車刀磨損形式

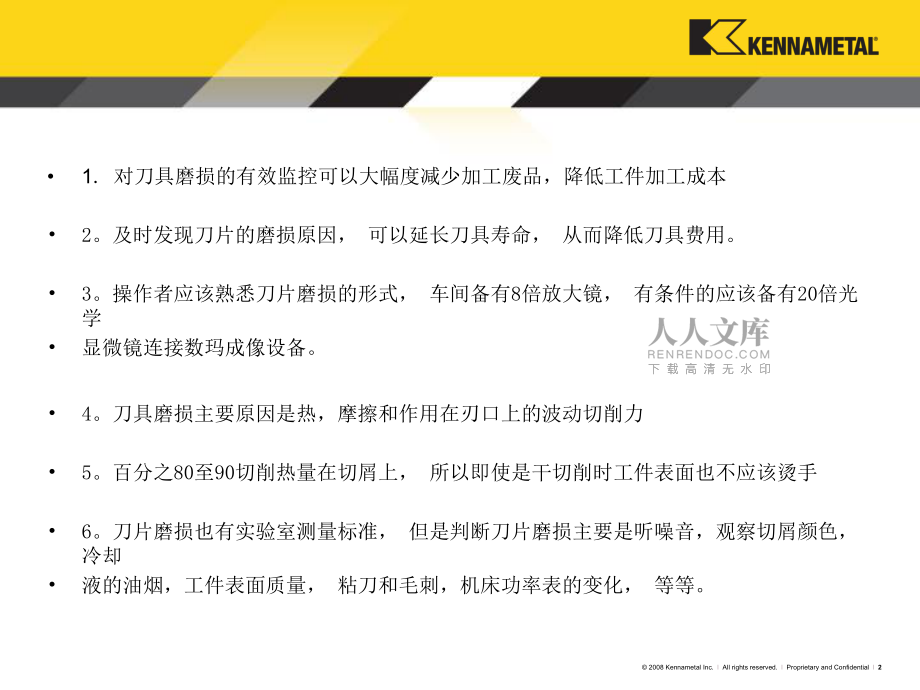

1、 車刀片失效分析與措施車刀片失效分析與措施2022-6-1 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 21. 對刀具磨損的有效監控可以大幅度減少加工廢品，降低工件加工成本2。及時發現刀片的磨損原因， 可以延長刀具壽命， 從而降低刀具費用。3。操作者應該熟悉刀片磨損的形式， 車間備有8倍放大鏡， 有條件的應該備有20倍光學顯微鏡連接數瑪成像設備。4。刀具磨損主要原因是熱，摩擦和作用在刃口上的波動切削力5。百分之80至90切削熱量在切屑上， 所以即使是干切削時工件表面也不應該燙手6。刀片

2、磨損也有實驗室測量標準， 但是判斷刀片磨損主要是聽噪音，觀察切屑顏色，冷卻液的油煙，工件表面質量， 粘刀和毛刺，機床功率表的變化， 等等。 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 3Flank wear Flank wear 后刀面磨損后刀面磨損Abrasive wear due to carbides, speed, hard skin 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidenti

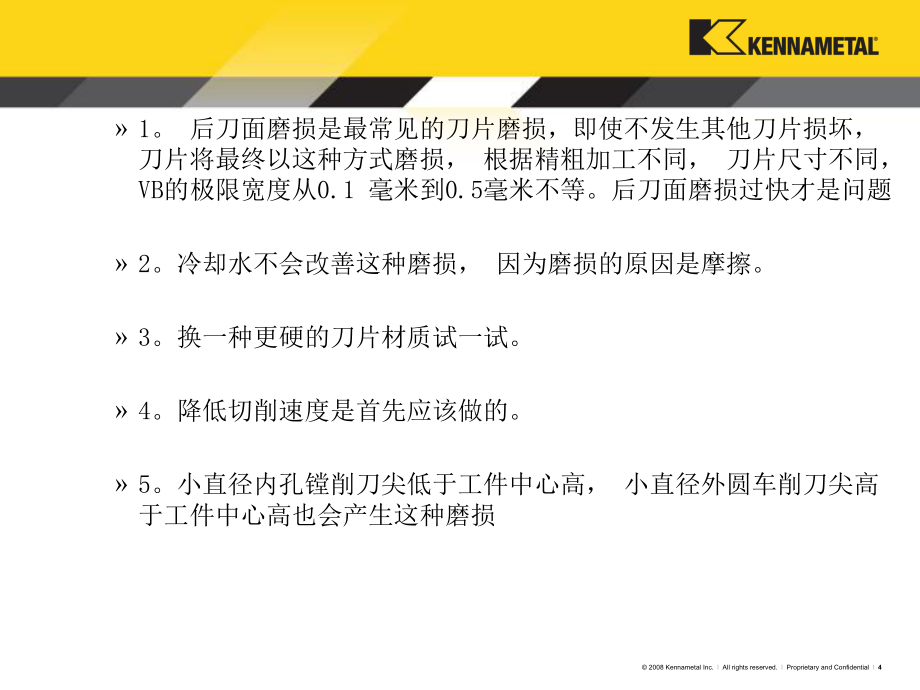

3、al l 4 1。 后刀面磨損是最常見的刀片磨損，即使不發生其他刀片損壞，刀片將最終以這種方式磨損， 根據精粗加工不同， 刀片尺寸不同， VB的極限寬度從0.1 毫米到0.5毫米不等。后刀面磨損過快才是問題 2。冷卻水不會改善這種磨損， 因為磨損的原因是摩擦。 3。換一種更硬的刀片材質試一試。 4。降低切削速度是首先應該做的。 5。小直徑內孔鏜削刀尖低于工件中心高， 小直徑外圓車削刀尖高于工件中心高也會產生這種磨損 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 5Crater wearC

4、rater wear前刀面的月牙洼磨損前刀面的月牙洼磨損 Diffusion between insert and work piece material 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 6 月牙洼磨損是不容易在現場中發現的， 當月牙洼的深度一定時， 刀尖將崩掉， 斷面不會大于一顆綠豆， 而且斷面周圍有灼燒或粘刀的痕跡。粘刀是主要原因時， 解決粘刀也就是積屑瘤問題， 可以防止反復的粘刀帶走刀片表面的涂層。走刀量過大時，切屑又短又厚， 過厚的切屑會大力沖擊前刀面， 這時應該減

5、少走刀量，當?shù)镀臄嘈疾凼菫檐囅魈间摰亩糜谲囅鞑讳P鋼和耐熱合金時會發生這種磨損用于精車的刀片斷屑槽用于粗車時， 有可能發生這種磨損 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 7Built-up edge Built-up edge 積屑瘤積屑瘤 Work piece material welded to the cutting edge 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidentia

6、l l 81. 車削粘刀的主要原因是切削速度所產生的切削區域溫度正好形成積屑瘤， 所以應該提高切削速度并加油性乳化液是車鏜刀具采用的辦法。2.銑削粘刀和擠屑的原因切屑過薄，所以應該提高每齒走刀量， 使切屑的平均厚度不小于0.05至0.1mm, 而且要有高壓空氣或高壓冷卻水沖刷切削區域。車削螺紋和車槽時產生積屑瘤與銑削類似。3.積屑瘤在任何情況下對刀具都沒有好處 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 9Notch wearNotch wear溝槽磨損溝槽磨損 Oxidation a

7、t the depth of cut 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 10主偏角主偏角KrKr對于溝槽磨損的影響對于溝槽磨損的影響SNMG45KrSNMG75KrCNMG95KrRCMX-E45Kr材料材料 Inconel 718 (46HRC) ap2.0mm, fn0.25mm/rev, Vc50m/min - 5 time in cutnotchRadial forces+- 2008 Kennametal Inc. l All rights reserved. l

8、Proprietary and Confidential l 111。 溝槽磨損首先是刀片材料太軟， 換一個耐磨的刀片材料。2。 若是加工會產生表皮加工硬化的材料， 應該盡量選擇小主偏角的車刀， 圓刀片最好。3。 車削鑄鐵時， 采用圓弧倒角切入工件.4。數控編程時， 粗車余量的去除采用非等切深分配每一次走刀， 或者斜向走刀。 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 12Plastic deformation Plastic deformation 塑性變形塑性變形 Substant

9、ial heat and pressure 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 131。 刀尖的塑性變形在加工現場難于發現， 但是塑塌的刀尖會被切斷， 呈類似后刀面磨損狀， 但是后刀面磨損不是一條VB帶，而是倒三角滴水痕。2。 刀片的紅硬性差。3。應降低切削速度， 冷卻液可能不充分。4。應該降低切深和走刀量 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 14Chippin

10、gChipping刃口的破損刃口的破損 Application too demanding for the chosen insert 2008 Kennametal Inc. l All rights reserved. l Proprietary and Confidential l 151。 檢查刀柄.刀墊和螺釘?shù)那闆r,如有破損,立即更換2。 車削與鏜削刀片的破損可能是切削速度太低；3。 因為振動引起的刃口破損應該解決振動本身的問題， 但是振動是一個復雜的問題， 請聯系肯那的技術服務人員4.更換韌性更好的刀片材質5更換刃口強壯的刀片6.減小刀具的主偏角 2008 Kennametal Inc. l All rights reserved
