鉗型電流表的使用

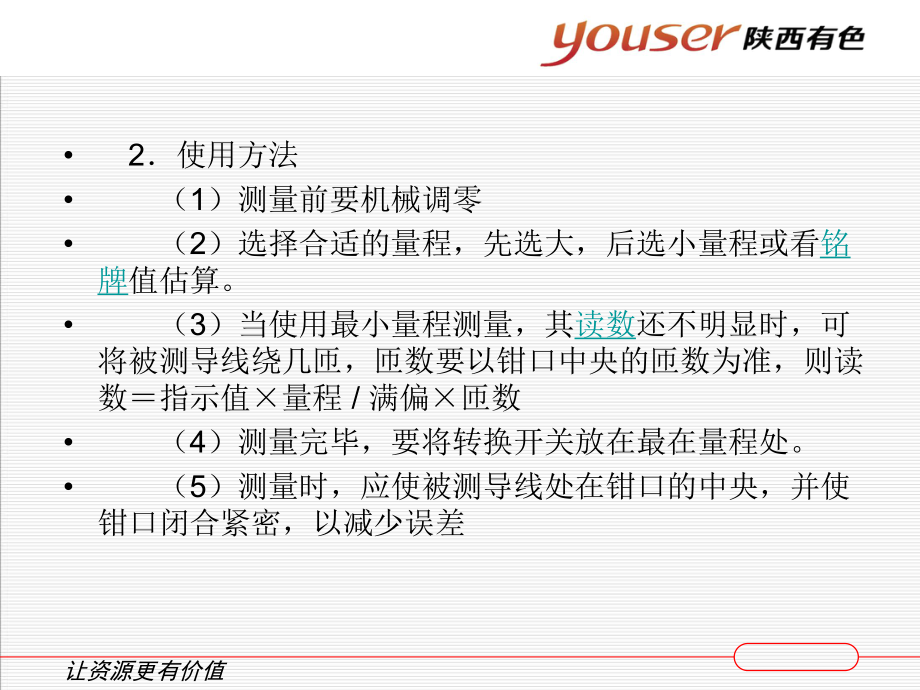

1、讓資源更有價值鉗型電流表鉗型電流表讓資源更有價值 鉗形表(鉗表)，是集電流互感器與電流表于一身的儀表，其工作原理與電流互感器測電流是一樣的。 鉗形表是 由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開；被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口，當放開扳手后鐵心閉合。穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連接的電流表便有指示-測出被測線路的電流 讓資源更有價值 1結構及原理 鉗形形表實質上是由一只電流互感器、鉗形扳手和一只整流式磁電系有反作用力儀表所組成。讓資源更有價值 2使用方法 （1）測量前要機

2、械調零 （2）選擇合適的量程，先選大，后選小量程或看銘牌值估算。 （3）當使用最小量程測量，其讀數還不明顯時，可將被測導線繞幾匝，匝數要以鉗口中央的匝數為準，則讀數指示值量程 / 滿偏匝數 （4）測量完畢，要將轉換開關放在最在量程處。 （5）測量時，應使被測導線處在鉗口的中央，并使鉗口閉合緊密，以減少誤差讓資源更有價值 3注意事項 （1）被測線路的電壓要低于鉗表的額定電壓。 （2）測高壓線路的電流時，要戴絕緣手套，穿絕緣鞋，站在絕緣墊上。 （3）鉗口要閉合緊密不能帶電換量程讓資源更有價值 注意事項注意事項 使用高壓鉗形表時應注意鉗形電流表的使用高壓鉗形表時應注意鉗形電流表的電壓等級電壓等級，嚴

3、禁用，嚴禁用低壓鉗形表測量高電壓回路的電流。用高壓鉗形表測量時低壓鉗形表測量高電壓回路的電流。用高壓鉗形表測量時，應由兩人操作，非值班人員測量還應填寫第二種，應由兩人操作，非值班人員測量還應填寫第二種工作票工作票，測量時應戴絕緣手套，站在絕緣墊上，不得觸及其它設，測量時應戴絕緣手套，站在絕緣墊上，不得觸及其它設備，以防止備，以防止短路或短路或接地。接地。 讓資源更有價值鉗型電流表的使用鉗型電流表的使用 觀測表計時，要特別注意保持頭部與帶電部分的安全距離，人體任何部分與帶電體的距離不得小于鉗形表的整個長度。測量時如需拆除遮欄，應在拆除遮欄后立即進行。工作結束后，應立即將遮欄恢復原位。使用鉗形電流

4、表時，應注意鉗形電流表的電壓等級，測量時戴絕緣手套，站在絕緣墊上，不得觸及其它設備，以防短路或接地。觀測表計時，要特別注意，保持頭部和帶電部分的安全距離。讓資源更有價值 在高壓回路上測量時，禁止用導線從鉗形電流表另接表計測量。測量高壓電纜各相電流時，電纜頭線間距離應在mm以上，且絕緣良好，待認為測量方便時，方能進行在高壓回路上測量時，嚴禁用導線從鉗形電流表另接表計測量。在測量高壓電纜各相電流時，電纜頭線間距離應在300mm以上，且絕緣良好，測量方便者，方可進行。 三相中當有一相接地時，嚴禁測量。讓資源更有價值 值班人員在高壓回路上使用鉗形電流表進行測量工作，應由兩個人進行，非值班人員測量時，應填第二種工作票。測量低壓可熔保險器和水平排列低壓母線電流時，測量前應將各相保險器和母線用絕緣材料加以保護隔離，以免引起相間短路，同時應注意不得觸及其它帶電部分。 。讓資源更有價值 當電纜有一相接地時，嚴禁測量。防止出現因電纜頭的絕緣水平低發生對地擊穿爆炸而危及人身安全。（） 鉗形電流表測量結束后把開關拔至最大程檔，以免下次使用時不慎過流；并應保存在干燥的室內讓
