消防報警系統實訓指導書

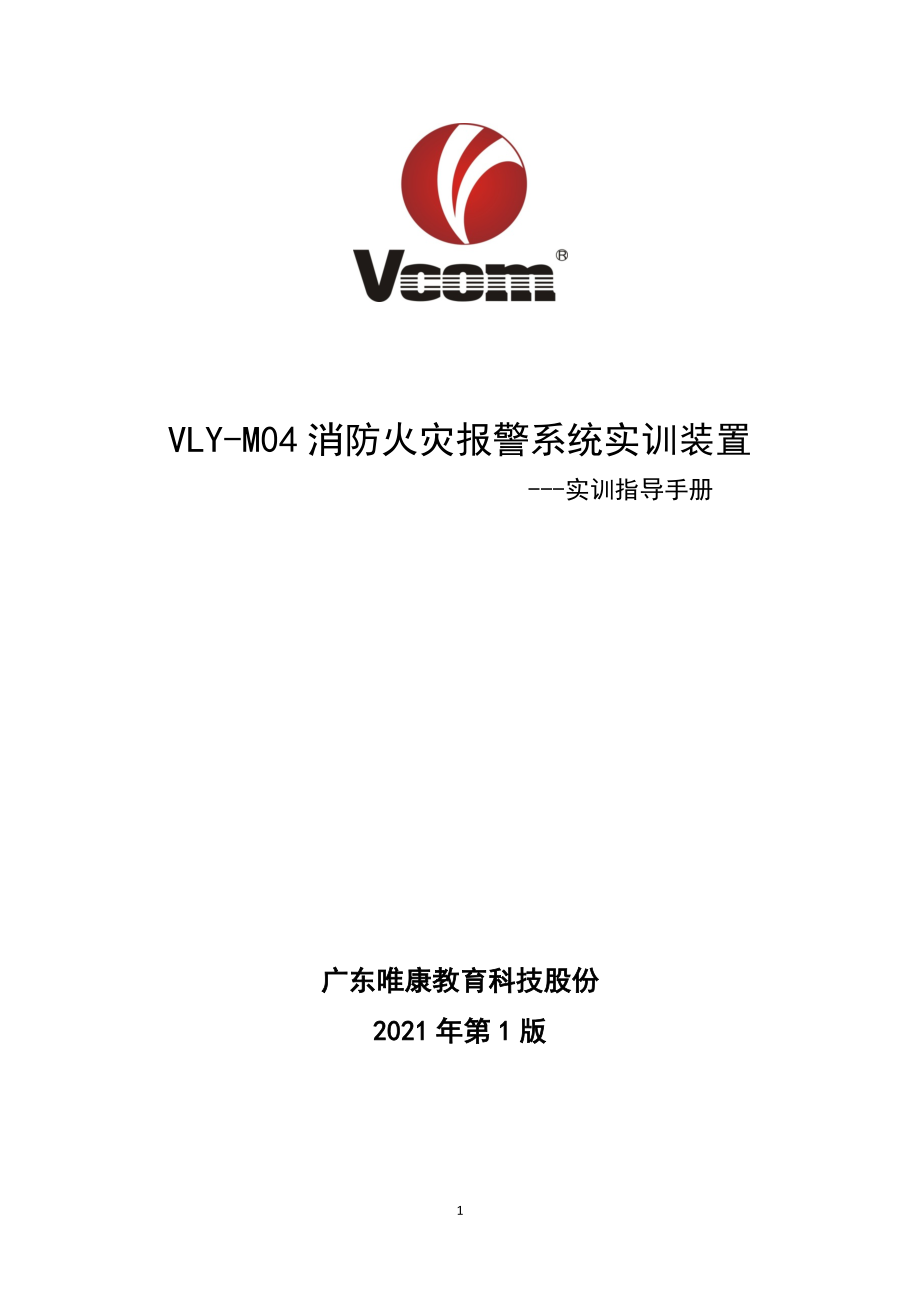

1、VLY-M04消防火災報警系統實訓裝置 -實訓指導手冊廣東唯康教育科技股份2021年第1版目錄第一章：消防火災報警系統設備的認識41.1 實訓1：消防火災報警系統設備的認知41.實訓目的42.實訓步驟43.實訓材料64.實訓環境65.教學學時6第二章：報警設備的安裝與端接7實訓2：元件地址編碼71.實訓步驟72.實訓材料93.實訓環境94.教學學時92.2 實訓3：消防火災報警系統設備的鏈接原理101.實訓目的102.實訓步驟103.實訓環境114.教學學時112.3 實訓4：消防火災報警控制器與火災顯示盤的 安裝與端接121.實訓步驟122.實訓材料153.實訓工具154.實訓環境155.教

2、學學時152.4 實訓5：警報器、溫感、煙感、手報和消火栓按鈕的安裝與端接161.實訓步驟162.實訓材料193.實訓工具194.實訓環境195.教學學時192.5 實訓6：模塊的安裝及聯動設備的端接201.實訓步驟202.實訓材料213.實訓工具214.實訓環境215.教學學時21第三章：應用與維護223.1 實訓7：消防火災報警系統的操作管理221.實訓步驟222.實訓環境243教學學時243.2 實訓8：消防火災報警系統的聯動編程251.實訓步驟252.實訓環境263教學學時263.3 實訓9：消防火災報警系統事件記錄查詢操作271.實訓步驟272.實訓環境283教學學時283.4 實訓

3、10：線路故障的判斷與處理291.實訓步驟292.實訓工具303.實訓環境304.教學學時303.5 實訓11：程序設置錯誤的判斷與糾正311.實訓步驟312.實訓環境323.參考資料324.教學學時323.6 實訓12：設計并安裝一個簡易的應用系統331.實訓步驟332.實訓材料353.實訓工具354.實訓環境365.參考資料366.教學學時36第一章：消防火災報警系統設備的認識1.1 實訓1：消防火災報警系統設備的認知1.實訓目的（1） 了解消防火災報警系統的根本設備組成；（2） 了解消防火災報警系統的根本功能；（3） 了解消防火災報警系統在實際生活中的應用。2.實訓步驟 1在VCOM公司

4、消防火災報警系統實訓臺上了解報警系統的根本配置：火災報警控制主機、火災顯示屏、感溫探測器、感煙探測器、手動報警按鈕、消火栓按鈕、聲光報警器、風扇模擬送風機、可燃煤氣探測器、輸入模塊、輸入/輸出模塊等設備。如下列圖：2在VCOM公司消防火災報警系統實訓臺上觸發給類探測設備，觀察其輸出特性。3了解消防火災報警系統在生活中的應用，可在校園附近的智能化大廈或智能化小區參觀其消防火災報警系統。3.實訓材料火災報警控制主機、火災顯示屏、感溫探測器、感煙探測器、手動報警按鈕、消火栓按鈕、聲光報警器、風扇模擬送風機、可燃煤氣探測器、輸入模塊、輸入輸出模塊等設備4.實訓環境VCOM公司消防火災報警系統實訓裝置或

5、學校附近的智能樓宇建筑5.教學學時 1學時第二章：報警設備的安裝與端接實訓2：元件地址編碼1.實訓步驟1現場編碼器電池的安裝。把配用的電池安裝到現場編碼器中，并把其他配件安裝到現場編碼器上，如下列圖：安裝前 安裝后 現場編碼器按鍵注釋：開關：完成系統硬件的開機和關機操作；液晶屏：現實探測器的一切信息和操作人員輸入的相關信息；復位：當現場編碼器長時間不工作而自動關機時，按下復位鍵，可以是系統重新上電并處于工作狀態；讀：按“讀鍵時，液晶屏上現實探測器或模塊現有的地址碼；寫：在待機狀態，輸入探測器或模塊的地址碼，按“寫鍵，給設備指定的地址編碼；+ 、-: 通過這兩個按鍵，可增大或減小地址碼。2探測器

6、或模塊的地址編碼。給每個探測器或模塊分配地址碼，如下表：序 號設 備 型 號設 備 名 稱編碼01QH8001火災顯示盤0102JTY-GD-QH8011點型光電感煙火災探測器0203JTW-ZM-QH8013點型感溫火災探測器0304JB-MR-QH8016輸入模塊0405JB-MC-QH8021輸入輸出模塊0506JSA-M-QH8015手動火災報警按鈕0607JSA-M-QH8015X消防火栓按鈕07 給每個探測器或模塊編碼，在相應的設備上注明其地址碼，如下列圖： 按照以上操作，給系統中的每個探測器或模塊編碼。2.實訓材料 現場編碼器、消防探測器或消防模塊。3.實訓環境 VCOM公司消防

7、火災報警系統實訓裝置。4.教學學時 1學時。2.2 實訓3：消防火災報警系統設備的鏈接原理1.實訓目的 1了解消防火災報警系統的根本連接； 2為布線連接打下根底；2.實訓步驟1仔細觀察消防火災報警系統的連線圖，了解各探測設備和模塊的連接。 2根據上圖，我們可以繪出消防火災報警系統實訓裝置各設備的連接圖，如下列圖：火災報警控制器火災顯示盤聲光報警器點型光電感煙火災探測器點型感溫火災探測器手動火災報警按鈕消 防 火 栓 按 鈕消 防 火 栓 按 鈕輸入模塊可燃煤氣探測器輸入輸出模塊風扇/聲光報警器連線圖3.實訓環境 VCOM公司消防火災報警系統實訓裝置。4.教學學時 1學時。2.3 實訓4：消防火

8、災報警控制器與火災顯示盤的 安裝與端接1.實訓步驟 1消防火災報警控制器的安裝。把JB-LB-QH8000B火災報警控制器安裝到實訓臺上，下列圖為消防火災報警控制器： 消防火災報警控制器內部結構，如下列圖：交流電源輸入接線端子DC 24V輸出系統輸入端子交流電源輸入接線端子：接入220V交流電 火零地123 說明： 1 、2 腳： 交流電源3腳： 接地端子系統輸入端子：兩路總線，一路聲光報警SLC+SLC-SLC+SLC-聲光+聲光-DC 24V輸出：提供24V直流電源 2火災顯示盤的安裝與端接，當一臺火災報警控制器同時監控數個樓層或防火分區時，可在每個樓層或防火分區設置樓層復示器進行信息的綜

9、合顯示或分區顯示?？娠@示發生火警探測器的地址編碼及其漢字信息，同時發出聲光報警信號。 首先將顯示盤的底盒固定在實訓臺上，下列圖：電源接線端子：接24V電源，給火災顯示盤供電。電源24V-24V+ 回路接線端子：接回路總線SLCBUS1BUS2 在底盒固定好并正確連線后，在把火災顯示盤安裝到底盒上，完成火災顯示盤的安裝。如下列圖：2.實訓材料 火災報警控制器、火災顯示盤、線材。3.實訓工具 螺絲刀/電動起子、剪刀、剝線鉗、筆、標簽紙、扎帶等。4.實訓環境 VCOM公司消防火災報警系統實訓裝置。5.教學學時 1學時。2.4 實訓5：警報器、溫感、煙感、手報和消火栓按鈕的安裝與端接1.實訓步驟 1聲

10、光報警器的安裝與端接?；馂穆暪饩瘓笃魇且环N能發出音響、閃光報警信號的火災聲光警報器。火災聲光警報器用于智能總線系統的樓層或防火分區內，在發生火災時，提醒樓層或防火分區內的人員。 先把警報器的底盒固定在實訓臺的孔板上，火災聲光警報器安裝示意圖如下： 警報器接線示意圖如下列圖：24VSLCOUT -OUT + 2煙感、溫感的安裝與端接。點型光電感煙火災探測器與點型感溫火災探測器的安裝端接方法一樣。首先把底盒安裝在實訓臺的孔板上，如下列圖：螺絲孔位 探測器的端接方法。 在設備端接后再把探測器安裝到底盒上，完成設備的安裝。 3手動報警按鈕和消防火栓按鈕的安裝與端接。 先在實訓臺的孔板上安裝86型明裝底

11、盒，再把手動報警按鈕和消防火栓按鈕安裝到底盒上。 手動報警按鈕的連線端接。SLC 手動報警按鈕 消防火栓按鈕消火栓按鈕安裝在消火栓箱內或附近墻壁上。當確認火災發生后，需要啟動消防泵滅火時，按下按鈕上的操作面板，可向控制器發出報警信號，控制器接收到報警信號后，顯示出報警按鈕的編碼或位置，發出報警音響，并啟動消防泵。其連線原理圖如下： 端接好之后，再把面板蓋上即可完成設備的安裝連線。安裝到孔板上的效果如下列圖： 手動報警按鈕 消防火栓按鈕2.實訓材料 聲光警報器、點型光電感煙火災探測器、點型感溫火災探測器、手動報警按鈕、消防火栓按鈕和線材等。3.實訓工具 螺絲刀/電動起子、剪刀、剝線鉗、筆、標簽紙

12、、扎帶等。4.實訓環境VCOM公司消防火災報警系統實訓裝置。5.教學學時 1學時。2.5 實訓6：模塊的安裝及聯動設備的端接1.實訓步驟 1輸入模塊的安裝及連動設備的端接。 先在實訓臺的孔板上安裝86型明裝底盒，再把輸入模塊安裝到底盒上。 把輸入模塊安裝到明裝底盒上，輸入模塊與設備聯動接線如下列圖：A1、A2接常開設備?？扇家后w探測器 設備端接完成后，再蓋上輸入模塊的面板，完成輸入模塊的安裝。2輸入輸出模塊的安裝及聯動設備的端接。 先在實訓臺的孔板上安裝86型明裝底盒，再把輸入輸出模塊安裝到底盒上。 把輸入輸出模塊安裝到明裝底盒上，輸入模塊與設備聯動接線如下列圖：風扇模擬風機 設備端接完成后，

13、再蓋上輸入輸出模塊的面板，完成輸入模塊的安裝。2.實訓材料 輸入模塊、輸入輸出模塊、可燃媒體探測器、風扇、線材等。3.實訓工具 螺絲刀/電動起子、剪刀、剝線鉗、筆、標簽紙、扎帶等。4.實訓環境VCOM公司消防火災報警系統實訓裝置。5.教學學時 1學時。第三章：應用與維護3.1 實訓7：消防火災報警系統的操作管理1.實訓步驟 1要對系統進行操作管理，必須要對火災報警控制器的按鍵功能進行了解，下面是控制器的解析圖：鍵 盤指示燈板禁止/允許鎖手動/自動鎖液晶屏注： 液晶屏：顯示火災報警系統狀態和信息；下列圖： 鍵盤：實現編程、復位、刪除、確認等功能的按鍵。局部按鍵顯示如下列圖： 手動/自動鎖：在手動

14、狀態，直接按鍵和總線按鍵只能進行手動操作；自動狀態，在無人干預的情況下可以自動啟動或停止。 禁止/允許鎖：禁止時，擴展的直接聯動和總線按鍵盤不起作用。指示燈板：指示系統運行的信號；下列圖：2登錄設備。 進入操作系統界面。輸入操作密碼如QH8000B的密碼為：2000；子密碼為：1111。 在安裝調試界面，按3進入自動登錄界面菜單，按確定鍵開始登錄。 進入自動登錄，系統將自動檢查回路部件，并登錄存儲，登錄時間與回路部件數量有關系，大約4-15分鐘不等。 自動登錄可以登錄探測器和模塊等部件的地址、類型；區組號和描述欄需要手工逐一填寫。請參考“中國漢字編碼表 登錄完成后，在“查看部件欄可以查出已被登

15、錄上的地址，該地址缺省的探測器或模塊沒有連接上。（4） 設備登錄后就能對火災報警系統進行其他操作。2.實訓環境 VCOM公司消防火災報警系統實訓裝置。3教學學時 1學時。3.2 實訓8：消防火災報警系統的聯動編程1.實訓步驟 1進入系統主菜單。按#鍵輸入密碼，進入系統主菜單。如下列圖：1 系統自檢 4 設置2 操作應用 5 編程3 事件記錄 6 手動操作#退出 2按上下鍵選擇“5 編程選項，選擇“系統聯動。1 系統部件 4 直接聯動2 回路編程 5 總線按鍵3 系統聯動 6 定義 7 氣體滅火3選擇回路。選擇總線的連接回路。 4進入系統聯動條件。設置系統聯動條件正確才能使連接在模塊上的設備動作

16、陰影局部按“*鍵可選擇其他選項。000 系統聯動條件類型 起點 終點 警數 關系 區域 001 007 01 或 按上下鍵顯示系統聯動的其他條件，下列圖：000 系統聯動條件類型 回路 地址 延時 命令 動作 模塊 01 05 000 啟 保持 5設置好編程后，按“保存鍵對系統設置進行保存。 6如有其他需要聯動的設備，重復以上設置即可。 7編程完成后，觸發系統報警，查看系統是否能完成聯動。2.實訓環境 VCOM公司消防火災報警系統實訓裝置。3教學學時 1學時。3.3 實訓9：消防火災報警系統事件記錄查詢操作1.實訓步驟 1進入系統主菜單。按#鍵輸入密碼，進入系統主菜單。如下列圖：1 1006

17、手報火警 07/07 大廳通道 15:302 1002 感煙報警 07/10 吸煙區 12:301 系統自檢 4 設置2 操作應用 5 編程3 事件記錄 6 手動操作#退出 2選擇“3 事件記錄，進入事件類型選擇菜單，選擇“火警記錄進入火警記錄菜單；選擇“其他記錄進入其他事件記錄菜單。 火警記錄顯示信息1 1006 系統斷電 07/07 17:10 2 1003 主電故障 07/11 17:10 其他記錄顯示信息3當信息多于一屏幕時，按上下鍵就能顯示記錄了。最前面的信息是最新的，信息量最多為1000條。 4按“*鍵或“打印按鍵將打印當前畫面的第一條信息至調出的最后一條信息，按“#鍵可停止打印。

18、2.實訓環境 VCOM公司消防火災報警系統實訓裝置。3教學學時 1學時。3.4 實訓10：線路故障的判斷與處理1.實訓步驟 1當系統線路出現故障時，控制器的顯示屏會出現故障顯示。控制器能自動檢測交流、直流電源，探測器，模塊等設備的工作情況，機器在正常巡查過程中發現某個編碼地址出現異常情況，經過屢次確實認后，立即報出故障部位所在的機號、區、回來、地址號并點亮“故障指示燈，響起故障音響。故 1006 手報喪失 07/07 17:10障 走道數 1005 輸入喪失 07/11 17:10 4 行政大廳 004 按“消音鍵可以消除音響，假設有多個報警，按上下鍵可以查看多個報警故障的部位。故障排除后，按

19、“復位鍵對系統經行復位。 2線路故障的判斷處理。當線路發生短路或短路故障時，故障指示燈會點亮，并顯示故障的具體信息，故障恢復后，響應的信息顯示消失。根據故障顯示地址，找到響應地址的設備，檢測其線路連接是否出現故障。 檢查設備連接是否松動，是否斷接。 用萬用表檢查線路是否有斷路、短路現象。假設有，那么對線路經行排查，直到找到故障點為止。 3其他故障。除了線路故障外，常見的故障還有電源故障和設備故障。 電源故障，當系統電源出現故障的時候，控制器會顯示響應的故障信息。確定電源故障后，檢查電源供電情況。 設備故障。當系統設備出現故障的時候，控制器會顯示響應的設備喪失信息。在確認不是線路故障后，檢查其端

20、接是否松動。故障依舊存在，那么用替代法排查故障，即：用一個新的設備代替疑似故障設備。2.實訓工具 萬用表，螺絲刀等。3.實訓環境 VCOM公司消防火災報警系統實訓裝置。4.教學學時 1學時。3.5 實訓11：程序設置錯誤的判斷與糾正1.實訓步驟1設備登錄錯誤。因設備未能登錄導致的程序錯誤。未能找到相應設備。因設備未能登錄導致的錯誤有以下幾種情況：a.重新檢查設備是否正常;b.設備端接是否正確,按正確的方式端接設備;c.線路是否正常通信，用萬用表檢查線路是否正常通信。設備重碼。當?shù)卿浀脑O備出現重碼故障時，控制器會顯示相應的重碼故障信息。根據故障信息找到相應設備，從新編制指定的地址碼。2聯動編程設

21、置錯誤。消防系統有很多消防聯動設備，如消防水泵、噴淋泵、風機、風口、防火卷門、水流指示器、消防播送等設備，這些設備的啟停都需要進行控制，啟停條件要求控制器提供，啟停的狀態在控制器上應有相應的反響。 聯動條件錯誤，模塊在系統出現故障時不能動作，說明編程不正確。在操作界面選擇“編程，選擇回路后進入系統聯動條件。例如第000條程序的聯動條件設置：具體設置請參照設備說明書000 系統聯動條件類型 起點 終點 警數 關系 區域 001 007 01 或 系統聯動條件 聯動輸出。輸出類型可以是模塊，直接聯動的按鍵設備也可以是一組模塊，稱作“分組。 000類型 回路 地址 延時 命令 動作 模塊 01 05

22、 000 啟 保持 聯動輸出 聯動輸出是總線上的輸入輸出模塊在聯動條件成立時輸出24V控制消防聯動設備的啟動或停止，聯動輸出的類型有模塊輸出、直接輸出、分組輸出3類輸出方式，不同的輸出類型的參數也不一樣，具體操作請參照控制器使用說明書。2.實訓環境VCOM公司消防火災報警系統實訓裝置。3.參考資料 火災報警控制器的使用說明書。4.教學學時 1學時。3.6 實訓12：設計并安裝一個簡易的應用系統1.實訓步驟1草圖設計。根據設備和現場繪制草圖。如下列圖：火災報警控制器火災顯示盤聲光報警器點型光電感煙火災探測器點型感溫火災探測器手動火災報警按鈕消 防 火 栓 按 鈕消 防 火 栓 按 鈕輸入模塊可燃

23、煤氣探測器輸入輸出模塊風扇/聲光報警器 2設備編碼。對系統的探測器或模塊進行編碼。 給每個探測器或模塊分配地址碼，如下表：序 號設 備 型 號設 備 名 稱編碼01QH8001火災顯示盤0102JTY-GD-QH8011點型光電感煙火災探測器0203JTW-ZM-QH8013點型感溫火災探測器0304JB-MR-QH8016輸入模塊0405JB-MC-QH8021輸入輸出模塊0506JSA-M-QH8015手動火災報警按鈕0607JSA-M-QH8015X消防火栓按鈕07在設備上貼上相應的標簽編碼號。 3設備的安裝。 系統布線。根據系統的需要和設備點位的位置進行布線。 設備的端接。根據設備說明對設備進行連線端接。VFHLG-1A消防火災報警系統實訓裝置中的設備安裝好后的效果圖如下：整體效果如下列圖： 4系統操作編程。 系統設備
