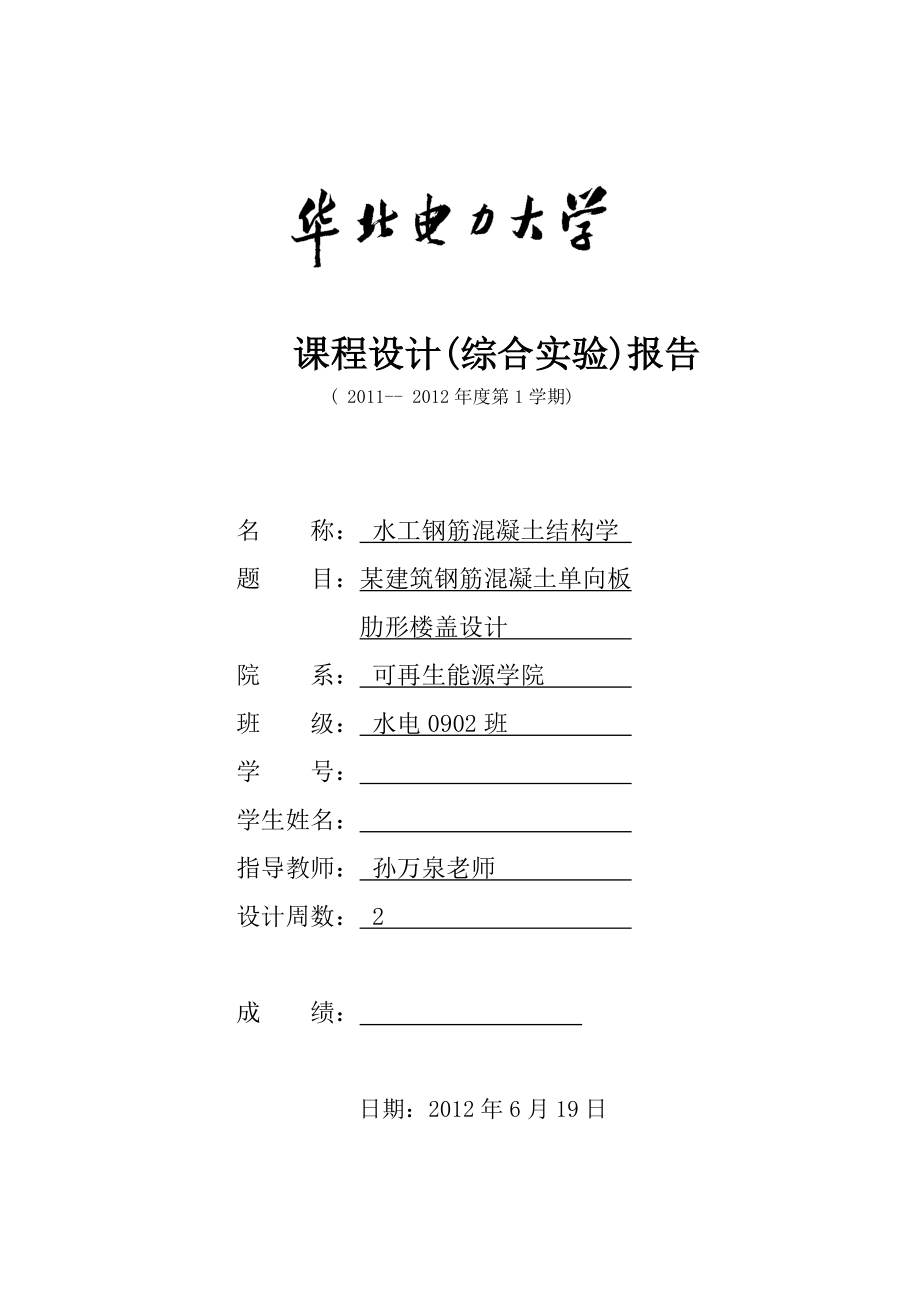

1、 課程設計(綜合實驗)報告( 2011- 2012年度第1學期)名 稱： 水工鋼筋混凝土結構學 題 目：某建筑鋼筋混凝土單向板肋形樓蓋設計 院 系： 可再生能源學院 班 級： 水電0902班 學 號： 學生姓名： 指導教師： 孫萬泉老師 設計周數： 2 成 績： 日期：2012年6月19日目錄一設計資料1(一)樓層平面如任務書附圖1所示。墻體厚度370mm。樓梯位于該層平面的外部，本設計不予考慮。樓蓋采用整體式單向板肋形結構。1(二)該建筑位于非地震區。1(三)建筑物安全級別為二級。1(四)結構環境類別一類。1(五)建筑材料等級：1(六)荷載：1(七)結構平面布置及初估尺寸：板伸入墻內120m

2、m，次梁伸入墻內240mm，主梁伸入墻內370mm；柱的截面尺寸b×h= 400 mm×400 mm。1(八)采用的規范：水工混凝土結構設計規范（(SL/T191-96 )。1二板和次梁按考慮塑性內力重分布方法計算內力1(一)板的設計11.荷載計算（按單向板計算）22.計算簡圖23.彎矩設計值34.正截面承受彎載力計算3(二)次梁設計31.荷載設計值32.計算簡圖43.內力計算44.承載力計算4(三)主梁設計（按彈性方法設計）51.荷載設計值52.計算簡圖53.內力設計值及包絡圖54.承載力計算8三繪制施工圖9四設計心得9一 設計資料(一) 樓層平面如任務書附圖1所示。墻體

3、厚度370mm。樓梯位于該層平面的外部，本設計不予考慮。樓蓋采用整體式單向板肋形結構。(二) 該建筑位于非地震區。(三) 建筑物安全級別為二級。(四) 結構環境類別一類。(五) 建筑材料等級：1. 混凝土強度等級：梁、板、C20級。2. 鋼筋：板中鋼筋、梁中箍筋、構造鋼筋I(lǐng)級，梁中受力筋I(lǐng)I級。(六) 荷載：1. 鋼筋混凝土重力密度為25KN/m3 。2. 樓面活荷載標準值：6KN/m2 。3. 樓面做法：樓面面層用20mm厚水泥砂漿抹面（重力密度為20KN/m3），板底及梁用15mm厚石灰砂漿抹底（重力密度為17KN/m3）(七) 結構平面布置及初估尺寸：板伸入墻內120mm，次梁伸入墻內2

4、40mm，主梁伸入墻內370mm；柱的截面尺寸b×h= 400 mm×400 mm。1. 板厚h 80毫米2. 次梁：高h500mm，寬b200mm。3. 主梁：高h650mm，寬b300mm。(八) 采用的規范：水工混凝土結構設計規范（(SL/T191-96 )。二 板和次梁按考慮塑性內力重分布方法計算內力由水工鋼筋混凝土結構學第48頁可知：安全系數k=1.20；并，經查表，得fc=9.6N/mm2；ft=1.10N/mm2；fy1=210N/mm2；fy1'=210N/mm2fy=300N/mm2；fy'=300N/mm2由于是一極環境保護層厚度：板和墻

5、取20毫米，梁和柱取30毫米。(一) 板的設計按工業建筑的樓蓋板，h80mm，所以，h=80mm。次梁的截面高度h=l0÷18l0÷12=375563 取h=500，截面寬度b=200mm主梁的截面高度h=l0÷15l0÷10=450675 取h=650，截面寬度b=300mm1. 荷載計算（按單向板計算）圖1 樓蓋結構平面布置圖板的恒荷載標準值：樓面面層：0.4KN/m2樓面底層：0.255KN/m2鋼筋混凝土鋼板：2KN/m2合計：2.655KN/m2板的活荷載標準值：6KN/m2由此恒荷載的設計值：g=2.655×1.05=2.79KN/

6、m2活荷載的設計值：q=6×1.2=7.2KN/m2荷載的總設計值：9.99KN/m22. 計算簡圖圖2 板的計算簡圖邊跨l0=ln+h÷2=2300-100-120+80÷2=2120mm<ln+a÷2=2140mm中間跨l0=ln=2100mm相差小于10%，可以按連續梁計算。3. 彎矩設計值由表查得：板的彎矩系數m分別為：邊跨中，1/11；離端第二支座-1/11；中跨中，1/16；中間支座，1/14.故：M1=g+ql012÷11=9.99×2.02×2.02÷11=3.71KNmMB=-g+ql012

7、÷11=-9.99×2.02×2.02÷11=-3.71KNmMc=-g+ql012÷14=-9.99×2.02×2.02÷14=-2.91KNmM2=g+ql012÷16=9.99×2.02×2.02÷16=2.55KNm4. 正截面承受彎載力計算板厚h=80mm；h0=80-20=60mm;板寬b=1000mm。配筋過程如下：(對于M1)s=M1÷1fcbh02=0.126=1-1-2s=0.135<bAs=fcbh0÷fy=260s=As

8、47;bh0=0.43%>0.2%=min選配鋼筋214120同理，分別計算MB、Mc、M2將結果列于表1表1 不同彎矩值下的配筋情況（2級鋼筋）彎矩值（KNm）M1MBMcM2選配鋼筋214120214120212120210120計算結果表明，均小于0.35，符合塑性內力重分布的設原則；同時；最小配筋率也滿足要求，因此，此配筋滿足設計要求。(二) 次梁設計按考慮內力重分布的設計。根據樓蓋的實際使用情況，樓蓋的次梁和主梁的活荷載不考慮從屬面積的荷載折減。1. 荷載設計值由板傳來的恒荷載：2.655×2.3=6.1065KN/m次梁自重：（0.5-0.08）×0.2&

9、#215;25=2.1KN/m次梁粉刷：（0.5-0.08）×0.2×17=1.428KN/m合計：9.6345KN/m由板傳來的活荷載：7.2×2.3=16.56KN/m荷載設計值：26.19KN/m2. 計算簡圖圖3 次梁計算簡圖其中，邊跨l0=6450mm；中間跨跨ln=6300mm3. 內力計算（1） 彎矩設計值M1=g+ql012÷11=26.19×6.45×6.45÷11=99.05KNmMB=-g+ql012÷11=-26.19×6.45×6.45÷11=-99.05KN

10、mMc=-g+ql012÷14=-26.19×6.45×6.45÷14=-77.83KNmM2=g+ql012÷16=26.19×6.45×6.45÷16=68.10KNm（2） 剪力設計值VA=0.45g+qln1=0.45×26.19×6.45=76.02KNVB1=0.60g+qln1=0.60×26.19×6.45=101.36KNVBr=0.55g+qln=0.55×26.19×6.30=90.75KNVC=0.55g+qln=0.55×

11、;26.19×6.30=90.75KN4. 承載力計算（1） 正截面承載力由設計要求知，跨內按T形截面計算，翼緣寬度bf'=l÷3=2200mm；結算過程列于表2。表2 次梁不同彎矩值下的配筋情況（2級鋼筋）截面1B2C彎矩設計值（KNm）99.05-99.05-77.8368.10s0.0260.2830.0200.2240.02630.3410.02250.257As732898626677配筋220+112（彎起）222+114（彎起）218+114（彎起）218+114（彎起）計算結果表明，均小于0.35，符合塑性內力重分布的設原則；同時；最小配筋率也滿足要

12、求，因此，此配筋滿足設計要求。（2） 斜截面受剪承載力驗算截面尺寸：hw=h0-hf'=440-80=360mm，因hw÷b=1.8<4，截面尺寸按下式計算：0.25cfcbh0=0.25×1×9.6×200×440=211.2KN>Vmax=101.36KN(截面滿足要求)0.7ftbh0=0.7×1.1×200×440=67.8KN<Vmin=68.10KN(應配置腹筋）計算所需要的腹筋：采用6的雙肢箍筋（一級鋼筋），計算B左側截面間距s=1.25fyvAsvh0÷VBl-0

13、.7ftbh0=1.21×210×56.6×440÷101.36×103- 0.7×1.1×200×440=195mm梁局部范圍內將計算的箍筋面積增加20%或者箍筋間距減小20%，取箍筋間距為150毫米。驗算配箍筋率下限值：sv=Asv÷bs=56.6÷200×150=18.9%>0.3ft÷fyv=0.3×1.1÷210=15.7%滿足要求。(三) 主梁設計（按彈性方法設計）1. 荷載設計值次梁傳來的荷載：9.6345×6.6=63.59

14、KN主梁自重：0.65-0.08×0.3×0.2×25+2×0.65-0.8×0.02×2.2×1.7× 1.2=12.31KN恒荷載：G=63.59+12.31=75.9KN活荷載：Q=16.56×6.6=109.3KN2. 計算簡圖按連續梁計算，端部支撐在磚墻上，支撐長度為370毫米；中間支撐在400mm×400mm的混凝土柱上，其計算跨度：ln=6580mm，l01=6945，中跨l0=6900mm圖4 主梁計算簡圖3. 內力設計值及包絡圖彎矩設計值M1,max=(0.244×7

15、5.9+0.289×109.3)×6.9=346KNmMB,max=-0.267×75.9-0.311×109.3×6.9=-374KNmM2,max=0.067×75.9+0.200×109.3×6.9=186KNm剪力設計值V1,max=0.733×75.9+0.822×109.3=145.78KNVBl,max=-1.276×75.9-1.311×109.3=-240.14KNVBr,max=1×75.9+1.222×109.3=209.46KN彎矩

16、、剪力包絡圖彎矩包絡圖：1) 第1、3跨有活荷載，第2跨沒有活荷載，制作B或C的彎矩值為MB=MC=-0.267×75.9×6.9-0.133×109.3×6.9=-240.14KNm在第一跨中內以支座彎矩MA=0，MB=-240.14KNm的連線為基線，做G=75.9KN，Q=109.3KN的簡支梁圖，得第一個集中荷載和第二個集中荷載這一點處的彎矩值為：G+Ql0÷3+M B÷3=75.9+109.3×6.9÷3-240.14÷3=346KNm=M1,maxG+Ql0÷3+2M B÷

17、3=75.9+109.3×6.9÷3-2×240.14÷3=266KNm在第二跨中內以支座彎矩MC=-240.14KNm，MB=-240.14KNm的連線為基線，做G=75.9KN，Q=0的簡支梁圖，得集中荷載作用點的彎矩值為：75.9×6.9÷3-240.14=-65.57KNm2) 第1、2跨有活荷載，第3跨沒有活荷載第一跨內：在第一跨中內以支座彎矩MA=0，MB=-374KNm的連線為基線，做G=75.9KN，Q=109.3KN的簡支梁圖，得第一個集中荷載和第二個集中荷載這一點處的彎矩值為：G+Ql0÷3+M B

18、47;3=75.9+109.3×6.9÷3-374÷3=301KNmG+Ql0÷3+2M B÷3=75.9+109.3×6.9÷3-2×374÷3=177KNm第2跨內：MC=-0.267×75.9×6.9-0.089×109.3×6.9=-175KNm，MB=-374KNm的連線為基線，做G=75.9KN，Q=109.3的簡支梁圖，得集中荷載作用點的彎矩值為：G+Ql0÷3+MC+2（M B-MC)÷3=75.9+109.3×6.9&

19、#247;3-175+2×(-374+175)÷3=118KNmG+Ql0÷3+MC+（M B-MC)÷3=75.9+109.3×6.9÷3-175+(-374+175)÷3=185KNm3) 第1、3跨沒有活荷載，第2跨有活荷載MC=-240.14KNm，MB=-240.14KNm第2跨集中荷載作用點處的彎矩G+Ql0÷3+M B÷3=75.9+109.3×6.9÷3-240.14=186KNm=M2,max第1、3跨兩集中荷載作用點處的彎矩設計值為：75.9×6.9

20、47;3-240.14÷3=95KNm75.9×6.9÷3-2×240.14÷3=14KNm由此，確定彎矩包絡圖（見圖5）圖5 彎矩包絡圖剪力包絡圖1) 第一跨V1,max=145.78KN；過第一個集中荷載后為145.78-75.9-109.3=-39.42KN過第二個集中荷載-39.42-75.9-109.3=-224.62KN； VBl,max=-240.14KN，過第一個集中荷載后為-240.14+75.9+109.3=-54.94KN過第二個集中荷載-54.94+75.9+109.3=130.26KN；2) 第二跨VBr,max=20

21、9.46KN，過第一個集中荷載后209.46-75.9=133.56KN當活荷載僅作用在第二跨時VBr=75.9+109.3=185.2KN，過第一跨后荷載為0。剪力包絡圖見（見圖6）圖6 剪力包絡圖4. 承載力計算1) 正截面承載力跨內按T形截面計算，因為bf'÷h0=0.13>0.1，翼緣計算寬度按l÷3=2.3m和b+sn=6m中的較小值，因此，取bf'=2.3。B支座的彎矩設計值MB=MB,max-V0b÷2=-374+185.2×0.4÷2=-336.96KNm。縱向手里鋼筋除B截面外，其余均為一排?？鐑?nèi)截面也屬
