蒸汽管道吹掃方案2014.9.5

1、中關村生命科學園中關村生命科學園醫療園路蒸汽管線工程醫療園路蒸汽管線工程蒸汽管道吹掃方案蒸汽管道吹掃方案（蒸汽管線 1 點18 點）北京城建道橋建設集團有限公司中關村國際生命醫療園二期供熱工程項目經理部2014 年 9 月一、工程概況一、工程概況1、基本概況醫療園路蒸汽管線工程，工程編號：JT12-02B173,工程起點 1 點位于昌平區生命科學園二期鍋爐房西圍墻處，與鍋爐房蒸汽管線相接，終點為 18 點，蒸汽管道全長 846.1 米，凝結水管道全長 786.7米。1-18 點為蒸汽干線，管線長 792.6 米。其中 1-5 點管徑為DN300/150（2 管制） ，管線長 84.6 米；5-

2、12 點管徑為 DN250/150，管線長 459.9 米；12-18 點管徑為 DN200/100，管線長 248.1 米。分支管線長 53.5 米。其中 5-1/5 點管徑為 DN200/100，管線長 21 米；7-1/7 點管徑為 DN125/100，管線長 24.5 米；12-1/12 點管徑為DN200/100，管線長 8 米。6-18 點為凝結水干管， 管徑為 DN125-DN100-DN80， 管線長 652.8米。其中 DN125 的管線長 25.2 米，DN100 的管線長 379.5 米，DN80的管線長 248.1 米，凝結水分支管線長 133.9 米。其中 1/5-5

3、-6 點管徑為 DN100，管線長 101.4 米；7-1/7 點管徑為 DN80，管線長 24.5米，12-1/12 點管徑為 DN80，管線長 8 米。蒸汽管道設計為 1.0Mpa（表壓）的飽和蒸汽；凝結水管道設計溫度 90，設計壓力為 0.4 Mpa。蒸汽管道強度試驗壓力 1.5Mpa；氣密性試驗：1.25 Mpa。DN300 和 DN200 的管道采用符合 城市供熱用螺旋縫埋弧焊鋼管（CJ/T3022-93）標準的鋼管；管徑DN250 的管道采用符合輸送流體用無縫鋼管 （GB/T8163-2008）標準的鋼管。2、管道路由工程起點 1 點為昌平區生命園二期鍋爐房圍墻處， 終點為 18

4、點。1-5 點蒸汽干線為鋼套鋼管直埋敷設； 5-17 點蒸汽干線位于醫療園路永中以南 6.5 米與一次熱水管線合溝，暗挖通行地溝敷設；17-18 點干線和 12-1/12 支線為半通行地溝敷設； 5 點和 7 點支線為直埋敷設。3、蒸汽管道吹掃范圍蒸汽吹掃與鍋爐房管道吹掃聯合運行，蒸汽 1 點接鍋爐房蒸汽源，由 1 點18 點（792.6 米）逐根吹掃，吹掃完畢后，與北大國際醫院蒸汽管道連接聯合試運行。二、二、吹掃吹掃步驟、步驟、流程流程及過程及過程1、吹掃步驟：以鍋爐房出廠段南側 DN300 蒸汽管道為 A 管（隧道內最下為 A管） ，北側 DN150 蒸汽管道為 B 管（隧道內中間為 B

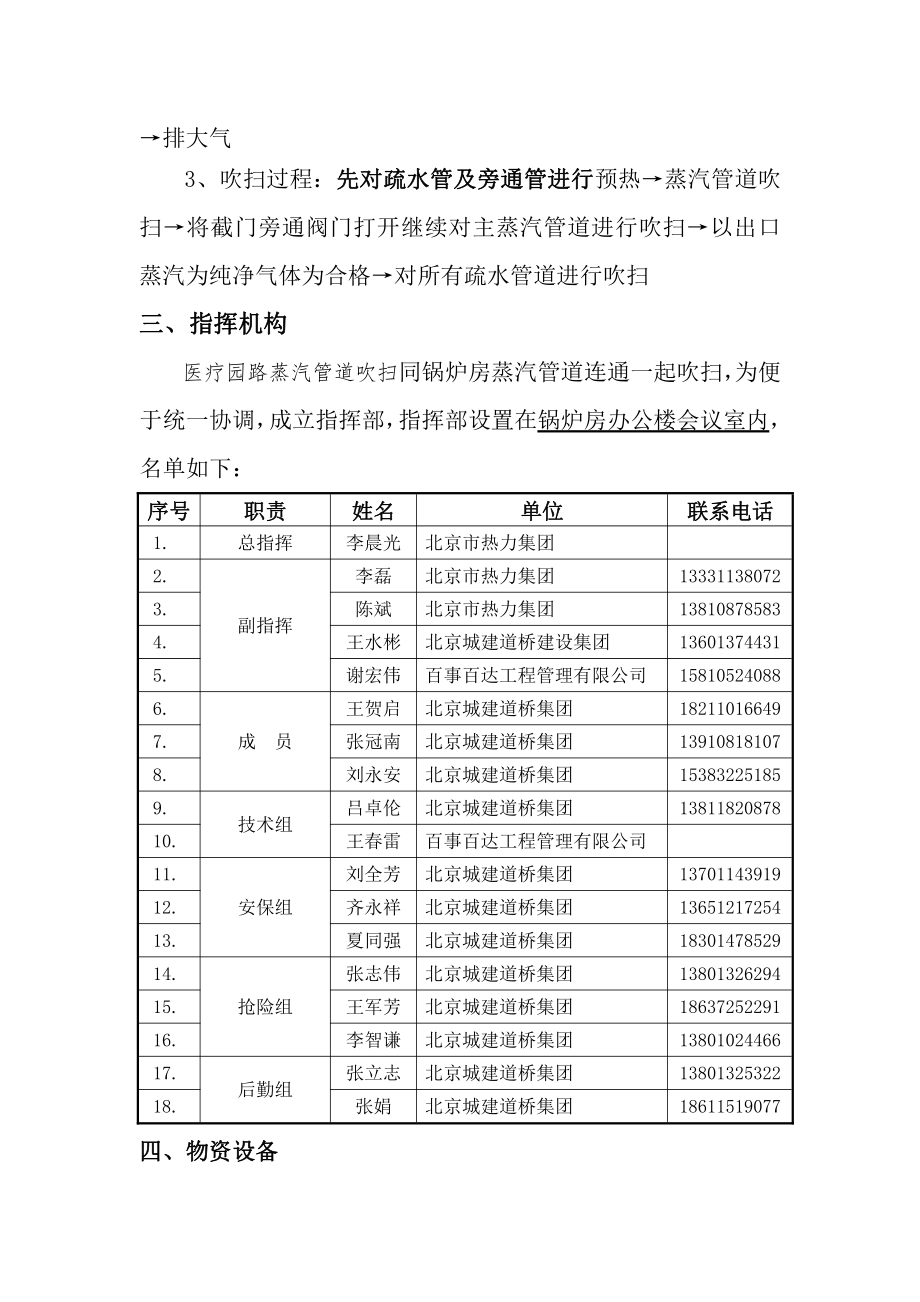

5、管） 。先對 A 管進行吹掃，A 管吹掃合格后再對 B 管進行吹掃，在吹掃 A 管時將 B 管上的閥門關閉，在吹掃 B 管時，將 A 管上的閥門關閉。2、吹掃流程：電廠蒸汽熱源新建蒸汽管道吹掃靶板排大氣3、吹掃過程：先對疏水管及旁通管進行先對疏水管及旁通管進行預熱蒸汽管道吹掃將截門旁通閥門打開繼續對主蒸汽管道進行吹掃以出口蒸汽為純凈氣體為合格對所有疏水管道進行吹掃三、指揮機構三、指揮機構醫療園路蒸汽管道吹掃同鍋爐房蒸汽管道連通一起吹掃， 為便于統一協調， 成立指揮部， 指揮部設置在鍋爐房辦公樓會議室內，名單如下：序號序號職責職責姓名姓名單位單位聯系電話聯系電話1.總指揮李晨光北京市熱力集團2.

6、副指揮李磊北京市熱力集團133311380723.陳斌北京市熱力集團138108785834.王水彬北京城建道橋建設集團136013744315.謝宏偉百事百達工程管理有限公司158105240886.成員王賀啟北京城建道橋集團182110166497.張冠南北京城建道橋集團139108181078.劉永安北京城建道橋集團153832251859.技術組呂卓倫北京城建道橋集團1381182087810.王春雷百事百達工程管理有限公司11.安保組劉全芳北京城建道橋集團1370114391912.齊永祥北京城建道橋集團1365121725413.夏同強北京城建道橋集團1830147852914.搶

7、險組張志偉北京城建道橋集團1380132629415.王軍芳北京城建道橋集團1863725229116.李智謙北京城建道橋集團1380102446617.后勤組張立志北京城建道橋集團1380132532218.張娟北京城建道橋集、物資設備四、物資設備物資設備見下表物資設備表物資設備表名稱規格型號單位數量備注發電機15KW臺1運輸車輛2空壓機臺1電氣焊設備套4吊車25T臺1壓力表個2面包車部1指揮部用小轎車部2指揮部用電腦臺2指揮部用打印機臺1指揮部用傳真機臺1指揮部用反光背心件30應急燈個20對講機部15五、五、吹掃吹掃施工方法施工方法（一）（一） 吹掃前應具備的條件

8、吹掃前應具備的條件1、蒸汽管道已經按照設計及規范要求安裝完，所有焊縫已經焊接完、 探傷達到合格以及脹力已經按設計要求預拉伸工作已經完成。吹掃在水壓試驗合格后進行，吹掃口設置在蒸汽終點18 點位置，在 18 點不通行地溝外增加 12 米臨時吹掃管道。地溝外 2 米處設法蘭連接 DN200（DN100）閥門，閥門外 2 米設臨時固定支架。固定支架外 DN200（DN100）鋼管與 3X1.5X1.5m 水箱連接，水箱上部加 10X10mm 鋼絲網和搭設防護網。 （固定支架及水箱做法后附圖）2、水壓試驗合格后檢查設計固定支架及設置的臨時加固，發現問題應及時通知技術組人員， 通過補焊或加設加固點的方法

9、加固；其他各臨時加固支架切除，拐點部位在管道外環鋼支架架面梁上焊接14A 槽鋼，高 100mm，防止管線側移掉落。3、吹掃前，流量孔板、疏水器等設備不允許與主管道連接，將其隔離。4、吹掃前，施工現場、生產現場已采取隔離措施。5、臨時排氣口 50m 以內設立警示帶，標明危險區域, 吹掃時間提前 3 天告知周邊單位；吹掃工作啟動前 1h，由吹掃參與單位對周邊進行戒嚴。6、吹掃工作指揮系統健全，明確崗位職責及聯系制度。方案措施已經過審批。7、此次吹掃涉及鍋爐房供熱廠，由指揮部統一協調指揮，各施工段項目部對吹掃方案進行了書面交底， 使參與吹掃工作的人員明確了各自的職責。8、 所有參加吹掃人員手機號碼要

10、求登記造冊， 24 小時開機，主要人員配備對講機，統一協調指揮。（二）（二）吹掃方法吹掃方法1、吹掃工作連通鍋爐房供熱廠同時進行，利用鍋爐房產生的蒸汽將管道內的雜物清除干凈。2、 A、 B 管依次吹掃， 分三次進行， 每次的間隔時間宜為 2030min，壓力值從低到高逐漸增加（由指揮部通知鍋爐房供熱廠統一協調控制） ，以便檢查管道、支架系統的受力和膨脹情況，對出現的問題作出相應的措施。 按規范要求吹掃壓力不應大于管道工作壓力的 75%（該工程工作壓力為 1.0MPa，吹掃壓力應不大于 0.75MPa） ，流速不應低于 30m/s。3、管道吹掃的順序應按主管、支管、疏排管依次進行，吹掃出的臟物，

11、不得進入已合格的管道。4、蒸汽吹掃的排汽管要引至安全地帶，并加以明顯的標志，管口應朝上傾斜，保證安全排放，排汽管還要具有牢固的支承，保證承受吹掃時的反作用力。 排汽管直徑與被吹掃管同徑， 長度要盡量短捷。5、在吹掃前，必須逐點檢查各疏水點的閥門開閉是否靈活可靠。（三）（三）吹掃操作吹掃操作1. 吹掃前的檢查及準備(1) 對蒸汽管道進行全面檢查， 確認管道支架全部安裝設計及規范要求安裝完畢。(2) 不能參與吹掃的設備（流量孔板、儀表、溫度儀、疏水器等）將其隔離。(3) 各疏水管道已經按照設計要求安裝完畢。2. 以上工作完畢后，由指揮部總指揮下令啟動暖管，開始對蒸汽管道預熱工作，預熱、吹掃管道分

12、A、B 管進行，當一根管吹掃完畢合格后再對另一根管進行預熱、 吹掃， 依次進行。 （對A 管進行預熱吹掃時，A 管閥門應為開啟狀態時，B 管閥門處于關閉狀態。反之，B 管閥門應為開啟狀態時， A 管閥門處于關閉狀態）3. 對蒸汽管道進行預熱時，待吹掃蒸汽管道上的閥門、疏水管閥門(疏水閥前的一個閥門吹掃合格前不得打開)及旁通閥門應打開，暖管速度不宜過快并應及時打開疏水閥門疏水（疏水完畢后關閉） 。暖管過程中檢查管道熱伸長、補償器、管路附件及設備等工作情況，暖管恒溫 1h 后可以進行吹掃。暖管壓力為0.2Mpa。4.對蒸汽管道預熱等工作完成及檢查結果滿足要求后， 由指揮部總指揮下令開始吹掃，開始緩

13、慢升溫、升壓，當壓力達到0.3Mpa 時對管道進行第一次吹掃。地面 50m 范圍設警戒線不得入內，管線地下部分不得有人員，吹掃時間不小于 30min。5.第一次吹掃過程中，需檢查管道加固情況是否滿足要求。6.若第一次吹掃管道正常， 間隔 2030min 后繼續緩慢升壓至 0.5Mpa，對管道進行第二次吹掃；同時檢查管道熱膨脹情況，及管道加固是否符合要求。7.若第二次吹掃管道正常， 間隔 2030min 后繼續緩慢升壓至 0.75Mpa，開始對管道進行正式吹掃。8.正式吹掃需間斷吹掃，當壓力表讀數達到 0.75Mpa，即可打開吹掃口閥門，開始對管道進行吹掃，吹掃時間根據管道內蒸汽流速現場決定。9

14、. 升溫、升壓及吹掃過程中，若發現異常情況，立即停止吹掃，待查明原因，處理后方可繼續吹掃。10.當目視吹掃出的蒸汽顏色無鐵銹等雜質時，由電廠內穩壓，關閉吹掃口閥門，將預先制作好的吹掃箱固定。11.吹掃合格后及時按規定的格式填寫“管道系統吹掃試驗記錄” 。并及時報于監理公司。（四）（四）吹掃過程中的有關操作要點吹掃過程中的有關操作要點1、吹掃需要先對吹掃的管道進行預熱，然后進行試吹掃，試吹掃分二次進行：第一次，當吹掃蒸汽壓力達到 0.3Mpa 時，試吹一次；第二次，吹掃蒸汽壓力達到 0.5Mpa 時，試吹第二次；當蒸汽壓力達到 0.75Mpa 時，正式開始對蒸汽管道進行吹掃。2、蒸汽管道吹掃前，

15、應該對整個系統進行暖管工作，即試吹掃前先將所有疏放水管道上的閥門( (注意疏水閥前的一個閥門注意疏水閥前的一個閥門吹掃合格前不得打開吹掃合格前不得打開) )及蒸汽管道上的旁通閥門打開，待疏水管與旁通管達到一定溫度后，再關閉疏水管道上的閥門及旁通閥門，具體關閉閥門時間應根據管道受熱情況而定，但必須在試吹掃前關閉疏水閥門及旁通閥門。3、蒸汽管道的吹掃流速不得低于 30m/s。4、蒸汽吹掃前，應先暖管，及時排水，并應檢查管道熱位移。5、吹掃時應先吹掃主管，再吹掃旁通管，最后吹掃疏水管道的順序進行。6、吹掃合格后，應及時將蒸汽管道內的水疏放掉。（五）吹掃（五）吹掃記錄及驗評標準記錄及驗評標準1. 吹掃

16、記錄(1) 從管道吹掃開始至吹管結束后放水等所有設備試驗、 操作、運行情況應有詳盡記錄。(2)吹掃合格應記錄在案，存檔備查，并辦理吹掃合格簽證。2. 驗評標準：(1)蒸汽管道的吹掃流速不得低于 30m/s。(2)在被吹掃管末端的臨時排汽管外裝設吹掃箱，檢查出口蒸汽為純凈氣體認為吹掃合格。（六）（六）吹吹掃掃階段的組織與分工階段的組織與分工1.吹掃工作應在指揮部的統一領導下，制定可行的吹掃方案，吹掃工作應嚴格按照方案執行，各負其責。2.施工單位應做好蒸汽管道的維護、檢查工作，并作好有關工作記錄，并負責吹掃臨時系統的安裝及拆除工作。3.指揮部負責統一協調，分工明確，吹掃過程中的重要操作應由有操作經

17、驗的人員擔任。（七）吹掃（七）吹掃注意事項注意事項1. 系統中吹掃不到的死角，在整個吹掃工作結束后，應清理干凈。2. 恢復系統時，要有預防雜物（焊渣，脫落的氧化皮）進入系統的措施。3對在看護排氣管口的操作人員要配備耳罩，防止噪音對人員的傷害。4要與鍋爐房供熱廠溝通吹掃的時間盡量選擇在用氣量少的階段，同時也要避開噪音對排放口周邊人群的影響。六、六、安全注意事項安全注意事項1. 認真貫徹國家有關安全生產的方針、 政策、法令、法規及上級頒發的有關三大規程的安全生產責任制， 施工人員進場前必須進行安全教育。堅持班前安全交底。2. 參加施工的人員要熟知本工種的安全技術操作規程，在操作中嚴格，應堅守工作崗

18、位，嚴禁酒后作業。不合格人員堅決清退，下崗處理。3. 吹掃期間，應設專人看管各疏水管、旁通管及吹掃用臨時電動控制閥。4. 排汽口 50 米范圍內不得人員進入，并設專人看守。5. 施工現場所有用電設備，必須在設備負荷線的首端處設置漏電保護器。6. 吹掃工作人員一律穿工作服，戴好安全帽，無安全帽者一律不得進入現場操作。7. 排汽口現場人員，一律佩帶耳塞，防止意外發生，就近單位應提前取得聯系，通知該單位人員，離開現場，確保吹洗工作安全順利進行。8. 動火時，需備有滅火器材，并應設一名專人看火，高處交叉動火作業時，應設兩名以上專人看火。9. 排氣口于 18 點， 排氣口處劃定警戒區域， 設立警示標示，派專人進行看管。
