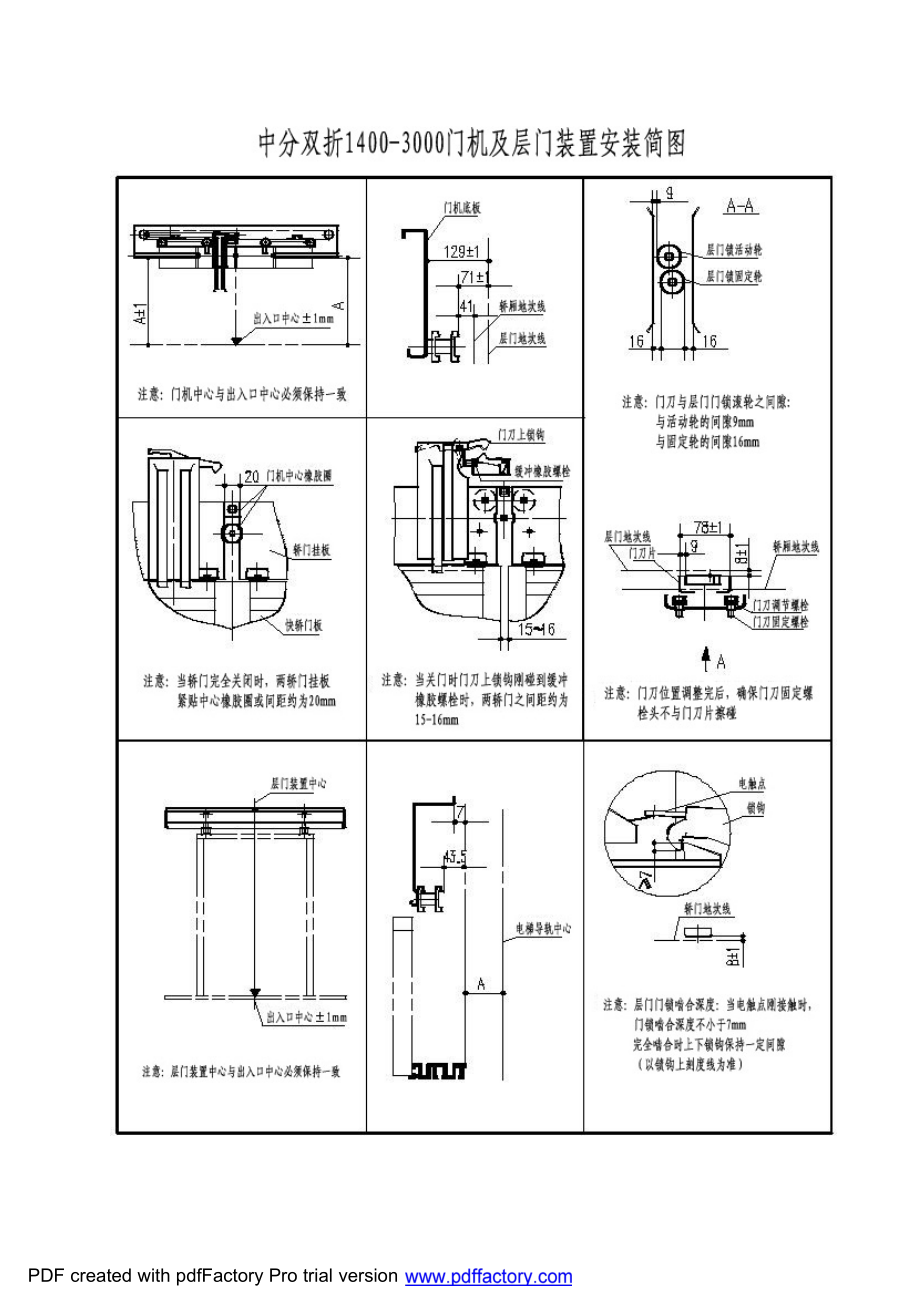

1、全電腦 VVVF 同步帶門機安裝調試說明書PDF created with pdfFactory Pro trial version目錄門機及層門裝置安裝簡圖中分 7001200 門機及層門裝置 1 旁開 7001800 門機及層門裝置 2 中分雙折 14003000 門機及層門裝置 3電梯快車前檢查 4門機系統的維護保養 4層門裝置的維護保養 4門機的電氣接線及調試123456789、電氣接線說明 56、面板說明 67、運行狀態78、電氣調試 81010101011、完整運行、門機參數的存取、參數設置、門機故障、門機常見故障及處理111310、服務1314開關門運行示意圖門機參數表15PDF

2、 created with pdfFactory Pro trial versionPDF created with pdfFactory Pro trial versionPDF created with pdfFactory Pro trial versionPDF created with pdfFactory Pro trial version電梯快車前的檢查。在門機聯動層門運行之前，請檢查門機與層門掛件中心是否一致。并檢查子的相對位置。與層門聯鎖輪1、確認邊的距離為 7-9mm。與層2、確認層門滾輪端面與轎箱地坎邊的距離為 7-9mm。3、確認層門聯鎖電觸點接觸時，鎖勾嚙合深度不小于

3、 7mm。4、確認層門轎門同步。門機系統的維護保養1、檢查同步帶。在使用過程中同步帶如出現伸長現象引起張力下降而打滑，可以調節從動輪底座的調節螺栓，使同步帶適當張緊。如果同步帶側面嚴重拉毛或齒面缺損，須立即更換。2、檢查門鎖安全觸點是否能可靠工作，對觸頭磨損較大的應予以更換。3、每次保養應將門機導軌清潔干凈，使門移動輕便靈活運行跳動，經常檢查連接螺栓并緊固。4、門機系統應每月保養一次，也可根據用戶使用頻率，確定保養時間。層門裝置的維護保養1、層門機械電氣聯鎖裝置：每月檢查一次，導電片與觸頭有無虛接觸現象，觸頭的復位，鉚接焊接及膠合處有無松動現象。鎖鉤、鎖臂及各滾輪應轉動靈活。能否自動2、層門裝

4、置每月檢查一次，對磨損過度的滾輪應更換。檢查連接螺栓有無松動現象，并清潔層門導軌，保證層門移動靈活、無噪音。導軌工作面嚴禁油類。一般只要嚴格按上述步驟和要求進行安裝維護和保養，電梯門系統就能正常工作運行。何更改，以新的安裝說明為準。任PDF created with pdfFactory Pro trial version門機的電氣接線及調試1電氣接線說明1.1電氣接線圖（電氣附圖 1）PDF created with pdfFactory Pro trial version1.2供電電源使用單相交流電源 AC220V±10，50Hz±5；建議通過 6A 的 C45N 等向

5、門機供電。電源線：棕色L，編碼器接線N，黃綠色E。1.3出廠時配有編碼器連線，只需與電機線器緊密連接即可。1.4出廠時電機上配有三相電機線，只需與輸入輸出信號接線1.5.1 輸入器緊密連接即可。1.5輸入共有四個共 COM 的端子，每個輸入端子均可定義成參數表中 H 組任能，或常可任意定義，但不可重復定義，否則報錯。參數 H1H4 分別對應輸入端子H1H4。以下為出廠缺省定義：1.5.1.11.5.1.21.5.1.3關門輸入即加在 COM 和 H1 上的持續導通信號； 開門輸入即加在 COM 和 H2 上的持續導通信號；慢關門輸入即加在 COM 和H3 上的持續導通信號。注意：輸入信號電源由

6、門機器提供，不得接入外界電源！1.5.2 輸出輸出共有四對相互的繼電器觸點（容量為 3A，30VDC/250VAC），每對輸均可定義成參數表中 P 組任能，或常可任意定義。參數 P1P4分別對應輸對C1P1 到C4P4。以下為出廠缺省定義：1.5.2.11.5.2.21.5.2.31.5.2.4面板說明關門到位信號關門到位時 C1 與 P1 導通；開門到位信號開門到位時 C2 與 P2 導通；門信號開關門遇時C3 與P3 導通；系統故障信號內部故障時 C4 與P4 導通。22.1 雙位七段碼顯示2.1.1 正常工作狀態下顯示門位置的脈沖位置脈沖位十進制顯示：全閉合位置（已完全放開）顯示為 00

7、，全開足位置顯示為 99，其它位置按比例顯示。2.1.2 修改參數時，參數類別號以雙位十六進制顯示；參數值位閃爍顯示。位十進制顯示，當前2.1.3 參數值設置以雙位閃爍方式顯示，十位閃爍顯示出錯的參數類別（U、H、P），個位閃爍顯示“” 。2.1.4 故障顯示，十位閃爍顯示“”， 個位閃爍顯示故障代碼（18） 。2.1.5 面板顯示優先級：參數設置參數值設置故障門機故障正常顯示。PDF created with pdfFactory Pro trial version2.2鍵盤分布左上鍵鍵，向上翻轉參數號參數值增面板開門；左下鍵鍵，向下翻轉參數號參數值減面板關門；右上鍵鍵，進入?yún)?shù)設置光標移位

8、參數設置/中止開關門；右下鍵Enter 鍵，進入?yún)?shù)修改確認修改值。在設定 A101A102 時，可按鍵開門或鍵關門在A102 時，按鍵鍵可使正在開關門中的門機反向關門或開門； 在A102A103自學習開關門時，可用鍵中止本次開關門運行。 在非開關門狀態下，按鍵從正常顯示脈沖進入?yún)?shù)設定狀態。首先面板顯示參數號 A1，這時可按或鍵往上或往下翻轉，可持續按住或鍵快速翻轉，找到要修改的參數號。按 Enter 鍵進入?yún)?shù)修改狀態，顯示變?yōu)楫斍皡?shù)的參數值，這時可按或鍵修改參數值，可持續按住或鍵快速增減；也可按鍵（在參數修改狀態時轉義為移位鍵） 使光標從個位移至十位或從十位移到個位，然后修改參數值，改

9、完后按 Enter 鍵確認，系統會自動轉至下一個參數號。2.32.42.52.62.72.8全部參數設定完成后，在顯示參數號狀態時按鍵，進入正常運行狀態。例如：將參數 C4 值由 50 改為 40，可用的一種操作方法如下：操作FEnterEnter F顯示A1 A6 C4 504940C5正常顯示脈沖值3運行狀態3.1 脫機運行脫開電梯主器運行的狀態稱為脫機狀態（即 A100，非端子狀態）脫機狀態時，位置脈沖顯示以雙位閃爍形式顯示。3.1.1 面板點動開關門（A1=01）當A1=01 時，持續按住鍵或鍵才能保持開關門，按鍵開關門即停止當未進行過自學習時，只有面板點動功能方可進行開關門運行。但該

10、功能不可進行PDF created with pdfFactory Pro trial version上電自整定（后有詳述）。3.1.2 面板手動開關門（A1=02）當 A1=02 時，且門機已自學習過，按一下或鍵，會持續開門或關門直至到位， 本次開關門過程可用鍵中止。3.1.3 自動定時開關門（A1=03，門機演示功能）當 A103，門機會自動定時開關門，定時間隔時間由 A6 設定，本次開關門運行可用鍵中止。這時可直接接入門保護裝置：如紅外光幕或安全觸板。3.2 聯機狀態開關門運行需要電梯柜時的狀態（即設置 A1=00，端子狀態）。聯機狀態時，位置脈沖顯示以雙位正常形式顯示，不再閃爍。3.3

11、 注意當用戶調試或維護門機結束、準備交付正常使用前，請注意面板顯示方式，須轉至聯機 狀態（不閃爍），電梯的自動開關門方可正常。電氣調試44.1準備工作按電氣接線圖正確接線，插緊各接插件。把電梯開至平層位置帶上廳門（以下同），先撥下門機器上外接電源，用手來回門機，確認無任何呆滯后插上門機電源，這時可以調試門機。該門機系統出廠前已經過調試，連接好外接線路即能正常運行，如需重新調試按以下步 驟進行。置L101，取出廠值。確認開、關門的方向斷開門機電源，將門盤至半開半關，通電并置 A101，按住鍵，應向開門方向運行； 按住鍵，應向關門方向運行；若運行方向相反，可能會顯示 “-”或“-”故障， 則改變

12、A4 的設置值。確認脈沖的方向開、關門同時觀察，開門時顯示面板上脈沖顯示數據應增加；關門時脈沖顯示數據應減 小，否則可能會顯示“-”或“-”故障，這時應改變 A3 的設置值。調整慢速開關門 V/F 曲線（電氣附圖 2）置A101，持續按住鍵走開門全程二次，開門過程中若出現“-8”故障，則說明開門低速力矩不夠，適當增加 U1、U2、E2、E4，保證能正常全程開門。持續按住鍵走關門全程二次，關門過程中若出現“-7”故障，則說明關門低速頻率太低，適當增加 E6，保證能正常全程關門。對于大開門的旁開及中分雙折門機，可適當提高輸出力矩和慢速頻率，一般來說，可以將U1 和U2 增加 35，E2、E4、E6

13、 增加 24，以抵抗更大的機械阻力。調整開門保持力4.24.34.44.54.64.7將電梯開至平層位置，帶上層門，置 A101，用鍵或鍵使門開至任意非閉合位置，若門機能保持不動，則轉至。否則，調整 E7 及 U1，停止后正好可以保持門開著且不動即可，若往開門方向蠕動，則表示開門保持大，適當降低 U1 或 E7，通PDF created with pdfFactory Pro trial version常調整 U1；若往關門方向蠕動則表示開門保持注意U1 必須小于 U2、U3 及U4，否則報錯。4.8 自學習小，適當增加 U1 或E7，通常調整 U1。4.8.14.8.2置L201，參數設置，

14、門機自學習即開始首先系統按 E2 設定頻率關門，顯示脈沖減小，到位后置脈沖初值為 04.8.3然后系統按 E2 設定頻率開門，顯示脈沖變大，到位后將脈沖數作為記憶在 EEPROM 內，同時自動計算開、關門各檔運行曲線，自學習結束，自學習結束后L2 自動置為 00，無需人工修改4.8.4 若自學習任何不正常情況，可用鍵中止，排除后重新自學習4.9試運行并觀察其運行情況應正常置 A102 面板手動開關門，這時按一下或鍵，會持續開門或關門直至到位，除非用鍵中止本次開關門。視門機的運行情況，調整各組參數），以滿足你的要求若關門到位時感覺明顯的碰撞；點（F組參數）、頻率參數（E 組參數）、時間參數（C若

15、關門到位時感覺明顯太慢：適當?shù)脑黾雨P門適當?shù)臏p小關門脈沖 F1；時間C6；適當?shù)臏p小關門適當?shù)脑黾雨P門脈沖 F1；時間C6；適當?shù)慕档完P門頻率 E5；若開門到位時感覺明顯的碰撞；適當?shù)脑黾雨P門頻率 E5；若開門到位時感覺明顯太慢：適當?shù)脑黾娱_門適當?shù)臏p小開門脈沖 F2；時間C4；適當?shù)臏p小開門適當?shù)脑黾娱_門脈沖 F2；時間C4；適當?shù)慕档烷_門頻率 E3；通常只需調整 F1F2 就可滿足要求。適當?shù)脑黾娱_門頻率 E3；若開度較大，可適當增大系統設定的開、關門速度，并相應增大 F2、F1PDF created with pdfFactory Pro trial version注意：如果不能完全開門

16、1. 檢查機械安裝，確保門卡死，確保輸出力矩大于門阻力，參考 4.62. 檢查編碼器接線及安裝，若開門過程中顯示脈沖變小，則修改 A3注意：1.若門運動方向相反則調整電機相序，即修改參數 A4 2.門未動，檢查電機插頭是否插緊3. 如果未關門到位就停止，檢查編碼器連接是否正確4. 如果關門過程中顯示脈沖變大，則調整編碼器相序，即修改參數 A35. 若關門后位置不對，則檢查的安裝及橡膠螺栓的調整是否正確， 檢查門掛板是否靠住中間緩沖橡膠6. 若門不能完全關閉，檢查是否有機械故障4.10上電自整定門控器上電時顯示為 49，并等待開關門命令，當 A101控器接收的第一個開/關門命令為上電自整定（即找

17、門位置的基準位置）。它會以 E2 頻率（中速）運行，直至到位后置初值（若是開門命令置 99，若是關門命令置 00）。若上電后進行了自學習過程，則認為已整。調試A1=02，按一下或鍵，讓門開足或即完成上電自整定。4.11急停止時間調整（一般不需調整）調整 C7 可改變開關門過程中反向運行時的沖擊。反向運行至零速，然后再以目標速度及時間運行。以C7 斜率從當前速度降4.12收放速度調整（一般不需調整）調整 E2 可改變收放速度，收放速度通常設置在 14-16 之間較好。4.13關門到位調整（一般不需調整）調整 F4 及 C7 可使關門最后開門到位調整（一般不需調整）正好到位且無任何沖擊。4.14調

18、整 F5 可使開門最后正好到位且無大的沖擊。4.15關門過力矩調整（電氣附圖 2）調整 U4 可使關門力在標準范圍內（150N）。不宜調得過小，因為這樣會降低正常的關門力矩。調整 U3 可使開門時的力矩在你的目標范圍內。通常設置得比 U4 大 510。開關門運行示意圖（電氣附圖 3）4.165完整運行去除外接輸入信號線（主要為了保證無開門信號存在，同時有開關門信號時開門優先）置A100；用導線短接 COM 及關門輸入信號端子(如 H1)應能正常關門；用導線短接 COM 及開門輸入信號端子（如 H2）應能正能正常慢速關門；至此，門機的 這時連接外接輸入信號線，應能正（出廠值為到位閉合）,檢查電梯

19、門機參數的存取門；用導線短接COM 及慢關門輸入信號端子（如 H3）應運行已調試。關門，否則請檢查開關門到位柜與門機的接線是否正常。常閉設置是否正常6注意：A 組、H 組、P 組和 L 組參數除外置L101；可把系統省缺參數置L102；可把用戶定義參數置L103；可把當前使用參數參數設置當用戶修改系統參數結束時至當前使用參數。（取系統參數）； 至當前使用參數。（取用戶參數）；至用戶定義參數。（存用戶參數）。7，系統會自動檢驗用戶所輸參數，若有錯誤則自動移至出錯類別號，以閃爍方式顯示該出錯參數類別，按鍵可重新設定。閃爍顯示“H” 閃爍顯示“P”閃爍顯示“U”：表示輸入信號重復定義或開門關門輸入信

20、號沒定義；：表示輸出信號重復定義或開門到位輸出信號沒定義；：表示壓頻曲線設置錯誤，應滿足 U1U2U4、U3。PDF created with pdfFactory Pro trial version8門機故障8.1故障代碼1 至3系統內部故障；4 低電壓；5 過電壓；6 過電流；7關門遇、編碼器故障、編碼器方向相反、編碼器連接線接觸不良、電機連接線接觸不良、同步帶過松、關門壓頻比設得過低；8開門遇、編碼器故障、編碼器方向相反、編碼器連接線接觸不良、電機連接線接觸不良、同步帶過松、開門壓頻比設得過低。出現 16 號故障，會輸出系統故障信號。13 號為系統內部故障，可斷電復位，若斷8.2電不能復

21、位，則請與本公司專業維修作電壓及門電機，恢復正常后投入使用。若出現 46 號故障，請檢查當時的工8.3出現 78 號故障，會輸出門再投入運行；若無明顯門運行故障信號，這時請檢查地坎及其門運行，清除后則請檢查編碼器及其連線是否可靠；檢查電機及其連線是否可靠；檢查同步帶是否過松且有打滑現象；最后請檢查 U 組的 VF 壓頻比：是否U1、U2、U3、U4 設置過小（即開關門力矩設得太?。?，可按 4.6、4.15 進行調試設置。注意：現場安裝機安裝好以后，應避免將鐵屑等導電物質掉在編碼器上，以免造成短路，引起器件不必要的損壞！門機常見故障及處理99.1門機通電后無法正常自學習9.1.1 機械故障引起通

22、電自學習之前，應手動開關門機，無機械卡阻，否則在機械調整正常后重新自學習。9.1.2 輸出力矩偏小參考 4.6 進行調整。9.1.3 電機轉向錯誤現象：自學習開門后關門。正常論自學習開始處于何種位置，均應為先關門，關門到位后停 2 秒然后再開門。解決方法：這時應修改 A4，原來是 0 則改為 1，原來是 1 則改為 0。9.1.4 脈沖反饋錯誤電機轉向正確，自學習開始后先關門，但關 25cm 就停止，并且顯示脈沖由小變大或不變化，停止后變?yōu)?00，然后反向開門，開 25cm 后停止，顯示 48 或 49，表示自學習未，正常為開門時脈沖增加，關門時脈沖減小。解決方法：這時應修改 A3，原來是 0

23、 則改為 1，原來是 1 則改為 0。9.1.4.19.1.4.2檢查編碼器連線是否連接良好，否則緊固接線端子并插緊插頭。檢查電機上同步帶輪，磁環上是否粘有鐵屑，或者磁環是否裂開掉下，有鐵屑則干凈后可繼續使用，如磁環已整則需更換同步帶輪。9.1.5 門機類型選擇錯誤表現為自學習過程正常，先關門且脈沖減小，關門到位后顯示 00，然后再開門且脈沖增加，到位后顯示 99，但這時置 A102 無法正考參數表），設置正確的 A7，再重新自學習。關門，這時應檢查 A7，（參PDF created with pdfFactory Pro trial version9.2開門到位后，脈沖顯示為 97，989.

24、2.1 門沒有完全張開，置 F401，F(xiàn)5019.2.2 開門保持力不夠，置 U125，U228，E73545關門到位電梯不運行9.3.1 廳門轎門門連鎖故障，檢查門連鎖是否接觸良好；9.39.3.2沒有完全張開，沒有關門到位輸出，檢查頂是否碰安裝螺絲；的橡皮螺栓位置，檢查臂9.3.3 P1 設置錯誤，根據電梯主控程序要求，檢查 P1 設置是否符合要求，門機器出廠設置 P101，即關門到位時 C1、P1 導通，如要求關門到位時 C1、P1 斷開，置P105。開門后不關門9.4.1 上位機始終有開門信號，用萬用表直流電壓檔測量 H2 及COM，正常無信號時應為12V9.49.4.1.1如果是 0

25、V 表示上位機始終有開門信號傳下來9.4.1.1.1檢查隨行電纜或柜9.4.1.1.2檢查開門到位信號是否始終沒有輸出9.4.1.1.2.1顯示為 99，但沒有輸出，表示該繼電器可能損壞或 P2 設置錯誤9.4.1.1.2.2顯示為小于 99 脈沖數，檢查開門是否確實已開到位，參考 9.29.4.1.1.3顯示為8，檢查開門過程是否有機械9.4.1.2如果遠大于 12V，表示有干擾信號或者誤接入其它電壓，請檢查隨行電纜，將信號線與動力線9.4.2 上位機無關門信號，轎頂用導線直接連接 H1 及COM（確保無開門信號，最好拆除開門信號線 H2，因為同時有開關門信號時，開門優先），如果可以關門，表

26、示上位機無關門信號傳下來，檢查隨行電纜或調試正常，聯機不能開關門柜。9.5P1、P2 設置錯誤，根據電梯主控程序要求，檢查 P1、P2 設置是否符合要求，門機器出廠設置 P101，即關門到位時 C1、P1 導通，P202 即開門到位時 C2、P2 導通， 如要求關門到位時 C1、P1 斷開，置 P105；如要求開門到位時 C2、P2 斷開，置 P2 06。顯示不正常9.6接地不良，請用接地線將器與電機緊密連接并良好接地。9.7關門最后部分速度調整不到理想狀態9.7.1 橡膠螺栓調整，確認在全閉合前 1516mm 時剛好頂?shù)缴湘i勾9.7.2 門掛板安裝不當，確認門開關門時電機有異常響聲，電機不動

27、9.8.1 檢查電機插頭是否插緊掛板上缺口應靠住中間橡皮緩沖塊9.89.8.2 檢查 E1 設定是否正常，無機構時E1 一般等于 15Hz9.8.3 測量電機三相直流電阻，正常值為 41.7546.15，如果缺電機損壞PDF created with pdfFactory Pro trial version9.9開門正常，關門時轎門、層門不同步9.9.1 檢查上鎖勾彈簧是否失效，正常關門是夾著滾輪走的，這時轎門、層門是同步的9.9.2 檢查上鎖勾是否磨損，現象同 9.9.19.10 個別層開門有問題層門掛件安裝不當，調整廳門掛件，確保：9.10.19.10.29.10.39.10.49.10.

28、5服務層門掛件中心與門機中心重合與門滾輪嚙合符合要求，這時開關門過程中層門與轎門是同步的檢查廳門門鎖，上下鎖勾在廳門檢查地坎，導軌是否有時，其間隙符合上鎖勾上所標刻度線的要求檢查機械安裝，是否阻力較大，可適當增加 U 組參數大小，提高輸出力矩10門機實行三年保修服務，保修期內若不是用戶損壞，一律更換其損壞件；保修期外或是用戶損壞（如擅自拆開門機盒固定密封條破損、輸入電源過高、淋水等），實行維修，但更換的損壞件要收取相應的成本費。壓頻比曲線圖電氣附圖 2PDF created with pdfFactory Pro trial version電氣附圖 3PDF created with pdfFactory Pro trial version數字全電腦 VVVF 同步帶門機參數表注：出廠值為*者需根據實際情況而定，一般出廠時已設置好且不顯示，需修改設置，置 A103 和 A633 即可顯示，有經驗者方可修改，修改后必須將 A1 及 A6 改回原值。PDF created with pdfFactory Pro trial version參數號功能描述范 圍出廠值A組A100端子；01面板點動；02面板手動；03自動開關門000300A300編碼器 A 相領先 B 相；01編碼器 B 相領先 A 相0001*A400電機電源 U、V、W 相為
