直升機飛行操控的基本原理VIP

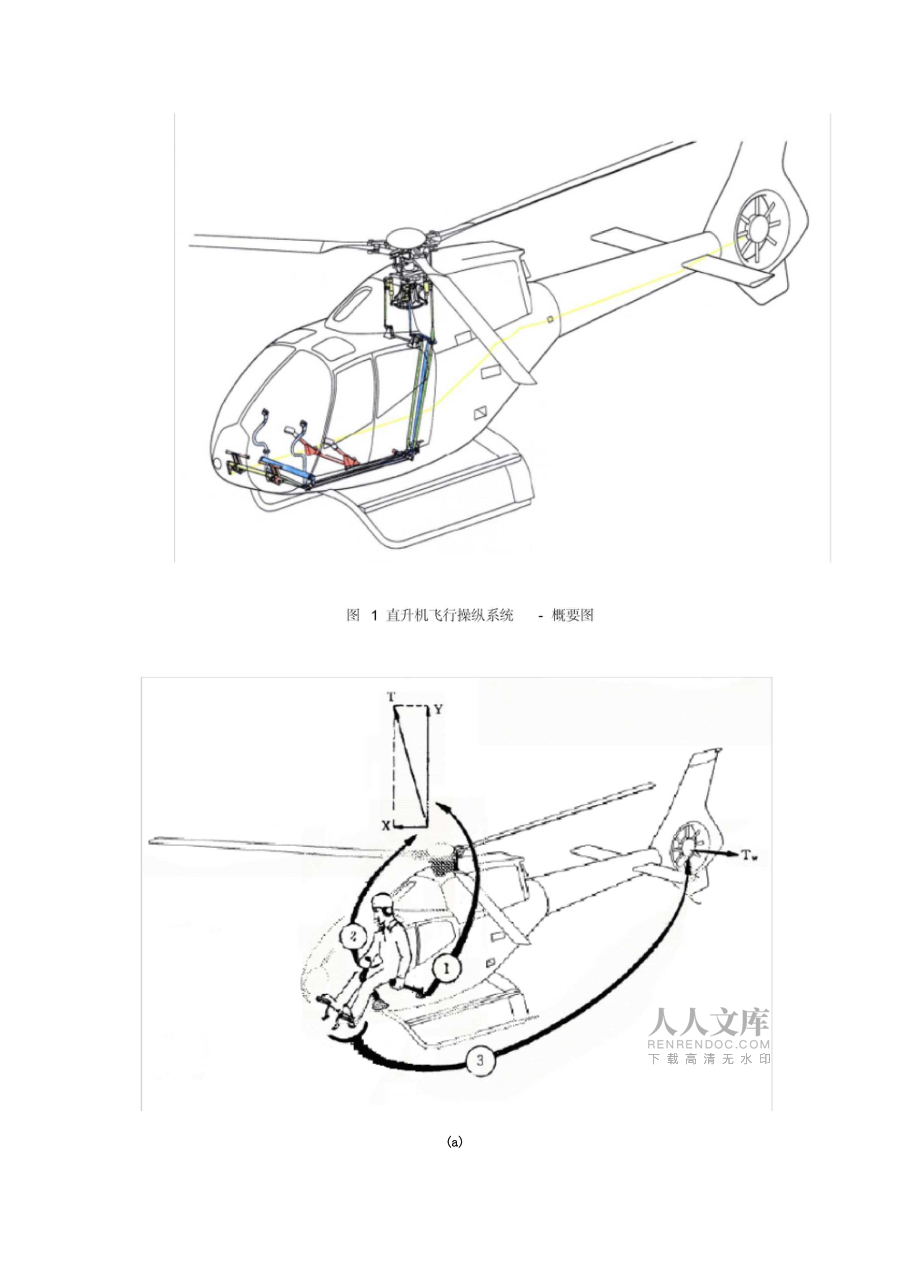

1、直升機飛行操控的基本原理（b）圖2直升機操縱原理示意圖1.改變旋翼拉力的大小2.改變旋翼拉力的方向3.改變尾槳的拉力飛行操縱系統包括周期變距操縱系統、總距操縱系統和航向操縱系統。如圖2所示，周期變距操縱系統控制直升機的姿態（橫滾和俯仰），總距操縱系統控制直升機的高度，航向操縱系統控制直升機的航向。一、周期變距操縱系統周期操縱系統用于操縱旋翼槳葉的槳距周期改變。當槳距周期改變時，引起槳葉拉力周期改變，而槳葉拉力的周期改變，又引起槳葉周期揮舞，最終使旋翼錐體相對于機身向著駕駛桿運動的方向傾斜，從而實現直升機的縱向（包括俯仰）及橫向（包括橫滾）運動?？v向和橫向操縱雖然都通過駕駛桿進行操縱，但二

2、者是各自獨立的。周期變距操縱系統（見圖3）包括右側和左側周期變距操縱桿（1）和（3）、可調摩擦裝置（2）、橡膠波紋套（4）、俯仰止動件（5）、橫滾連桿（7）、俯仰連桿（8）、橫滾止動件及中立位置定位孔（9）、橫滾拉桿（10）、橫滾協調拉桿（11）、俯仰扭矩管軸組件（12）、總距拉桿（13）、與復合搖臂相連接的拉桿（14）、伺服機構（15）、伺服機構（橫滾+總距）（16）、伺服機構（俯仰+總距）（17）和可調拉桿（18）等組件。1.右側周期變距操縱桿3.左側周期變距操縱桿2.可調摩擦裝置4.橡膠波紋套5.俯仰止動件6.復合搖臂7.橫滾連桿8.俯仰連桿9.橫滾止動件及中立位置定位孔10.橫滾拉桿1

3、1.橫滾協調拉桿12.俯仰扭矩管軸組件13.總距拉桿14.與復合搖臂相連接的拉桿15.伺服機構16.伺服機構（橫滾+總距）17.伺服機構（俯仰+總距）18.可調拉桿圖3直升機周期變距操縱系統（一）縱向操縱情況當前推駕駛桿時，通過俯仰扭矩管軸組件（9）及俯仰連桿（8）,使復合搖臂（6）上的縱向搖臂逆時針轉動，通過其后的拉桿、搖臂，使左前側縱向伺服機構下移，自動傾斜器固定盤向左前方傾斜，旋翼槳盤前傾，進而使直升機向前運動。后拉駕駛桿，情況相反。（二）橫向操縱情況當右壓駕駛桿時，駕駛桿向右偏轉，帶動左橫滾連桿（7）向前運動，同時右橫滾連桿（7）向后運動。通過復合搖臂（6）及其后的拉桿、搖臂，使左后側

4、橫向伺服機構上移，右側伺服機構下移，自動傾斜器固定盤向右前方傾斜，旋翼槳盤右傾，進而使直升機向右運動。左壓駕駛桿情況相反。二、總距操縱系統總距操縱系統用于操縱旋翼的總槳距，使各片槳葉的槳距同時增大或減小，從而改變旋翼拉力的大小。旋翼總槳距改變時，其需用功率也隨之改變。因此，還必需相應地改變發動機的油門，使發動機輸出功率與旋翼的需用功率相匹配。為了減輕駕駛員的負擔，通常將發動機的油門操縱與總槳距操縱交聯。這樣，當駕駛員操縱總槳距時，發動機的油門開度（供油量）也相應改變。所以，總槳距操縱又稱為槳距油門操縱，它是由一根槳距油門桿來進行操縱的。旋翼的總槳距以及周期變距操縱都是通過自動傾斜器實現的?？偩?/p>

5、操縱系統包括旋翼手柄（1）、可調摩擦裝置（2）、總距扭矩管（3）、總距拉桿（4）、復合搖臂（5）、總距桿配平彈簧（6）、總距止動件及中心位置定位孔（7）、左側和右側總距桿（8）和（9）、復合搖臂上的預調器操縱搖臂（10）、橫滾連桿（11）、俯仰拉桿（12）、與復合搖臂相連接的拉桿（13）、伺服機構（14）、伺服機構（橫滾+總距）（15）、伺服機構（俯仰+總距）（16）和可調拉桿（17）等組件。11.旋翼手柄2.可調摩擦裝置3.總距扭矩管4.總距拉桿5.復合搖臂6.總距桿配平彈簧7.總距止動件及中心位置定位孔8.左側總距桿9.右側總距桿10.復合搖臂上的預調器操縱搖臂11.橫滾連桿12.俯仰拉桿

6、13.與復合搖臂相連接的拉桿14.伺服機構15.伺服機構（橫滾+總距16.伺服機構（俯仰+總距）17.可調拉桿圖4直升機總距操縱系統當上提總距桿時，總距拉桿（4）向前運動，帶動復合搖臂及其上的三個周期變距操縱搖臂順時針旋轉，經后面三個拉桿（13）、搖臂傳動使伺服機構作動筒殼體都向上移動同一位移，自動傾斜器也上移同一位移，三片槳葉安裝角同時增大某一值，進而使直升機的升力增加。下放總距桿時正好相反。三、航向操縱系統航向操縱系統用于操縱尾槳葉的槳距，改變尾槳推力（或拉力）大小，以實現航向操縱。航向操縱系統由腳蹬組件和操縱線系兩大部分組成。航向操縱系統（見圖8-7和8-8）包括右側腳蹬組件（1）、尾梁

7、中的連接裝置（2）、航向柔性操縱鋼索（3）、止動件（4）、左側腳蹬組件（5）和扭力管（6）等組件。1.右側腳蹬組件2.尾梁中的連接裝置3.航向柔性操縱索4.止動件5.左側腳蹬組件6.扭力管圖5直升機航向操縱系統腳蹬翅件圖6腳蹬組件分解以改變尾槳推力的大小， 保持駕駛員蹬腳蹬，經操縱線系，保持或改變尾槳葉的槳距,進而增加尾槳推力，直升機向或改變直升機的方向。當向前蹬右腳蹬時，尾槳葉槳距增加,右轉；而向前蹬左腳蹬時，效果正好相反。四、飛行操縱系統簡要說明圖5操縱桿操作簡要示意圖高槳距低架距圖6總槳距操作簡要示意圖尾槳操縱的工作原理:當向前蹬右腳蹬時，尾槳槳距增加，當向前蹬左腳蹬時其效果相反。旋翼操縱系統的工作原理：周期變距操縱桿和總槳距操縱桿的作用如圖7所示。1）橫向周期變距操縱桿的作用：當向左壓周期變距操縱桿時，左右橫向線系作反向的等距運動，使自動傾斜器繞丫軸（該啜由通過縱向伺服機構安裝點）向右傾斜。2）縱向周期變距操縱桿的作用：當向前推周期變距操縱桿時，縱向線系使自動傾斜器繞X軸（該軸通過兩個橫向伺報機構的安裝點）向前傾斜。3）總槳距操縱桿的作用：當上提總槳距操縱桿時，總槳距值增大，縱向和橫向線系自復合搖臂處起，在相同方向作等量的位移，使得自動傾斜器平行于初始位置向上平移。左一帝搖一的作右«合搖臂的工作原理4此相同）用朗變即撞回桿向右用胡變即攆被桿向
