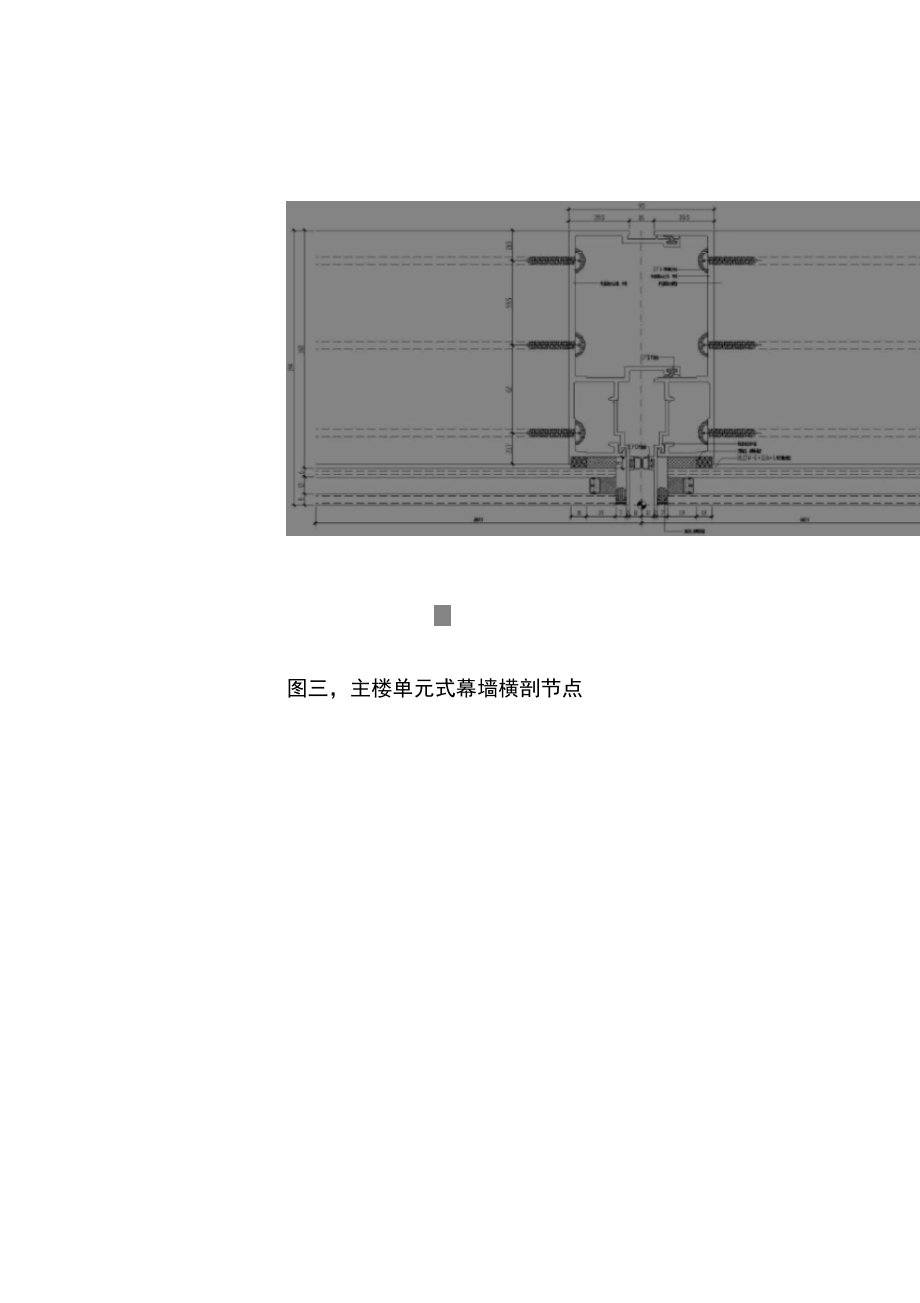

建筑幕墻工程各幕墻系統介紹1.1本工程的主要幕墻系統如下:(1) 主樓單元式幕墻系統：主樓人字形立面幕墻系統為單 元式幕墻結構形式，采光位置玻璃面板采用 8/6Low-E+12(氬 氣)+8/6中空鋼化玻璃；樓層處及窗下墻位置玻璃面板采用8厚鍍膜鋼化單層玻璃，顏色同大面LOW-E玻璃，后置10厚硅酸鈣板及100厚保溫巖棉。詳細見下圖。圖一，主樓單元式幕墻背面透視圖圖二，主樓單元式幕墻正面透視圖圖三，主樓單元式幕墻橫剖節點lullL'XhnMRK«|iEhrMt IMAMil圖四，主樓單元式幕墻豎剖節點(2) 主樓橫向鋁合金裝飾線條圖五，主樓橫向鋁合金裝飾線條豎剖節點(3) 裙樓框架式玻璃幕墻圖六，裙樓框架式玻璃幕墻正面透視圖圖六，裙樓框架式玻璃幕墻背面透視圖(4) 裙樓縱向玻璃線條H乜圖七，裙樓縱向玻璃線條橫剖節點
