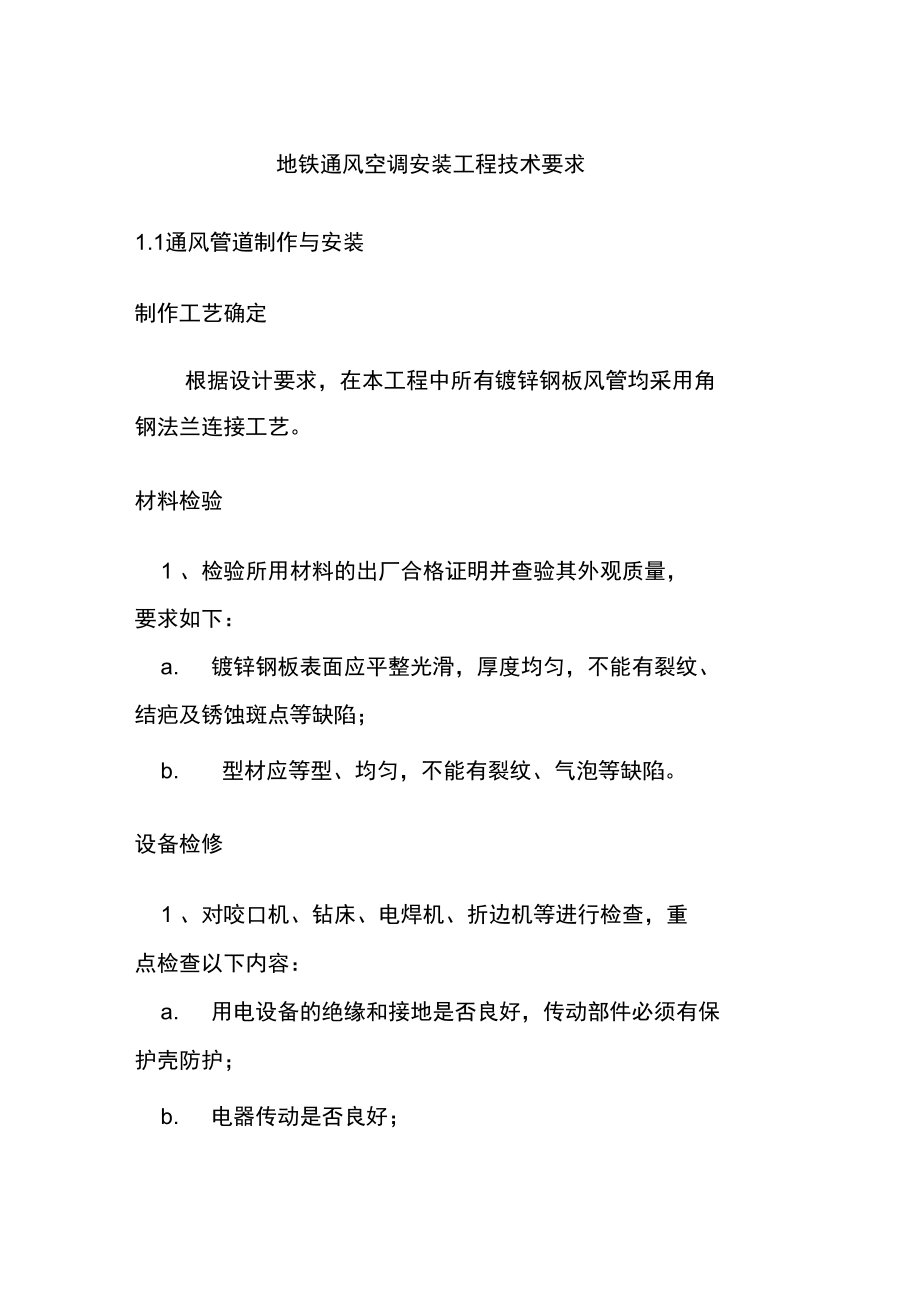

地鐵通風空調安裝工程技術要求

1、地鐵通風空調安裝工程技術要求1.1通風管道制作與安裝制作工藝確定根據設計要求，在本工程中所有鍍鋅鋼板風管均采用角 鋼法蘭連接工藝。材料檢驗1 、檢驗所用材料的出廠合格證明并查驗其外觀質量， 要求如下：a. 鍍鋅鋼板表面應平整光滑，厚度均勻，不能有裂紋、 結疤及銹蝕斑點等缺陷；b. 型材應等型、均勻，不能有裂紋、氣泡等缺陷。設備檢修1 、對咬口機、鉆床、電焊機、折邊機等進行檢查，重 點檢查以下內容：a. 用電設備的絕緣和接地是否良好，傳動部件必須有保 護殼防護；b. 電器傳動是否良好；c. 用電設備的漏電保護措施是否良好；d. 機械傳動部分的清潔、潤滑和堅固，根據所加工材料 規格對設備進行調整，

2、確保設備達到實際作業要求。1.1.4 繪制加工草圖1 、風管在車站站廳層規劃區域內進行制作，實行流水 線作業方式。應根據通風與空調施工圖繪制風管加工草圖。 在風管與設備的碰頭、風管之間的連接短管及一些特殊部 位，留出活接口，待安裝階段結合現場實際情況實測尺寸進 行制作。a. 繪制加工草圖需根據所用材料規格和咬口類型確定 每件風管的尺寸，且要盡量減少裁邊和拼接，嚴禁風管出現 十字拼接縫。風管制作長度在滿足規范要求，特殊部位長度 以實測尺寸為準。b. 先確定系統中彎頭、三通及變徑管的尺寸，再確定其 間直管段的長度，直管段的長度要求與 a 條一致。c. 對于穿越建筑墻體的風管，風管長度比墻體厚度至少

3、大200mm確保安裝的連接法蘭不在墻體內。1.1.5 風管制作工藝流程1 、領料t板材展開、法蘭下料t板材剪切、法蘭焊接 -倒角、法蘭鉆孔-咬口-風管折邊-風管成型-法蘭鉚接 T風管翻邊T檢驗、涂膠。具體要求：a. 下料剪切。根據加工單的尺寸進行下料，剪切前必須復核尺寸，以免有誤，嚴禁使用熱加工方式下料；b. 板材下料后軋口前，必須使用機械或剪刀進行倒角；c. 風管采用聯合角咬口，要調整好咬口機的齒輪間隙， 保證咬口的松緊適度、尺寸準確。合管時要使用木錘式有膠 皮套的錘子，以確保合管后風管的美觀，咬縫及四角處無開 裂現象和孔洞；d. 法蘭下料后必須進行調直，而后在鉆床上加工鉚釘 孔，鉚釘孔間距

4、在120mm-150mr之間，鉚釘規格選用？4;e. 法蘭由四根角鋼組焊而成，組焊必須平臺工裝上進行，工裝上須有夾具卡緊，且采用長邊夾短邊的方式，且焊 接成的法蘭內徑比風管外徑大1-3mm；f. 法蘭焊接焊縫不應有夾渣、燒穿等缺陷，飛濺物應 清理干凈，焊接變形應矯正；g. 法蘭組焊完成并清理藥皮、焊渣后，在鉆床上組對進 行螺栓連接孔加工，以保證法蘭的互換性，連接孔間距在 120mm-150mr之 間。風管材料選擇1 、材料a.風管采用鍍鋅鋼板，且穿越封閉樓梯間的風管需包覆 防火板分隔，鍍鋅鋼板板厚選擇如下：矩形風管長邊尺通風空調風管壁排煙風管壁厚法蘭（寬x厚）寸 B (mm)厚(mm)

5、(mm)B< 3200.50.825x3320<BW 4500.60.825x3450<BW 6300.80.825x3630<BW10000.81.040x41000VBW12501.01.040x41250VBW20001.01.240x42000VBW 40001.21.650x5注：表中風管板材厚度要求不適用于穿越放火隔墻的預埋 管，其厚度及施工方法應按防、排煙系統設備及附件選用 與安裝07K103-2嚴格執行。b.車站空調通風系統所用到的靜壓箱均采用鍍鋅鋼板 制作，并需采用保溫厚度為 50mm容重為48Kg/m3的環保型 離心玻璃棉板進行保溫，保溫層外應貼專用

6、防火防潮鋁箔作 為隔汽防潮保護層，燃燒等級為A級。排煙系統柔性短管的制作材料必須為不燃材料。軌頂排熱風道采用結構風道，當 結構風道接入排風小室困難時，可采用2mm?鋼板風管。風管的連接1 、連接要求a.風管咬口采用聯合角咬口方式，咬口縫的寬度滿足設計要求以及相關規范。 風管套入連接法蘭后， 端面必須翻邊，翻邊高度不得小于6mm翻邊應平整、緊貼法蘭且寬度均勻。法蘭與風管的連接方式，采用翻邊鉚接。待組裝的風管管段 和法蘭，應達到各自的制作質量要求，方能進行組裝。b. 風管及連接法蘭制作偏差要求滿足設計要求以及相 關規范。c. 為避免加工場內風管半成品過多造成不易堆放，應先 制作大系統公共區風管，再

7、制作設備用房風管；后制作小系 統風管。制作好的管件安裝前應根據加工草圖的尺寸組配， 并檢查規格、數量和質量，按通風空調系統進行編號，防止 在運輸過程中拉亂，減少安裝時的忙亂現象。d. 風管加固規定滿足設計要求。對三通、彎頭等管件檢 查達到要求后，按加工草圖把某一個系統相鄰的三通或彎 頭，用螺絲臨時連接起來，計算出兩個三通之間需要連接的 直管長度。e. 柔性短管長度一般為 150250 mm,其接縫處應嚴密和牢固，安裝時應注意松緊要適當，不得扭曲，并不得作為 異徑管使用。柔性短管按不同系統采用不同的材質。f. 風管法蘭連接時，應墊合適的法蘭墊料：一般普通風 系統中風管與風管，風管與風機之間的密封

8、墊片，采用無石棉環保型墊片；排煙系統風管應選用耐溫280C, 小時的無石棉環保型墊片，厚度均為35mm墊料要與法蘭齊平，不得凸入管內。風管法蘭的連接螺栓應均勻擰緊，防止因不 平整引起的漏風。連接法蘭的螺絲、螺母應在同一側（整根 風管）。風管立管法蘭穿螺栓，要從上往下穿，螺桿方向朝 下，以保護螺紋不被水泥砂漿等破壞。1.1.8 風管支吊架安裝1 、安裝要求a. 本工程部分采用綜合吊架技術 , 施工單位務必詳細審 閱管線綜合圖紙，綜合吊架采用廠家成套產品，廠家進行綜 合吊架的深化設計，施工單位負責安裝，廠家技術配合。b. 針對部分區域不采用綜合吊架的地方，采取人工加工 支吊架的方式。支吊架安裝前，按風管的中心線標高，計算 出吊桿的長度，并結合裝飾專業，仔細核查風管安裝有無與 吊頂“打架”的現象發生。風管標高確定后，按照風管系統 所在的位置，確定支、吊架等形式。風管支、吊架的制作嚴 格按照國標 08K132 用料規格和做法制作。d. 支吊架安裝是風管安裝的第一道工
