變速恒頻雙饋風力發電機的主要優點和基本原理

1、變速恒頻雙饋風力發電機的原理和優點研究 變速恒頻發電技術變速恒頻發電技術是一種新型風力發電技術，其主要優點在于風輪以變速運行。這一調速系統和變槳距調節技術環節結合起來，就構成了變速恒頻風力發電系統。其調節方法是：起動時通過調節槳距控制發電機轉速；并網后在額定風速以下，調節發電機的轉矩使轉速跟隨風速變化，保持最佳葉尖速比以獲得最大風能；在額定風速以上，采用失速與槳距雙重調節、減少槳距調節的頻繁動作，限制風力機獲取的能量，保證發電機功率輸出的穩定性和良好的動態特性，提高傳動系統的柔性。上述方式目前被公認為最優化的調節方式，也是未來風電技術發展的主要方向。其主要優點是可大范圍調節轉速，使風能利用系數

2、保持在最佳值；能吸收和存儲陣風能量，減少陣風沖擊對風力發電機產生的疲勞損壞、機械應力和轉矩脈動，延長機組壽命，減小噪聲；還可控制有功功率和無功功率，改善電能質量。盡管變速系統與恒速系統相比，風電轉換裝置中的電力電子部分比較復雜和昂貴，但成本在大型風力發電機組中所占比例并不大，因而大力發展變速恒頻技術將是今后風力發電的必然趨勢。目前，采用變速恒頻技術的風力發電機組，由于采用不同類型的發電機，并輔之相關的電力電子變流裝置，配合發電機進行功率控制，就構成了形式多樣的變速恒頻風力發電系統。主要有以下幾類：鼠籠型異步發電機變速恒頻風力發電系統、繞線式異步發電機變速恒頻風力發電系統、同步發電機變速恒頻風力

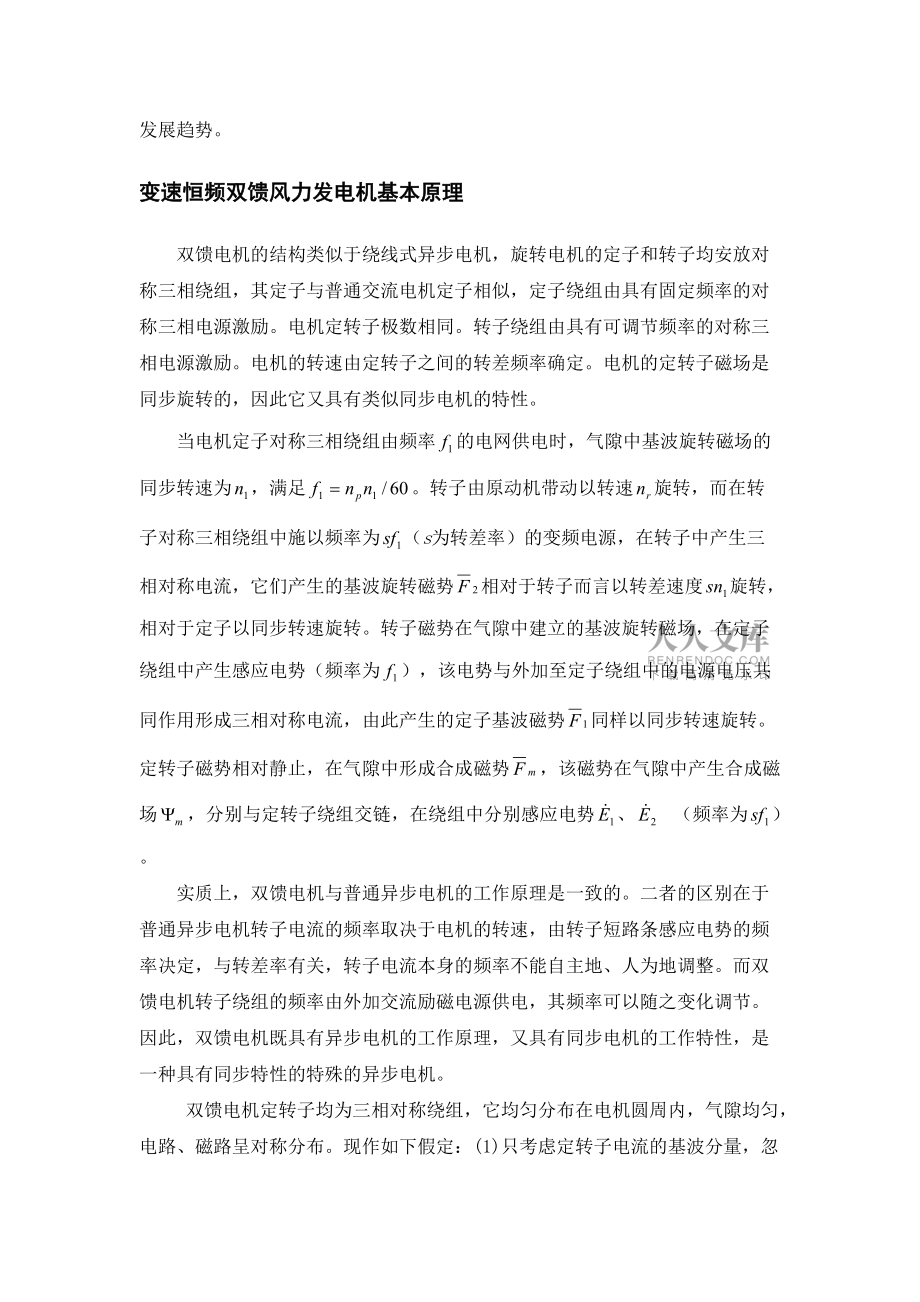

3、發電系統、雙饋發電機變速恒頻風力發電系統。其中，由雙饋發電機構成的變速恒頻控制方案是在轉子電路實現的，采用雙饋發電方式，突破了機電系統必須嚴格同步運行的傳統觀念，使原動機轉速不受發電機輸出頻率限制，而發電機輸出電壓和電流的頻率、幅值和相位也不受轉子速度和瞬時位置的影響，變機電系統之間的剛性連接為柔性連接?；谥T多優點，由雙饋發電機構成的變速恒頻風力發電系統已經成為目前國際上風力發電方面的研究熱點和必然的發展趨勢。變速恒頻雙饋風力發電機基本原理雙饋電機的結構類似于繞線式異步電機，旋轉電機的定子和轉子均安放對稱三相繞組，其定子與普通交流電機定子相似，定子繞組由具有固定頻率的對稱三相電源激勵。電機定

4、轉子極數相同。轉子繞組由具有可調節頻率的對稱三相電源激勵。電機的轉速由定轉子之間的轉差頻率確定。電機的定轉子磁場是同步旋轉的，因此它又具有類似同步電機的特性。當電機定子對稱三相繞組由頻率的電網供電時，氣隙中基波旋轉磁場的同步轉速為，滿足。轉子由原動機帶動以轉速旋轉，而在轉子對稱三相繞組中施以頻率為（s為轉差率）的變頻電源，在轉子中產生三相對稱電流，它們產生的基波旋轉磁勢相對于轉子而言以轉差速度旋轉，相對于定子以同步轉速旋轉。轉子磁勢在氣隙中建立的基波旋轉磁場，在定子繞組中產生感應電勢（頻率為），該電勢與外加至定子繞組中的電源電壓共同作用形成三相對稱電流，由此產生的定子基波磁勢同樣以同步轉速旋轉

5、。定轉子磁勢相對靜止，在氣隙中形成合成磁勢，該磁勢在氣隙中產生合成磁場，分別與定轉子繞組交鏈，在繞組中分別感應電勢、（頻率為）。實質上，雙饋電機與普通異步電機的工作原理是一致的。二者的區別在于普通異步電機轉子電流的頻率取決于電機的轉速，由轉子短路條感應電勢的頻率決定，與轉差率有關，轉子電流本身的頻率不能自主地、人為地調整。而雙饋電機轉子繞組的頻率由外加交流勵磁電源供電，其頻率可以隨之變化調節。因此，雙饋電機既具有異步電機的工作原理，又具有同步電機的工作特性，是一種具有同步特性的特殊的異步電機。雙饋電機定轉子均為三相對稱繞組，它均勻分布在電機圓周內，氣隙均勻，電路、磁路呈對稱分布。現作如下假定：

6、(1)只考慮定轉子電流的基波分量，忽略諧波分量。(2)只考慮定轉子空間磁勢基波分量。(3)忽略磁滯、渦流損耗和鐵耗。(4)變頻電源可為轉子提供能滿足幅值、頻率及功率因數要求的電源，不計其阻抗與損耗。定子方正方向按發電機慣例定義，轉子方正方向按電動機慣例定義。與分析感應電機的方法類似，根據磁勢與電勢平衡原則，將轉子方各物理量折算至定子方，可得基本方程式如下：式中，為定子電壓，為定子電流，為定子電阻，為定子漏抗，為折算后的轉子電壓，為折算后的轉子電流，為折算后的轉子電阻，為折算后的轉子漏抗，為激磁電流，為激磁電阻，為激磁電抗，為轉差率，、為感應電勢。另外，由于，故忽略。對于發電機，若軸上輸入的機械

7、功率為，根據能量守恒原理，有：于是則電磁轉矩可表示為： 式中，為轉子機械角速度，。由機械功率表達式可導出電磁轉矩表達式，它由三個分量組成，即：式中， 可見，為一感應轉矩。當一定時，由定子電壓的幅值大小確定。時，為拖動轉矩；時，為制動轉矩，也就是說其轉矩性質視的正負而定。恒為制動轉矩。當一定時，由轉子電源電壓的幅值大小確定。是由定轉子磁場相互作用產生的，可看作同步轉矩，其值可正可負。因此，在一般情況下，雙饋電機的電磁功率和電磁轉矩不但與轉差率有關，還與定轉子電壓幅值以及它們之間的相位差角有關，這是從雙饋電機整個外部特性來考慮問題的，將其看作只受定轉子方兩個外加電壓源作用。由于轉子繞組始終可以看作

8、受兩個頻率都是轉差頻率的電壓源作用，一個是轉子感應電勢（，為轉子靜止時，轉子開路感應電勢），另一個是轉子繞組外加電壓。因此，不妨換個角度，從電機的轉子方來考慮電磁功率和電磁轉矩。定義轉子繞組外加電壓與轉子感應電勢之間的夾角為，定轉子方功率因數角分別為和，則由等值電路可得：將上式用Euler公式展開后取實部和虛部，并分別定義轉子電流的有功分量為、無功分量為，則有： （1） （2）若將雙饋電機看作特殊的異步電機，則由異步電機的統一轉矩公式，可得雙饋電機的電磁轉矩表達式為：式中，為由電機參數所決定的常數。上式表明，交流勵磁雙饋發電機的電磁轉矩與轉子電流的有功分量成正比，因而通過轉子電流的有功分量就可

9、以控制雙饋發電機定子端口的有功功率；而轉子電流的無功分量則可以控制雙饋發電機定子端口的無功功率。當時，電機次同步運行，轉差功率為，表示電磁功率一部分由轉子方電源提供，此時原動機提供的機械功率為；當時，電機超同步運行，轉差功率為，表示轉子方電源吸收由電機氣隙回饋的一部分電磁功率，此時原動機提供的機械功率為，表示定子方發出的電功率以及轉子方電源吸收的電功率全部由原動機承擔。式（1）與式（2）表明，獨立調節轉子方外加電壓的幅值和相位角就可以控制雙饋發電機定子端口的有功功率和無功功率。在轉差率保持不變的情況下，如果轉子電流有功分量發生變化，只要適當調節的幅值和相位角，就可以保持轉子電流無功分量不變，或

10、者使定子端口的有功功率和無功功率保持一定的功率因數關系。式（1）與式（2）亦同時表明，若轉子方外加電壓的幅值和相位角取適當?shù)闹?，?dāng)轉差率為正值時（），轉子電流的有功電流分量可以為正值，電機次同步運行，定子發出有功功率；當轉差率為負值時（），轉子電流的有功電流分量可以為負值，電機超同步運行，但定子同樣發出有功功率。通過對等值電路的分析和計算，可以將雙饋發電機的控制規律看作轉差率s 、轉子勵磁電源電壓（包括其幅值、相位和頻率）以及與之間的相位差角這三個量的函數，這三個量中任意量變化都將影響電機運行性能。因此，若要使電機達到某種穩態，則可以利用這三個量來進行控制。雙饋發電系統作為可再生能源獲取的執行

11、部件，屬于典型的分布式發電系統。因此，分布式發電系統的通用問題，如孤島效應等，都值得在雙饋發電系統中進行研究。雙饋發電系統在和常規的大電網并聯運行時，對電網電壓的擾動的響應，包括不對稱電網、電壓跌落、電網電壓諧波、電網電壓相位及頻率波動等，也是很有必要進行研究的。參考文獻1 王承熙等. 風力發電. 北京: 中國電力出版社, 20032 陳雷. 大型風力發電機組技術發展趨勢. 可再生能源, 2003, 107（1）: 2733 秦曉平等. 感應電動機的雙饋和串級調速. 北京: 機械工業出版社, 19904 葉啟明. 大型風力發電機組系統的結構與特點. 華中電力, 2002, 15（2）: 67685 黃順禮, 魏曉玲, 黃春陽. 第五次全國電機學術討論會論文集述評. 電
