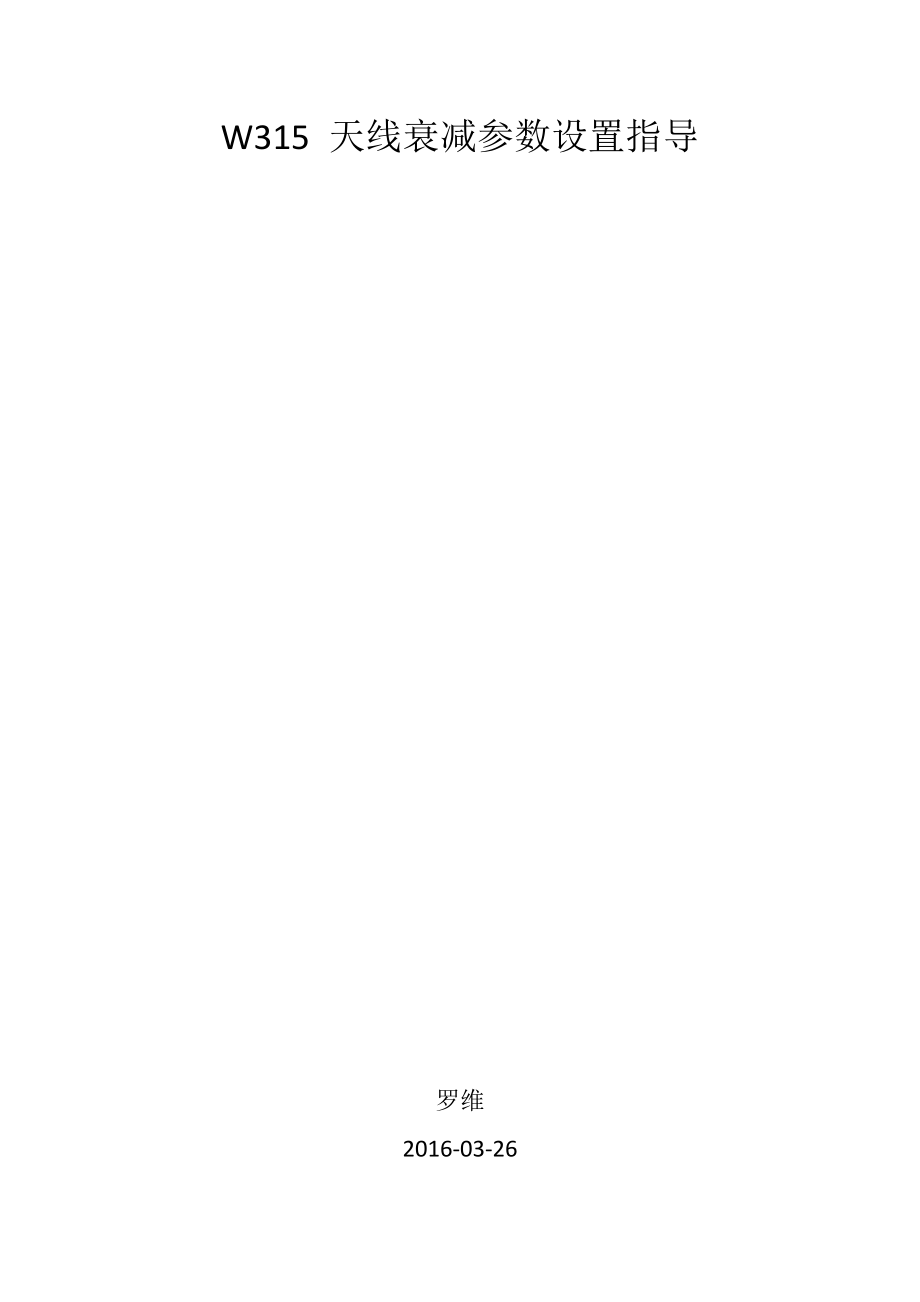

W315天線衰減參數設置指導文檔-20160326

1、W315 天線衰減參數設置指導羅維2016-03-26目錄1 概述本文檔說明W315B等校準時射頻通道連接天線的機型的校準衰減參數如何設置，所有設計為校準時不斷開射頻通道和天線的連接的機型（以下簡稱帶天線校準）的RF校準過程均可參考本文檔的說明。帶天線校準的生產方式為校準完后無需進行連錫或上料即可直接進行下一站測試，且校準時仍需要治具上有射頻頭直接和充分接觸被測試樣機上的射頻測試環來進行校準；由于帶天線校準方式的參數受外部環境（治具，屏蔽箱，樣機PCB批次）影響較大，因此每次外部環境出現變化時需重新驗證參數偏差，偏差超過1dB時需重新校準衰減參數；2 基本概念說明2.1 校準RF校準是目前大部

2、分射頻芯片貼片成為產品后生產時必須的一步，因為射頻信號設計要求非常精確，而芯片出廠后經過貼片變成的產品外圍電路各不一樣，同樣產品的參數也會受到外圍電路物料批次，物料的精確度公差，PCB板的批次和公差等影響各自不同，因此需要通過校準使得這些外部參數不同的產品都呈現比較一致的射頻信號精確度，如下圖圖中的手機信號用手機的大小來表示，可以看到校準值為0時，信號是大小參差不齊的，而校準后如下，可見所有手機的信號都基本為一致的大?。盒?zhǔn)時的信號流向如下圖，射頻信號經過射頻電路放大和調諧后成為高頻信號，經過測試環或測試座導入到校準治具再導入到RF測試儀器測試和調整該射頻信號的強度和頻率等參數，校準完畢后撤去

3、校準治具和儀器，校準好的射頻信號就通過外置或內置天線輻射出去；目前射頻校準一般有3種方式，一一說明如下，其中1和3不在此文檔討論范圍：1 傳導校準，當校準時，測試環或測試座會斷開和天線的連接，如下圖，傳導校準的優勢是最準確，適用于對產品一致性和精確性較高的產品，但是在校準測試完成后需要重新連接天線通道（連錫或上0歐姆電阻），費時費人工并且?guī)頋撛诘腻e誤隱患（需增加工位確認天線通道已正確連接并有有效測試手段）；2 帶天線校準，校準時，不會斷開射頻通道和天線的連接，射頻信號部分通過天線輻射到空間，部分通過校準治具進入測試儀器，因此需要把天線帶來的損耗作為線損的一部分計算入線損，本文檔即說明如何正確

4、的設置天線的損耗值，校準完后撤去校準治具和儀器，無需再作其他動作即可進入下一步測試，此校準方式的特點是，校準值相對準確，校準完無需工位連接天線和測試天線是否正確連接，優點是在精確度和省時省人工中找到一個較好的平衡點，缺點是天線線損參數測算比較麻煩，并且容易受批次和環境的影響需要經常調整和確認，對工廠生產的工程要求較高；3 寫金機參數和輻射測試，此方式不逐一校準每個樣機，而且通過抽檢同一批次樣機中5-10pcs樣機，使用傳導校準得到校準參數后，綜合出一個平均值校準參數，將其作為標準校準參數（即金機），寫入每個待校準樣機，然后通過測試驗證合格即校準完成，測試時，將天線空中輻射衰減的參數視為線損，因

5、此天線通道在校準和測試的過程中也是一直相連接的，優點是節省了校準時間，生產時間短且無需額外人工，缺點是產品一致性較差，只適用于對產品要求不高的情況；2.2 Wifi信道和制式 WIFI模塊的工作信道編號和信道中心頻率如表1所示。表1 2.4 GHz 頻段信道方案共13個信道，其中中國使用1-11，歐洲使用1-13，美國使用1-13；目前IEEE802.11最新制式已更新到802.11ah，最常用的仍然是802.11 b/g/n，11n后面是11ac，11ad，11ah，下面詳細說明生產中經常遇到的11b，11g，11n；11b：較老的制式，只支持CCK和 調制，速率從1Mbps到最高11Mbp

6、s，因此提到11Mbps時一般是指11b制式；11g：11b的更新制式，支持ofdm調制，速率從6Mbps到54Mpbs，一般用54Mbps指代11g制式；11n：11g的大幅更新制式，支持調制更高，支持40M帶寬，支持mimo，支持5.8g，但是目前大部分生產的11n模塊只支持到單天線，130Mbps，單2.4G，并未完全支持所有的11n協議特性；2.3 W315B主芯片瑞昱方案校準特點目前主流的wifi芯片校準方案都是只校準晶振頻率和各信道發射功率，無需校準RX參數，而發射功率的目標功率的目標功率則根據芯片方案不同而不同，W315b使用瑞昱的8711af主芯片，校準時先將晶振頻率校準到+-

7、1ppm之內，再校準5個信道的11b發射功率和5個信道的11n 40M發射功率，如下圖所示：(圖示以筑波測試工具為示例，嘉多利測試工具格式不同原理相同)此項為晶振校準，目標是通過調整XTAL的值，將誤差（即offset）調整到+-1ppm之內，可以看到測試工具調整XTAL到37后誤差值減小為-0.73符合要求，于是晶振校準完成，最終校準值為37；此項為功率gain值校準，目的是測試和校準輸出準確的功率值，gain值為wifi IC的功率設定值，一般來說1gain值大致為輸出0.5dbm功率，即Wifi IC將gain值設為30時將大概輸出15dbm功率，但是由于每個Wifi IC，外圍電路，P

8、CB的不同，Wifi IC 的功率輸出值需要校準才能達到協議的精確度要求，即通過校準工具軟件命令wifi IC將輸出gain值設定為特定值，然后通過RF測試儀器測試此時的真實功率輸出值，最后調整gain值使輸出功率達到目標功率的精確度要求范圍內（如11b要求校準目標功率為16dbm+-0.5dbm），將校準后的gain值寫入Wifi IC的片內ROM區，Wifi IC即可根據校準表輸出符合精確度要求的射頻功率；可以看到此處校準分為兩步，第一步為調節gain值找到每個待校準信道符合目標功率要求的gain值，第二步為將校準值逐一的打印出來供使用者比對。瑞昱方案目前只校準11b制式下的1，4，7，1

9、1，13 信道下的gain值和11n ht40制式下的3，4，7，10，11信道下的gain值（即校準值只有10個值，分別為11b下發射功率為16dbm的1，4，7，11，13信道的gain值和11n ht40下發射功率為13dbm的3，4，7，10，11信道的gain值），54M ofdm的gain值采用11n ht40的gain值+2，11n ht20的gain值則直接采用11n ht40的gain值，不做校準，但是可以手動設置此2個差值，當芯片批次出現偏差時可以調整差值，如圖中的HT20_Diff_A即為ht20和ht40的差值，圖中設置為1個gain值，OFDM_Diff_A則是 54

10、M ofdm和ht40的差值，圖中設置為3個gai值；最后，當功率校準值確定后，校準軟件將讀取Wifi IC內部的溫度寄存器，作為溫度校準的參考校準值?？傊?個晶振校準值，10個（5個信道2個制式）的功率校準值，2個制式的差值，1個溫度校準值構成了瑞昱方案的整個校準表。2.4 插損值設置說明此圖可以直觀的看到校準表中的值是如何在Wifi IC芯片中存放的，左邊為Wifi IC的實際地址中存放的數據，右邊為根據地址中數據代表的意義讀取出來的校準值表，可以看到此Wifi IC的Mac地址為DC330D0060A5，溫度校準值為1A（16進制），晶振校準值為2C（16進制），而功率校準值則是CH1

11、，CH2共用一個校準值，Ch3，CH4，CH5 共用一個校準值，CH6，CH7，CH8共用一個校準，CH9，CH10，CH11共用一個校準值，CH12，CH13共用一個校準值，CH14一般不校準，根據內部算法給出一個默認值。因此插損值的設置也和校準值一樣，將CH1，CH2設為同一插損，CH3，CH4，CH5設置為同一插損，其他的類推即可。由于每個測試軟件的插損值設置不太一樣，但是原理相同，即需要設置2412(CH1)到2472（CH13）每個Channel的插損值，其中信道分組相同的信道插損值設置一樣即可，如下圖筑波的測試軟件，插損值分為2部分設置，一部分為總插損值，即IQ_Fixed_ATT

12、EN_2_4_CHAIN1 =11（CHAIN1代表4拖1中的第一臺儀器）,此值的含義代表信道1-13所有信道上都疊加了11db的插損值，另一部分為各信道的單獨插損值，即下面的表中的2412 4.3等等，則是每個信道的單獨調整插損值，比如2412信道，總的插損值為11db，單獨插損值為4.3，則最終2412信道的插損值為11+4.3=15.3db，其他信道類似。嘉多利的測試軟件，則沒有總插損值的概念，直接設置各信道的插損值即可，如上圖的筑波的插損值，對應嘉多利的測試軟件的設置即是2412 15.32427 13.92442 13.92462 12.32472 12.32.5 IEEE802.1

13、1 b/g/n射頻參數要求IEE802.11 協議中有很多參數要求，工廠中一般只進行頻偏，發射功率，EVM幾項主要參數的測試，如下頻偏：協議要求+-10PPM，生產中要求+-5PPM；發射功率：瑞昱方案11b 要求14.5-17dbm，54M要求12.5-15dbm，11n要求11.5-14dbm；EVM：協議要求如下圖為11b 35%（約-5db）11g54M -25db，11n ht40 mcs7 -25db,一般研發設計要求為至少3db裕量；速率(Mbps)EVM (dB)11g速率(Mbps)EVM (dB)11nData Rate(Mbps)EVM (%)11b6-5BPSK1/2-

14、51359-8QPSK1/2-823512-10QPSK3/4-105.53518-1316-QAM1/2-13113524-1616-QAM3/4-1636-1964-QAM2/3-1948-2264-QAM3/4-2254-2564-QAM5/6-253 天線插損設置說明及步驟3.1 材料準備準備10-30pcs樣機，以及相應數量的Rf cable線（或Ipex座亦可），RF測試儀器一臺，10db衰減器，屏蔽箱，射頻線，測試治具一個，最終得出的參數大部分由樣機的PCB特性決定，小部分和測試治具及屏蔽箱有關； 樣機 RF cable線 IPEX座 焊好RF cable的樣機3.2 測試步驟3

15、.2.1 測試傳導參數將10個（以10個為例）樣機的R206電阻跳接到R207及IPEX座一側，以去除天線對校準的影響，如下圖所示，并全部焊接上RF cable；此時不使用10db衰減器，測量并設置RF線，屏蔽箱轉接的插損，之后使用自動校準工具得到一組cable 校準的參數，此組參數即為標準校準參數，我們插損值設置的目的就是在天線連接在射頻通道上時同樣能校準出和標準參數幾乎一致的參數；舉例說明，目前手中有1-10號機，校準出來的數據可能如下所示，需記錄這些參數以備后續步驟使用。1號機，使用cable校準參數可能如下：2號機，使用cable校準參數如下：3號機，使用cable校準參數如下4-10

16、號機省略，根據上面的圖示，我們可以總結出1-3號機的校準參數如下：1號機： 2412 （CH1） 11b 25 11n 312427 （CH4） 11b 25 11n 322442 （CH7） 11b 26 11n 332462 （CH11） 11b 32 11n 362472 （CH13）11b 33 11n 362號機：2412 （CH1） 11b 27 11n 312427 （CH4） 11b 27 11n 312442 （CH7） 11b 27 11n 322462 （CH11） 11b 32 11n 352472 （CH13）11b 33 11n 353號機2412 （CH1） 11

17、b 26 11n 312427 （CH4） 11b 26 11n 312442 （CH7） 11b 26 11n 322462 （CH11） 11b 32 11n 352472 （CH13）11b 33 11n 353.2.2 設置初步線損并測試首先，將所有樣機的cable線去掉，R207恢復到R206位置，此時所有樣機即恢復生產RF的校準狀態；然后，根據經驗值，設置一個大概的線損，如果之前有測試數據，可以直接先設置為上一次的線損值參數，此處舉例我們設置為13db，各信道相同，其中10db為10db衰減器帶來的衰減，3db為RF射頻線和屏蔽箱的衰減，天線帶來的衰減暫時未知未計入。最終設置如下：

18、最后，使用這組線損參數，對樣機進行校準并記錄校準數據，如下舉例，此時校準1，2，3號機的結果如下：1號機2號機3號機總結數據為1號機（13dB線損）： 2412 （CH1） 11b 30 11n 352427 （CH4） 11b 30 11n 372442 （CH7） 11b 29 11n 372462 （CH11） 11b 31 11n 352472 （CH13）11b 32 11n 352號機（13dB線損）：2412 （CH1） 11b 31 11n 362427 （CH4） 11b 32 11n 362442 （CH7） 11b 29 11n 342462 （CH11） 11b 32

19、11n 352472 （CH13）11b 33 11n 353號機（13dB線損）：2412 （CH1） 11b 32 11n 372427 （CH4） 11b 32 11n 362442 （CH7） 11b 30 11n 362462 （CH11） 11b 34 11n 372472 （CH13）11b 35 11n 363.2.3 計算新線損根據校準出來的校準值，計算目前線損的誤差，并修改當前線損，主要換算方法為1gain值=0.5db，首先我們統計3個樣機的gain和cable的標準gain值差別如下（11b的gain值作為計算，11n的gain值作為驗證不參與線損的計算）：1號機（13dB線損）： 2412 （CH1） 11b 5（30-25） 11n 4（35-31）2427 （CH4） 11b 5（30-25） 11n 5（37-32）2442 （CH7） 11b 3（29-26） 11n 4（37-33）2462 （CH11） 11b -1（31-32） 11n -1（35-36）2472 （CH13）11b -1（32-33） 11n -1（35-36）2號機（13dB線損）：2412 （CH1） 11b 4（31-
