模板支架監理實施細則

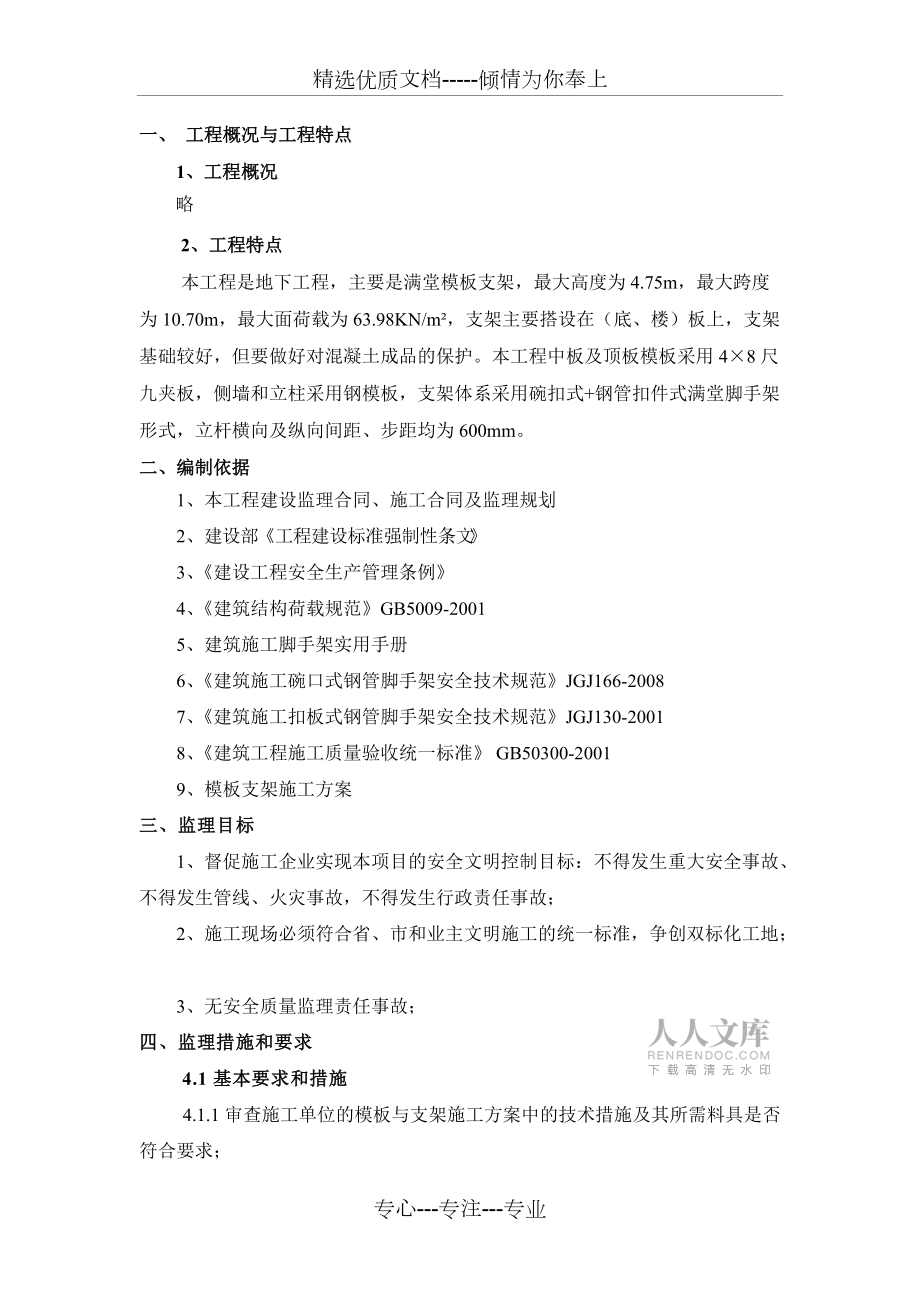

1、精選優質文檔-傾情為你奉上模板支架工程監理實施細則目 錄1、工程概況與工程特點 1.1工程概況 1.2工程特點2、編制依據3、監理目標4、監理措施和要求4.1基本要求和措施4.2 模板工程4.3模板支撐的搭設與使用4.4模板支撐系統的拆除一、 工程概況與工程特點1、工程概況略2、工程特點本工程是地下工程，主要是滿堂模板支架，最大高度為4.75m，最大跨度為10.70m，最大面荷載為63.98KN/m²，支架主要搭設在（底、樓）板上，支架基礎較好，但要做好對混凝土成品的保護。本工程中板及頂板模板采用4×8尺九夾板，側墻和立柱采用鋼模板，支架體系采用碗扣式+鋼管扣件式滿堂腳手架

2、形式，立桿橫向及縱向間距、步距均為600mm。二、編制依據1、本工程建設監理合同、施工合同及監理規劃2、建設部工程建設標準強制性條文3、建設工程安全生產管理條例4、建筑結構荷載規范GB5009-20015、建筑施工腳手架實用手冊6、建筑施工碗口式鋼管腳手架安全技術規范JGJ166-20087、建筑施工扣板式鋼管腳手架安全技術規范JGJ130-20018、建筑工程施工質量驗收統一標準 GB50300-20019、模板支架施工方案三、監理目標1、督促施工企業實現本項目的安全文明控制目標：不得發生重大安全事故、不得發生管線、火災事故，不得發生行政責任事故；2、施工現場必須符合省、市和業主文明施工的統

3、一標準，爭創雙標化工地；3、無安全質量監理責任事故；四、監理措施和要求 4.1基本要求和措施4.1.1審查施工單位的模板與支架施工方案中的技術措施及其所需料具是否符合要求；4.1.2督促施工單位在搭設和拆除模板支架作業前進行技術交底，施工前，應逐級進行安全技術教育及交底，落實所有安全技術措施和人身防護用品，未經落實時不得進行施工；4.1.3搭設支架的人員，必須經過專業技術培訓及專業考試合格的專業架子工，上崗人員應定期體檢，合格后方可持證上崗，嚴禁無證操作；4.1.4 搭設支架的人員必須戴安全帽、系安全帶、穿防滑鞋；4.1.5施工前，應按規范規定和施工方案的要求對鋼管、扣件等進行檢查驗收，不合格

4、產品不得使用；4.1.6經檢驗合格的構配件應按品種、規格分類，堆放整齊、平穩，堆放場地不得有積水；4.1.7施工作業中的安全技術設施，發現有缺陷和隱患時，必須及時解決；危及人身安全時，必須停止作業；4.1.8施工作業場所有墜落可能的物件，應一律先行拆除或加以固定，上下立體交叉作業時，中間隔離設施必須安全可靠，經技術安全部驗收合格后方準作業；4.1.9當有六級及六級以上大風和霧、雨、雪天氣時應停止支架的搭設與拆除作業，雨、雪后上架作業應有防滑措施，并應掃除積雪；4.1.10不得隨意在結構排架上堆放鋼筋模板、鋼管、扣件等物品，以防高空墜物傷人等事故發生。4.2 模板工程 地鐵地下混凝土主體結構設置

5、于地下較深處，其特點是：跨距寬度較寬，空間高度較高；底板、頂板和墻板鋼筋混凝土厚度較厚；結構體設計和施工要求設置了較多誘導縫。根據其特點和施工質量要求，對模板工程的質量控制是主要控制要點之一。因此要求承包商針對模板工程編制施工方案，對分部分項不同部位的模板進行設計，繪制模板安裝施工圖，對墻體模板和大荷載頂板模板在設計過程中必須進行墻模側壓力和平臺砼模板荷載計算，使模板、圍檁、拉桿、擱柵、支撐能承受足夠荷載的強度和剛度，確保模板支撐的安全穩定。對施工過程中誘導縫、施工縫、變形縫、預埋管件、支撐和止水帶安裝等部位，應繪制模板施工安裝詳圖，以確保上述部位的施工質量。4.2.1模板及其支架應根據工程結

6、構形式、荷載大小、地基土類別、施工設備和材料供應等條件進行設計。模板及其支架應具有足夠的承載能力、剛度和穩定性，能可靠地承受澆筑混凝土的重量、側壓力以及施工荷載。模板及其支架拆除的順序及安全措施應按施工技術方案執行。在澆筑混凝土前，應對模板工程進行驗收。4.2.2澆筑上層板時，下層板應具有承受上層荷載的承載能力，或以增設支架相輔；上、下層支架的立柱應對準，并鋪設墊板。4.2.3在涂刷模板隔離劑時，不得沾污鋼筋，以免影響鋼筋與砼所結粘性能。4.2.4模板安裝應滿足下列要求：（1）模板的接縫不應漏漿；在澆筑混凝土前，木模板應澆水濕潤，但模板內不應有積水；（2）模板與混凝土的接觸面應清理干凈并應涂刷

7、隔離劑，但不得采用影響結構結粘性能或妨礙裝飾工程施工的隔離劑；（3）澆筑混凝土前，模板內的雜物應清理干凈；4.2.5對跨度不小于4m的現澆鋼筋混凝土梁、板，其模板應按設計要求起拱；當設計無具體要求時，起拱高度宜為跨度的1/10003/1000。4.2.6固定在模板上的預埋件、預留孔和預留洞均不得遺漏，且應安裝牢固，其偏差應符合下表的規定。項 目允許偏差預埋鋼板中心線位置3預埋管、預留孔中心線位置3插筋中心線位置5外露長度+10，0預埋螺栓中心線位置2外露長度+10，0預留洞中心線位置10尺寸+10，04.2.7現澆結構模板安裝的偏差應符合下表的規定。 項 目允許偏差檢驗方法軸線

8、位置5鋼尺底模上表面標高±5水準儀或拉線、鋼尺檢查截面內部尺寸基礎±10鋼尺檢查柱、墻、梁+4，-5鋼尺檢查層高垂直度不大于5m6經緯儀或吊線、鋼尺檢查大于5m8經緯儀或吊線、鋼尺檢查相鄰兩板表面高低差2鋼尺檢查表面平整度52m靠尺和塞尺檢查4.2.8底模及其支架拆除時的混凝土強度應符合設計要求；當設計無具體要求時，混凝土中強度應符合下表的的規定。構件類型構件跨度達到設計的混凝土立方體抗壓強度標準值的百分率（%）板2502，8758100梁87581004.2.9側模拆除時的混凝土強度應能保證其表面及棱角不受損傷。4.2.10模板拆除時，不應對樓層形成沖擊荷載。拆除的

9、模板和支架宜分散堆放并及時清運。4.3 模板支撐的搭設與使用4.3.1模板及其支架應根據工程結構形式、荷載大小、地基土類別、施工設備和材料供應等條件進行設計。模板及其支架應具有足夠的承載能力、剛度和穩定性，能可靠地承受澆筑混凝土的重量、側壓力以及施工荷載，并應保證結構的各部分形狀、尺寸和位置的正確性。在澆筑混凝土前，應對模板工程進行驗收。4.3.2 木模板及支撐的材質應符合下列要求：（1）木材應符合木結構工程施工質量驗收規范（GB502062002）中的承重結構選材標準，材質不宜低于a等材；（2）支撐木桿應使用松木或杉木，不得采用楊木、柳木、樺木椴木等易變形開裂的木材。木桿不得使用有腐朽、折裂

10、、枯節等疵病的木材。支撐木桿的連接結合，宜采用釘、銷或螺栓，不宜使用鐵絲或麻繩等綁扎；（3）木料上有節疤、缺口等疵病的部位，應放在模板的背面或者截去；（4）釘子的長度應為模板厚度的22.5倍。4.3.3鋼管支架桿件應采用外徑48mm，壁厚3.5mm的鋼管，其材質應符合現行國家標準碳素結構鋼（GB/T700）中Q235-A級鋼的技術要求。凡鋼管表面有凹凸狀、疵點裂紋、變形和扭曲等現象一律不準使用。每根鋼管的兩端切口須平直，嚴禁有斜口、毛口、卷口等現象。鋼管上嚴禁打孔。嚴禁將外徑48mm與51mm的鋼管混合使用；4.3.4扣件應采用可鍛鑄鐵，并應符合現行國家標準鋼管腳手架扣件（GB15831）的技

11、術要求，凡有變形、裂紋、砂眼等現象的扣件不得使用；4.3.5模板支架施工前應對模板支架體系進行計算設計，參與模板支架荷載效應組合的各項荷載及其荷載標準值應符合現行國家標準混凝土結構工程施工及驗收規范（BG50204）的有關規定。其立桿穩定性計算、壓縮變形值及抗傾覆計算應符合現行國家標準混凝土結構工程施工及驗收規范（BG50204）的有關規定。模板安裝必須按模板的施工設計進行，嚴禁任意變動；4.3.6模板支架的構造應符合下列規定：（1）每根立桿底部應設置底座或墊板；（2）立桿必須設置縱、橫掃地桿?？v向掃地桿應采用直角扣件固定在距底座上皮不大于200mm處的立桿上。橫向掃地桿亦應采用直角扣件固定在

12、緊靠縱向下方的立桿上。當立桿基礎不在同一高度時，必須將高處的縱向掃地桿向底處的延長兩跨與立桿固定，高低差不應大于1m?？窟吰律戏降牧U軸線到邊坡的距離不應小于500mm；（3）支架底層步距不應大于2m；（4）立桿接長除頂層頂步可采用搭接外，其余各層各步接頭必須采用對接扣件連接。對接、搭接應符合下列規定：a、立桿上的對接扣件應交錯布置：兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不宜小于500mm；各接頭中心至主節點的距離不宜大于步距的1/3；b、搭接高度不應小于1m，應采用不少于2個旋轉扣件固定，端部扣件蓋板邊緣至桿端的距離不應小于100mm。（5）支

13、架立桿應豎直設置，2m高度內的垂直允許偏差為15mm；（6）設在支架立桿根部的可調底座當其伸出長度超過300mm時，應采取可靠措施固定；（7）當梁模板支架立桿采用單桿立桿時，立桿應設在梁模板中心線，其偏心距不應大于25mm。4.3.7滿堂模板支架的支撐設置應符合下列規定：（1）滿堂模板支架四邊與中間每隔四排支架立桿應設置縱向剪刀撐，由底至頂連續設置；（2）高于4m的模板支架其兩端與中間每隔四排立桿從頂層開始向下每隔2步設置以下一道水平剪刀撐；（3）剪刀撐的設置應符合以下規定：a、每道剪刀撐跨越立桿的根數宜按下表的規定確定。每道剪刀撐寬度不應小于4跨，且不應小于6m，斜桿與地面的角度宜在45&#

14、186;60º之間；剪刀撐跨越立桿的最多根數剪刀撐斜桿與地面的傾角45º50º60º剪刀撐跨越立桿的最多根數n765b、必須在外側立面的兩端各設置一道剪刀撐，并應由底至頂連續設置；中間各道剪刀撐之間的凈距不應大于15m；c、剪刀撐斜桿的接長宜采用搭接，搭接應符合本細則4.2.6條第四款的規定；d、剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線至主節點的距離不宜大于150mm；4.3.8下層板結構的強度達到能夠承受上層模板、支撐和新澆混凝土的重量時，方可進行上層模板、支架的安裝。上、下層支架的立柱應對準，并鋪設墊板；4.3

15、.9模板及其支撐系統在安裝過程中，必須設置臨時固定設施，嚴防傾覆，支模應按工序進行，模板未安裝前，不得進行下道工序施工；4.3.10安裝4m以上的立柱模板和梁模板時，應搭設工作臺，不足4m的可以用馬凳上下，搭設兩層以上的支撐架體應設置登高措施；4.3.11墻模板在未裝對拉螺栓前，板面要向后傾斜一定角度并撐牢，以防倒塌。安裝過程中要隨時拆換支撐或增加支撐，以保持墻模處于穩定狀態。模板未支撐穩固前不得松動吊鉤；4.3.12平板模板安裝就位時，要在支架搭設穩固，板下橫楞與支架連接牢固后進行；4.3.13用鋼管和扣件搭設雙排立柱支架支撐梁模時，扣件應擰緊，扣件螺栓的扭力矩應符合規定，不夠時，可放兩個扣

16、件與原扣件挨緊。橫桿步距按設計規定，嚴禁隨意增大；4.3.14模板支撐體系的立桿間距應按施工方案進行布置，先在地面上放線確定立桿位置，將立桿與水平桿用扣件連接成第一層支撐架體，完成第一層搭設后，應對立桿的垂直度進行初步校正，然后搭設掃地桿并再次對立桿的垂直度進行校正，掃地桿離地不大于200mm，逐層搭設支撐體系，每搭設一層縱向橫向水平桿時，應對立桿進行垂直度校正，支撐架體的水平桿位置應嚴格按施工方案的要求設置，應一層一層進行搭設，不得錯層搭設；4.3.15五級以上大風時，應停止模板的調運作業；4.3.16模板支架搭設完畢，在投入使用前應由主管工長、架子班組長和專職技安人員一起組織驗收，驗收時，

17、必須有主管審批架子方案一級的技術和安全部門參加，并填寫驗收單；驗收時，要檢查架子所使用的各種材料、配件、工具是否符合現行國家和部頒標準、各有關規范的規定，以及是否符合施工方案的要求；4.3.17模板支撐系統搭設后至拆除的使用全過程，立桿底部不得松動，不得任意拆除任何一根桿件，不得松動扣件，不得用作起重纜風的拉結；4.3.18混凝土澆筑應盡可能使模板支撐系統均勻受載，嚴格控制模板支撐系統的施工荷載，不得超過設計荷載。在混凝土澆筑過程中應有專人對模板支撐系統進行監護，發現有松動、變形等情況，必須立即停止?jié)仓⒉扇∠鄳胧┑募庸檀胧?.4模板支撐系統的拆除4.4.1模板拆除應嚴格遵守“拆模作業”要

18、點的規定；4.4.2模板及其支架拆除的順序及安全措施應按施工技術方案執行，拆除前應對拆除方案進行技術交底，清除支架上的雜物及地面障礙物，應有專業操作人員作業，應有專人進行監護，在拆除區域內設置安全警戒線；4.4.3拆除順序應遵循由上而下，先搭后拆，后搭先拆的原則，嚴禁上下同時作業；4.4.4拆除模板一般應采用長撬杠，嚴禁操作人員站在正在拆除的模板上。已拆除的模板、拉桿、支撐等應及時運走或妥善堆放，嚴防操作人員因扶空、踏空而墜落；4.4.5拆除模板、腳手架等作業時，必須設警戒線和警示標志，有專人指揮，下方不得有其它操作人員，拆除的構件等臨時堆放離樓層邊沿不得小于1m，高度不得高于1米，任何拆卸下來的物品都不允許堆放在樓層口、通道口、腳手架邊緣等，應及時按類堆放整齊，樹立文明施工形象。4.4.6在混凝土墻體、平板上有預留洞時，應在模板拆除后，隨時在墻洞上做好安全護欄，或?qū)宓亩瓷w嚴；4.4.7拆模間隙時，應將已活動的模板、拉桿、支撐等固定牢固，嚴防突然掉落；4.4.8拆除板、梁、柱、墻模板時應注意：（1）拆除4m以上模板時，應搭腳手架或操作平臺，并設防護欄桿；（2）嚴禁
