晶體二極管及應用練習題

1、精選優質文檔-傾情為你奉上第一題 晶體二極管及應用練習題一、 填空題。1、物質按其導電性能分為 、 、 。2、半導體具有 、 、 。3、本征半導體是指 的半導體。其內部自由電子數 空穴數。4、自由電子帶一個單位的 電荷，空穴帶一個單位的 電荷，它們電性 ，電量 。5、運載電荷，形成電流的微粒稱為 。6、半導體中的載流子有 和 兩種。7、N型半導體是在 中摻入微量的 價元素形成一種 型半導體。其內部自由電子數 空穴數。8、P型半導體是在 中摻入微量的 價元素形成一種 型半導體。其內部自由電子數 空穴數。9、在一塊本征半導體基片上，采用特殊方式，使一邊形成P型半導體區域，另一邊形成N型區域，在P區

2、和N區交界面附近形成一個特殊薄層。這個薄層就是 。10、PN結的內電場方向是 。11、如果給PN結加上電壓稱為給PN結以 。12、若PN結的P區接電源的 極，N區接電源 極，稱為正向偏置，簡稱 ；若PN結的P區接電源的 極，N區接電源 極，稱為反向偏置，簡稱 。13、PN結的特性是 。即 。14、二極管的內部結構，究其本質而言，它就是一個 。15、二極管的伏安特性是指： 。16、在直角坐標系中，用橫軸表示 ，縱軸表示 。將流過二極管的電流隨偏置電壓變化而變化的關系特性，以曲線的形式描述出來，這個曲線稱為 。17、二極管的正向特性是指：在 偏置電壓作用下，流過二極管的 電流隨 電壓變化而變化的關

3、系特性。其正向特性是：在正偏壓較低（即：低于 ）時，正向電流 ，近似為 ，這個區域稱為 。在此區域內，正向電流 正偏壓變化而變化，其等效電阻 ；當正偏壓大于 后，流過二極管的正向電流隨正偏電壓變化而 變化，此區域?yàn)?，其等效電阻 。在此區域，二極管兩端的正偏電壓變化不大，近似為一個固定值，硅管約為 ，鍺管約為 。18、二極管的反向特性是指：在 偏置電壓的作用下，流過二極管的 隨 電壓的變化而變化的關系特性。其反向特性是指：在反偏壓較低（即低于 ）時，流過二極管的反向電流 ，近似為 ，這個區域稱為 。在此區域內流過二極管的反向電流 反偏壓變化，其等效電阻 。當反偏壓大于 后，流過二極管的反向電流

4、 ，此區域稱為 。在此區域內，流過二極管的反向電流隨反向偏壓的變化而 變化，其等效電阻 。19、由上述17、18題分析可知，、流過二極管的電流與二極管兩端所加的偏置電壓的變化關系是不成 比例，在坐標系中描述的曲線 ，故二極管被稱為 元件。、二極管正偏導通是有 的，并不是只要加上正偏壓就 ，而是加上正偏壓且大于 后導通。20、穩壓二極管工作于 狀態；發光二極管工作于 狀態；光敏二極管工作于 狀態；變?nèi)荻O管工作于 狀態，且 等效電容量越小。 21、用萬用表判斷半導體的電極，測試性能時，是用萬用表的 量程檔，萬用表在電阻檔時，它相當于一個 ，且紅表筆是 極，黑表筆是 極。22、二極管正負極的判斷：

5、將萬用表置于 量程檔，注意 ，然后將紅、黑表筆分別與二極管兩電極相接：若指針偏轉角度較大（大于表盤1/2），其等效電阻 ，說明二極管處于 偏，則與黑表筆相接的是 極，與紅表筆相接的是 極；若指針偏轉較低（小于表盤1/2），甚至不動，其等效電阻 ，說明二極管處于 偏，則與黑表筆相接的是 極，與紅表筆相接的是 極。23、將 轉換為 的電路稱為 電路，常見的整流電路有 、 、 三種。24、整流電路的作用是 。25、將 中的 成份濾掉的電路稱為濾波電路，常見的濾波電路有 、 、 。26、電容濾波是將濾波電容與負載 聯，這只電容是 的 電容。它是利用電容 的特性來濾波的，它向提供 電流，帶負載能力 。

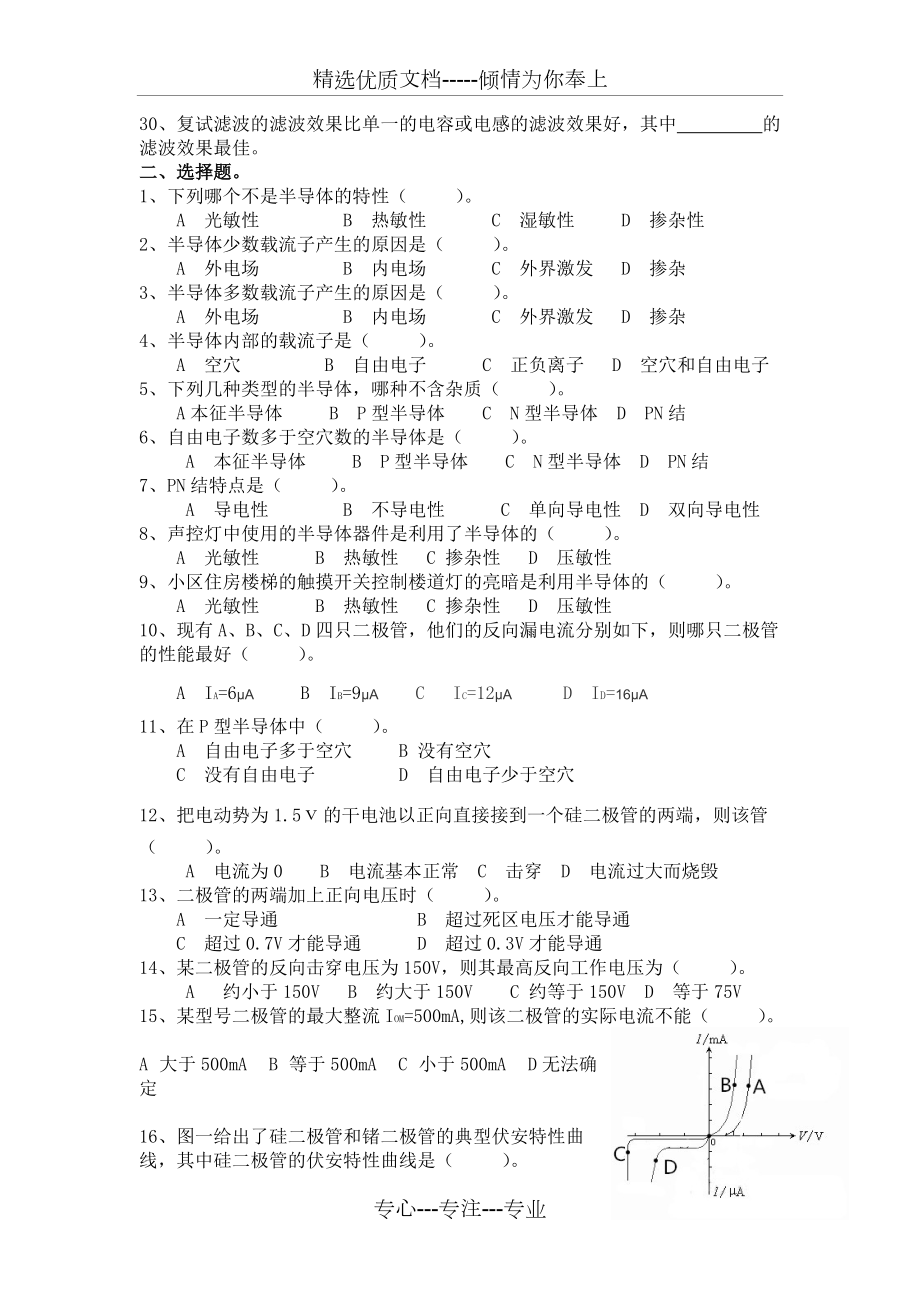

6、27、電感濾波是將濾波電感與負載 聯，它是利用電感 的特性濾波的，它向負載提供的電流 ，帶負載能力 。28、用萬用表R×100測得二極管的電阻為600，則與紅表筆相接的電極為 。29、用萬用表測得二極管的正反向電阻均接近0，表明該二極管已 ，若測得二極管的正反向電阻均為無窮大，表明該二極管已 。30、復試濾波的濾波效果比單一的電容或電感的濾波效果好，其中 的濾波效果最佳。二、選擇題。1、下列哪個不是半導體的特性（ ）。A 光敏性 B 熱敏性 C 濕敏性 D 摻雜性2、半導體少數載流子產生的原因是（ ）。A 外電場 B 內電場 C 外界激發 D 摻雜3、半導體多數載流子產生的原因是（

7、）。A 外電場 B 內電場 C 外界激發 D 摻雜4、半導體內部的載流子是（ ）。A 空穴 B 自由電子 C 正負離子 D 空穴和自由電子5、下列幾種類型的半導體，哪種不含雜質（ ）。A本征半導體 B P型半導體 C N型半導體 D PN結6、自由電子數多于空穴數的半導體是（ ）。 A 本征半導體 B P型半導體 C N型半導體 D PN結7、PN結特點是（ ）。 A 導電性 B 不導電性 C 單向?qū)щ娦?D 雙向?qū)щ娦?、聲控?zé)糁惺褂玫陌雽?dǎo)體器件是利用了半導體的（ ）。A 光敏性 B 熱敏性 C 摻雜性 D 壓敏性9、小區住房樓梯的觸摸開關控制樓道燈的亮暗是利用半導體的（ ）。A 光敏性 B

8、 熱敏性 C 摻雜性 D 壓敏性10、現有A、B、C、D四只二極管，他們的反向漏電流分別如下，則哪只二極管的性能最好（ ）。 A IA=6A B IB=9A C IC=12A D ID=16A11、在P型半導體中（ ）。 A 自由電子多于空穴 B 沒有空穴 C 沒有自由電子 D 自由電子少于空穴12、把電動勢為1.5的干電池以正向直接接到一個硅二極管的兩端，則該管（ ）。 A 電流為0 B 電流基本正常 C 擊穿 D 電流過大而燒毀13、二極管的兩端加上正向電壓時（ ）。 A 一定導通 B 超過死區電壓才能導通 C 超過0.7V才能導通 D 超過0.3V才能導通14、某二極管的反向擊穿電壓為1

9、50V，則其最高反向工作電壓為（ ）。 A 約小于150V B 約大于150V C 約等于150V D 等于75V15、某型號二極管的最大整流IOM=500mA,則該二極管的實際電流不能（ ）。A 大于500mA B 等于500mA C 小于500mA D無法確定16、圖一給出了硅二極管和鍺二極管的典型伏安特性曲線，其中硅二極管的伏安特性曲線是（ ）。 A AOD B AOC C BOD D BOCR(一)17、圖二所示電路中，工作于正常導通狀態的硅二極管是（ ）。10V VD 7VDCBA-100V VD -50V5V VD 4V10V VD 9.8V(二)A18、圖三中三個二極管的正向壓降

10、均忽略不計，三個燈的規格一樣，則最亮的燈是（ ）。A M B N C L （三）D 無法確定19、二極管的伏安特性曲線表示二極管（ ）之間的關系。A 電流與電阻 B 電壓與電阻 C 電流與電壓 D 電壓與時間20、當硅二極管加上0.3V的正向偏壓時，該二極管相當于（ ）。A 小阻值的電阻 B 大阻值的電阻 C 開關的斷開 D 開關的接通21、用萬用表測二極管的正反向電阻來判斷二極管的性能好壞，性能優良的二極管應該是（ ）。 A 正反向電阻都等于0 B 正反向電阻都無窮大 C 正反向電阻懸殊不大 D 反向電阻遠遠大于正向電阻22、整流時，二極管承受反向電壓出現在二極管（ ）。A 截止時 B 導通

11、時 C 由截止轉導通時 D 由導通轉截止時23、在單相橋式整流電容濾波電路中，變壓器次級電壓u2，當負載開路時，則輸出電壓為（ ）。 A UO=0.45U2 B UO=0.9U2 C UO=1.2U2 D UO=1.4U224、在單向橋式整流電路中，若其中任意一只二極管內部斷路，（或虛焊接觸不良），產生的后果是（ ）。A UO不變 B UO上升 C UO下降 D 燒毀電源25、在單相橋式整流電路中，若其中任意一只二極管內部短路，產生的結果是（ ）。A UO不變 B UO上升 C UO下降 D 燒毀電源26、在單向橋式整流電路中，若輸出電壓為45V，則此二極管承受的反向工作電壓不小于（ ）。 A

12、 100V B 50V C 100V C 50V27、整流電路加電容濾波后，下列說法正確的是（ ）。 A二極管的導通時間變長B二極管導通時間變短C二極管導通時間不變D無法判斷2、整流電路加電容濾波后，下列說法正確的是（ ）。輸出電壓提高B 輸出電壓降低 C 輸出電壓不變 D無法確定、圖四中的濾波電路正確的是（ ）。CDBA(四)三、判斷題（正確的打，錯的打×并改正）。1、半導體的導電性能隨外界溫度、光照或摻雜不同而發生變化。（ ）2、絕緣體是絕對不導電的物體。（ ）3、摻雜特性是半導體區別于導體的一個重要特征。（ ）4、P型半導體是在本征半導體中摻入6價元素，而形成的一種雜質型半導體

13、。（ ）5、N型半導體是在本征半導體中摻入2價元素，而形成的一種雜質型半導體。（ ）6、P型半導體中，自由電子是多數載流子，空穴是少數載流子。（ ）7、N型半導體中，自由電子是多數載流子，空穴是少數載流子。（ ）8、PN結內電場的方向是由P區指向N區。（ ）9、在半導體內部，只有電子參與導電。（ ）10、二極管只要加上正偏電壓一定導通。（ ）11、硅二極管加上正偏壓0.4V就能導通。（ ）12、二極管正向?qū)ê?，其正向管壓降約為0.7V。（ ）13、用萬用表測二極管反向電阻時，插在標有“+”號插孔中的紅表筆應接二極管的正極。（ ）14、用萬用表的不同電阻檔測量二極管的正向電阻，讀數都一樣。（

14、）15、通常硅二極管的正向電壓降比鍺二極管大，反向飽和電流比鍺管小。（ ）16、發光二極管正偏導通后能發光。（ ）17、任何類型二極管均可工作在反向的擊穿區。（ ）18、變?nèi)荻O管工作在反偏狀態，且反偏壓越大等效電容的容量越大。（ ）19、單相橋式整流電路中流過二極管的電流和流過負載的電流相等。（ ）20、在相同的輸入電壓條件下，單相橋式整流電路輸出的直流電壓是半波整流輸出電壓的2倍。（ ）21、在輸出直流電壓相等的條件下，單相橋式整流和半波整流中二極管承受的反偏壓相同。（ ）22、在單相半波整流電路中，將二極管正、負對調，就能使輸出直流電壓的極性改變。（ ）23、電容濾波電路中C越大，濾波效

15、果越好。（ ）24、電容濾波電路，在開始通電的瞬間，有較大的充電電流沖擊整流二極管，容易造成整流二極管損壞。（ ）25、電容濾波電路RL越小，濾波效果越差，所以電容濾波電路帶負載能力差。（ ）26、電感濾波電路中，L越大濾波效果越好，但L越大會使電路體積大、笨重、成本變高。（ ）27、復式濾波比任何一個單一的濾波電路的濾波效果好。（ ）四、作圖題。1、畫出普通二極管、發光二極管、光敏二極管、穩壓二極管、變?nèi)荻O管的電路符號并標出正負極。2、畫出二極管的伏安特性曲線，并標出各區域，簡述各區域特性。3、畫出硅穩壓二極管構成的單向穩壓電路，并簡述穩壓原理。4、畫出單相半波整流、單相橋式整流電路圖，簡

16、述其工作原理，畫出輸入、出波形圖。5、畫出單相半波整流電容濾波電路圖，并簡述電容濾波原理，畫出輸入、出電壓波形圖。6、畫出單相橋式整流電感濾波電路，并簡述電感濾波原理。7、畫出電源組成框圖與各部分電壓波形圖，并簡述各部分作用。五、名詞解釋。1、導體2、絕緣體3、半導體4、本征半導體5、N型半導體6、P型半導體7、PN結8、擴散運動9、漂移運動10、偏置11、正偏12、反偏3、二極管的伏安特性14、二極管的伏安特性曲線15、死區電壓16、飽和電流17、反向擊穿18、擊穿電壓19、電擊穿20熱擊穿21、最大整流電流IOM22、最高反向工作電壓URM23、整流24、整流電路25、濾波26、濾波電路27、光電流28、暗電流六、簡答題。1、半導體有哪些特性，各特性的含義？2、N型半導體為什么稱為電子型半導體？3、P型半導體為什么稱為空穴型半導體？4、二極管為什么是非線性元件？七、分析題。1、試分析PN結的單向?qū)щ娦浴?2、若將橋式整流電路接成圖（五）所示，試分
