機械制造工程學 習題

1、機械制造工程學思考題第一章 金屬切削的基本要素一、基本概念 發生線 形成發生線的四種方法 簡單運動和復合成形運動 主運動和進給運動 工件的三種表面 切削用量三要素 刀具角度參考系的組成 工作角度的定義、改變?cè)蚝透淖冎抵饕嵌?前角、后角、主偏角、副偏角、刃傾角)定義及圖示 切削層參數 金屬切除率二、簡答題 1、主要角度(前角、 后角、主偏角、副偏角、刃傾角)圖示；2、刀具材料應具備的性能； 3、高速鋼和硬質合金性能對比； 4、YT 、YG兩類硬質合金的牌號及應用；5、常用的刀具材料有哪些？三、問答題 1、形成發生線的方法有哪些？ 2、簡單成形運動與復合成形運動的本質區別是什么？3、寫出切削用

2、量三要素的單位和計算方法。4、試分別畫出主偏角為45o的外圓車刀車外圓和車端面時的所有標注角度和切削厚度和切削寬度。5、刀刃上同一點的主剖面與法剖面之間的夾角是多少？6、車削外徑36mm、中徑33mm、內徑29mm、螺距6mm的梯形螺紋時，若使用刀具前角=0o，左刃后角L=12o，右刃后角R=6 o。試問左、右刃的工作前、后角是多少？7、半精車45鋼外圓，試選擇刀具材料牌號；車刀角度r =75o，r=15o，o=10o ，o=6o ，s=8o； 試按制圖標準標注刀具角度。8、 粗車HT200內圓，直徑80mm，試選擇刀具材料牌號；內圓車刀r =45o，r=45o，o=5o ，o=8o ，s=0

3、o 試標注刀具角度(符合制圖標準)。 9、車削外徑36mm的外圓，刀尖上一點低于工件中心0.8mm，該點的工作前角相對于標注前角改變了多少？增大還是減小？第二章 金屬切削過程和切削參數優化選擇一、基本概念 三個變形區 剪切角 變形系數 切削溫度 幾個磨損原因 刀具使用壽命（耐用度）合理切削用量 合理刀具幾何參數二、簡答題 1、切削變形程度及其衡量指標； 2、切削變形的影響因素；3、切屑種類及其形成條件； 4、切屑與前刀面的摩擦特性；5、積屑瘤的成因及對切削的影響； 6、切削力的來源與分解；7、切削力的影響因素； 8、切削溫度及影響因素；9、刀具磨損機理； 10、刀具使用壽命（耐用度）及影響因素

4、；11、合理刀具使用壽命概念； 12、材料的切削加工性；三、問答題1、變形系數、剪應變和剪切角的定義？2、切削塑性材料，改變切削條件可以改變切屑形態嗎？予以說明。3、分析主偏角r增大對各切削分力是如何影響的？4、欲減小切深抗力在刀具幾何角度方面可采取哪些措施？5、衡量切削變形的指標有哪些？你認為哪個更合理些？6、剪切角只與刀具前角有關系嗎？為什么？7、車削45鋼可能形成哪幾種切屑？改變哪幾種條件可以使切屑形態轉化？8、影響切削變形的因素有哪些？它們是如何影響的？9、影響切削力的因素有哪些？它們是如何影響的？10、切削用量中哪一個要素對切削力的影響最大？哪一個最?。繛槭裁?？11、切削力的經驗公式

5、中的系數CFc、CFp、CFf包含了哪些因素？12、切削用量中哪一個要素對切削溫度的影響最大？哪一個最?。繛槭裁?？13、分析積屑瘤產生的條件、對加工質量的影響和控制措施。14、刀具的o、r、s和磨損程度怎樣對切削力產生影響？15、切削用量中哪一個要素對刀具使用壽命的影響最大？哪一個最小？為什么？16、切削力的計算方法有哪幾種？17、敘述刀具磨損形態、過程和原因。18、刀具磨損原因中哪些與切削溫度有關？19、刀具使用壽命是一個時間，它是如何定義的？此概念可以用來評價哪些切削因素？20、工件材料和刀具幾何參數怎樣影響刀具使用壽命？21、合理刀具使用壽命有哪幾種？有何時用意義？22、刀具主要角度（o

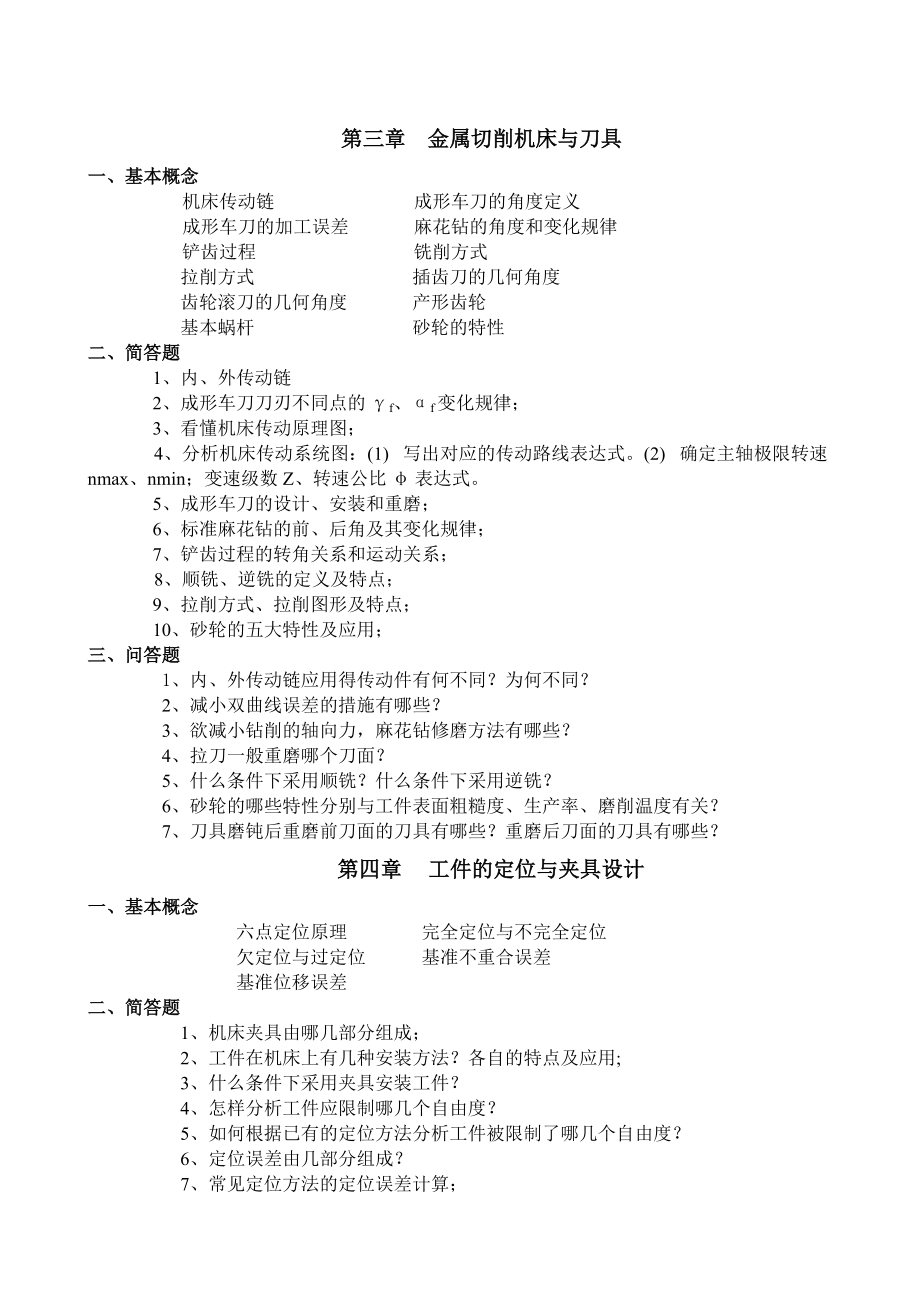

6、、o、r、r 、s ）的功用有哪些？23、工件材料的切削加工性是怎樣定義的？用哪些指標來衡量？24、工件材料的相對切削加工性是怎樣定義的？25、改善工件材料的切削加工性的方法有哪些？26、切削液的種類及應用？27、合理選擇切削用量應按什么順序進行？有何道理？28、合理選擇切削用量時粗加工與精加工考慮的問題有何不同？為什么？第三章 金屬切削機床與刀具一、基本概念 機床傳動鏈 成形車刀的角度定義 成形車刀的加工誤差 麻花鉆的角度和變化規律 鏟齒過程 銑削方式 拉削方式 插齒刀的幾何角度 齒輪滾刀的幾何角度 產形齒輪 基本蝸桿 砂輪的特性二、簡答題 1、內、外傳動鏈 2、成形車刀刀刃不同點的f、f變

7、化規律； 3、看懂機床傳動原理圖； 4、分析機床傳動系統圖：(1) 寫出對應的傳動路線表達式。(2) 確定主軸極限轉速nmax、nmin；變速級數Z、轉速公比表達式。 5、成形車刀的設計、安裝和重磨； 6、標準麻花鉆的前、后角及其變化規律； 7、鏟齒過程的轉角關系和運動關系； 8、順銑、逆銑的定義及特點； 9、拉削方式、拉削圖形及特點； 10、砂輪的五大特性及應用；三、問答題1、內、外傳動鏈應用得傳動件有何不同？為何不同？2、減小雙曲線誤差的措施有哪些？3、欲減小鉆削的軸向力，麻花鉆修磨方法有哪些？4、拉刀一般重磨哪個刀面？5、什么條件下采用順銑？什么條件下采用逆銑？6、砂輪的哪些特性分別與工

8、件表面粗糙度、生產率、磨削溫度有關？7、刀具磨鈍后重磨前刀面的刀具有哪些？重磨后刀面的刀具有哪些？第四章 工件的定位與夾具設計一、基本概念 六點定位原理 完全定位與不完全定位 欠定位與過定位 基準不重合誤差 基準位移誤差 二、簡答題 1、機床夾具由哪幾部分組成； 2、工件在機床上有幾種安裝方法？各自的特點及應用; 3、什么條件下采用夾具安裝工件？ 4、怎樣分析工件應限制哪幾個自由度？5、如何根據已有的定位方法分析工件被限制了哪幾個自由度？6、定位誤差由幾部分組成？ 7、常見定位方法的定位誤差計算；8、什么是裝配基準、設計基準、測量基準、定位基準？三、問答題1、如圖所示的定位方法中各定位元件分別

9、限制了哪幾個自由度？2、如右圖所示零件內、外圓均已加工合格(d=80mm, D=35mm)，現在插床上用調整法加工鍵槽，要求保證尺寸h=38.5，定位方法如圖，試求尺寸h的定位誤差；并分析能否滿足加工要求（要求定位誤差不大于工件尺寸公差的1/3）。（忽略內外圓同軸度誤差）。第五章 機械加工表面質量一、基本概念 表面質量的概念 冷作硬化 殘余應力 表面粗糙度 二、簡答題 1、表面粗糙度是否能全面的反映表面質量？ 2、表面幾何質量是怎樣產生的？ 3、冷作硬化和殘余應力是怎樣產生的？ 4、影響表面粗糙度的因素有哪些？ 5、影響冷作硬化的因素有哪些？6、降低表面粗糙度值可以采取哪些措施？7、哪些原因會

10、造成回火燒傷、退火燒傷和淬火燒傷？8、切削用量各要素如何影響冷作硬化？ 9、刀具幾何參數如何影響冷作硬化？第六章 機械加工精度一、基本概念 加工誤差 系統誤差 隨機誤差 工藝系統 原理誤差 誤差復映系數 工藝能力系數 工藝系統剛度 調整誤差二、簡答題 1、加工精度與加工成本是什么關系？ 2、假設機床、夾具、刀具都絕對精確，工件的加工誤差應該為零嗎？3、工藝系統剛度與單個物體剛性相比有何特性？4、哪些因素影響工藝系統剛度？ 5、工藝系統剛度怎樣對工件加工精度產生影響？6、 臥式車床的床身導軌在水平面內的直線度誤差和在鉛垂面內的直線度誤差對工件加工精度有何影響？影響程度有何不同？ 7、工藝系統受熱

11、變形造成的加工誤差屬于系統誤差還是隨機誤差？8、工藝方案或工藝系統的工藝能力系數越大越好嗎？9、由誤差復映而產生的加工誤差的性質一定與加工前的誤差性質相同？10、通過測量可畫出工件的尺寸分布曲線，該曲線上可以反映哪些問題?11、尺寸分布曲線分析方法的特點有哪些？12、加工誤差的統計分析方法及正態分布的計算、應用。三、問答題1、在車床上用兩頂尖定位加工細長軸時，出現如右圖所示的形狀誤差的原因有哪些？可分別采用哪些措施減小或消除？ 2、已知某工藝系統的誤差復應系數為0.25，工件在本工序前有圓度誤差0.45mm，若本工序的形狀精度規定其圓度誤差為0.01mm，問至少走幾次刀才能使形狀精度合格？3、

12、在臥式銑床上銑削鍵槽，加工如圖所示。加工完畢測量發現工件鍵槽兩端深度大于中間，且都比調整的深度尺寸值小，試分析產生這種現象的原因并提出改進措施。4、在車床上加工絲杠，工件總長2650mm，螺紋部分長2000mm，工件和母絲杠的材料都是45鋼，加工前室溫為20C，加工后工件溫升至45C，絲杠溫升至30C。試求工件全長上由于熱變形引起的螺距累積誤差。5、車削一批設計尺寸為mm的小軸，若加工后零件尺寸服從正態分布，其標準差=0.025，曲線的頂峰位置偏于公差帶中值的左側0.05mm，試求工件的合格率和廢品率。工藝系統經過怎樣的調整可使廢品率降低？廢品率最低是多少？ (近似取±3為尺寸分布的

13、全部范圍)。1.01.11.21.31.41.51.61.71.8F0.34180.36430.38490.40320.41920.43320.44520.45540.4641第七章 機械制造工藝規程一、基本概念 生產過程 工藝過程 工序 工步 走刀 工位 生產綱領 生產類型 基準 經濟精度 加工余量 工序余量 二、簡答題 1、什么是機械加工工藝過程、工藝規程？2、工藝規程在生產中起哪些作用？ 3、什么是工序、工步、走刀、工位？他們有何關系？4、簡述機械加工工藝規程的設計原則、步驟和內容。5、何謂基準？粗基準和精基準的選擇原則各是什么？ 6、何謂加工經濟精度？選擇加工方法應考慮的主要問題有哪些

14、？7、什么叫做基準重合、基準統一、互為基準反復加工、自為基準？解釋其意義。8、工序余量的確定與哪些因素有關？ 9、生產類型不同的生產其工藝特點有何不同？10、何謂勞動生產率？提高機械加工勞動生產率的工藝措施有哪些？11、生產成本和工藝成本有何區別？ 12、比較不同工藝方案經濟性時需考慮哪些因素？13、什么是工藝尺寸鏈？三、問答題1、如圖所示零件，其主要加工工藝過程如下：(1)精車外圓至25.3；(2)銑鍵槽；(3)滲碳淬火HRC5662；(4) 磨外圓至25。 加工完畢要求保證鍵槽深度4。設精車外圓與磨外圓同軸度誤差為零。試求：銑鍵槽時用深度尺以上母線為測量基準的測量尺寸A。 2、 如圖所示零件，在車床上已加工好外圓、內圓及各面，現在須銑出右端槽，并保證尺寸26±0.2，求試切調刀的度量尺寸A。 3、某零件的有關尺寸如圖7-3所示，b、c、d為工藝過程的最后三個工序，工序c鉆孔時工序基準的選擇可以有圖c所示三種方案， 試分別求尺寸H1±1、H2±2和H3±3。4、有一帶鍵槽的孔，設計尺寸如圖7-4a所示。該零件有淬火要求，因此有以下工序安排：(1)鏜內孔(圖b)；(2)插鍵槽(圖c)；(3)滲碳淬火HRC5662；(4) 磨內圓(圖c)。計算插鍵槽L應是多少？第八章 裝配工藝規程一、問題1、何謂零件、套件、組件
