第4節 變阻器（導學案）

1、.第4節 變阻器y課題變阻器課型新授課教學目標知識與技能1.理解變阻器的構造、在電路中的符號，理解變阻器的工作原理.2.通過探究怎樣用變阻器改變燈泡的亮度，知道正確使用變阻器的方法.過程與方法1.通過理解滑動變阻器的設計、制作過程，理解科學創造創造、科技革新的過程.2.通過探究滑動變阻器的使用方法，培養學生的概括、歸納才能.情感、態度與價值觀激發學生運用所學知識解釋變阻器改變電阻的原理，培養學生的創新才能.教學重點滑動變阻器的原理及使用教具準備不同規格的滑動變阻器、電池組、小燈泡、鉛筆或鉛筆芯、金屬夾、導線假設干、實物投影儀、多媒體課件等教學難點根據要求正確使用與連接滑動變阻器教學課時1.5課

2、時課前預習1.變阻器1原理：通過改變連入電路中的電阻絲的 長度 來改變電阻.2分類：常見的變阻器有 滑動變阻器 、 電阻箱 和 電位器 .2.滑動變阻器1構造：滑動變阻器是用 電阻絲 繞在絕緣管上制成的.2電路圖符號：變阻器在電路圖中用符號 表示.3作用：改變連入電路的 電阻大小 ，改變電路中的電流，控制部分電路兩端的 電壓 ，有時還起到 保護電路 的作用.4使用方法：應從電阻絲兩端的兩個接線柱和金屬棒的兩個接線柱各選一個 串 聯在電路中；為了保護電路，在通電前應使滑動變阻器連入電路的阻值 最大 .穩固復習老師引導學生復習上一節內容，并講解布置的作業老師可針對性地挑選部分難題講解，加強學生對知

3、識的穩固.備課筆記新課導入從列舉生活中需要改變音量或改變電燈泡亮度的實例如：演示旋轉收音機音量旋鈕可以改變音量、旋轉調光臺燈的控光旋鈕可以改變燈的亮度入手，激發學生強烈的求知欲，引入“變阻器，進步學生的學習興趣.實物演示進行新課 變阻器能改變接入電路中電阻大小的元件叫變阻器，主要種類有滑動變阻器、電阻箱、電位器.滑動變阻器可以逐漸地改變連入電路的電阻，但不可以顯示連入電路的電阻值；電阻箱可以準確表示連入電路的電阻值，但阻值變化是不連續的；滑動變阻器和電阻箱在接入電路中時，閉合開關之前，都應調節到最大阻值.1.探究滑動變阻器的工作原理師 請大家自己動手設計電路圖，將臺上的儀器干電池、燈泡、鉛筆芯

4、、開關、導線連接起來，之后觀察燈泡是否會亮，有什么方法可以改變燈泡的亮度？學生將電路連接起來，在討論改變亮度的問題上很多學生都可以想到改變電壓的大小、電阻的大小，但是改變的方法有所不同，有的學生說可以改變干電池的個數，有的學生想到改變電阻絲鉛筆芯的長度.老師給予適當?shù)囊龑?dǎo)，告訴學生實際生活中電源的電壓220V是確定的，不能改變的，所以只能改變電阻鉛筆芯的長度.學生動手連接電路，并將連接鉛筆芯的導線一端固定，并使另一端滑動，觀察燈泡的亮度與接入的鉛筆芯長度的關系.學生考慮后答復：連入電路的鉛筆芯越長，燈越暗，連入電路的鉛筆芯越短，燈越亮.老師總結：電源的電壓不變，鉛筆芯越長，電阻大，電流?。汇U筆

5、芯越短，電阻小，電流大，所以通過改變鉛筆芯在電路中的長度來改變電阻，從而改變電路的電流，這就是滑動變阻器的原理.板書：滑動變阻器原理：通過改變連入電路的電阻線的長度改變電阻改變電流.2.探究滑動變阻器的構造師 請同學們考慮如何將一個長電阻線逐步改裝成一個滑動變阻器？生：這需要知道滑動變阻器的構造.師 同學們答復得很好，在討論滑動變阻器的構造之前，需要解決以下幾個問題：問題1：選擇何種材料的導線？鎳鉻合金線為使滑動變阻器調節的范圍更大，我們還需更長的電阻線，應該選擇什么材料最適宜？老師給出幾種長1m、橫截面積1mm2的金屬導線在20時的電阻值：銅0.017、鋁0.027、鐵0.096、錳銅0.4

6、4、鎳鉻合金1.1，讓學生進展討論.最后得出結論：一樣長度和橫截面積的條件下，鎳鉻合金的電阻比較大，滑片挪動一樣間隔 時，改變的電阻大.問題2：導線太長怎么辦？繞成線圈有同學指出解決方法是將導線繞成線圈，有的同學說，平時我們見到的縫紉機線、彈簧就是這樣的.引導：導線較軟，線圈沒有支架，容易散亂.備課筆記課外拓展：電阻箱電阻箱是一種可以表示出阻值大小的變阻器，在電路圖中用符號表示，一般有兩種電阻箱：旋鈕式和插孔式.旋鈕式使用方法：將電阻箱的兩個接線柱連入電路中，調節四個旋鈕就能得到09999之間的任意整數電阻值.讀數方法：將各旋鈕對應的小三角指的數字乘以面板上標記的倍數，然后加在一起就是電阻箱連

7、入電路中的阻值.如下圖是一電阻箱的實物圖，該圖的示數為3×1000+6×100+0×10+8×1=3608.插孔式使用方法：插孔式電阻箱的蓋上有一排銅塊，銅塊間有插孔，孔里插有銅塞，插孔下相鄰的兩個銅塊間有電阻線相連.當銅塞插在孔里，就把相鄰的兩個銅塊連在一起，電流就從銅塊上通過. 當銅塞拔出時，電流通過插孔下面的電阻線，拔出的銅塞越多，連入電路的進行新課問題3：支架的材料？絕緣材料瓷筒師 選作支架的物體材料，是導體還是絕緣體？生：絕緣體.師 眾多的絕緣材料，用什么材料較好呢？生：硬紙筒，圓木棒，塑料棒沒有同學提到瓷筒.師 很好，這些絕緣材料都可以做支架

8、.但同學們注意，假如用這些材料作變阻器線圈支架的話，它也有缺點，比方，線圈中通過的電流較大時，因?qū)w發熱，容易出現什么不好的結果？生：會燒起來.師 同學們繼續找既能絕緣，又不會出現因電流過大而引發事故的絕緣材料.師生共同討論后，最終確定用瓷筒.問題4：線圈短路時怎么辦？涂油漆絕緣師 嚴密排繞的鎳鉻合金線線圈橫向之間會導電，怎么解決這個問題？生：用塑料絕緣.師 塑料、油漆等絕緣都可以，但塑料絕緣比油漆絕緣線圈占用的空間大，所以常用油漆絕緣.問題5：怎樣改變鎳鉻合金線的長度？滑片老師引導學生回憶剛剛做的實驗，導線一端在鉛筆芯上自由滑動.多媒體演示滑動變阻器的滑片和金屬桿問題6：滑片靠在絕緣油漆上，

9、不能跟鎳鉻合金線接觸時怎么辦？將與滑片接觸的鎳鉻合金線絕緣油漆刮掉.問題7：連接導線夾的導線金屬棒固定滑片問題8：為了使之連入電路加接線柱.接著介紹滑動變阻器的構造示意圖.板書：滑動變阻器的構造：電阻絲繞成的線圈、絕緣瓷筒、金屬棒、滑片.構造示意圖： 在電路圖中的符號：3.探究滑動變阻器的正確接法師 同學們?nèi)缃窨梢栽O(shè)計電路，進展實驗，在設計和實驗過程中弄清以下問題：用多媒體播放1滑動變阻器有4個接線柱，接入電路時，假如只需接兩個，共有幾種接法？2滑動變阻器哪兩個接線柱之間的電阻是不變的？3滑動變阻器哪兩個接線柱之間的電阻很小，幾乎為零？4挪動滑動變阻器的滑片，哪兩個接線柱之間的電阻會隨之改變？

10、向哪個方向挪動時電阻變大？5要使燈泡和變阻器中的電流大小一樣，滑動變阻器應該與燈泡串聯還是并聯？6要能改變電路中電流的大小，應使用滑動變阻器的哪兩個接線柱？7要使燈泡由暗變亮，接通電路前應將滑動變阻器滑片放到什么位置上？備課筆記電阻越大.讀數方法：每個插孔下的電阻線的電阻值都標在插孔旁邊.只要把未插入銅塞的插孔旁的數值加在一起，就是接入電路的電阻值.如下圖，將20和50上方的銅塞拔出，其連入電路中的電阻值就是20+50=70.進行新課實驗探究：首先設計出實驗電路，接著根據各自制定的方案進展操作.學生操作，老師巡視指導各實驗小組的實物連接.實驗完畢后，各組進展交流，提出發現的問題.師 下面請同學

11、們說說你們的收獲吧.生1：把A、B或C、D兩個接線柱串聯接入電路時，燈泡的亮度都不變，說明AB間和CD間的電阻都不變；但是接C、D時燈很亮，說明CD間電阻很小，幾乎為零；接AB時燈很暗，說明AB間的電阻很大.生2：要想控制電路中電流的大小，改變小燈泡的亮度，滑動變阻器必須串聯接入電路，并使用“一上、一下兩個接線柱.生3：要使燈由暗變亮，接通電路前就應將滑動變阻器滑片放在電阻最大的位置上.但我發現有的組和我們不一樣，我們在最左A端，他們在最右B端，難道最大值位置有兩個嗎？生4：我也發現了使燈由暗變亮有的從左向右滑，有的從右向左滑.師 大家先別著急，我們先請一位同學上臺將你們滑動變阻器不同的連接情

12、況畫在黑板上.老師引導學生仔細觀察比較各組變阻器的連接情況，分析產生區別的原因，進一步弄清滑動變阻器的使用規那么及方法.老師總結：滑動變阻器阻值的最大位置及滑片的挪動方向，都與變阻器的連接情況有關.如圖，假如使用接線柱CA或DA，那么電阻絲AP段被接入電路，這時電阻值最大的位置是滑片P應在B端，滑片從B端向A端滑動時，電阻逐漸減小，電流逐漸變大，燈泡由暗變亮；假如使用接線柱CB或DB，那么電阻絲PB部分被連入電路，電阻最大值的位置就應是滑片P在A端，而要使燈由暗變亮，滑片要從A端向B端滑動.板書：滑動變阻器的正確接法：上、下各接入一個接線柱，串聯在電路中.使用滑動變阻器的本卷須知：1電路中的電

13、流不能超過滑動變阻器允許通過的最大電流；2使用前應將滑片調到阻值最大端. 變阻器的應用師 在電路中，變阻器的作用主要是通過調節其電阻值，改變電路中的電流.滑動變阻器一般只在實驗室中應用.有些家用電器音量調節的器件也是一種變阻器，通常稱為電位器，如教材P70圖16.4-5是一種電位器的構造圖，它通過機械式旋鈕調節阻值的大小.電位器也可以用在其他電器上，例如，可調亮度的電燈，可調溫度的電熱毯、電飯鍋，等等.下面請同學們在課后通過上網查閱資料理解更多有關變阻器應用的知識.備課筆記小組討論：1.滑動變阻器使用前為什么要將滑片調到阻值最大端？原理為何？2.一般來講滑動變阻器都是串聯在電路中，假如將滑動變

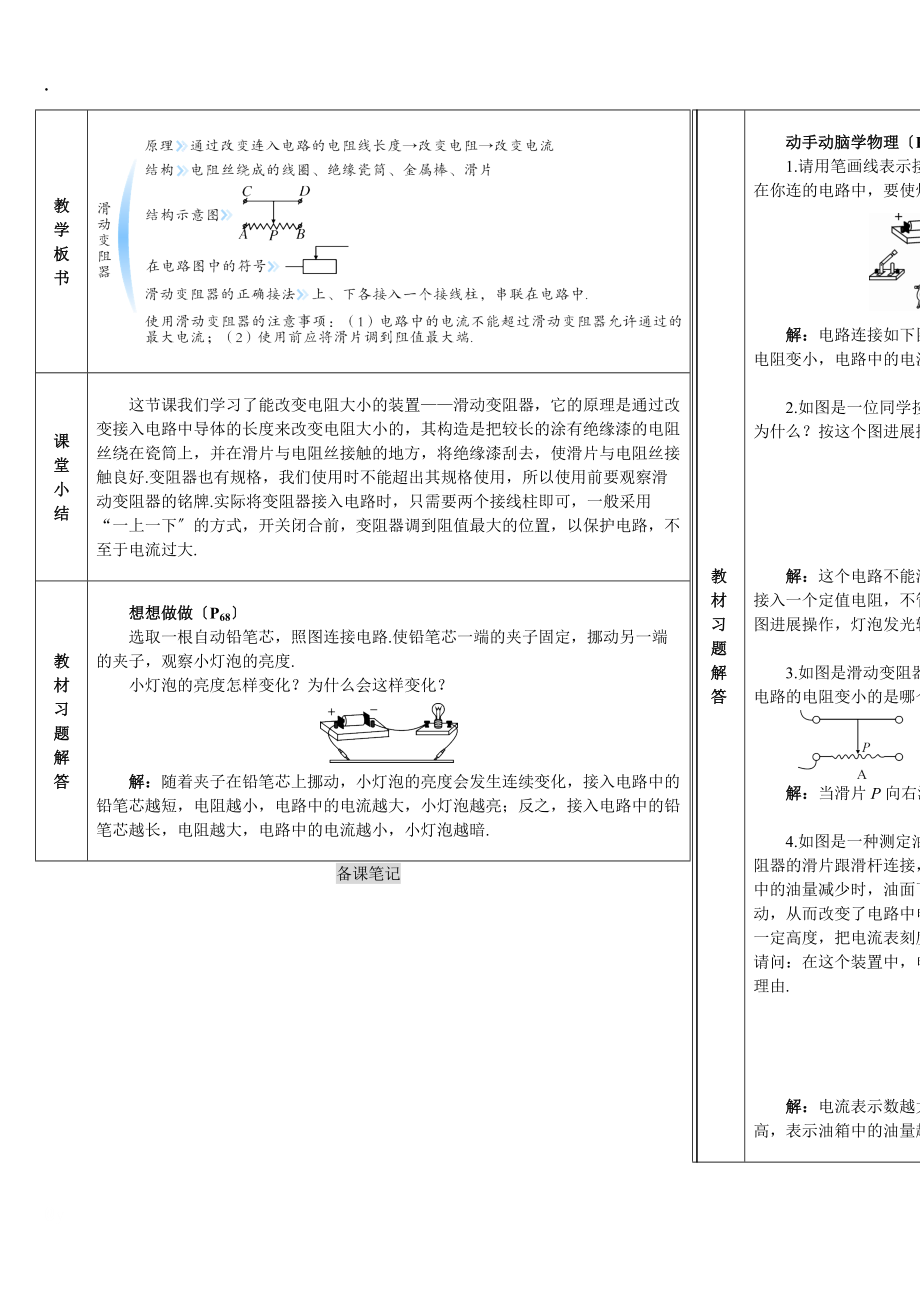

14、阻器并聯在電路中會有什么影響？可以起到什么作用？特別提醒：滑動變阻器和電阻箱的主要異同點進行新課【例1】 高速公路收費站，如今對過往的超載貨車施行計重收費，某同學結合所學物理知識設計了如下圖的計重秤原理圖，以下說法正確的選項是 A.稱重表其實是一個電壓表B.電路中的R1是沒有作用的C.當車輛越重時，稱重表的示數越小D.當車輛越重時，稱重表的示數越大解析：由題圖可知，稱重表串聯在電路中，因此稱重表其實是一個電流表，A錯；電路中的R1起到保護電路的作用，B錯；當車輛越重時，滑動變阻器連入電路的電阻越小，因此電流表的示數越大，即稱重表的示數越大，C錯，D正確.答案：D教學板書課堂小結這節課我們學習了

15、能改變電阻大小的裝置滑動變阻器，它的原理是通過改變接入電路中導體的長度來改變電阻大小的，其構造是把較長的涂有絕緣漆的電阻絲繞在瓷筒上，并在滑片與電阻絲接觸的地方，將絕緣漆刮去，使滑片與電阻絲接觸良好.變阻器也有規格，我們使用時不能超出其規格使用，所以使用前要觀察滑動變阻器的銘牌.實際將變阻器接入電路時，只需要兩個接線柱即可，一般采用“一上一下的方式，開關閉合前，變阻器調到阻值最大的位置，以保護電路，不至于電流過大.教材習題解答想想做做P68選取一根自動鉛筆芯，照圖連接電路.使鉛筆芯一端的夾子固定，挪動另一端的夾子，觀察小燈泡的亮度.小燈泡的亮度怎樣變化？為什么會這樣變化？解：隨著夾子在鉛筆芯上

16、挪動，小燈泡的亮度會發生連續變化，接入電路中的鉛筆芯越短，電阻越小，電路中的電流越大，小燈泡越亮；反之，接入電路中的鉛筆芯越長，電阻越大，電路中的電流越小，小燈泡越暗.備課筆記教材習題解答動手動腦學物理P711.請用筆畫線表示接線，連接圖中的電路，使滑動變阻器可以控制燈泡的亮度.在你連的電路中，要使燈泡越來越亮，變阻器的滑片應該向哪個方向挪動？ 解：電路連接如下圖，滑動變阻器的滑片向右滑動，接入電路的電阻線變短，電阻變小，電路中的電流變大，燈變亮.2.如圖是一位同學按照上題要求所連的電路.這個電路能不能滿足題目的要求？為什么？按這個圖進展操作時，實驗現象是怎樣的？解：這個電路不能滿足題目的要求

17、，因為接滑動變阻器下端兩個接線柱相當于接入一個定值電阻，不管滑片P如何挪動，都不能改變電路中電流的大小.按這個圖進展操作，燈泡發光較暗，且挪動滑動變阻器滑片，燈泡亮度不變.3.如圖是滑動變阻器的構造和連入電路的示意圖.當滑片P向右滑動時，連入電路的電阻變小的是哪個？解：當滑片P向右滑動時，連入電路的電阻變小的是D.4.如圖是一種測定油箱內油量的裝置.其中R是滑動變阻器的電阻片，滑動變阻器的滑片跟滑桿連接，滑桿可以繞固定軸O轉動，另一端固定著一個浮子.油箱中的油量減少時，油面下降，浮子隨液面落下，帶動滑桿使滑動變阻器滑片向上挪動，從而改變了電路中電流表的示數.因此，電流表上一定的示數便對應著油面

18、的一定高度，把電流表刻度盤改為相應的油量體積數，就可以直接讀出油箱中的油量.請問：在這個裝置中，電流表示數越大，表示油箱中的油量越多還是越少？請說明理由.解：電流表示數越大，說明電路中電阻越小，滑片在偏下的位置，此時油面較高，表示油箱中的油量越多.備課筆記規律總結：判斷滑動變阻器連入電路的電阻值變化的步驟第一步：確定滑動變阻器與電路的接法.第二步：根據電流通過滑動變阻器的情況，判斷滑動變阻器的哪段電阻絲連入電路.第三步：看準滑片的挪動方向，根據滑片位置的變化，判斷接入電路的電阻絲長度的變化.第四部：根據接入電路的電阻絲長度的變化，判斷接入電路中的電阻大小的變化.難題解答【例2】 如下圖的各種電

19、路，同種元件的參數均相等，能利用滑動變阻器調節電燈從亮到熄滅的電路是 解析：圖A中滑動變阻器與燈泡并聯，當滑片P滑到左端時，會引起電源短路，所以該選項不符合題意；圖B中滑動變阻器與燈泡串聯，當滑片P左右滑動時，只能改變燈泡亮度，不能使燈泡熄滅，所以該選項不符合題意；圖C中滑動變阻器與燈泡串聯，滑片P使燈泡處于短路狀態，無論怎樣滑動滑片燈泡都不亮，所以該選項不符合題意；圖D中滑動變阻器與燈泡并聯，當滑片P滑動到右端時，會引起燈泡短路，實現燈泡由亮到滅，所以該選項符合題意.答案：D布置作業：老師引導學生課后完本錢課時對應練習，并預習下一課時內容.教學反思1.本節課采用探究性教學與多媒體教學相結合的教學方法，改變了以往以老師教學生聽為主的傳統教學方法，從根本上調動了學生學習的積極性，進步了學生學習的興趣，大部分學生都可以積極參與考慮，參與探究實驗，從課后學生的反響來看，學生根本上可以懂得滑動變阻器
