度全國一級注冊建筑師資格考試建筑技術設計作圖題及標準答案

1、2004年度全國一級注冊建筑師資格考試建筑技術設計作圖題及標準答案絕對真題第一題：建筑剖面1. 結構類型： 鋼筋混凝土框架結構，現澆鋼筋混凝土樓板、屋面板，鋼筋混凝土擋土墻，折板式懸臂樓梯基礎： 鋼筋混凝土交叉條形基礎，基礎底標高-4.450。基礎梁為倒T型，基礎梁高800，基礎梁寬400，基礎梁翼寬900，翼高200。樓地面： 觀景平臺：素土夯實，200厚素混凝土墊層，100厚鋼筋混凝土樓板，30厚水泥砂漿找平，貼防滑地磚。 入口平臺：素土夯實，150厚C25混凝土，30厚水泥砂找平，貼防滑地磚。 茶室樓面：100厚現澆鋼筋混凝土樓板，30厚水泥砂漿找平，貼防滑地磚。屋面： 現澆鋼筋混凝土斜

2、屋面板，30厚水泥砂找平后貼瓦楞形屋面磚，坡度1/2，挑檐1200（無天溝）。屋面檐口結構頂標高為2.400，三角形高窗處屋面出檐600。柱： 300×300鋼筋混凝土柱，25厚水泥砂漿抹平，外涂乳膠漆。墻體： 200厚輕質磚墻，25厚水泥砂漿抹平，涂乳膠漆。擋土墻防水：防水涂料2.5厚（外貼20厚聚苯泡沫塑料板保護）。欄桿： 普通金屬通透欄桿，離地高1100。梁： 所有梁寬為200，三角形高窗頂梁高300，其它梁高500。門窗： 門高2700，三角形高窗底標高4.200。水池： 素土夯實，150厚鋼筋混凝土板，30厚防水砂漿找平，面貼瓷磚，高出水面100，水深600。選擇題：1.該

3、臨水茶室屋脊（結構面）最高處標高為A 6.000 B 4.200 C 5.500 D 5.0002.樓梯上部的屋脊（）結構面最高處標高為A 4.125 B 4.200 C 4.225 D 4.5003.剖面圖中，可以看到的人字形屋面梁的數量是A 2個 B 3個 C 4個 D 5個4基礎梁頂標高應為A -4.250 B -3.850 C -3.650 D -3.450 5剖面圖中，屋蓋部分共剖到梁的根數是 A 6 B 7 C 8 D 9第二題：結構布置右圖為7度抗震設防烈度地區六層住宅的第三層平面圖，為多孔磚砌體承重結構，按照抗震要求，設置構造柱及布置結構梁，做到結構合理，符合任務及規范要求。任

4、務說明：1 在提供的平面圖中，以最少最合理的原則布置鋼筋混凝土構造柱。2 多孔磚砌體墻厚240、120。3 根據圖上已有的樓板線，布置內、外圈梁、結構梁和過梁。4 外墻圈梁和結構梁高300，內墻圈梁及過梁高200，不考慮磚砌體過梁。5 樓梯間梁板布置（不考慮整體現澆板式樓梯）。6 住宅層高為2800。7 所有衛生間的結構樓板面比樓層板面低300，板厚為100，四周梁高為400，（待潔具管道安裝完后，輕質混凝土填平）。8 廚房和衛生間窗高1200，樓梯間窗高1000，其余窗高1600，衛生間窗臺高1200，其余窗臺高900。9 陽臺門高2500，其余門高2100，戶門與臥室門寬950，衛生間、儲

5、藏間門寬800，廚房門寬2100。任務：1 使用所提供的圖例畫出以下結構布置：鋼筋混凝土柱鋼筋混凝土內、外墻圈梁、結構梁和過梁（多梁重疊處平行繪制）。樓梯間的結構布置選擇題：6.以最經濟的原則布置，除A軸外，外墻上應加鋼筋混凝土構造柱的數量為A 17個 B 18個 C 19個 D 20個7.外墻A軸上應加鋼筋混凝土構造柱數量為A 6個 B 8個 C 10個 D 12個8.內墻中除樓梯間外，最少加構造柱數量為A 2或3個 B 4或5個 C 6或7個 D 8或9個9.樓梯間內墻周邊應加鋼砼構造柱數量為A 2個 B 4個 C 5個 D 6個10根據抗震規范，本題中內墻陽角到門窗洞邊的距離為多少時需設

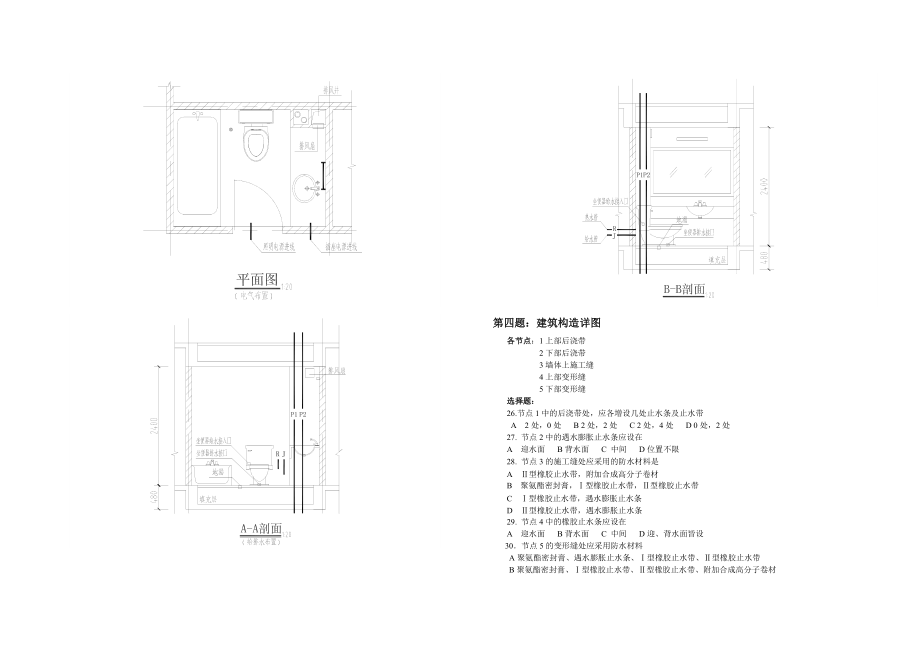

6、構造柱：A 0.6米 B 0.8米 C 1.0米 D 1.2米11.外墻中設上下梁數量是A 6根 B 5根 C 4根 D 3根12內墻中可設過梁數的范圍是A 79根 B 1012根 C 1315根 D 1618根13.內墻中除過梁外，設上下梁的位置有幾處A 1處 B 2處 C 3處 D 4處14.平面中有幾處設懸挑梁A 2處 B 3處 C 4處 D 5處15.樓梯間設幾塊板是最經濟的結構布置A 2塊 B 3塊 C 4塊 D 5塊第三題：設備布置任務描述：右圖為某多層住宅樓衛生間平面、剖面圖，按布置要求，經濟、合理地畫出給排水和電氣布置任務要求：1 給排水布置按照圖例，在平面、剖面圖中表示以下內

7、容：給水管布置熱水管布置廢水排水管布置（與立管接口在填充層內）污水（糞便）排水管布置（與立管接口在填充層內）角閥的位置檢查口的位置和高度存水彎的位置三通的位置（不采用四通）2 電氣布置表示以下內容按已經給出的燈具，布置開關和連線，燈具采用雙聯單控暗裝開關，開關布置在門外。布置排風扇插座（開關布置在門外）、坐便器加熱器插座、電吹風插座各一個，并繪制其連線。在電氣布置平面圖中，標明單聯單控暗裝開關和電吹風插座的名稱及安裝高度。選擇題：16.熱水管接口應設在龍頭的哪側？ A 左 B 右 C 左右側均可 D 后側17.衛生間管道共有多少個存水彎A 1個 B 2個 C 3個 D 4個18.衛生間內最少共

8、需設幾處角閥A 2處 B 3處 C 4處 D 5處19.衛生間排水共設多少三通A 2個 B 3個 C 4個 D 5個20.排水立管上須設幾處管道檢查口A 1處 B 2處 C 3處 D 4處21.衛生間共有單聯暗裝開關數是A 1個 B 2個 C 3個 D 4個22.衛生間管道上檢查口高度是A 0.8米 B 1.0米 C 1.2米 D 1.5米23.電吹風插座和雙聯單控開關距地高度分別為A 0.8和1.0米 B 0.8和1.4米 C 1.3和1.0米 D 1.3和1.4米24哪個正確25哪個正確第四題：建筑構造詳圖各節點：1上部后澆帶2下部后澆帶3墻體上施工縫4上部變形縫5下部變形縫選擇題：26.節點1中的后澆帶處，應各增設幾處止水條及止水帶 A 2處，0處 B 2處，2處 C 2處，4處 D 0處，2處27. 節點2中的遇水膨脹止水條應設在A 迎水面 B背水面 C 中間 D位置不限28. 節點3的施工縫處應采用的防水材料是A 型橡膠止水帶，附加合成高分子卷材B 聚氨酯密封膏，型橡膠止水帶，型橡膠止水帶C 型橡膠止水帶，遇水膨脹止水條D 型橡膠止水帶，遇水膨脹止水條29. 節點4中的橡膠止水條應設在A 迎水面 B背水面 C 中間 D迎、背水面皆設 30節
