網綜合布線方案3組1

1、網綜合布線方案 第三組 前言設計意義：隨著數字化校園建設的發展，校園網絡正在飛速發展，二十一世紀的建筑業也將發生巨大的變化，智能建筑已經成為代表建筑高科技含量的代名詞，也將成為人們提高生活質量和工作效率，創造出更多物質財富、精神財富的有力保證。校園網建設成為高校教學和科研資源建設的一個重要方向。要想組建高性能、低成本的校園網，綜合布線的好壞至關重要，好的綜合布線系統，如同給校園網打了一個好的地基。校園網正逐漸成為各學校必備的信息基礎設施，其規模和應用水平將是衡量一個學?，F(xiàn)代化、信息化以及教學與科研能力的重要標志。青海衛生職業技術學院作為青海全日制普通高等學院，而且我們又是二十一世紀新一代的人才

2、，將來我們會為這個社會貢獻出我們的才能，若我們的生活環境跟不上社會的進步，將來怎樣給這個培育我們的社會帶來貢獻呢？所以我們在學校的居住條件的提高和老師們的辦公環境的改善，無疑對建筑物的智能化提出了更新、更高的要求。在網絡先進性、穩定性、安全性以及網上內容的開發等方面，達到青海衛生職業技術學院提出的“數字校園”的總體建設目標，為青海衛生職業技術學院的各方面發展起到積極的推動作用。一、綜合布線簡介及特點綜合布線系統引入我國， 由于各國產品類型不同， 綜合布線系統的定義是有差異的。 我國原郵電部于 1997 年9 月發布的 YDT 926.1-1997 通信行業標準 大樓通信綜合布線系統第一部分：總

3、規范中，對綜合布線系統的定義為：“通信電纜、光纜、各種軟電纜及有關連接硬件構成的通用布線系統，它能支持多種應用系統。即使用戶尚未確定具體的應用系統，也可進行布線系統的設計和安裝。綜合布線系統中不包括應用的各種設備。  綜合布線系統有如下特點：  綜合性、兼容性好傳統的專業布線方式需要使用不同的電纜、電線、接續設備和其它器材，技術性能差別極大，難以互相通用，彼此不能兼容。綜合布線系統具有綜合所有系統和互相兼容的特點，采用光纜或高質量的布線部件和連接硬件，能滿足不同生產廠家終端設備傳輸信號的需要。  靈活性、適應性強 采用傳統的專業布線系統時，如需改變終端設備的位置和

4、數量，必須敷設新的纜線和安裝新的設備，且在施工中有可能發生傳送信號中斷或質量下降，增加工程投資和施工時間，因此，傳統的專業布線系統的靈活性和適應性差。在綜合布線系統中任何信息點都能連接不同類型的終端設備，當設備數量和位置發生變化時，只需采用簡單的插接工序，實用方便，其靈活性和適應性都強、且節省工程投資。便于今后擴建和維護管理綜合布線系統的網絡結構一般采用星型結構，各條線路自成獨立系統，在改建或擴建時互相不會影響。綜合布線系統的所有布線部件采用積木式的標準件和模塊化設計。因此，部件容易更換，便于排除障礙，且采用集中管理方式，有利于分析、檢查、測試和維修，節約維護費用和提高工作效率。

5、技術經濟合理綜合布線系統各個部分都采用高質量材料和標準化部件， 并按照標準施工和嚴格檢測，保證系統技術性能優良可靠，滿足目前和今后通信需要，且在維護管理中減少維修工作，節省管理費用。采用綜合布線系統雖然初次投資較多，但從總體上看是符合技術先進、經濟合理的要求的。    標準  各國生產的綜合布線系統的產品較多，其產品的設計、制造、安裝和維護中所遵循的基本標準主要有兩種，一種是美國標準 ANSIEIATIA 568A；另一種是國際標準化組織國際電工委員會標準 ISOIEC 11801：2002信息技術用戶房屋綜合布線 。上述兩種標準有極為明顯的差別，如從綜

6、合布線系統的組成來看，美國標準把綜合布線系統劃分為建筑群子系統、干線（垂直）子系統、配線（水平）子系統、設備間子系統、管理子系統和工作區子系統 6 個獨立的子系統。國際標準則將其劃分為建筑群主干布線子系統、建筑物主干布線子系統和水平布線子系統 3 部分，并規定工作區布線為非永久性部分，工程設計和施工也不涉足為用戶使用時臨時連接的這部分。我國在2000年頒布了兩個綜合布線國家推薦標準（GB/T），隨后2007年修訂并頒布了強制國家規范（GB50311-2007和GB50312-2007），由于我國標準更接近出現時間更早，應用范圍更廣的美國標準，所以以下采用美國標準內對子系統的劃分和描述。二、&#

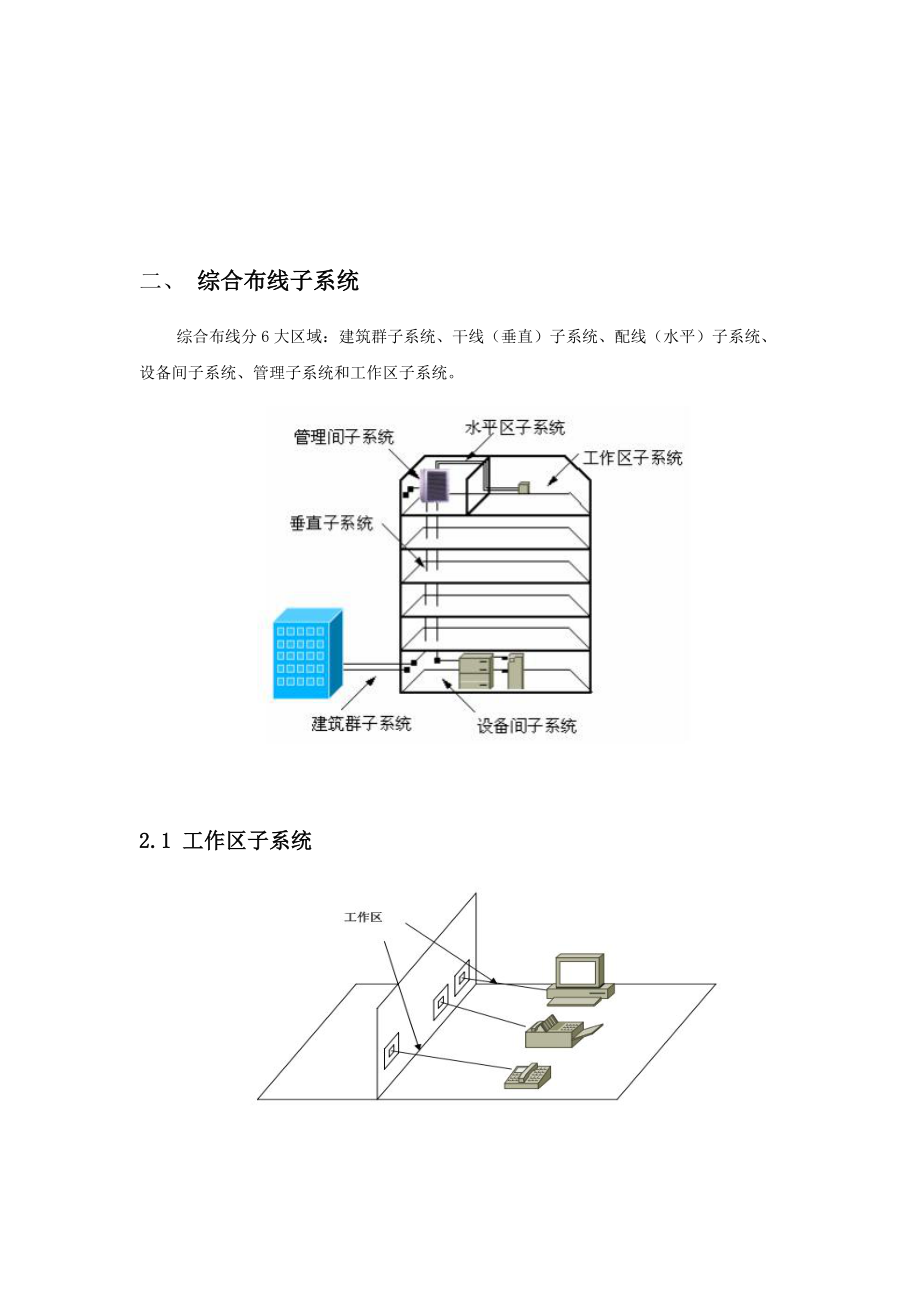

7、160;綜合布線子系統綜合布線分6大區域：建筑群子系統、干線（垂直）子系統、配線（水平）子系統、設備間子系統、管理子系統和工作區子系統。   2.1 工作區子系統       連接水平子系統的電信插座(TO)和語音或數據終端設備     目的：方便連接設備的變動的重新安排     組成：連接跳線和適配器  2.2 水平區子系統         水平子系統包括

8、從工作區到電信接線間（TC）這段距離。     組成：包括TO和把插座延伸到TC所使用的傳輸介質。     應采用星形拓撲結構，所有工作區TO都連接到一個TC或一個設備間（ER）上。     水平電纜的最大長度是295英尺（90米）。 2.3垂直子系統       連接電信接線間和設備區域，實現大樓內部通信。提供大樓的干線（饋電線）電纜的路由部份。     組成：銅纜

9、和光纜以及將此線纜連接到其它地方的相關支撐硬件     距離：     1.語音級 UTP電纜長度2624英尺（800米）     2.數據三、四、五類電纜時長度295英尺（90米）     3.多模光纖可以達 6560 英尺（2000 米）     4.單模光纖可以達 9840 英尺（3000 米）2.4管理子系統       管理子系統：包括把

10、兩個子系統連接起來或為一個子系統分配共用設備線路的交連和互連、端接硬件、彩色編碼、編號方案及記錄保存裝置。2.5 設備間子系統      設備間子系統包括共享的公用設備，及把這些設備端接到連接硬件上要求的傳輸介質組成：設備間中的電纜、連接器和相關支撐硬件。2.6 建筑群子系統      建筑群子系統把一幢大樓的電纜線延伸到建筑群中其它大樓的通信設備和裝置上。組成：包括提供大樓間通信設施所需的傳輸介質和支撐硬件，其中有銅纜、光纜、接地的防止電纜的浪涌電壓進入大樓的電氣保護設備。三、設計原則及依據3

11、.1設計原則 經濟性 在一定的資金資源下，建立一個高水平、完善的計算機網絡。通常情況下，綜合布線系統的使用壽命為1015年。為了適應系統變化的要求，必須充分考慮以最簡便的方法、最低的投資，實現系統的擴展和維護。 前瞻性 采用綜合布線后，使到整個網絡系統一次布線后在1015年內能滿足企業網絡的發展需求，建立一個具有現代化管理、通信手段的計算機網絡，滿足共享資源、提高業務能力和工作效率。在這段時間內可不必進行擴建，不會增加投資，也不破壞建筑物內現在的結構布局和改變布線方式，適應變化能力強，有利于長期的使用和今后的擴展，符合技術上的先進和經濟上的合理。在綜合布線系統中采用先進的材料進行布線超五類UT

12、P，傳輸?shù)乃俾试?00M以上，完全能夠滿足1015年的發展需要。 靈活性 綜合布線系統采用AMP所生產的超五類UTP雙絞線作為傳輸介質,物理上采用星型樸結構,因此所有的信息通道全部可以通用。所有設備的接入，改動，或者移除均不改變布線系統，只需增減相應的網絡設備以及必要的跳線來連接即可。 可靠性 綜合布線采用高品質的材料和組合壓接的方式構成一套高標準的信息通道。每條通道都采用專用的儀器校核線路衰減、串音、信噪比，以保證電氣的能力，因而不會造成信息的交叉干擾。另外物理拓樸星形結構的特點，使得任何一條線路故障均不影響其他線路的運行，同時為線路的運行維護及故障檢測及維修提供了方便，從而保障了系統長時間

13、的可靠運行。 3.2、設計依據系統所遵循的標準與規范整個系統滿足的標準如下： EIA/TIA-568B 電信通道和空間的商業建筑標準 IEEE802.3u 快速以太網標準 TCP/IP 標準協義與IETF安全協議 四、校園網具體布線系統設計4.1、工作區子系統設計校園內各大樓工作區信息點選擇RJ45接口的單孔形式。樓層的信息點統計如下表所示：各樓信息點分布總計樓名樓層信息點學生宿舍120220320420520合計100樓名樓層信息點教學樓1110210310410教學樓218210310410510合計88樓名樓層信息點辦公樓110210310410合計40樓名樓層信息點圖書館122434合

14、計104.2、水平子系統設計信息點全部采用CAT5 4對 UTP五類優質非屏蔽雙絞線。根據我們的工程經驗，結合校園樓宇的各樓層的平面圖，計算出線纜的平均長度為60米。每箱 CAT5 4對 UTP 線纜長度為305米。水平線纜用量見下表：五類息息點平均長度五類UTP箱數12660254.3、樓間建筑群系統設計樓間連接選用6芯多模光纖，從校園平面圖可以大致估算出實際距離，部分可以利用原有的管道，其余采用架空方式或從新鋪設地下管道。走向距離光纖數量（箱）到學生宿舍 到教學樓 合計 4.4、設備間系統設計有兩種類型的配線架，分別連接光纖和銅纜。分布及數量如下：樓名光纖配線架銅纜配線架教工宿舍11圖書館

15、大樓12學生宿舍14教學樓13合計410設備間應盡量保持室內無塵土、通風良好、室內照明不低于150Lx，載重量不小于100磅每平米。應符合有關消防規范、配置有關消防系統。室內應提供UPS電源配電盤以保證網絡設備運行及維護的供電。每個電源插座的容量不小于300W。4.5、建筑群/建筑物結構基本情況4.5.1建筑群/建筑物結構本布線工程共設計有238個 信息點。本布線系統設計選用NORTEC超5類布線系統,布線產品均為超5類。整個布線系統選用星型結構，自插座直接匯至樓層配線間，最后通過主干線纜統一連接至辦公樓主配線間（中心計算機機房），便于集中式管理。4.5.2建筑物內部主干布線路由樓內均設有弱電

16、豎井，各弱電豎井貫通各層，上下匯集布線電纜。各層有連通本層其它樓層配線間的綜合布線橋架和線槽。4.5.3建筑物電信間位置與結構樓配線間設計的基本原則為弱電井內設置本區域的樓層配線間FD。樓數據主配線間與語音主配線間共用， 樓的外線引入電話及專用的線路，如ISDN，也最終卡接在我們提供的語音機柜內，同時還要考慮電源、接地、照明、防水、防塵等等對計算機機房的基本要求。五、綜合布線系統圖本方案設計綜合布線系統圖如下所示：5.1工作區工作區布線僅指工作區的跳線、與機器連通的網卡、還有一些可能遇到的適配器，如RJ45-TO-RS232等。 用于計算機點的跳線有兩種，即一種為NORTEC提供的成品跳線，此

17、種跳線為采用特殊工藝一次加工完成，跳線的每一芯由若干根細如毛發的銅絲組成，質地極其柔軟，不會折損，長期使用不會影響數據的可靠傳輸。我們建議采用此種跳線。另一種為使用專門的工具自制的跳線，采用此種跳線成本略低，但為保證系統的絕對可靠，我們不推薦使用此種跳線。5.2水平子系統水平子系統由安裝在工作區的信息插座模塊、信息插座模塊至電信間配線設備（FD）的配線電纜和光纜、電信間的配線設備及設備纜線和跳線等組成。水平布線路由一般地，水平電纜自插座（距地面通常為30CM）走墻內預埋管，至吊頂出房間匯至走廊水平線槽，最后至樓層配線間。走廊的吊頂上應安裝有金屬線槽，進入房間時，從線槽引出金屬管，以埋入方式沿墻

18、壁而下（或上）到各個信息點。水平布線路由圖電信間線纜一般可從主干線槽經過防靜電地板進入相應機柜，在完成分組、上架、理線、綁扎后進行最后的線纜卡接，具體情況應根據現場施工要求靈活處理，但總體須保證線纜的安全和理線的整齊美觀。為了保持電信間的布局美觀，引進的電信間垂直主干線槽應緊貼墻面，切忌矗立于房屋中間。要求施工時，處理好線槽入口處的切角，既不能成直角，也不可探出墻面。水平布線設計吊頂水平線槽(內穿水平線)信息插座（包括面板、模塊和鐵盒）每個插孔功能可任意由電話、計算機引出的RJ45接頭房屋間隔段下圖是水平部分電纜沿公共的水平線槽分支到工作區各個插座的針對本工程的直觀示意圖：RJ45埋入式信息插
