1、精選文檔有限責任公司新建工程施工投標 投 標 文 件投標人 ：有限公司 托付代理人： 日期：2011年 月 日名目一、編制說明：2二、質量方針和實施目標3三、工程概況：4四、施工平面布置4五、施工布署5六、主要施工方案7七、施工措施55八、 施工進度方案55九、質 量 保 證 措 施59十、 平安文明施工62十一、環境愛護措施69一、編制說明：1、編制依據：1.1、業主提出具體要求1.2、本公司設計施工方案1.2.1電氣裝置安裝工程高壓電器施工及驗收規范(GBJ147-90)1.2.2電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范(GBJ148-90)1.2.3電氣裝置安裝工程母

2、線裝置施工及驗收規范(GBJ149-90)1.2.4電氣裝置安裝工程電氣設備交接試驗標準(GB501502006)1.2.5電氣裝置安裝工程電纜線路施工及驗收規范(GB501682006)1.2.6電氣裝置安裝工程接地裝置施工及驗收規范(GB501692006)1.2.7 電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范(GB50171-92)1.2.8電氣裝置安裝工程蓄電池施工及驗收規范(GB5017292)1.2.9電氣裝置安裝工程35KV及以下架空電力線路施工及驗收規范(GB50173-92)1.2.10電氣裝置安裝工程低壓電器施工及驗收規范(GB50254-96)1.2.11電氣裝置

3、安裝工程電力變流設備施工及驗收規范(GB50255-96)1.2.12電氣裝置安裝工程爆炸和火災危急環境電氣裝置施工及驗收規范(GB50257-96)1.2.13給水排水管道工程施工及驗收規范GB50268-20081.2.14工業設備、工業管道焊接工程施工及驗收規范（GB50236-98） 2、編制目的：本施工組織設計是對“輝縣市汽車配件有限責任公司新建工程”（以下簡稱本工程）在施工組織、施工管理、勞動力組織、材料設備供應、施工工藝、進度方案、質量平安措施等做出具體而周全的設計規劃、是本工程在整個施工過程中各個環節始終處于受控狀態，達到高標準、高質量、高水平，使業主稱心滿足，工程管理更加合理

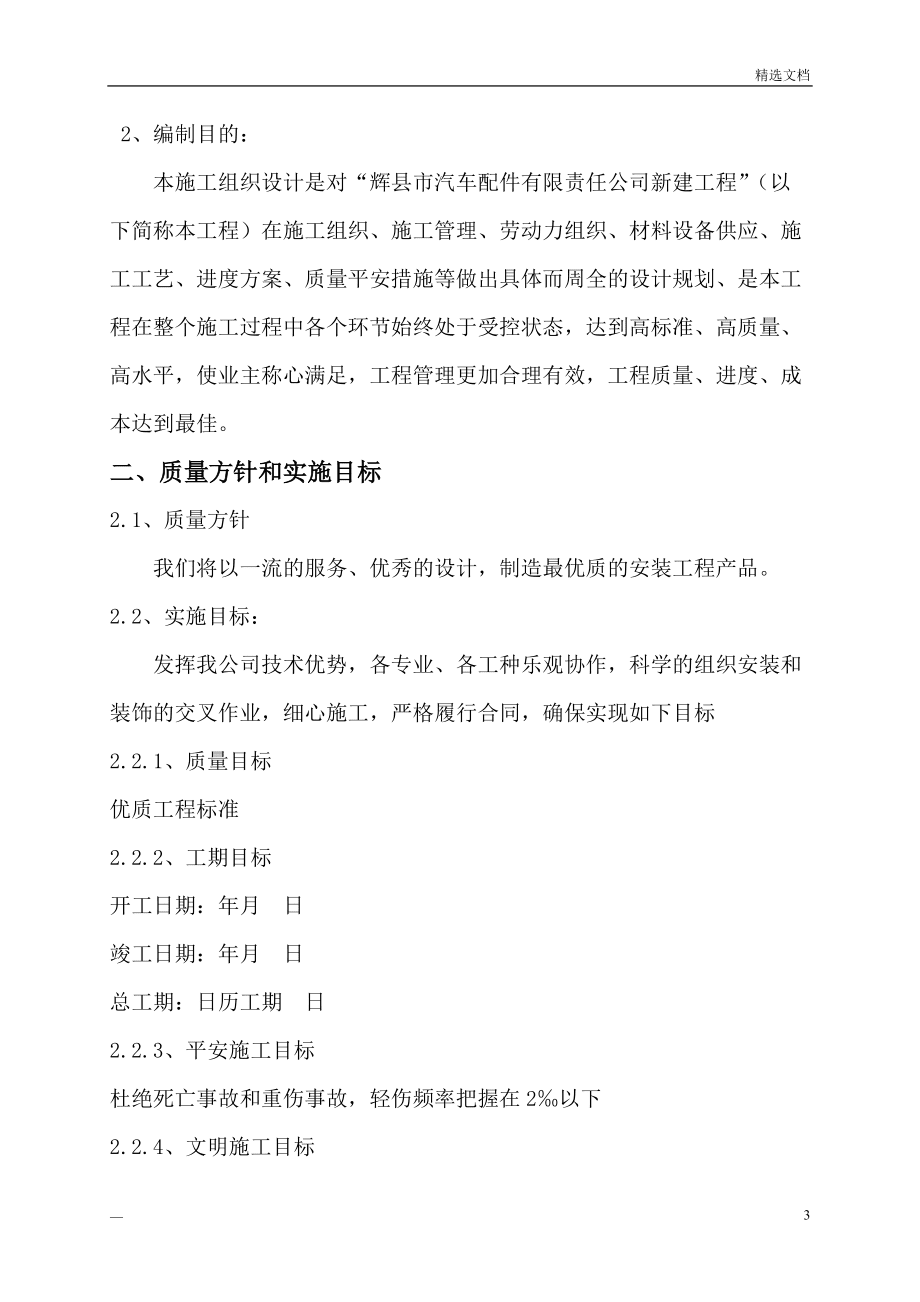

4、有效，工程質量、進度、成本達到最佳。二、質量方針和實施目標2.1、質量方針我們將以一流的服務、優秀的設計，制造最優質的安裝工程產品。2.2、實施目標：發揮我公司技術優勢，各專業、各工種樂觀協作，科學的組織安裝和裝飾的交叉作業，細心施工，嚴格履行合同，確保實現如下目標2.2.1、質量目標優質工程標準2.2.2、工期目標開工日期：年月 日竣工日期：年月 日總工期：日歷工期 日2.2.3、平安施工目標杜絕死亡事故和重傷事故，輕傷頻率把握在2以下2.2.4、文明施工目標業主綜合考評優良2.3、服務目標信守合同，認真協調與各有關方面的關系，接受業主部門對本工程質量，工程進度，方案協調，現場管理的監督。三

5、、工程概況：3.1、工程名稱：3.2、工程位置：3.3、工程規模及性質：公司依據進展的需要，在市區西部工業聚集區新建一個占地面積185畝的汽車零配件鑄造及加工工廠，總投資約2.5億元人民幣（一期1.5億；二期1億），產量綱領： 年產汽車轉向系統產品零配件8萬噸（一、二期工程 ）。3.4、工程范圍：公司擴建間隔、總降變電站電氣設備安裝、鑄造車間電氣設備安裝、清理車間電氣設備安裝、機加工車間電氣設備安裝、照明部分、全廠公共部分電纜敷設及全廠路燈安裝、全廠供水管道、壓縮空氣管道、自然氣管道安裝5、設計單位：四、施工平面布置4.1、施工現場平面和道路4.1.1本工程應保證場內道路暢通，運輸便利，各種材

6、料能按方案分期分批進場，充分利用場地；4.1.2材料盡量靠近使用地點，削減二次搬運；4.3.3現場布置緊湊，削減施工用地；（4）在保證施工順當進行的條件下，盡可能削減臨時設施搭設，盡可能利用施工現場四周的原有建筑物作為施工臨時設施；4.2、臨時設施依據業主支配及要求，現場辦公室及生產生活營地在業主指定區域現場設置；施工及生活用電用水設施，在業主的協調下，由我公司人員自行安裝調試。臨時設施方案用2天完成。五、施工布署5.1、施工預備工作5.1.1、組織有關人員生疏圖紙，參與圖紙會審5.1.2、組織有關人員對現場復核5.1.3、編制分項工程作業指導書5.1.4、深化施工組織設計5.1.5、組織有關

7、人員進行技術交底5.2、組織機構對于本工程我公司將按項目施工法的需求成立項目經理部，現場機構如圖?？傊笓] 項目經理項目副經理核算員質檢員材料員項目平安員電氣技術員管道技術員施工員5.3、施工預備和支配5.3.1、前期預備工作依據施工圖和現場實際狀況協作土建方預埋接地、管道，同時加工電纜、管道及燈具的支吊架。5.3.2、施工段劃分依據現場勘測結果和對整個工期的整體考慮，預備將本工程為兩個施工段，電氣安裝為一個施工段，管道安裝為另一施工段，兩個施工段同時施工，總工期60天。5.3.3、人力資源依據本工程的實際狀況本公司將組成了一只技術水平高，、講文明、守紀律的施工隊伍，隊伍組成前公司將成立一個由公

8、司、項目部、及質量負責人組成考核小組對公司勞務人員進行考核，合格后方能上崗。5.3.4、機械設備由于施工工期短，工作范圍大，平行施工面廣，故要求現場機械、機具數量充分，質量牢靠，修理準時，電力保障四項基本條件我公司施工規模較大，各類機具品種齊全，數量充分，且都是正規渠道進貨，質量有保證，各項目部在機具管理方面制度齊全，懲罰嚴明，因此完全能夠滿足施工時數量與質量保證。六、主要施工方案6.1、主變安裝方案6.1.1、設備及材料預備變壓器應裝有銘牌。銘牌上應注明制造廠名、額定容量，一二次額定容量，一二次額定電壓，電流，阻抗，電壓%及接線組別等技術數據。 變壓器的容量，規格及型號必需符合設計要求。附件

9、備件齊全，并有出廠合格證及技術文件。 型鋼：各種規格型鋼應符合設計要求，并無明顯銹蝕。 螺栓：除地腳螺栓及防震裝置螺栓外，均應接受鍍鋅螺栓，并配相應的平墊圈和彈簧墊。 其它材料：電焊條，防銹漆，調和漆等均應符合設計要求，并有產品合格證。6.1.2、主要機具搬運吊裝機具：汽車吊，汽車，卷?yè)P(yáng)機，吊鏈，三步搭，道木，鋼絲繩，帶子繩，滾杠。 安裝機具：臺鉆，砂輪，電焊機，氣焊工具，電錘，臺虎鉗，活扳子、鎯頭，套絲板。測試器具：鋼卷尺，鋼板尺，水平尺，線墜，搖表，萬用表，電橋及測試儀器。6.1.3、作業條件施工圖及技術資料齊全無誤。 土建工程基本施工完畢，標高、尺寸、結構及預埋件強度符合設計要求。 屋面

10、、屋頂噴漿完畢，屋頂無漏水，門窗及玻璃安裝完好。 內粗制地面工程結束，場地清理潔凈，道路暢通。6.1.4、工藝流程：6.1.4.1設備點檢查 設備點件檢查應由安裝單位、供貨單位、會同建設單位代表共同進行，并做好記錄。 依據設備清單，施工圖紙及設備技術文件核對變壓器本體及附件備件的規格型號是否符合設計圖紙要求。是否齊全，有無丟失及損壞。 變壓器本體外觀檢查無損傷及變形，油漆完好無損傷。 絕緣瓷件及環氧樹脂鑄件有無損傷、缺陷及裂紋。6.1.4.2變壓器二次搬運 變壓器二次搬運應由起重工作業，電工協作。最好接受汽車吊吊裝，也可接受吊鏈吊裝。變壓器搬運時，應留意愛護瓷瓶，最好用不箱或紙箱將凹凸壓瓷瓶罩

11、住，使其不受損傷。 變壓器搬運過程中，不應有沖擊或嚴峻震驚狀況，利用機械牽引時，牽引的著力點應在變壓器重心以下，以防傾斜，運輸傾斜角不得超過15度，防止內部結構變形。 大型變壓器在搬運或裝卸前，應核對凹凸壓側方向，以免安裝時調換方向發生困難。6.1.4.3變壓器穩裝 變壓器就位可用汽車吊直接甩進變壓器室內，或用道木搭設臨時軌道，用三步搭、吊鏈吊至臨時軌道上，然后用吊鏈拉入室內合適位置。 變壓器就位時，應留意其方位和距墻尺寸與圖紙相符，允許誤差為±25mm,圖紙無標注時，縱向按軌道就位，橫向距墻不得小于800mm，距門不得小于1000mm。6.1.4.4附件安裝 不經吊罩檢查的變壓器可

12、以直接安裝冷卻裝置、高壓套管、油枕等附件。通常現場均在變壓器充油前安裝附件，在安裝過程中需要從底部不斷充干燥空氣進入器身，且變壓器每次只能打開一個孔，每天安裝后，假如不能安裝完畢，必需充干燥空氣并保持0.02Mpa壓力，以確保器身內不受潮。安裝套管及油管、氣管時必需均勻擰緊螺栓，使法蘭面均勻。附件安裝過程中要留意把好以下幾個關：（1） 密封處理   各法蘭面均有鋼號，安裝時對比鋼號進行安裝。   全部法蘭連接處用耐油密封膠墊密封，安裝前將密封膠墊擦潔凈，并要求安裝位置精確。（2） 冷卻裝置安裝  冷卻裝置安裝前做密封試驗時，散熱器30分鐘應無滲

13、漏；  冷卻裝置安裝前用合格絕緣油沖洗潔凈；  冷卻裝置安裝完后即注滿油。（3）套管安裝 套管安裝前先檢查套管有無裂縫、傷痕，套管、法蘭頸部應清洗潔凈頸； 套管耐壓試驗合格； 充油套管的油標向外側安裝，套管末屏良好接地。（5）有載調壓裝置的安裝    切換開關的觸頭及其連接線應完整無損，接觸良好，位置指示器動作正確，清潔切換開關的油箱，并做密封試驗。注入油箱中的油其絕緣強度應符合產品的技術要求。   6.1.5、熱油循環    變壓器注油后依據油樣試驗報告需進行熱油循環時，循環時間按廠家技術要求

14、，若廠家未作要求，則按規范要求，不得少于48小時。濾油機出口溫度在5562之間。經循環后，油應達到下列標準：擊穿電壓60kV/12.5mm微水量10ppm（體積）含氣量1 tg0.5（900C）6.1.6、靜置和密封試驗    注完油后，在施加壓力前需靜置，靜置時間不少于下列規定：110kV及以下：24小時；     靜置完畢后，從變壓器的套管、冷卻裝置、瓦斯繼電器及壓力釋放裝置等有關部位進行多次放氣，直至油溢出表示殘余氣體排盡。    最終在儲油柜或從呼吸器安裝口充干燥空氣的方法進行

15、密封試驗，充氣壓力為0.03Mpa，試驗時間持續24小時應無任何滲漏。6.1.7變壓器的交接試驗變壓器交接試驗的內容：測量線圈連同套管一起的直流電阻； 檢查全部分接頭的變壓器的變壓比； 檢查三相變壓器的接線組別和單項變壓器引出線的極性； 測量線圈同套管一起的絕緣電阻； 線圈連同套管一起做溝通耐壓試驗。6.1.8變壓器送電前檢查 變壓器送電試運行前做全面檢查，確認符合試運行條件時方可投入運行。 變壓器試運行前，必需由質量監督部門檢查合格。 變壓器試運行前的檢查內容；各種交接試驗單據齊全，數據符合要求。變壓器應清理、擦拭潔凈，頂蓋上無遺留雜物，本體及附件無缺損。變壓器一、二次引線相位正確，絕緣良好

16、。接地線良好。通風設施安裝完畢，工作正常。標志牌掛好，門裝鎖。6.1.9變壓器送電試運行驗收 送電試運行：壓器第一次投入時，可全壓沖擊合閘，沖擊合閘時一般可由高壓側投入。 變壓器第一次受電后，持續時間不應少于10min，無特別狀況。 變壓器應進行35次全壓沖擊合閘，并無特別狀況，勵磁涌流不應引起愛護裝置誤動作。 變壓器試運行要留意沖擊電流、空載電流、一、二次電壓、溫度。并做好具體記錄。 變壓器空載運行24小時，無特別狀況，方可投入負荷運行。 6.1.10驗收變壓器開頭帶電起，24H后無特別狀況，應辦理驗收手續。驗收時應移交下列資料和文件：變更設計證明。產品說明書、試驗報告單、合格證及安裝圖紙等

17、技術文件。安裝檢查及調整記錄6.1.11、 質量標準電力變壓器及其附件的試驗調整和器身檢查結果，必需符合施工規范規定。 凹凸壓瓷件表面嚴禁有裂紋損傷和瓷釉損壞等缺陷。 變壓器安裝位置應精確，器身表面潔凈清潔，油漆完整。 變壓器與線路連接應符合下列規定。連接緊密，連接螺栓的鎖緊裝置齊全，瓷套管不受外力。零線沿器身向下接至接地裝置的線段，固定牢靠。器身各附件間的連接的導線有愛護管，愛護管、接線盒固定牢靠，盒蓋齊全。引向變壓器的母線及其支架、電線愛護管和接零線等均應便于拆卸，不阻礙變壓檢修時移動。各連接用的螺栓螺紋漏出螺母23扣，愛護管顏色全都，支架防腐完整。變壓器及其附件外殼和其它非帶電金屬部件均

18、應接地，并符合有關要求。6.1.12、成品愛護變壓器門應加瑣，未經安裝單位許可，閑雜人員不得入內。 對就位的變壓器凹凸壓紫套管及環氧樹脂鑄件，應有防砸及防碰撞措施。 變壓器身要保持清潔潔凈，油漆面有碰撞損傷。干式變壓器就位后要實行愛護措施，防止鐵件掉入線圈內。 在變壓器上方作業時，操作人員不得瞪踩變壓器，并帶工具帶，以防工具材料掉入砸壞、砸傷變壓器。6.1.12、應留意的質量問題序號易產生的質量問題防治措施1管線排列不整齊不美觀提高質量意識，依據工藝標準施工2變壓器一、二次套管損壞瓷套管在搬運中加強愛護3變壓器一、二次引線，螺栓不緊，壓按不牢。母線與變壓器連接間隙不符合規范要求。提高質量意識堅

19、強自互檢，母帶與變壓器連接時應銼平。6.2、高壓成套開關柜安裝6.2.1、基礎型鋼的安裝應符合下列要求：基礎型鋼安裝的允許偏差· 項目· 允許偏差· Mm/m· Mm/全長· 不直度· <1· <5· 水平度· <1· <5· 位置誤差及不平行度·· <5基礎型鋼安裝后，其頂部宜高出抹平地面10mm；手車式成套柜按產品技術要求執行。基礎型鋼應有明顯的牢靠接地。6.2.2、盤、柜安裝在震驚場所，應按設計要求實行防震措施。6.2.3、 盤、

20、柜及盤、柜聲設備與各構件間連接應堅固。主控制盤、繼電愛護盤和自動裝置盤等不宜與基礎型鋼焊死。6.2.4、 盤、柜單獨或成列安裝時，其垂直度、水平偏差以及盤、柜面偏差和盤、柜間接縫的允許偏差應符合下列規定： 6.2.4.1開箱時，檢查盤的型號、規格，并做好記錄；間隔布置符合設計要求；6.2.4.2、盤垂直度偏差不大于 1.5H/1000（H 為盤高）；6.2.4.3、相鄰兩盤頂部水平誤差不大于 5mm，成列盤頂部水平誤差不大于8mm；6.2.4.4、相鄰兩盤面不水平度為零，成列盤盤面不平度不大于 4 mm；6.2.4.5、盤間接縫間隙目測上下兩點不大于 1.5mm；6.2.4.6、焊接固定堅固，

21、焊接部位在盤底四角，長度為 20-40mm/m；6.2.4.7、緊固件完好、齊全、表面鍍鋅，螺栓露出 2-5 扣；6.2.4.8、配電盤內接地母線與主接地連接牢靠；6.2.4.9、盤上設備檢查完好、齊全。柜頂母線應對齊，其誤差不應超過視差范圍，并應完整，安裝堅固。6.2.5、端子箱安裝應堅固，封閉良好，并應能防潮、防塵。安裝的位置應便于檢查；成列安裝時，應排列整齊。 6.2.6、盤、柜、臺、箱的接地應堅固良好。裝有電器的可開啟的門，應以裸銅軟線與接地的金屬構架牢靠地連接。6.2.7、移開式小車進出應順當無卡堵現象，小車在運行位置和試驗位置，都應與接地母線連接良好。符合國家有關規定。成套柜應裝有

22、供檢修用的接地裝置。6.2.8、成套柜的安裝應符合下列要求：機械閉鎖、電氣閉鎖應動作精確、牢靠。動觸頭與靜觸頭的中心線應全都，觸頭接觸緊密。符合設備出廠說明書要求。 二次回路幫助開關的切換接點應動作精確，接觸牢靠。 柜內照明齊全。6.3、低壓柜安裝6.3.1. 基礎型鋼安裝6.3.2. 調直型鋼：將有彎的型鋼調直，然后按圖紙、配電柜(盤)技術資料供應的尺寸預制加工型鋼架，并刷防銹漆做防腐處理；6.3.3. 按設計圖紙將預制好的基礎型鋼架放于予埋鐵上，用水平尺找平、找正，可接受加墊片方法，但墊片不得多于3片，再將予埋鐵、墊片、基礎型鋼焊接一體。最終基礎型鋼頂部應高于抹平地面100以上為宜。6.3

23、.4. 基礎型鋼與地線連接：基礎型鋼安裝完畢后，將室外或結構引入的鍍鋅扁鋼引入室內（與變壓器安裝地線協作）與型鋼兩端焊接，焊接長度為扁鋼寬度的二倍，再將型鋼刷兩道灰漆。6.3.5. 配電柜（盤）安裝：按設計圖紙布置將配電柜放于基礎型鋼上，單獨柜（盤）只找柜面和側面的垂直度，成排配電柜（盤）各臺就位后，先找正兩端的配電柜（盤），以配電柜2/3高位置拉線，逐臺用墊片找平找正，柜（盤）如不標準以柜面為準。找正時接受0.5mm鐵片進行調整，每處墊片不能超過3片，然后按柜安裝固定螺栓尺寸在基礎型鋼上用手電鉆鉆孔。一般無要求時，鉆16.2孔，用M16鍍鋅螺絲固定。6.3.6. 柜（盤）就位、找平、找正后，

24、柜體與基礎型鋼固定，柜體與柜體、柜體與側擋板均用鍍鋅機螺絲連接。6.3.7. 配電柜（盤）體接地：每臺配電柜（盤）單獨與接地干線連接。每臺柜從下部的基礎型鋼側面上焊上M10螺栓，用6mm2銅線與柜上的接地端子連接堅固。6.3.8. 檢查配電柜前后操作、修理距離應符合要求。6.3.9. 配電柜電纜進線接受電纜溝下進線時，需加電纜固定支架；6.3.10. 檢查配電柜內電器元件規格型號及二次回路是否與圖紙相符；檢查接線是否堅固；6.3.11.配電柜調整及模擬試驗6.3.12. 全部接線端子螺絲再緊固一遍；6.3.13. 絕緣搖測：用ZC-7（500V）搖表在端子板處測試每回路的絕緣電阻，保證大于10

25、兆歐；6.3.14. 接臨時電源：將配電柜內把握、操作電源回路的熔斷器上端相線拆下，接上臨時電；6.3.15. 模擬試驗：按圖紙要求，分別模擬把握、連鎖、操作、繼電器愛護動作正確無誤、靈敏牢靠；6.3.16. 拆除臨時電源，將被拆除的電源線復位。6.4、管型母線安裝6.4.1. 安裝封端球或封端蓋、阻尼線。焊接后，依據要求，分別對母線兩端安裝封端球或封端蓋。封端蓋或封端球用孔應與封端蓋或封端球配鉆，其孔徑宜大于螺絲直徑1mm。留意，封端球的排水孔要保證有一個在封端球的底面。上封端球或封端蓋前，要依據設計圖紙選擇某種型號的阻尼線穿在管母線內，每管段的阻尼線應為一整根，并貫穿于管段的全長。6.4.

26、2. 安裝支柱絕緣子。管母線支柱絕緣子安裝前應先檢查絕緣子有無裂紋或破損，擦拭清潔后安裝拖架及金具，然后用吊車將絕緣子吊至架構母線橫梁支柱絕緣子底座上，支柱絕緣子安裝中心線應在同始終線上，找真找正后用螺栓緊固。此時，可將支柱絕緣子拖架上的金具上蓋打開，以備安裝管母線。6.4.3. 管母線吊裝。管母線安裝要用吊車吊裝，對于單根管母線較長的，可選用兩臺吊車同時起吊。一輛吊車吊裝較短的管母線時，應接受多點吊裝，有吊裝扁擔時各吊點繩索長度應全都；無吊裝扁擔時，應調整各吊點繩索長度，使母線在起吊過程中不發生彎曲變形。管母線的兩端，要拴溜繩，以把握方向。每個支柱絕緣子上應有一個人作接應，待管母線安裝上以后

27、，進行調整，將補強孔放在管母線的立面，并依據要求將管母線中見拖架金具卡實并螺絲擰緊。每段母線的固定金具應有一只為緊固定（將蓋板反轉180°即可），位置應盡可能處于管段中間，其余為松固定。6.4.4. 管母線分段處應用伸縮節連接，伸縮節連接金具連接板應垂直，伸縮節彎度和方向應全都。6.4.5. 管母線安裝完畢，要刷相位漆，全部金具連接處和焊縫兩邊都應留出80mm100mm的空白。6.4.6. 懸吊式管母線吊裝6.4.7. 作為“V”懸空式管母線安裝，制作工藝和上述制作相同，在安裝時應借助升降平臺或高空作業車來完成。6.4.8. “V”型安裝有時難以使用吊車。對絕緣子串的安裝可用升降平臺

28、升至掛點進行逐一單片組裝或分段組裝。絕緣子串組合時，連接金具的螺栓、銷釘及銷緊銷等必需符合現行國家標準，且應完整，其穿向應全都；球頭掛環、碗頭掛板、鎖緊銷等應相互協作。絕緣子安裝前應擦拭潔凈。V形絕緣子串，每串長度應全都，受力應均勻。6.4.9. 對管母線的安裝，可在固定懸垂絕緣子的兩個懸掛點之間用鋼絲繩懸掛滑輪，這種滑輪可在每組懸垂絕緣子之間懸掛，也可隔組懸掛（以人力和工具的多少確定）。用滑輪將管母線吊至肯定的高度，然后借助升降平臺或升降車來完成管母線安裝工作。管母線兩端的“V”絕緣子串，可能不好和管母線連接，可借用倒鏈，將組裝好的“V”絕緣子串用倒鏈和管母線連接，收緊倒鏈進行金具連接。即可

29、完成“V”懸掛式管母線的安裝。懸掛式線夾應垂直于母線。調整絕緣子串中的花蘭螺絲，使每段母線處于水平位置，且每段母線及三相母線處于同一水平面。6.5、電纜橋架安裝6.5.1 作業條件、技術預備：批閱設計圖紙，現場勘查電氣設備的安裝位置和電纜橋架安裝的路由；電纜橋架途徑；建筑結構類型；預埋件和預留孔洞的位置、尺寸。、編制施工方案：依據閱圖和勘察記錄，選定電纜橋架在不同建筑結構路段的安裝形式；依據合同工期和施工人員組成確定施工組織。確定施工方案時應遵循如下規定：（）電纜橋架應盡可能在將筑物、構筑物（如墻柱梁、樓板等）上安裝。（）電纜橋架的總平面布置應做到距離最短有滿足施工安裝、電纜敷設的要求。（）梯

30、架或有孔托盤水平敷設時距地面高度不低于2.5；線槽、無孔托盤局地高度不低于2.2。但敷設在電氣專用房間（如配電室、電汽豎井、技術層）內除外。（）橋架垂直敷設時，在距第1.8以下部分應加金屬蓋愛護，但敷設在電氣裝用房間內是可除外。（）電纜橋架多層敷設時其層間距離一般為： 橋架上布局頂板或其他障礙物不應小于0.3。 電力電纜橋架間距不應小于0.3。 把握電纜橋架間不應小于0.2。 弱點及電纜橋架與電力電纜橋架間不應小于0.5，如有屏蔽蓋板可減至0.3。（）下列不同電壓不同用途的電纜除因條件限制只能安裝在同一橋架上并接受隔板隔開外，均不應敷設在同一橋架上。&#

31、160;1以上和1以下的電纜。 強電、弱點、把握電纜 應急照明燈和其他照明電纜 向一級負荷供電的雙路電源電纜（）幾組電纜在同一高度敷設時，各相鄰電纜橋架間應考慮維護、檢修的需要，一般不宜小于0.6。（）電纜橋架水平敷設時，支承跨距一般為1.53，垂直敷設時，固定點間距不大于2。橋架彎曲半徑不小于300時，應在距彎曲段與直線段間合處300600的直線段側設一個支撐，當彎曲半徑大于300時，還應在彎曲段中部增設一個支吊架。在進出箱、柜和變形縫及丁字接頭的三端500內設支撐。（）電纜橋架可接受脹管螺栓或預埋鐵件上焊接的方法固定。（10）纜橋架在穿過墻及樓板時，應實行防火

32、隔離措施。（11）直線段鋼制電纜橋架超過30，鋁合金或玻璃鋼制電纜橋架超過15時，應有伸縮節，其連接宜接受伸縮連接板。電纜橋架跨越建筑物伸縮縫處，應設置伸縮縫或伸縮板。（12）電纜橋架不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體和管道下方，否則應實行防腐隔熱措施。（13）電纜敷設在線槽內，但在梯架或托盤（指完全封閉）內，不應直接敷設導線。（14）室內電纜托盤、梯架不應接受具有黃麻或其它易燃材料外護層的電纜，否則在室內及電纜溝、隧道、豎井內側有麻護層的電纜，應剝除麻護層，并對鎧裝加以防腐處理。（15）電纜在橋架內的填充率，電力電纜不應大于40，把握電纜不應大于50。（16）電纜或?qū)Ь€在橋

33、架內不應由接頭，接頭應設置在接線箱內。6.5.2.現場條件（1）土建工程過程應全部結束且預留孔洞，預埋件符合設計要求，預埋件安裝堅固，強度合格。（2）橋架架設沿線模板等設施拆除完畢，場地清理潔凈，道路暢通。（3）室內電纜橋架的安裝已在管道及空調工程施工基本完畢后進行。如需交叉作業，既要做好電氣工程的成品愛護，又要執行其它分項工程成品愛護措施。6.5.3 、材質要求1.依據設計要求的規格型號、現場勘察記錄和施工方案編制材料使用方案，包括各種規格電纜橋架的直線段、彎通、橋架附件及支、吊架等。留意電纜橋架安裝所需的各種材料均需使用鍍鋅材料。2.依據設計要求和現場勘察記錄，編制電纜使用方案，包括各種規

34、格、型號的電力電纜、把握電纜等。3.電纜橋架的進貨檢驗（1）橋架產品包裝箱內應有裝箱清單、產品合格證和出廠檢驗報告，并按清單清點橋架或附件的規格和數量。（2）檢查橋架板材厚度應滿足下列要求：橋架寬度（）允許最小厚度（）4001.54008002.08002.5（3）橋架外觀檢查測量外形尺寸與標稱型號規格是否全都。熱浸鍍鋅橋架鍍層表面應均勻、無毛刺、過燒、掛灰、傷痕、周部未鍍鋅（直徑2以上）等缺陷，螺紋鍍層應光滑，螺栓擰入。電鍍鋅的鋅層表面應光滑均勻，無起皮、氣泡、花斑、劃痕等缺陷。噴涂應平整、光滑、均勻、不起皮、無氣泡水泡。橋架焊縫表面均勻，無漏焊、裂紋、夾渣、燒穿、弧坑等缺陷。橋架螺栓孔徑在

35、螺桿直徑不大于M16時，可比螺桿直徑大2。同一組內相鄰兩孔間距允許偏差±0.7，任意兩孔間距允許偏差±1。相鄰兩組的端孔間距允許偏差±1.2。（4）檢驗工作完成后，將結果照實存檔。將收集的產品合格證和出廠檢驗報告整理后一并存檔。6.5.4、質量要求6.5.4.1、主控項目1.金屬電纜橋架及其支架和引入或引出的金屬電纜導管必需接地（PE）或接零（PEN）牢靠，且必需符合下列規定：（）  金屬電纜橋架及其支架全長不應少于2處與接地（PE）或接零（PEN）干線相連接；（）  非鍍鋅電纜橋架間連接板的兩端跨接銅芯接地線，接地線最小允許截面積不小于4&#

36、178;。（）  鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。2.電纜敷設嚴禁由絞擰、裝壓扁、護層斷裂和表面嚴峻劃傷等缺陷。6.5.4.2一般項目1.電纜橋架安裝應符合下列要求：（1）直線段鋼制電纜橋架長度超過30、鋁合金或玻璃鋼制電橋架長度超過15設伸縮節；電纜橋架跨越建筑物變形縫處設置補償裝置；（2）電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小允許彎曲半徑，電纜最小云彎曲半徑見下表：電纜最小允許彎曲半徑序號電纜種類最小允許彎曲半徑1無鉛包鋼鎧護套的橡皮絕緣電力電纜10D2有鋼鎧護套的橡皮絕緣電力電纜20D3聚氯乙烯絕緣電力電

37、纜10D4交聯聚氯乙烯絕緣電力電纜15D5多芯把握電纜10D注：D為電纜直徑（3）當設計無要求時，電纜橋架水平安裝的支架間距為1.53；垂直安裝的支架間距不大于2；（4）橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側；當鋁合金橋架與鋼支架固定時，有相互間絕緣的防電化腐蝕措施；（5）電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合下表的規定：與管道的最小凈距（）管道類別平行凈距交叉凈距一般工藝管道0.40.3易燃易爆氣體管道0.50.5熱力管道有保溫層0.50.3無保溫層1.00.5（6）敷設在豎井內和穿越不同防火區的橋架，按設計要求位置，

38、有防火隔堵措施；（7）支架與預埋件焊接固定時，焊縫飽滿；膨脹螺栓固定時，選用螺栓適配，連接牢固，防松零件齊全。2.橋架內電纜敷設應符合下列規定：（1）大于45°傾斜敷設的電纜每隔2處設固定點；（2）電纜出入電纜溝、豎井、建筑物、柜（盤）、臺處以及管子管口處等做密封處理；（3）電纜敷設排列整齊，水平敷設的電纜，首尾兩端、轉彎兩側即每隔510處設固定點； 敷設于垂直橋架內的電纜固定點間距，不大于下表的規定。電纜種類固定點的間距電力電纜全塑料1000除全塑料型外的電纜1500把握電纜10003.電纜的首端、末端和分支處應設標志牌。6.5.5、工藝流程劃線定位固定件安裝橋架支撐件安裝梯架托盤

39、線槽安裝金屬橋架的接地愛護敷設電纜6.5.6、操作工藝（一）、劃線定位依據設計圖或施工方案，從電纜橋架始端至終端（先干線后支線）找好水平或垂直線（建筑物如有坡度，電纜橋架應隨其坡度），確定并標出支撐物的具體位置。（二）、固定件安裝1.  接受直徑不小于8的圓鋼自制或選用成品，在土建結構，施工中劃定的位置預埋，留意固定堅固，用膠布包纏螺紋部分。2.  金屬膨脹螺栓安裝（1）使用與以上混凝土構件及實心磚墻上，不適用空心磚墻或陶?；炷疗鰤K等輕型墻體。（2）鉆孔直徑的誤差不得超過0.50.3；深度誤差不得超過3；鉆孔后應將孔內殘存的碎屑清除潔凈。（3）打孔的深度應以將套管全部埋入

40、墻內或頂板內，表面平齊為宜。（4）用木錘或墊上木塊后用鐵錘將膨脹螺栓敲入洞內，螺栓固定后，其頭部偏斜值不應大于2。3.預埋鐵的自制加工尺寸不應小于120×60×60，在土建結構施工中進行預埋，預埋鐵平面應緊貼模板，并應固定堅固。（三）、橋架支撐件安裝1.橋架支撐件在室內安裝常用的幾種型式，參照國標圖86SD169電纜橋架安裝。2.自制支架與吊架所用扁鐵規格不應小于30×3，扁鋼規格不小于25×25×3，圓鋼不小于8。自制吊支架必需按設計要求進行防腐處理。3.支架與吊架在安裝時應掛線或彈線找直，用水平尺找平，以保證安裝后橫平豎直。4.輕鋼龍骨上敷

41、設橋架應設各自單獨卡具吊裝或支撐系統，吊桿直徑不應小于8，支承應固定在主龍骨上，不允許固定在幫助龍骨上。5.鋼結構：可將支架或吊家直接焊在鋼結構上，也可用萬能吊具進行安裝。（四）、梯架、托盤、線槽安裝1.梯架、托盤、線槽用連接板連接，用墊圈、彈墊、螺母緊固，螺母應位于梯架、托盤、線槽外側。2.橋架與電氣柜、箱、和接茬時，進線和出線口處應用包腳連接，并用螺絲緊固，末端應加裝封堵。3.橋架經過建筑物的變形縫（伸縮縫、沉降縫）時，橋架本身應斷開，槽內用內連接板搭接，一端需固定。4.電纜橋架在穿過防火墻及防火樓板時，應實行防火隔離措施。 注：施工前將要封堵部位清理潔凈。（五）、金屬橋架的接地愛護1.橋

42、架全長應為良好的電氣通路。鍍鋅制品的橋架搭接處用螺母、平墊、彈簧點緊固后可不做跨接地線。如設計另有要求的按設計施工。橋架在建筑變形縫處要做跨接地線，跨接地線要留有余量，跨接地線截面按下表選擇。3.  橋架和吊架必需鉆通眼用爪型螺絲連接。橋架內最大電纜的相導線截面積S愛護地線最小截面積SPS16SPS16S35SP1635S200SPS（六）、室內電纜橋架上敷設電纜1.室內電纜橋架敷設的電纜不應有黃麻或其它易燃材料外護層，否則在室內部分的電纜應剝除麻護層，并對鎧裝加以防腐處理。2.在有腐蝕或特殊潮濕的場所宜選用塑料護套電纜。3.電纜敷設前應清掃橋架，檢查橋架又無毛刺等可能劃傷電纜的缺陷

43、，并予以處理。4.電纜在橋架上可以無間距敷設，應分層敷設且排列整齊，不應交叉。5.橋架內電纜應在首端、尾端、轉彎即每隔50處設編號、型號及起止點等標記。標記應清洗齊全，掛裝整齊。6.電纜敷設時彎曲半徑應滿足下表要求電纜最小彎曲半徑電纜形式多芯單芯把握電纜10D 橡皮絕緣電力電纜無鉛包、鋼鎧護套10D裸鉛護套15D鋼鎧護套20D聚氯乙烯絕緣電力電纜10D電纜形式多芯單芯交聯聚乙烯絕緣電力電纜15D20D油浸絕緣電力電纜鉛包 鉛包有鎧裝15D20D無鎧裝20D 自容式充油（鉛包）電纜20D 注：表中D為電纜外徑7.在建筑物中有變形縫處敷設的電纜應留有余量。（

44、七）、成品愛護1.室內沿橋架或托盤敷設電纜，已在管道及空調工程基本施工完畢后進行，防止其它專業施工時損傷電纜。2.電纜兩端頭處的門窗裝好，并加鎖，防止電纜丟失或損毀。（八）、平安留意事項1.電橋架安裝時，其下方不應有人停留。進入現場應戴平安帽。2.使用人字梯必需牢固，距梯腳4060處要設拉繩，防止劈開。使用單梯上端要綁牢，下端應有人扶持。3.使用電氣設備、電動工具要有牢靠的愛護接地（接零）措施。打眼時，要戴防護眼鏡，工作地點下方不得站人。6.5.7、質量通病及其防治1.  沿橋架敷設電纜時，應防止電纜排列混亂，不整齊，交叉嚴峻。在電纜敷設前須將電纜時先排列好，畫出排列表進行施工。電纜

45、敷設時，應敷設一根整理一根、卡固一根。2.  電纜彎曲半徑不符合要求。在電纜橋架施工時，應事先考慮好電纜路徑，滿足橋架上敷設的最大截面積電纜的彎曲半徑的要求，并考慮好電纜的排列位置。6.5.8環境關鍵要求（）使用各種機械必需把握噪聲污染。（）剔鑿墻體必需噴水把握粉塵污染。（）各種廢棄物、電纜絕緣皮禁止處處亂扔防止化學污染。6.6、電纜敷設6.6.1、施工預備1、 施工人員必需具備的條件 1）參與施工人員都應受過三級平安教育,并通過平安規程考試作業人員必需經過施工前的平安教育和平安技術培訓，身體狀況良好，可從事高空作業。 2）生疏施工圖紙及施工現場環境 3）對電纜學問應相當了解,具有敷

46、設電纜的施工閱歷. 4）相應工種的施工人員必需持證上崗2、工器具預備放線架、絕緣搖表、對講機、便攜式擴音器、放線鋼卷尺、鋼鋸、梯子、平安帶、手電筒、臨時移動式配電箱、移動式照明燈、繩子、繩套、千斤頂、手拉葫蘆、三腳架等。3、設備及材料預備依據設計及施工圖要求,結合現場實際狀況準時預備好相關設備和材料。電纜、固定綁絲、綁扎帶、電纜標牌等4、設備運抵現場后,應認真做到下列檢查:制造廠的技術文件應齊全,主要包括合格證或質保書、產品說明書。設備型號、規格應符合設計要求，且均應完好無損。5、對環境的要求，電纜層電纜橋架已安裝完畢；電纜層內無積水垃圾等狀況，符合敷設電纜的條件。6.6.2、主要施工方案1電

47、纜敷設區域必需有足夠的照明；電纜敷設的腳手架搭設符合規程、堅固牢靠；橋架驗收合格，其內部雜物清理潔凈；電纜按型號、規格到現場后，電纜堆放區域10米內無明火或易燃易爆物。2編制電纜敷設明細表（見附表3），確定電纜的型號規格、編號、敷設挨次.3. 規劃電纜敷設路線圖(見附表1) ，依據線路圖結合現場實際狀況來支配部署人員到位。在電纜的起點和終點或者關鍵部位上支配專業電工操作，其他地方就由其他非電專業工人員操作，由專業技術人員現場統一指揮。作業人員全員必需接受施工技術交底并辦理交底簽證手續。4. 制定電纜敷設方案（見附表3），依據方案合理的支配日程進度。5. 施工流程機具布置電纜盤布置、開盤檢查電纜

48、展放電纜敷設、固定接頭制作及附加安裝6.技術、質量、平安要求 1）電纜敷設前參考電纜敷設明細表認真校對電纜型號、規格，是否符合圖紙要求。用搖表（500V）測量，電纜絕緣電阻大于1兆歐。2）在放線架處、各轉角都需配備一臺對講機，以便隨時聯絡。 3）搬運電纜時，不應使電纜松散及受傷，電纜盤應按電纜盤上箭頭所指方向滾動。4）電纜用人工牽引搬運，搬運人員要站在電纜的同一側。電纜搬運時肯定要聽統一號令、統一步伐，速度要均勻，嚴禁奔跑。5）垂直運輸時電纜的前端要有繩索牽引以防止電纜突然墜落傷人。 6）展放過程中，要用放線架順直展放，杜絕使電纜產生扭勁，每一處工作人員應嚴密監視電纜敷設狀況，一旦有問題應馬上

49、停止?fàn)恳?，并?bào)告指揮、技術人員，待問題處理后，才連續展放。 7）電纜進入配電室內終端處時，要保證足夠的預留長度。 8）電纜敷設完畢，應組織人力進行整理、固定。電纜橋架里的電纜要碼放順直整齊，嚴禁交叉、混纏、扭曲，拐彎弧度應全都，電纜彎曲半徑不小于10倍電纜直徑。9） 每一根電纜敷設完畢后要有專人在電纜的兩頭進行掛牌。電纜標牌上要標明電纜規格型號回路編號以及另一端的配電箱編號。10）有明顯機械損傷的電纜嚴禁敷設，電纜敷設時，應防止電纜之間及纜與其他硬物之間的磨擦。11）電纜與保溫層平行敷設時距離不小于500mm，交叉敷設時不小于200mm，電纜與非保溫?zé)岜砻婢嚯x不小于1m。12）在高空橋架上面的

50、人員要有足夠的照明，必需配備和正確使用平安帶。13）電纜敷設水平段每隔800mm綁扎一道，垂直段每個支架上綁扎一道，拐彎處每200300mm固定綁扎一道，在把握盤前300400mm固定綁扎一道，在接線盒前150300mm固定綁扎一道。14）每根電纜放出時、每根電纜敷設結束時都必需進入復核程序，即核對電纜的型號規格、始端名稱、末端名稱等并做好記錄。6.7、照明施工6.7.1施工說明 1、本工程為高空施工，施工區域廣，工程量大，工期短，施工有肯定困難。 2、廠房照明作業點高，行車上搭建平臺的空間小，作業危急性較大。作業面較小，在支架焊接、固定鋼管、穿線等施工過程中，行車需反復移動，同時平臺上施工人

51、員需反復上下。為了提高作業效率，要依據不同地形制作相應尺寸的可移動平臺。6.7.2施工預備1、施工人員預備2、安裝電工、電焊工等特殊工種人員須經過技術培訓，持有操作證。3、施工人員應能獨立承當某項工作，負責人應全面生疏本作業工作內容并能組織正常施工。4、具有平安自我愛護技能，和具有現場急救常識。5、施工人員必需遵守平安操作規程，有自我愛護意識：包括勞防用品的正確使用現場擔憂全因素的正確處理，做到愛護自己，愛護他人。6、施工人員身體健康并適合高空作業。7、在施工時，要求用雙臂雙掛的平安帶，在平臺到達作業點后，方可上上層平臺，并馬上掛好平安帶，整個開動行車，上平臺，開頭平臺上作業都要由一人指揮?？?/p>

52、定要在作業人員下平臺之后，方可動車。8、施工前認真閱讀圖紙，查閱相關技術資料，編寫施工方案，技術交底、平安技術措施等。9、進行圖紙會審，提前編制材料預算，確定施工進度等。6.7.3、燈具安裝1、燈具的型號規格、安裝位置和固定方法要符合設計和施工規范及現場實際條件。成排燈具安裝在同一水平面上，且排與排要平行。2、導線連接處必需規范，端子連接牢靠。照明工程送電前先進行絕緣電阻檢查，絕緣電阻合格后對比明回路送電試燈。3、燈桿在頂端附加鏈接，增加平安性。4、對燈具、鋼管、橋架、配電箱等依據圖紙做好的接地。6.7.4廠區路燈施工1、定燈位：依據施工圖及現場狀況，以設計燈位間距為基精確定路燈安裝位置。2、

53、挖溝及埋管：依據施工圖紙開挖電纜管預埋溝，預埋相應的電纜管。3、澆注路燈基礎澆注：按甲方供應路燈基礎圖紙預制金屬構件開挖相應尺寸的基坑，金屬構件進行熱鍍鋅處理，防腐質量應符合現行國家標準金屬掩蓋及其他有關掩蓋層維氏和努氏顯微硬度試驗（GB/T9700）、熱噴涂金屬件表面預處理通則（GB/T11373）、現行行業標準鋼鐵熱浸鋁工藝及質量檢驗（ZBJ36011）的有關規定。4、敷設電纜：應符合下列要求：（1）電纜型號應符合設計要求，排列整齊，無機械損傷，標志牌齊全、 正確、清楚；（2）電纜的固定、間距、彎曲半徑應符合規定；（3）電纜接頭良好，絕緣應符合規定；（4）電纜溝應符合要求，溝內無雜物；（5

54、）愛護管的連接、防腐應符合規定。5、路燈安裝規定（1）同一街道、大路的路燈安裝高度（從光源到地面）、仰角、裝燈方向宜保持全都。（2）基礎坑開挖尺寸應符合設計規定，基礎混凝土強度等級不應低于C20，基礎內電纜護管從基礎中心穿礎并應超出基礎平面3050mm。澆制鋼筋混凝土基礎前必需排解坑內積水。（3）燈具安裝縱向中心線和燈臂縱向中心線應全都，燈具橫向水平線應與地面平行，緊固后目測應無歪斜。（4）燈頭固定牢靠，可調燈頭應按設計調整至正確位置，燈頭接線應符合下列規定：（5）在燈臂、燈盤、燈桿內穿線不得有接頭，穿線孔口或管口應光滑、無毛刺，并應接受絕緣套管或包扎，包扎長度不得小于200mm。(6)路燈安

55、裝使用的燈桿、燈臂、抱箍、螺栓、壓板等金餉構件應進行熱鍍鋅處理，防腐質量應符合現行國家標準金屬掩蓋及其他有關掩蓋層維氏和努氏顯微硬度試驗（GB/T9700）、熱噴涂金屬件表面預處理通則（GB/T11373）、現行行業標準鋼鐵熱浸鋁工藝及質量檢驗（ZBJ36011）的有關規定。(7)各種螺母緊固，宜加墊片和彈簧墊。緊固后螺出螺母不得少于兩個螺距。6.8接地極安裝6.8.1接地體（線）的連接接地裝置的安裝應符合以下要求：1、接地極的型式、埋入深度及接地電阻值應符合設計要求；2、接地裝置的材料及結構應考慮腐蝕而引起的損傷，必要時實行措施，防止產生電腐蝕。3.電氣裝置和設施的下列部分，施工時依據現場狀
