如何計算鋼結構的工程量

1、教你學鋼結構算量鋼結構是未來發展 的方向，土建算量的不會鋼結構算量的大有人在，但日后如果再不會，就要談?wù)?自己的工資是漲不上去了。 鋼結構一直以來是與土建分開的， 后來的勁鋼結構及鋼組合結構在施工的 過程中，都是先有鋼結構公司安裝再有總包施工砼，如此以來接合也會慢慢的相近，有時候基本上融 合在一起，我只能說我會做鋼結構的算量，報價談不上，因為我的經驗不足。1。算量最基本的就是看圖紙，土建的人都煩鋼構圖紙的太亂，其實我也有這種看法，因為平法并沒 有用在其上面，圖樣還保留了一前土建制圖的原則， 所以做為老人看比較習慣 （101 圖集出之前的人） ， 后來像我這樣人看鋼結構圖紙真的看不習慣，不過沒有

2、辦法，還是要習慣的，我們知道麻煩，但任何 事情都有規律的，鋼結構的詳圖結點相當?shù)亩?，但這些變化真的在算的時候影響相當?shù)男。匾谴?的方向把握好，鋼結構的結點圖也是相當科學的，都和科學受力相對應。有許多是重復或?qū)ΨQ等。認 真的看都會看出來。對于圖紙的特點，我會在下面講2。 算重量，因為鋼結構的算量基本上全是按噸計（板按M2）。鋼材+鋼材就是鋼結構。而鋼材多指 型鋼，對于型鋼的分類算量的方法，我也會一一列出。并做出講解。3。統計匯總，哈哈，此類應該是不難的，以清單為基本，分類匯總而以了。識圖問路1。我對鋼結構的認識，應該比大家深一些，因為我畢業的時候就進了一家鋼結構公司，工作不到兩 個月，經常的

3、工作就是畫一個圖紙的鋼構件，把這個鋼構件看明白了，畫出來，他們叫鋼結構深化設 計（細化方案）做加工所用，說白了，一張鋼板怎么加工這樣的東東的。我講的圖識別，其它就是03G102 上面的東東，大家有機會可以去下載看一下。閑言碎語不多講，說說吧，鋼結構圖應該怎么 看不頭痛。把握好看圖不難的原則，其實很簡單，比建筑的施工簡單多了，因為他每個部分都有詳圖，哪里不明 白了，就看此圖有沒有什么詳圖符號，有就找，其實我看明白的地方不是詳圖的地方，拿出來與原圖 一對就明白了，是什么柱，是什么梁就明白了許多。一 . 鋼結構1 鋼結構設計制圖分為鋼結構設計圖和鋼結構施工詳圖兩階段。2 鋼結構設計圖應由具有設計資質

4、的設計單位完成， 設計圖的內容和深度應滿足編制鋼結構施工 詳圖的要求；鋼結構施工詳圖（即加工制作圖）一般應由具有鋼結構專項設計資質的加工制作單位完 成，也可由具有該項資質的其他單位完成。注：若設計合同未指明要求設計鋼結構施工詳圖，則鋼結構設計內容僅為鋼結構設計圖。3 鋼結構設計圖1 ）設計說明：設計依據、荷載資料、項目類別、工程概況、所用鋼材牌號和質量等級（必要時 提出物理、力學性能和化學成份要求）及連接件的型號、規格、焊縫質量等級、防腐及防火措施；2）基礎平面及詳圖應表達鋼柱與下部混凝土構件的連結構造詳圖；3 ）結構平面（包括各層樓面、屋面）布置圖應注明定位關系、標高、構件（可布置單線繪制）

5、 的位置及編號、節點詳圖索引號等；必要時應繪制檁條、墻梁布置圖和關鍵剖面圖；空間網架應繪制 上、下弦桿和關鍵剖面圖；4）構件與節點詳圖a）簡單的鋼梁、柱可用統一詳圖和列表法表示，注明構年鋼材牌號、尺寸、規格、加勁肋做法， 連接節點詳圖，施工、安裝要求。b ）格構式梁、柱、支撐應繪出平、剖面（必要時加立面）、與定位尺寸、總尺寸、分尺寸、分 尺寸、注明單構件型號、規格，組裝節點和其他構件連接詳圖。4 鋼結構施工詳圖根據鋼結構設計圖編制組成結構構件的每個零件的放大圖， 標準細部尺寸、 材質要求、 加工精度、 工藝流程要求、焊縫質量等級等，宜對零件進行編號；并考慮運輸和安裝能力確定構件的分段和拼裝 節

6、點。常用用術語鋼結構 : 是由鋼板、型鋼、冷彎薄壁型鋼等通過焊接或螺栓連接所組成的結構。鋼結構的特點 : 輕質高強；塑性、韌性好；各向同性，性能穩定；可焊性；不易滲漏；耐熱但不耐火； 耐腐蝕性差；制造簡便，施工周期短。塑性: 承受靜力荷載時，材料吸收變形能的能力。塑性好，會使結構一般情況下不會由于偶然超載而 突然斷裂，給人以安全保障。結構設計的目的 : 是保證所設計的結構和結構構件在施工和工作過程中能滿足各種預定功能要求并 具有適當?shù)目煽啃?。注明鋼?gòu)件 ,我在算量的時候再講什么是支承呀 ,什么是斜承呀什么的 ,哈哈 鋼結構通常有框架、平面桁架、網架（殼）、索膜、 輕鋼、塔桅等結構形式 。其理論

7、與技術大都成熟。亦有部分難題沒有解決 ,或沒有簡單實用的設計方法，比如網殼的穩定等。結構選型時，應考慮不同結構形式的特點。在工業廠房中，當有較大懸掛荷載或大范圍移動荷載，就 可考慮放棄門式剛架而采用網架?；狙捍蟮牡貐^(qū)，屋面曲線應有利于積雪滑落（切線50 度外不需考慮雪載），如亞東水泥廠石灰石倉棚采用三心圓網殼，總雪載和坡屋面相比釋放近一半。降雨量 大的地區相似考慮。建筑允許時，在框架中布置支撐會比簡單的節點剛接的框架有更好的經濟性。而 屋面覆蓋跨度較大的建筑中，可選擇構件受拉為主的懸索或索膜結構體系。高層鋼結構設計中，常采 用鋼混凝土組合結構， 在地震烈度高或很不規則的高層中， 不應單純?yōu)?/p>

8、了經濟去選擇不利抗震的核心 筒加外框的形式。宜選擇周邊巨型 SRC 柱，核心為支撐框架的結構體系。我國半數以上的此類高層 為前者，對抗震不利。結構的布置要根據體系特征 ,荷載分布情況及性質等綜合考慮 .一般的說要剛度均勻 .力學模型清晰 .盡 可能限制大荷載或移動荷載的影響范圍 ,使其以最直接的線路傳遞到基礎 . 柱間抗側支撐的分布應均 勻.其形心要盡量靠近側向力 （風、震）的作用線 . 否則應考慮結構的扭轉 . 結構的抗側應有多道防線 . 比如有支撐框架結構 ,柱子至少應能單獨承受 1/4 的總水平力 .框架結構的樓層平面次梁的布置 ,有時可以調整其荷載傳遞方向以滿足不同的要求。通常為了減小

9、截 面沿短向布置次梁，但是這會使主梁截面加大，減少了樓層凈高 ,頂層邊柱也有時會吃不消，此時把 次梁支撐在較短的主梁上可以犧牲次梁保住主梁和柱子 .構件設計首先是材料的選擇 .比較常用的是 Q235 和 Q345. 當強度起控制作用時 ,可選擇 Q345; 穩定控制時 ,宜使用 Q235. 通常主 結構使用單一鋼種以便于工程管理 . 經濟考慮 ,也可以選擇不同強度鋼材的焊接組合截面 （翼緣 Q345 ， 腹板 Q235 ） . 另外，焊接結構宜選擇 Q235B 或 Q345B 。節點設計1. 焊接 : 對焊接焊縫的尺寸及形式等 ,規范有強制規定 ,應嚴格遵守 . 焊條的選用應和被連接金屬材質

10、適應.E43對應Q235,E50對應Q345. Q235與Q345連接時，應該選擇低強度的 E43,而不是E50. 焊接設計中不得任意加大焊縫 . 焊縫的重心應盡量與被連接構件重心接近 .其他詳細內容可查規范關 于焊縫構造方面的規定 .2. 栓接: 鉚接形式,在建筑工程中，現已很少采用 . 普通螺栓抗剪性能差 , 可在次要結構部位使用 .高強螺栓,使用日益廣泛.常用8.8s和10.9s兩個強度等級.根據受力特點分承壓型和摩擦型.兩者計算 方法不同. 高強螺栓最小規格 M12. 常用 M16M30. 超大規格的螺栓性能不穩定 ,應慎重使用。自攻螺絲用于板材與薄壁型鋼間的次要連接 . 在低層墻板式

11、住宅中也常用于主結構的連接 . 難以解決 的是自攻過程中防腐層的破壞問題。3. 連接板 : 需驗算栓孔削弱處的凈截面抗剪等 . 連接板厚度可簡單取為梁腹板厚度加 4mm ，則除短梁 或有較大集中荷載的梁外，常不需驗算抗剪。這個東東 ,其實就是兩個對焊件上邊加的哪個鋼板 （一般 是）4. 梁腹板 : 應驗算栓孔處腹板的凈截面抗剪 .承壓型高強螺栓連接還需驗算孔壁局部承壓.5. 節點設計必須考慮安裝螺栓、現場焊接等的施工空間及構件吊裝順序等。構件運到現場無法安裝是 初學者長犯的錯誤。此外，還應盡可能使工人能方便的進行現場定位與臨時固定。6. 節點設計還應考慮制造廠的工藝水平. 比如鋼管連接節點的相

12、貫線的切口可能需要數控機床等設備才能完成 .（八） 圖紙編制鋼結構設計出圖分設計圖和施工詳圖兩階段， 設計圖由設計單位提供， 施工詳圖通常由鋼結構制造公 司根據設計圖編制， 有時也會由設計單位代為編制。 由于近年鋼結構項目增多和設計院鋼結構工程師 缺乏的矛盾，有設計能力的鋼結構公司參與設計圖編制的情況也很普遍。1. 設計圖 : 是提供制造廠編制施工詳圖的依據 . 深度及內容應完整但不冗余 . 在設計圖中 ,對于設計依 據、荷載資料（包括地震作用）、技術數據、材料選用及材質要求、設計要求（包括制造和安裝、焊 縫質量檢驗的等級、涂裝及運輸?shù)龋⒔Y(jié)構布置、構件截面選用以及結構的主要節點構造等均應表示

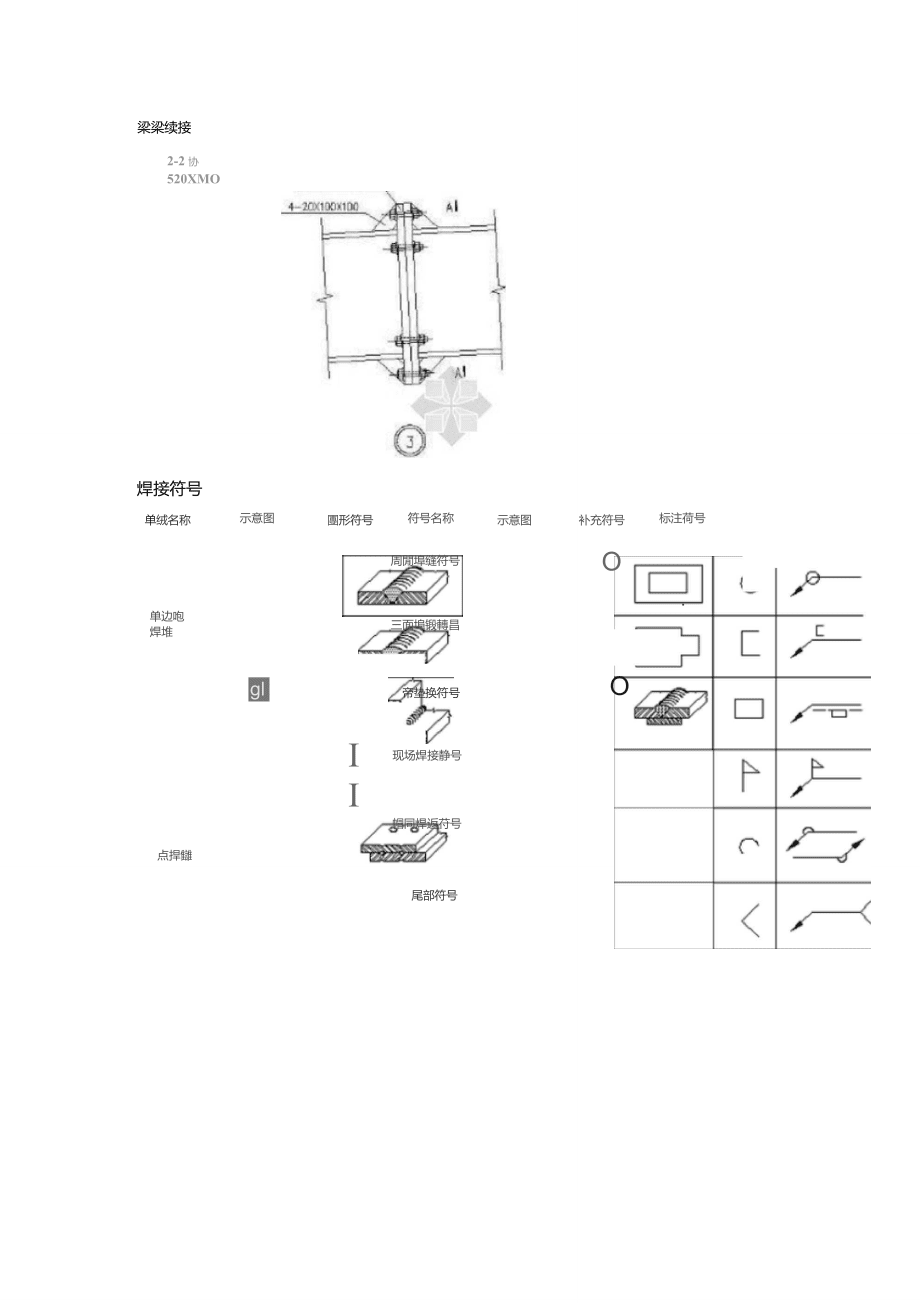

13、 清楚，以利于施工詳圖的順利編制，并能正確體現設計的意圖。主要材料應列表表示。施工詳圖 :又稱加工圖或放樣圖等 .深度須能滿足車間直接制造加工 .不完全相同的另構件單元須單獨 繪制表達，并應附有詳盡的材料表 .梁柱鉸接.梁柱剛接鉸接柱腳.梁梁續接2-2 協 520XMO焊接符號單絨名稱示意圖團形符號符號名稱示意圖補充符號標注荷號單邊咆 焊堆glII點捍讎O周閒埠縫符號三面埠鍛轉昌O帝墊換符號現場焊接靜號帽同焊返苻號尾部符號單面焊曲的鑄注1. 雙面焊弟2, 當歡面尺寸 不相麗，堰 線上方衷示術 頭一面的礙號 和尺寸下方 衰示另一面的 苻號和尺寸3、當砸尺寸 相向時 女希 在播詼上方琢 注尺寸示意

14、團檢主方法說 明三個和三個議 上的焊接焊鱸” 不得作為歡面 焊逕耳符號 和尺寸應分別 標建DZ熔透肅焊笑的標注較長的角岸縫I 可不用引出變 標注，硝接 在瞬酒標 出焊SiBSK®注：(1)焊縫尺寸符號：a-坡口角度；b-根部間隙；P-鈍邊；H-坡口深度；K-焊角高度；I-焊縫長度。(2)焊縫橫斷面上的尺寸(如p、H、K等)標注在圖形符號的上側或下側；在圖形符號右側如無任何標注，且又無任何說明時, 表示焊縫是連續的。(3)當箭頭指向在焊縫所在的一側時，應將圖形符號和尺寸標注在橫線的上方，反之，應標注在橫線的下方。焊縫符號表示方法這里有個國標，大家下載下去溫習一下，哈哈，不多講了，沒有意

15、思,你看完后,就應該明白了，上面的接點什么意 思，GB324-1988+焊縫符號表示方法 見附件螺栓、孔、電焊鉚釘圖例2.鋼構件的重量計算及解釋鋼結構的安裝工藝不一樣的，大家多看看方案就會了，對我們的報價是有影響，但對我的算量影響不大 除非他的方案要拆除，哈鋼結構的重量計算主要圍繞著鐵的密度通常為7.86就行了，注明一下鋼與鐵的質量通常按一樣的鐵的密度是7.8g/cm3 -有的時候用7.85哪么鋼構件的重量其實就是一個體積與密度的，事，重量都以T表示，就是算方量的體積*7.86T/m3這就 是重量（重量,現實中說重量以噸為基本的，力學上用牛）在圖紙上表示的時候，大部分的符號用漢語拼音的第一個字

16、母表示這個構件件看下面這個表格，是清單的項目，后面是并入的項目，對于其算量級意義，我們再在就講講哈所包含計算構件指，在算出來后，與共并入清單報價項目編碼項目名稱單位所包含計算構件010417001螺栓t螺栓與螺母、墊片重量合計010601001鋼屋架t（樘）鋼架結構指的是整個鋼架（柱、梁組合）、排架結構 指鋼屋架、鋼屋架相接型鋼類配件010601002鋼網架t （樘）:鋼絲網片及配件010602001鋼托架t托架及配件010602002鋼桁架t桁架各桿件及相接型鋼配件010603001實腹柱t單柱及相接型鋼類配件010603002空腹柱t同上010603003鋼管柱t同上010604001鋼梁

17、t同上010604002鋼吊車梁t吊車梁、連接板及相接型鋼類配件010605001壓型鋼板樓 板m2屋面板010605002壓型鋼板墻 板m2圖示面積，不包括包邊010606001鋼支撐t支撐ZC、斜撐SC、隅撐YC010606002鋼檁條t檁條LT、墻檁條QL、拉條L010606003r鋼天窗架t天窗架及型鋼類配件010606004鋼擋風架t擋風架及型鋼類配件010606005r鋼墻架t010606006鋼平臺t010606007鋼走道t鋼走道板、欄桿扶手、支架及其它型鋼類配件010606008鋼梯t踏步板、底梁、平臺板、護籠等其它型鋼類配件010606009r鋼欄桿t欄桿及型鋼類構件010

18、606010鋼漏斗t010606011鋼支架t010606012零星鋼構件t其它小型分離式型鋼構件其實樓上的哪個表本來我想應該放在最后的哪張表 ，但后來想了想，還是教大家列項，不然算出來不好 說了鋼結構是由鋼板、角鋼、槽鋼、鋼管和圓鋼等熱軋鋼材或冷加工成型的薄壁型鋼制造而成的結構。鋼 結構具有材料強度高、重量輕、安全可靠、制作簡便等優點。在房屋建筑中，主要用于廠房、高層建 筑和大跨度建筑。常見的鋼結構構件有屋架、檁條梁、柱、支撐系統等。構件代號房屋結構的基本構件，如板、梁、柱等。種類繁多，布置復雜，為了圖 示簡明扼要，并把構件區分清楚，便于施工、制表、查閱，把每類構件給予 代號。常用構件的代號

19、序號名稱代號序號名稱代號序號名稱代號1板B15吊車梁DL29基礎J23屋面板WB16圈梁QL30設備基礎SJ4空心板KB17過梁GL31樁ZH5槽形板CB18連系梁LL32柱間支撐ZC6折板ZB19基礎梁JL33垂直支撐CC7密肋板MB20樓梯梁TL34水平支撐SC8樓梯板TB21檁條LT35梯T9蓋板或溝蓋板GB22屋架WJ36雨蓬YP1011121314擋雨板或檐口板 吊車安全走道板墻板 天溝板 梁 屋面梁YBDBQBTGBLWL232425262728托架天窗架 框架 剛架 支架 柱TJCJKJ GJZJZ373839404142陽臺 梁墊 預埋件 天窗端壁 鋼筋網 鋼筋骨架YT LD

20、MTDW G代號也是和以前的一樣的，簡單型鋼工字鋼：一、概述工字型鋼也稱鋼梁，是型鋼的一種，截面為工字形的長條鋼材。其規格以腰高*腿寬*腰厚的毫米數表示，如 工160*88*6 ”，即表示腰高為160毫米，腿寬為88毫米，腰厚為6毫米的工字鋼。二、主要用途工字鋼廣泛用于各種建筑結構、橋梁、車輛、支架、機械等。三、種類和規格工字鋼分普通工字鋼和輕型工字鋼，熱軋普通工字鋼的規格為10-63#。經供需雙方協議供應的熱軋普通工字鋼規格為12-55#。工字鋼的規格也可用型號表示，型號表示腰高的厘米數，如工16#。腰 高相同的工字鋼，如有幾種不同的腿寬和腰厚，需在型號右邊加 a b c

21、予以區別，如 32a# 32b# 3 2c# 等。四、主要產地 我國主要是包鋼、萊鋼、武鋼、馬鋼等較少幾家鋼廠生產。計算方式只能查表或查工具”注意，他與H型鋼是不一樣的，因為他是成品型，查岀一米多少一乘就行了 ，對于打孔 什么的就不扣了 （哈,以后這句話我就不說了 ,和定額及清單上一樣的 ）這個我就不多說了H 型鋼是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“ H”同而得名。 H 型鋼具有抗彎能力強、施工簡單、節約成本和結構重量輕等優點，已被廣泛應。熱軋 H 型鋼的表示方法：H型鋼分為寬翼緣 H型鋼（HK）、窄翼緣H型鋼（HZ）和H型鋼樁（HU）三類。其表示

22、方法為：高度 H寬度B腹板厚度t1翼板厚度t2，如H型鋼Q235、SS400 200200812表示 為高200mm寬200mm腹板厚度8mm，翼板厚度12mm的寬翼緣H型鋼，其牌號為Q235或SS4 00。熱軋 H 型鋼的優點：H 型鋼是一種新型經濟建筑用鋼。 H 型鋼截面形狀經濟合理，力學性能好，軋制時截面上各點延伸較 均勻、內應力小，與普通工字鋼比較，具有截面模數大、重量輕、節省金屬的優點，可使建筑結構減 輕 30-40% ；又因其腿內外側平行， 腿端是直角， 拼裝組合成構件， 可節約焊接、 鉚接工作量達 25%。 常用于要求承截能力大，截面穩定性好的大型建筑（如廠房、高層建筑等），以及

23、橋梁、船舶、起重 運輸機械、設備基礎、支架、基礎樁等。H 型鋼主要用于用于工業廠房、民用建筑、市政工程、石油平臺、橋梁、平板車大梁、電氣化鐵路的 電力支架、鐵路沿線的鋼結構橋梁等輕型、超輕型 H 型鋼非常適用于集裝箱、移動房屋、各類車庫、 箱式火車、電氣支架、各類場館、小別墅制造業。熱軋 H 型鋼根據不同用途合理分配截面尺寸的高寬比，具有優良的力學性能和優越的使用性能。焊接H型鋼生產工藝流程鋼板-自動分條-組立-自動埋弧焊-探傷-翼緣矯正-腹板矯正-端面加工-噴砂除銹-噴漆。全自動埋弧焊生產線自下料、組立、焊接全部由微機控制，保證生產的H型鋼尺寸精度，焊縫質量均達到國家標準。鋼結構建筑，結構簡

24、潔、輕巧，擴大了建筑物的內部空間，節省鋼材，安裝周期短，屋面和墻面采用 彩色壓型鋼板，使建筑物更具時代感。其實看看他的工藝就明白了 這個家伙就是個鋼板焊接的，當然焊接的質量高一些.這也是與工字鋼的不一樣之處，所以我們可以計 算出他來.H 型鋼重量 (2*b*t2+h*t1-2*t1*t2)*7.85*L/1000000H 型鋼表面積(4*b-2*t1+2*h)*L/1000 如下圖a寬度b所以在從構成我們可以直接可以算岀，就是鋼板重量在計算時，大部按標注的尺寸直接進行計算一、鋼板（包括帶鋼）的分類：1、按厚度分類：（1）薄板（2）中板（3）厚板（4）特厚板2、按生產方法分類：（1）熱軋鋼板（2

25、 ）冷軋鋼板3、 按表面特征分類：（1）鍍鋅板（熱鍍鋅板、電鍍鋅板）（2）鍍錫板（3）復合鋼板（4 ）彩色涂層 鋼板4、按用途分類：（1）橋梁鋼板（2）鍋爐鋼板（3）造船鋼板（4）裝甲鋼板（5）汽車鋼板（6）屋 面鋼板（7）結構鋼板（8 ）電工鋼板（硅鋼片）（9）彈簧鋼板（10）其他二、普通及機械結構用鋼板中常見的日本牌號1、日本鋼材（JIS系列）的牌號中普通結構鋼主要由三部分組成第一部分表示材質，如：S （Steel ）表示鋼，F(xiàn) （Ferrum ）表示鐵；第二部分表示不同的形狀、種類、用途，如 P（PLAte）表示板，T（ Tube）表示管，K（Kogu）表示工具；第三部分表示特征數字，一

26、般為最低抗拉強度。女口： SS400 第一個S表示鋼（Steel），第二個S表示 結構”（Structure），400為下限抗拉強度400MPA，整體表 示抗拉強度為 400MPa 的普通結構鋼。2、SPHC 首位S為鋼Steel的縮寫，P為板PLate的縮寫，H為熱Heat的縮寫，C為商業Co mmercial 的縮寫，整體表示一般用熱軋鋼板及鋼帶。3、SPHD 表示沖壓用熱軋鋼板及鋼帶。4、SPHE 表示深沖用熱軋鋼板及鋼帶。5、 SPCC 表示一般用冷軋?zhí)妓劁摫“寮颁搸В喈斢谥袊鳴195-215A 牌號。其中第三個字母 C 為冷 Cold 的縮寫。需保證抗拉試驗時，在牌號末尾加 T 為

27、 SPCCT 。6、 SPCD 表示沖壓用冷軋?zhí)妓劁摫“寮颁搸?，相當于中?8AL（ 13237 ）優質碳素結構鋼。7、 SPCE 表示深沖用冷軋?zhí)妓劁摫“寮颁搸?，相當于中?8AL（5213 ）深沖鋼。需保證非時效性時，在牌號末尾加 N為SPCEN。冷軋?zhí)妓劁摫“寮颁搸д{(diào)質代號：退火狀態為A，標準調質為S，1/8硬為8，1/4硬為4，1/2硬為2，硬為1。表面加工代號：無光澤精軋為 D，光亮精軋為B。如 SPCC-SD 表示標準調質、無光澤精軋的一般用冷軋?zhí)妓乇“濉Ｔ偃?SPCCT-SB 表示標準調質、 光 亮加工，要求保證機械性能的冷軋?zhí)妓乇“濉?、 JIS機械結構用鋼牌號表示方法為：S+

28、含碳量+字母代號（C、CK），其中含碳量用中間值X100 表示，字母C:表示碳 K:表示滲碳用鋼。如碳結卷板 S20C其含碳量為0.18-0.23%。三、我國及日本硅鋼片牌號表示方法1 、中國牌號表示方法：（1）冷軋無取向硅鋼帶（片）表示方法：DW+鐵損值（在頻率為50HZ，波形為正弦的磁感峰值為1.5T的單位重量鐵損值。）的100倍+厚度值的100倍。如DW470-50表示鐵損值為4.7w/kg，厚 度為 0.5mm 的冷軋無取向硅鋼，現新型號表示為 50W470 。（2 ）冷軋取向硅鋼帶（片）表示方法： DQ+鐵損值（在頻率為50HZ，波形為正弦的磁感峰值為1. 7T的單位重量鐵損值。）的

29、100倍+厚度值的100倍。有時鐵損值后加 G表示高磁感。 如DQ133- 30表示鐵損值為 1.33，厚度為 0.3mm 的冷軋取向硅鋼帶（片），現新型號表示為 30Q133。（3）熱軋硅鋼板熱軋硅鋼板用 DR表示，按硅含量的多少分成低硅鋼（含硅量 2.8%、高硅鋼（含 硅量2.8% ）。表示方法：DR+鐵損值（用50HZ反復磁化和按正弦形變化的磁感應強度最大值 為1.5T時 的單位重量鐵損值）的100倍+厚度值的100倍。如DR510-50表示鐵損值為5.1，厚度 為 0.5mm 的熱軋硅鋼板。家用電器用熱軋硅鋼薄板的牌號用JDR+ 鐵損值+厚度值來表示，如 JDR540-50 。2、日本

30、牌號表示方法：（1 ）冷軋無取向硅鋼帶由公稱厚度（擴大 100倍的值）+代號A+鐵損保證值（將頻率50HZ，最大 磁通密度為1.5T時的鐵損值擴大100倍后的值）。 如50A470表示厚度為0.5mm，鐵損保證值為4.7 的冷軋無取向硅鋼帶。（2）冷軋取向硅鋼帶由公稱厚度（擴大 100倍的值）+代號G :表示普通材料，P :表示高取向性 材料+鐵損保證值（將頻率50HZ，最大磁通密度為1.7T時的鐵損值擴大100倍后的值）。女口 30G1 30表示厚度為0.3mm，鐵損保證值為 1.3的冷軋取向硅鋼帶。四、電鍍錫板和熱鍍鋅板：1 、電鍍錫板 電鍍錫薄鋼板和鋼帶，也稱馬口鐵，這種鋼板（帶）表面鍍

31、了錫，有很好的耐蝕性，且無毒，可用作 罐頭的包裝材料，電纜內外護皮，儀表電訊零件，電筒等小五金。鋼板 ,因為在構件中大部的構件是鋼板 ,無論是不是三角都要算成外接四 邊形 .都成四邊形了當然也好計算了 , 鋼板的重量如公式 :A*B*t*7.85/1000000000A B 為鋼板的長寬 ,t 為鋼板的厚度忘記一件事就是這些公式的說明 ,全是毫米 （因為圖上的尺寸 ）,但得的重 量都 是按噸構件的講就到這里吧， 說實話， 基本上論壇的工具及資料就可以算出來了，不行的話還可以問的。我的步驟：一、鋼結構算量1 確定圖紙 熟悉圖紙，但有經驗的人，有必要做這一過程的，只要大概看一下，算工程量的中間熟悉圖紙，看一下圖紙的構件對稱性、重復性，以給后面的計 算加快速度。2 開始計算準備準備電腦、計算器 （ 函數 ） 、電腦內表格計算類軟件 （ 最好準備好可以編輯圖 形和公式的軟件、五金手冊 （ 包括薄壁冷彎型鋼 這里可以下載 http:/run88.t ） 、圖集、規范，軟件我用表格算量，并 加上了自 己自定義的鋼結構公式。在計算的時候，只對以上按清單要求計算
