智能電網下可視化技術的展望

1、智能電網下可視化技術的展望劉俊勇1,2,沈曉東1,2,田立峰1,2,陳金海1,2,黃媛1,2,李成鑫1,2(1.四川大學電氣信息學院,四川成都610065;2.智能電網四川省重點實驗室,四川成都610065摘要:綜合分析智能電網和電網調度的發展?fàn)顩r,結合計算機科學的最新發展成果,論證調度員在新型的智能調度系統中承擔的重要工作角色,提出“以調度員思維模式為框架,以可視化界面為功能模塊,以互動計算為系統核心”的智能調度構架,其能適應電網在多個維度上的特點,進行多方面協調。指出了建設智能調度,在人機一體化協同決策模型、數據融合、態勢可視化、快速仿真和建模、智能告警、智能調度及備調系統,應急指揮中心一

2、體化、調度員行為后評估等領域需要解決的關鍵技術問題。關鍵詞:智能電網;態勢感知;智能調度;可視化調度;互動計算中圖分類號:TM 732;TM 734文獻標識碼:A文章編號:1006-6047(201001-0007-07 收稿日期:2009-11-20;修回日期:2009-12-04電力自動化設備Electric Power Automation Equipment第30卷第1期2010年1月0引言智能調度以電網調度系統為對象,通過不斷研發、應用新型的電網控制技術、信息技術和管理技術,實現電網調度各環節信息的智能交流。智能調度是提高電網調度安全生產保障能力和決策能力,提高調度資源共享和優化配置

3、能力,提高電網調度規范化、標準化、精益化和智能化運行和管理能力,為電網安全、優質、經濟運行提供支持和保障的技術體系。目前,國內外都在向智能調度方向發展,以期解決電網規模和復雜性增加后電網調度的安全和經濟運行問題。如美國EPRI 成立了智能電網研究工作組,國內高校和科研院所也都成立了相關的科研小組或機構,取得了一系列成果。西安交通大學利用多Agent 電網運行決策支持系統1,通過Agent 將調度員與相關的專家聯系起來,從而實現了電力系統理論方法、專家的知識經驗和計算機之間的相互結合,參與的專家不但可以利用自己的方法做出決策,還可以指導系統中其他Agent 的運行,既支持組織決策,也支持個體或群

4、體決策。文獻2將態勢感知(situation awareness 引入調度系統,準確有效地預測系統的安全態勢,使得系統的安全管理從被動變?yōu)橹鲃?dòng)。調度員可以判斷系統安全所處狀態的趨勢,更好地理解系統狀態及其所受擾動的狀態,能在電網遭受擾動和故障之前,及時采取防御措施,加強電網安全設備的安全策略,更改電網安全監管的安全規則,真正達到電網安全主動防御的目的。文獻3基于空間、時間、控制目標三維協調、發展的思想分析了電力系統中電力流、信息流、資金流的變化規律和相互之間的制約關系。通過對信息流的調控,改善電力流和資金流,實現智能電網。以信息流為基礎,從信息分層、上下層信息互動、不同時間尺度信息之間的協調幾

5、個方面研究了智能電網調度控制系統構架。文獻4基于一體化的思路,通過一體化智能應用支撐技術、一體化調度計劃運作平臺、一體化調度管理等功能搭建了智能調度的關鍵技術構架,提出運用大電網智能運行控制技術,將通過廣域、迅捷、同步、精確的量測感知,自適應智能決策,建成智能電網安全防御系統。本文綜合分析智能電網5-8和電網調度的發展?fàn)顩r,結合計算機科學的最新發展成果,充分論證調度員在新型的智能調度系統中扮演的重要角色,提出“以調度員思維模式為框架,以可視化界面為功能模塊,以互動計算為系統核心”,設計了一個自動預警型、計算機主動、自動運行的智能調度系統,能適應電網在多個維度上的特點進行多方面協調的綜合和智能輔

6、助決策。1可視化調度的實踐我國在智能調度領域已經開展了很多有益的技術嘗試。近年來,華北電網穩態、動態、暫態三位一體安全防御及全過程發電控制系統,華東電網公司開展的以高級調度中心項目群為突破的智能電網探索,智能可視化技術9等方面開展了大量的研究和實踐,為智能調度奠定了堅實的基礎?？梢暬{(diào)度系統作為智能電網和智能調度發展的第一步,迅速引起廣大科研工作者的關注和研究,并用于實際的電網調度系統中。可視化系統作為智能調度系統的雛形也受到了電力部門的高度重視?？梢暬夹g(shù)隨著電力系統的發展需要不斷進步,從最初的電網單線圖的數據原始表示及列表表示,逐步向二維/三維圖形化、動畫發展,并吸收了信息學、美學、心理學

7、等學科技術,形成了一系列與電力系統運行相適應的可視化表達方式。研究表明,人眼對圖形的敏感度大大高于對數據的敏感度,將 第30卷電力自動化設備該理論實踐用于電網運行監控,調度員很容易從可視化后的圖形中及時發現電網存在的問題和變化趨勢,提高決策效率。在線可視化調度和預警系統通過標準的數據庫進行數據交換,并以設備為單位,采用面向?qū)ο笤O(shè)計,借助于計算機圖形理論和技術,形象生動地顯示電網運行信息,為調度人員提供電網實時數據的分類管理,并且挖掘出那些對電網運行有重要影響的數據,對這些數據進行形象表達,并融入優化控制策略,是電網調度自動化的創新實踐。四川大學電氣信息學院開發的可視化調度系統已經具有將實時數據

8、的二維、三維圖象展示功能和三維圖象的旋轉功能;能夠?qū)㈧`敏度、線路斷面任意組合用三維排序的方式顯示;歷史數據、關鍵線路低頻振蕩模式、電網的N-1掃描結果、云圖和分區信息能夠用可視化方式快速重演;實時態下電網運行的指標體系和電網靜態脆弱性指標用虛擬儀表展示。同時融合管理信息和保護信息后能智能展示設備運行狀態、開關SOE、開關短路容量、變電站電壓/無功的控制能力范圍及其全過程動態響應、調度員預想方式順序流、電網優化控制策略?；贕oogle E arth的可視化調度和基于虛擬現實的變電站可視化也成功實現。先后在四川電力公司、北京電力公司、中國南方電網區控中心、貴州都勻電網500kV 變電站集控中心、

9、廣東中山供電局調度中心等十多個實際網、省、地區、集控站中得到應用。現有的可視化調度系統還需要通過智能調度建設,實現電網較強的自學習、感知力、告警與預警和抗風險能力,較高的自動化、流程化和精細化程度以及較好的運行經濟性,增強電網抵御風險的能力。2“調度員思維模式”的智能調度系統的構架2.1基本思想和原理“調度員思維模式”就是采用以人為主,人與計算機共同組成一個調度系統,各自執行最擅長的工作,從而突破傳統的“智能系統”的概念,形成達到甚至超過人的能力甚至智力的“超智能系統”。其核心內容是強調人在調度系統中的重要性,以人為中心構成新的調度系統。突破現有系統將人排除在外的舊格局,研究新型的調度模式,研

10、制新一代的調度系統智能調度系統。目前,國內外普遍采用分層遞階控制思想來實現電網調度的決策系統,采用分層遞階的從頂向下的控制結構。但是,在規模巨大、動態性高的電網運行中,這種分層遞階控制思想盡管邏輯上是比較清楚的,然而,結果卻不甚理想,存在一些不足,比如電網的可控性、能控性和智能性比較差。解決這些問題的關鍵在于充分發揮人的作用,利用人獨特的智能來構建智能調度系統。關于人的智能目前存在多種理論10。人的智能可分為3個層次,即智慧、智力和技能。智慧與經驗積累和文化提升程度有關,它對人生和重大決策具有指導意義。智力是智能的主體,它更直接地依賴于人的認知活動,通過感知、記憶、思維等活動,對面臨的具體問題

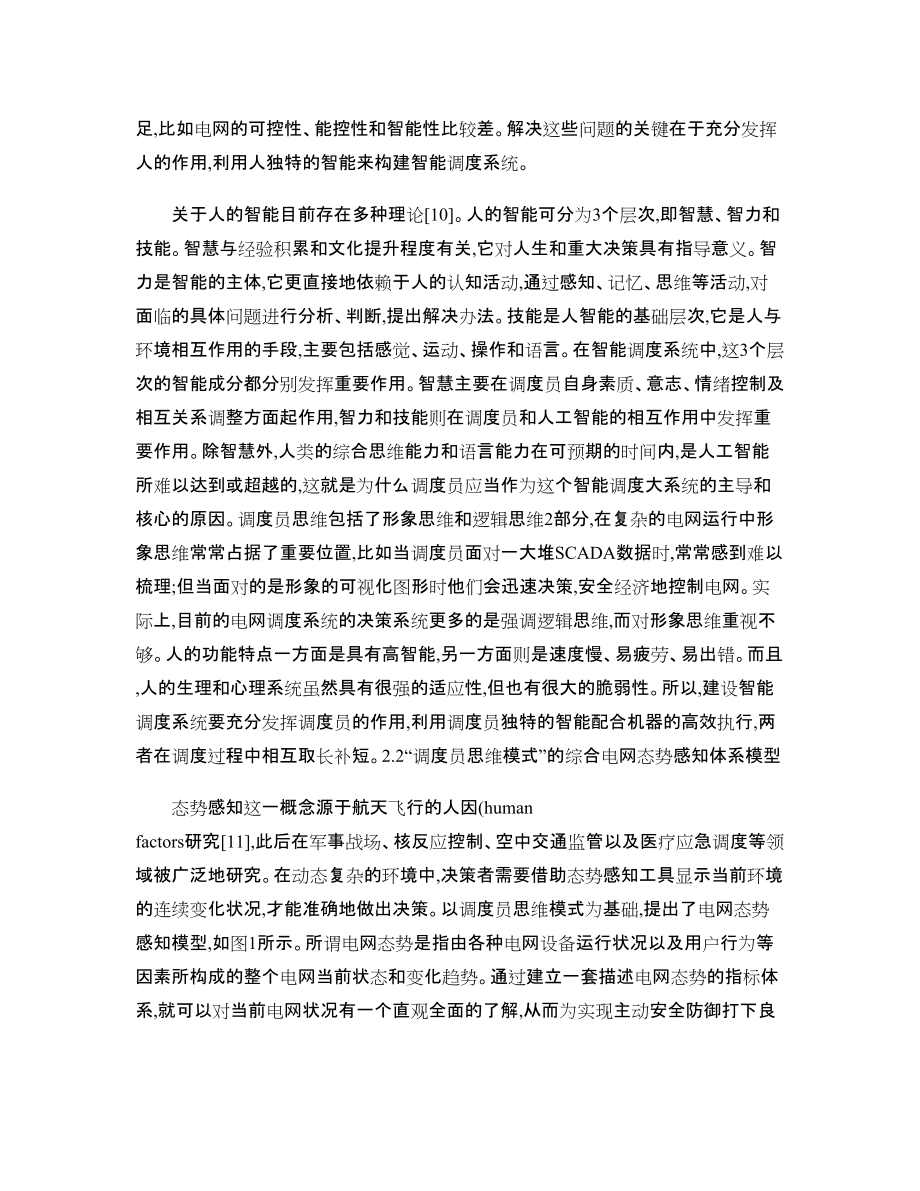

11、進行分析、判斷,提出解決辦法。技能是人智能的基礎層次,它是人與環境相互作用的手段,主要包括感覺、運動、操作和語言。在智能調度系統中,這3個層次的智能成分都分別發揮重要作用。智慧主要在調度員自身素質、意志、情緒控制及相互關系調整方面起作用,智力和技能則在調度員和人工智能的相互作用中發揮重要作用。除智慧外,人類的綜合思維能力和語言能力在可預期的時間內,是人工智能所難以達到或超越的,這就是為什么調度員應當作為這個智能調度大系統的主導和核心的原因。調度員思維包括了形象思維和邏輯思維2部分,在復雜的電網運行中形象思維常常占據了重要位置,比如當調度員面對一大堆SCADA數據時,常常感到難以梳理;但當面對的

12、是形象的可視化圖形時他們會迅速?zèng)Q策,安全經濟地控制電網。實際上,目前的電網調度系統的決策系統更多的是強調邏輯思維,而對形象思維重視不夠。人的功能特點一方面是具有高智能,另一方面則是速度慢、易疲勞、易出錯。而且,人的生理和心理系統雖然具有很強的適應性,但也有很大的脆弱性。所以,建設智能調度系統要充分發揮調度員的作用,利用調度員獨特的智能配合機器的高效執行,兩者在調度過程中相互取長補短。2.2“調度員思維模式”的綜合電網態勢感知體系模型態勢感知這一概念源于航天飛行的人因(human factors研究11,此后在軍事戰場、核反應控制、空中交通監管以及醫療應急調度等領域被廣泛地研究。在動態復雜的環境

13、中,決策者需要借助態勢感知工具顯示當前環境的連續變化狀況,才能準確地做出決策。以調度員思維模式為基礎,提出了電網態勢感知模型,如圖1所示。所謂電網態勢是指由各種電網設備運行狀況以及用戶行為等因素所構成的整個電網當前狀態和變化趨勢。通過建立一套描述電網態勢的指標體系,就可以對當前電網狀況有一個直觀全面的了解,從而為實現主動安全防御打下良好的基礎。值得注意的是,態勢是一種狀態、一種趨勢,是一個整體和全局的概念,任何單一的情況或狀態都不系統評估安全性重載分析發展態告警處理拓?fù)浞治隹梢暬缑婊?dòng)算法當前態負荷預報網絡變化脆弱性分析故障預想能力態運行準則保守運行方式切機、切負荷充裕度可控態技術可控經濟可

14、控黑啟動評估態反演重構圖1智能調度系統構成框架Fig.1Framework of intelligent dispatch system劉俊勇 ,等:智能電網下可視化技術的展望第1期能稱之為態勢。電網態勢感知是指在大規模網絡環境中,對能夠引起電網態勢發生變化的安全要素進行獲取、理解、顯示以及預測未來的發展趨勢。態勢感知包括當前態勢元素提取、態勢評估、電網的能力態、可控態、未來發展態勢預測幾個部分,主要涵蓋以下幾個方面:a.在一定的運行方式下,提取進行態勢估計要考慮的各要素,為態勢推理做好準備;b.分析并確定事件發生的深層次原因,給出對所監控電網當前態勢的理解或綜合評價;c.通過指標分析電網的控

15、制能力;d.已知某時刻電網的狀態,預測T+1,T+2, T+N時刻可能發生的事件,進而確定電網態勢的發展趨勢。為了對宏觀電網的安全態勢進行有效的分析、評估和預測,結合電力系統自身的特征,提出了5套相互關聯,且覆蓋了整個電網各個層面的指標體系,包括當前態、發展態、能力態、可控態、評估態5個方面,這5個指標體系定量描述了電網各個部分的特征。當前態主要完成數據篩選、數據存儲、拓?fù)浞治?、告警處理、重載分析和安全分析等功能。能力態采用數據融合技術對多源異構數據從時間、空間等多個方面進行關聯和識別,制定運行準則和保守運行方式,評估系統充裕度,在預警后制定切機、切負荷策略。評估態采用多層次多角度評估模型,給

16、出網絡系統當前安全態勢的精確定量描述,以及對態勢的重演評估。未來態采用時間序列分析方法等,根據負荷預報、故障預想和網絡結構的可能變化趨勢,分析網絡安全態勢變化規律,給出態勢變化曲線圖,預測將來某一時刻網絡安全態勢,并給出預測脆弱性分析?？煽貞B(tài)主要依據故障威脅程度評估給出相應的響應和防御措施的能力,包括經濟和技術上的可控能力及重大災害時的黑啟動能力。態勢感知的結果是形成態勢分析報告和綜合電網態勢圖,以不同可視化圖形表示不同電網狀態,使調度員能直觀了解電網安全狀況,提供輔助決策信息。電網態勢感知的結果,根據不同的閾值區間,對應不同的安全等級,可以利用可視化圖形中紅、橙、黃、藍、綠等不同色彩,代表不

17、同安全等級。2.3“調度員思維模式”的可視化界面展示“可視化”是指通過圖形的方法把電網數據展示給調度員。人相對于計算機系統而言其優勢在于無可比擬的邏輯對比分析能力,計算機處理十萬條安全事件的速度遠比人快上千倍萬倍,但從一幅圖中發現其變化的趨勢以及深層次的原因,人們的直覺卻要強得多。通過計算機數據處理能力,再采用不同的算法把電網數據圖形化稱之為“電網可視化”。電網態勢感知本身是一個系統工程,原始數據經過許多流程最終通過視覺在人腦中形成對全網安全狀態的宏觀認識。作為信息融合的過程,電網態勢感知的可視化是一個從底層數據到抽象信息,到獲取高層知識的過程。電網態勢感知的可視化巧妙地把底層的數據轉變?yōu)檎{(diào)度

18、員可以感知的信息。電網可視化最大的技術優勢在于多維度特性與透視特性:“多維度”指不同的數據平面可以在同一個空間中同時展示出來,調度員可以發現不同數據之間的關聯;“透視”特性則可以減少圖形的視覺沖突,因?yàn)檎{(diào)度員可以從上、下、前、后、左、右任意角度觀察圖形。為了展現電網態勢的結果,需要定義可視化的目標:a.能夠展現各種設備屬性,包括發電機、變壓器、線路、無功裝置、各種保護設備、安控裝置等的各項屬性,如基本參數、重要程度、地理位置和網絡拓?fù)?b.能夠展現各種態勢關系,態勢之間的依賴關系,功能對某項態勢的必要關系,功能與子功能的關系以及功能之間的時間聯系;c.能夠展現安全告警,告警的分類、告警的級別、

19、告警的多少、告警所針對的態勢進而關聯到告警所威脅的態勢;d.能夠展現系統故障,故障的分類、故障的風險等級、故障所涉及的態勢進而關聯到故障給電網運行帶來的風險。針對以上提出的可視化目標,進一步的工作是可視化場景的設計,即完成數據到場景的變換。例如:利用動態三維圖像對有功、無功備用的實時信息進行形象表達。無功備用(通過俯視圖顯示無功的備用。每個無功設備用一個三維棒圖進行表示,總高表示無功的最大安裝容量,下部高度表示系統當前無功的投入情況。變壓器溫度監控(每臺變壓器用一個三維棒圖進行表示,總高表示變壓器溫度的最大限值,下部高度表示當前變壓器的溫度。一旦變壓器溫度越過最大值一定時間,系統會以特殊顏色表

20、示越限情況,變壓器備用(通過俯視圖顯示變壓器的備用。每臺變壓器用一個三維棒圖進行表示,總高表示變壓器的最大容量,中間高度表示系統當前的功率三維旋轉功能(當系統規模比較龐大,數據較多時,使用三維圖形顯示數據時,前面的圖形可能遮蔽后面的圖形,引起判斷失誤。針對這一問題開發的旋轉功能,可以讓三維圖形在空間360°內旋轉,使用者可從不同的角度觀察圖形。2.4“調度員思維模式”的互動計算的設計路線互動是智能電網的目的和本質要求。基于以上的總體設計思路和原則,在設計路線上以調度員思維為核心,將電網運行的順序、調度員的思維、電力系統分析的功能有機地結合起來。可視化界面提供數據展示、功能表達、互動計

21、算的平臺,有機地將調度員的作用加入到這樣一個閉環控制的系統中。這種互動計算融入了調度員的感知、經驗,并能將他們的這些感知通過互動計算窗口進行實時計算,做出相應驗證。比如水庫智能調度的互動計算。通過收集水電機組及相應水庫的發電曲線、耗水曲線、最低水位限制等數據,實時計算水電機組按給定發電出力時的最大運行時間,以及在給定的運行時間內,水電機組可能到達的最大出力。這個功能的實現是將人-機對話框放在一個可視化儀表中展現的,將時間、水電廠的出力、水位有機融為一體,在虛擬儀表中將互動計算形成了一個聯動的展示。為了使本圖形系統具有良好的人機接口,在設計中充分利用了GUI界面的優點,使操作人員只需使用一個鼠標

22、即可完成幾乎所有的操作。3關鍵技術智能電網是一項復雜龐大的系統工程。它可以全面涵蓋發電、輸電、變電、配電、用電和調度的各個環節,因而實施智能電網調度必須解決相應的技術問題。3.1人機一體化協同決策模型人機一體化協同決策方法是以人為主,人和機器共同合作決策,這時計算機智能輔助決策程序完全設計成開放式的,計算機和人都可以根據對方提供的信息對自己的決策作相應修正,最終達成共識,得到?jīng)Q策結果。在人機共商決策過程中,重要的是人和機器兩者之間的決策既有分工又有協作,一方面通過人機決策任務分配,將適合于機器做決策的任務交給機器去做,將適合于人做決策的任務交給人去做,兩者在共同決策過程中相互取長補短,共同進行

23、協商決策,另一方面,人和機器對有些問題同時作出決策,最后通過綜合評價得到比較合理的結果,因?yàn)槿撕蜋C(jī)器解決問題的思路、方法、側重點各有不同。例如:機器決策依據的往往是知識庫中人類以往的經驗知識,以及模型庫中的決策數學模型,而人的決策往往是憑自己的直覺經驗以及目前的實際情況變化等。所以通過這樣的人機共同決策將人的智慧和機器的智能融合在一起,將能進一步提高決策的可靠性。此類決策問題可以表示成以下模糊結構形式13: min or max f(X艿G軒X R n當i(X=b軌i,i=1,2,m,X0時在決策過程中,約束條件允許在一定程度上接近b i,這里用約束條件模糊隸屬度b軌i表示約束條件接近b i的

24、程度;而決策目標滿意度用目標滿意模糊隸屬度G軒(f(X表示,它表示目標函數f(X的值與目標值G之間的接近程度。3.2數據融合數據融合技術出現于20世紀80年代,真正得到發展則是在20世紀90年代。該項技術發展之初就在軍事領域得到了廣泛的重視和應用。智能調度系統不僅要對省級電網一、二次設備的運行工況進 行在線監視和預警,同時對非電網但影響到電網運行的實時信息也要進行監視和預警,包括氣象預報和實時氣象衛星云圖信息、雷電監測等功能,同時要對這些信息對電網的影響范圍和程度進行評估。傳統調度系統內部存在多個信息孤島,缺乏信息共享。雖然局部的自動化程度在不斷提高,但由于信息的不完善和共享能力的薄弱,使得系

25、統中多個自動化系統是割裂的、局部的、孤立的,不能構成一個實時的有機統一整體,所以整個電網的智能化程度較低8。智能調度的發展迫切需要加強監控和分析的統一性。在時間尺度上,需要靜態、動態、暫態相結合;在空間尺度上,需要各級調度的統一協調;從對象維上講,既要考慮輸電網與配電網相結合,又要考慮經濟穩定性(電力市場的影響與物理穩定性的交織作用。對來自電網中的具有相似或不同特征模式的多源信息進行互補集成,從而獲得對當前網絡狀態的準確判斷。同時,在數據融合過程中能對不精確和不確定性問題進行建模、推理。3.3態勢可視化態勢生成是依據大量數據的分析結果來顯示當前狀態和未來趨勢,而通過傳統的文本形式,無法直觀地將

26、結果呈現給用戶。可視化技術正是通過將大量的、抽象的數據以圖形的方式表現,實現并行的圖形信息搜索,提高可視化系統信息處理的速度和效率。但隨著網絡規模的不斷擴大,對可視化技術又提出了許多新的要求。如何將基于不同數據源數據顯示方法進行有機的結合,確定態勢顯示的統一規范,提高顯示的實時性,增大系統可顯示的規模,增強人機交互的可操作性等都是可視化技術需要進一步解決的問題。3.4快速仿真和建模智能電網的實時運行需要新的理論支撐,需要突破傳統的理論框架和運行工具。某些傳統電力系統理論研究及實現工具涉及到復雜的模型和計算,在速度上已不能適應智能調度系統快速的數據傳遞要求。智能調度系統應有針對性地開發和應用快速

27、仿真模型,市場一體化、政策、風險分析等因素都應被納入系統模型,并量化系統的安全性和可靠性,提供快于實時的超前仿真。該功能首先利用高性能量測和通信系統到得拓?fù)洹⒊绷?、頻率、電壓、設備實時模型等信息;然后據此進行狀態估計和在線分析;最后確定當前系統的安全性、穩定性和經濟性?？焖俜抡婧徒１徽J(rèn)為是一個自愈系統的必備條件,該項研究開發一個開放式軟件平臺,為未來輸、配電系統運行、規劃和管理提供一整套仿真和建模工具14。圖2和圖3分別實現了電網靜態安全的超實時計算和超實時短路電流辨識。3.5智能告警目前已實現的告警系統的告警方式都較為單一,告警系統的功能也很有限,絕大多數是基于系統采集數據對電網進行穩定評

28、估,如:連續潮流穩定計算,靈敏度計算,故障篩選與排序,失穩故障識別,再將各種在線實時監視信息和在線實時計算的穩定指第30卷電力自動化設備標進行綜合,統一給出預警。從整個告警系統的角度來看,極少有文獻是針對故障來分析的,比如不同故障該用什么不同的方式告警,故障之間不同的關聯關系也會使告警方式不同。告警方式的單一表現在多數是初始設定元件的上下限,一旦越限就直接告警,沒有在越限前預測到可能發生的故障告警,該故障和其他故障之間的相關性分析,以及某個越限發生后會造成其他越限的推理預測告警。告警針對的多是元件的告警,沒有從系統安全穩定的高度來判斷并提出告警,讓調度人員對系統的安全有全局性的把握。同時告警的

29、方式都是基于潮流計算的靜態告警,比如N -1開斷模擬,根據潮流結果來給出告警。對于系統動態變化過程中可能出現的故障并對 其告警的研究很少,比如在N -1的情況下通過暫態仿真怎樣得到下一個故障發生的時間、位置和類型,即N -2的發生,從N -1到N -2,甚至N -m 的動態變化告警少有研究。因?yàn)槎嗍轻槍?duì)元件的告警,所以從告警的區域范圍看,都是分散的、局部的、獨立的小區域的告警,沒有對全區的整體告警。告警信息的層次比較模糊,級別需要繼續細化,不能完全反映系統運行中存在的問題以及預測潛在的問題,最具價值的告警信息沒有在第一時間被挖掘出來以最直觀的方式呈現給調度人員?；谝陨系牟蛔?本文提出一種從元

30、件到系統,從靜態到動態,從區域到全區,逐漸推進的智能告警方式如圖4所示。并且從多角度多層次多區域,從內涵到告警集,再到告警的體系,對其進行大量的分析,目的在于追蹤不同類型的故障并對其定位,找到電網主要矛盾點、告警點,使調度人員一目了然地知道電網和設備的狀態,從總體上對電網安全做出評估,為調度人員采取快速準確的控制措施提供理論依據和方法。在實際電網調度運行中,有異?；蚬收系那闆r下,大量監控與數據采集報警信息涌入調度控制中心,調度員被大量數據淹沒,很難決策,錯失處理事故的良機。智能告警利用一次、二次、靜態、動態等的各種信息,按圖5所示流程對告警信息快速進行分類、篩選和排序,使調度員對故障的類型、程

31、度和等級一目了然,得到當前最關心的關鍵告警信息,告警內容“少”而“精”,這樣就使運行監控人員能夠快速地抓住事故重點,及時有效地采取處理方案,提高事故異常處理的準確性和快速性,保障電網安全運行。3.6智能調度及備調系統,應急指揮中心一體化目前電力系統運行管理的功能越來越多,不同的功能往往需要不同的數據庫、不同的操作界面,雖然對系統本身來講只是功能的擴展,對維護使用者來說卻增加了大量的重復工作量。如何將數據庫、圖形、界面等資源進行整合,達到功能之間的共享,實現功能一體化,也成為系統開發重點。在智能調度系統基礎上加入備調和應急指揮的元素,通過調度數并發串聯系統級元件級單一組合梯度突變累積動態靜態圖4

32、智能告警的多維分類Fig.4Multi -dimensional classificationof intelligent warning劉俊勇,等:智能電網下可視化技術的展望第1期典型運行方式狀態數據潮流計算特征選擇靜態樣本庫動態樣本庫靜態安全分析動態樣本編輯初始樣本生成數據預處理分類器的分類與使用SCADA EMS 數據分類器靜態安全分析對比訓練分類器樣本選擇/編輯圖2電網靜態安全的超實時計算Fig.2Super -real -time calculation ofpower system static security安全判定安全判定當前負荷值各負荷節點超短期負荷預測前7天相似日的歷史負

33、荷數據各節點超短期5min 負荷預測值所有發電機出力的變化量基于約束條件發電機組出力分配根據發電機容量確立運行的最大、最小方式基于潮流的三相短路電流計算,建立輸出樣本合并輸入和輸出樣本形成訓練樣本樣本訓練GRNN 廣義回歸神經網絡得到基于GRNN 的短路容量智能在線辨識網絡電網超實時短路電流智能辨識基于均勻分布的有功出力的輸入建立樣本圖3超實時短路電流辨識Fig.3Super -real -time identification ofshort -circuit current圖5智能告警信息篩選Fig.5Information screening of intelligent warning

34、電 力 自 動 化 設 備 據網的擴展 ， 將系統的功能延伸到備調和應急指揮 中心 。 調度 、備調和應急指揮一體化的優勢在于電網 信息的完全統一使用和維護 ， 有利于調度 、 備調和應 急指揮運行的集約化 ， 更加適應復雜化程度越來越 高的電網結構 。 調度 、備調和應急指揮一體化并非簡 單的數量上增加 ， 而是電網監控職能與管理體系元 素的增加 。 例如 ， 調度員關心的是主網系統的情況 ； 而備調 、 應急指揮中心關心的是針對可能發生的災 難性事故并結合電網實際提出電網快速恢復或保持 相對穩定的手段及建議 。 要實現這個目標 ，就要很好 地 設 計 應 用 軟 件 的 支 撐 環 境 ，

35、應 用 軟 件 對 實 時 、歷 史 、 未來和外部信息的多態支持 ， 以及各應用軟件之 間的功能整合等問題 。 3.7 調度員行為后評估 所謂調度員行為后評估是指電力系統的調度部 門在業務處理中積累了大量數據 ， 可以利用評估技 術將這些數據中蘊藏著的許多潛在的重要因素 、 事 實和關聯等有價值的信息提煉出來構成調度行為評 價指標體系 ，來評估不同調度行為的質量 。 調度后評 估時所涉及的因素多 ， 有的指標可以量化 ， 但也有不 少影響系統整體評估結果的因素量化困難 ， 依據電 力系統的本身特點 ， 以文獻 15 為基礎提出一個綜 合評價指標體系 。 該指標由調度操作 、 可靠性 、 安全

36、 性 、 經濟性 、 電能質量和交接班 6 個指標構成 ， 如圖 6 所示 ，每個指標下面由若干子指標構成 。 調度操作 可以從流程是否規范 ， 操作設備次數 ， 操作成本等方 面進行評估 ； 可靠性可以從調度后系統各種裕度變 化和 切負荷大小評估 ； 安全性包括穩定判斷和過負 荷情況 ； 經濟性可以從系統網損率和全網購電成本 評估 ； 電能質量包括電壓偏差和頻率偏差 ； 交接班內 容 包 括 當 前 電 網 運 行 方 式 、系 統 薄 弱 環 節 、負 荷 情 況 、缺 陷 處 理 等 情 況 ，使 下 一 個 值 班 對 本 次 值 班 情 況了然于胸 ， 有的放矢地組織處理未來遇到的情

37、況 。 利用多年積累下來的歷史數據 ， 對各種不同類型的 數據進行更加細致的劃分 ， 同時發現數據中所蘊含 的一些非常規的調度模式 ， 并提供優化的策略 ， 這將 為調度員對今后的指揮提供借鑒和參考 。 調度操作 ： 流程是否規范 、 操作設備次數 、 操作成本 。 可靠性 ： 各種裕度變化 、 切負荷大小 。 調度員 評估指 標體系 安全性 ： 穩定判斷 、 過負荷 。 經濟性 ： 系統網損率 、 全網購電成本 。 電能質量 ： 電壓偏差 、 頻率偏差 。 交接班 ： 電網運行方式 、 系統薄弱環節 、 負荷情況 、 缺陷處理 。 4 第 30 卷 析 。 因此必須采用數據挖掘技術 ，從海量

38、數據中發現 有用的 、 可理解的數據模式 ， 分析系統的態勢和自動 構建態勢模型 。 數據挖掘是指從大量的數據中挖掘 出有用的信息 ， 即從大量的 、 不完全的 、 有噪聲的 、 模 糊的 、 隨機的實際應用數據中發現隱含的 、 規律的 、 人們事先未知的 ，但又有潛在用處的并且最終可理解 的信息和知識的非平凡過程 （nontrivial process ） 12。 目前數據挖掘在電網安全領域有著很好的發展 前景 ，但仍有一些問題有待解決 。 如數據挖掘前期所 需要的訓練數據來之不易 ； 從大量數據中進行挖掘 ， 很費時間和資源 ，很難保證實時性等 。 如何將數據挖 掘與機 器 學 習 、模

39、式 識 別 、歸 納 推 理 、統 計 學 、數 據 庫 、 數據可視化和高性能計算等相關領域有機結合 ， 達到挖掘有用信息的最佳效果 ， 還有待進一步研究 。 4 結論 隨 著 我 國 特 超 高 壓 電 網 的 建 設 ， 電力市場化 的深化 ， 電力系統面臨著新的挑戰 ， 因而對它的理論 研究及實現工具的探討和實踐是目前必須要解決的 問題 ， 它需要新的理論支撐 ， 需要突破傳統的理論框 架和運行工具 ， 基于調度員思維模式的智能調度系 統在這方面做了有益的嘗試和探索 ， 將人 （ 調度員 ） 機互動計算的設計思想與可視化界面有機結合 ， 利 用人工智能技術從海量數據中挖掘出表征電網運行 特性的關鍵數據 ， 建立了表達電網充裕度 、 安全性和 脆弱性的指標 ， 并應用三維旋轉視圖進行形象直觀 的表達 ， 使調度人員實時掌握電網運行的整體態勢 。 參考文獻 ： 1 楊 旭 升 ， 盛 萬 興 ， 王 孫 安 . 多 Agent 電 網 運 行 決 策 支 持 系 統 體 系 結構研究 J . 電力系統自動化 ，2002 ，26 （18 ）：45-49. 2 3 圖 6 調度員評估指標體系 Fig.6 Dispatcher evaluation index systemscreening 5 調度員后評估涉及電網運行的安全 、經濟、靜 態 、動態 、電
