安全用電知識教案

1、電工安全培訓教案（理論部分）編 寫 依 據：電工作業培訓大綱和考核標準適 用 對 象： 初 訓 培 訓 學 時： 6 學時 編 寫 單 位： 動 力 車 間 任 課 教 師： 彭圣明 審 核 人： 潘愛香 安全用電知識教案 （一） 教學目的及要求1、了解安全用電的基礎知識，掌握常用手持電動工具的使用方法和注意事項；2、了解并掌握觸電時急救常識及注意事項；3、了解工作中安全用電的注意事項。（二） 教學學時安排6學時（三） 教學方法講授法（四） 教學重點1、講明安全用電的基礎知識，它不僅是安全用電的基礎，又是安全用電的基本保障； 2、講解電工常用工具的使用方法，重點在于對常用手持電動工具的使用方法

2、和注意事項；3、講解觸電時急救常識及注意事項；4、闡明今后工作中安全用電的重要性及注意事項。（五） 教學內容一、安全用電的原則 什么是觸電？ 觸電是人體直接或間接接觸到帶電體，電流通過人體造成的。人體也是導體，電流對人體的危害性跟電流的大小、通電時間的長短等因素有關。1.當通過人體的電流為20毫安時，人手就很難擺脫帶電體。2.當通過人體的電流達到100毫安時，短時間內人就會窒息致死。3.當通過人體的電流達到50毫安以上時，對人將是致命的。電對人體有哪些傷害?1. 電對人體的傷害，主要來自電流。電流對人體的傷害可分為兩種類型：電傷和電擊. 2.電傷是電流的熱效應、化學效應或機械效應對人體造成的局

3、部傷害，如電灼傷、電烙印、皮膚金屬化等。3.電擊是電流通過人體內部，破壞人的心臟、神經系統、肺部的正常工作造成的傷害。人體對電流反響一覽表:100-200微安對人體無害反而能治病1毫安左右引起麻的感覺不超過10毫安時人尚可擺脫電源超過30毫安時感到劇痛，神經麻痹， 呼吸困難，有生命危險達到100毫安時很短時間使人心跳停止結論: 通過人體的電流越強，觸電死亡越快.觸電的方式:按人體觸及帶電體的方式和電流通過人體的途徑，觸電可分為三種情況：1.單相觸電2.兩相觸電3.跨步電壓觸電1、單相觸電 (1)中性點不接地系統的單相觸電 理想情況下，在中性點不接地系統中，由于觸電電流不能構成回路，通過人體的電

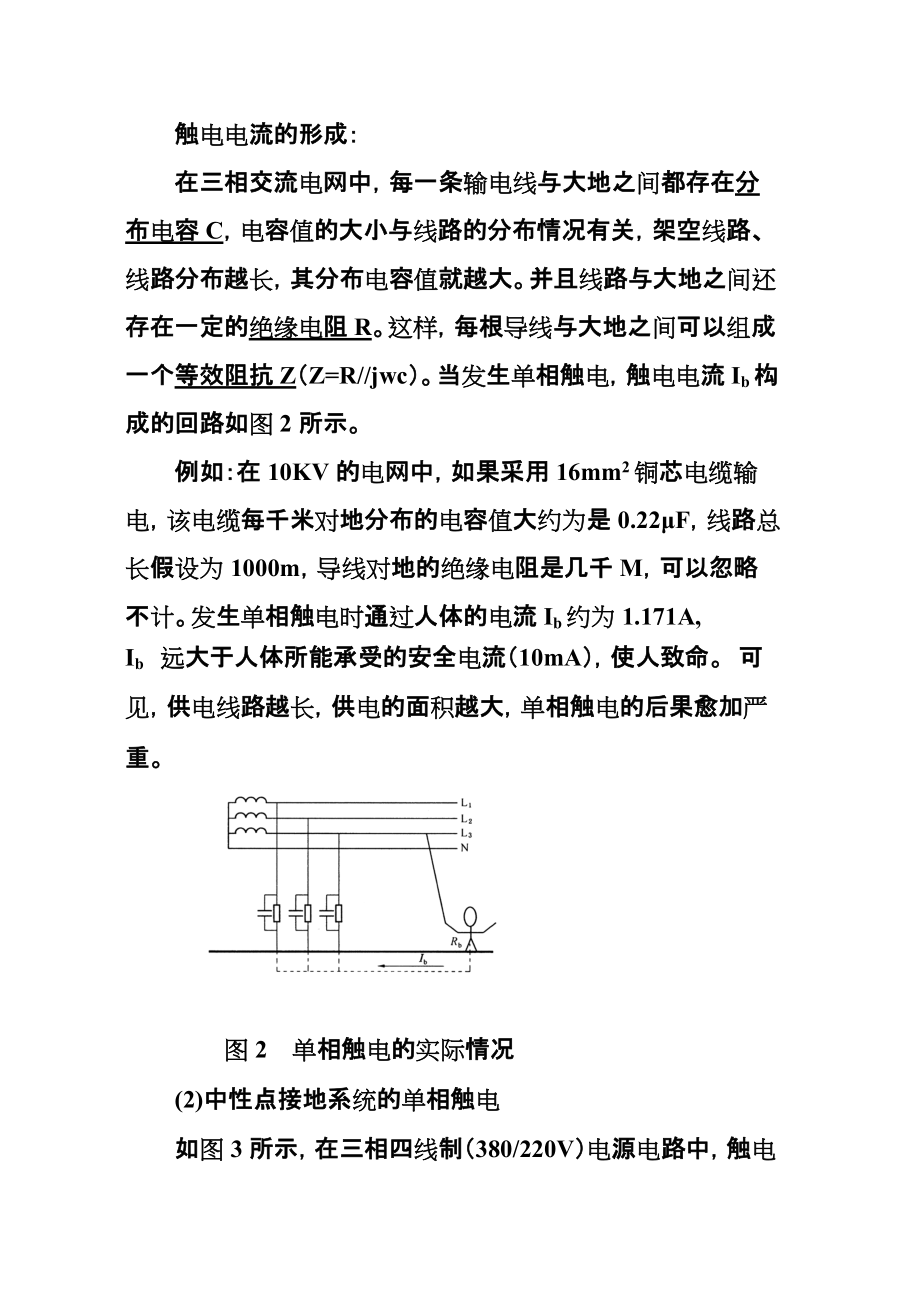

4、流為零，不會出現觸電現象，如圖1所示。圖1 單相觸電的理想情況實際情況下，在中性點不接地系統中發生單相觸電時，觸電者會死的很慘。多數情況下，強大的觸電電流會將人體燒焦。觸電電流的形成：在三相交流電網中，每一條輸電線與大地之間都存在分布電容C，電容值的大小與線路的分布情況有關，架空線路、線路分布越長，其分布電容值就越大。并且線路與大地之間還存在一定的絕緣電阻R。這樣，每根導線與大地之間可以組成一個等效阻抗Z（Z=R/jwc）。當發生單相觸電，觸電電流Ib構成的回路如圖2所示。例如：在10KV的電網中，如果采用16mm2銅芯電纜輸電，該電纜每千米對地分布的電容值大約為是0.22F，線路總長假設為1

5、000m，導線對地的絕緣電阻是幾千M，可以忽略不計。發生單相觸電時通過人體的電流Ib約為1.171A,Ib 遠大于人體所能承受的安全電流（10mA），使人致命。 可見，供電線路越長，供電的面積越大，單相觸電的后果愈加嚴重。 圖2 單相觸電的實際情況(2)中性點接地系統的單相觸電如圖3所示，在三相四線制（380/220V）電源電路中，觸電電流的路徑為:從電源火線通過人體、大地、接地體、變壓器中性點再回到電源火線，構成了回路。假如人體電阻按1K計算，人體承受的電壓幾乎是電源的相電壓220V，則通過人體的電流大約220mA。這個電流遠遠大于致命電流，因此這種觸電情況是十分危險的。 圖3 中性點接地系

6、統中單相觸電2、兩相觸電指人體同時接觸帶電設備或線路中的兩相導體時，電流從一相導體經人體流入另一相而發生的觸電。如圖4所示，此時，加在人體上的電壓為線電壓。通過人體電流的大小與系統中性點運行方式無關。假如仍在三相四線制（380/220V）電源電路中，人體電阻按1K計算，則通過人體的電流可達380mA，足以使人死亡。 圖4 中性點接地系統兩相觸電3.跨步電壓電擊當帶電體有接地故障時，有故障電流流人大地，電流在接地點周?chē)寥乐挟a(chǎn)生電壓降。人在接地點周?chē)?，兩腳之間出現的電壓即為跨步電壓。由跨步電壓引起的電擊事故為跨步電壓電擊。范圍：高壓故障接地處或有大電流流過的接地裝置附近，都可能出現較高的跨步電壓

7、。在距離接地故障點810m以?xún)?nèi)，電位分布的變化率較大，人在此區域內行走，跨步電壓高，就有電擊的危險；接地故障點4m以?xún)?nèi)(因室內狹窄，地面較為干燥，離開4m之外一般不會遭到跨步電壓的傷害)；在室外人體不得接發生高壓設備、導線接地故障時，在室內人體不得接近近故障點8m以?xún)?nèi)。如果要進入此范圍內工作，為防止跨步電壓電擊，進入人員應穿絕緣鞋。 圖5-5 接地電流的地面電位分布圖常見觸電的原因1.缺乏電氣安全知識；2.設備不合格；3.違反操作規程；4.管理制度不嚴格。觸電事故規律1、觸電事故季節性明顯，69月事故最多；2、低壓觸電事故多；3、攜帶式設備和移動式設備觸電事故多；4、電氣連接部位觸電事故多；5

8、、錯誤操作和違章作業造成的觸電事故多；6、不同行業、不同年齡、不同地域觸電事故各不相同安全電壓一般情況下,36v以下的電壓是安全的,但是在潮濕的環境中,安全電壓是24v,特殊的甚至在12v以下.安全用電的原則:不接觸低壓帶電體,不靠近高壓帶電體.二.防止觸電的技術措施:1.絕緣它是防止人體觸及，用絕緣物把帶電體封閉起來。瓷、玻璃、云母、橡膠、木材、膠木、塑料、布、紙和礦物油等都是常用的絕緣材料。絕緣防護的作用就是將有可能被人體接觸到的導體用絕緣材料包裹起來，并使帶電體與帶電體之間或帶電體與其他導體之間實現電氣隔離。2.屏護即采用遮攔、護照、護蓋等把帶電體同外界隔絕開來, 高壓設備不論是否有絕緣

9、，均應采取屏護。采用屏護措施將帶電體隔離開來，可以有效地防止直接接觸觸電。屏護的作用（1）防止工作人員意外地接觸或過分接近帶電體；（2）作為檢修部位與帶電體的距離小于安全距離時的隔離措施；（3）保護電氣設備不受機械損傷。屏護的規格遮攔：遮攔用于室內高壓配電裝置，用網孔尺寸為40mm×40mm或20mm×20mm的金屬網制成。遮攔的高度應不低于1.7m，底部距地面的距離不應小于0.1m。10kV及以下落地式變壓器臺的四周必須裝遮攔，遮攔與變壓器外殼的最小距離不應小于0.8m。金屬遮攔必須妥善接地并加鎖。柵欄：柵欄用于室外配電裝置時，其高度不應低于1.5m。室內場地較開闊時可以

10、裝柵欄，其高度不應低于1.2m。柵條間距和到地面的距離不應小于0.2m，金屬制作的柵欄應妥善接地。保護網：保護網有鐵絲網和鐵板網。當明裝裸導線或母線跨越通道時，若對地的距離不足2.5m，應在其下方裝設保護網。圍墻：室外落地安裝的變配電設施應有完好的圍墻。圍墻的實體部分的高度不應低于2.5m。3.間距就是保證必要的安全距離。在低壓工作中，最小檢修距離不應小于0.1米。安全距離安全距離的意義電氣安全距離是指人體、物體等接近帶電體而不發生危險的安全可靠距離。安全間距的大小主要取決于電壓的高低、設備運行狀況和安裝方式。有關設備安全方面的有：架空線路的安全距離、電纜線路的安全距離、室內外配電的安全距離、

11、進戶裝置的安全距離、變配電設備的安全距離、低壓用電裝置的安全距離。著眼于人身安全，主要防止人體過分接近帶電方面的有：維修、巡視時的安全距離和帶電作業時的安全距離等。4.接地和接零接地 電氣裝置或其它裝置正常時不帶電的金屬外殼與大地的連接叫接地。 接地分為工作接地和保護接地目的：利用接地裝置足夠小的接地電阻，降低故障設備外殼可導電部分對地電壓，減少電流的目的。（一）工作接地在正常和故障情況下為了保證電氣設備可靠運行，必須將電力系統中某一點接地，這種接地稱工作接地。作用：是使中性點經常保持零電位。電力系統中性點接地方式：1.中性點直接接地 作用：是使中性點經常保持零電位。當系統發生一相接地故障時，

12、能限制非故障相對地電壓的升高，從而可保證單相用電設備的安全。但中性點直接接地后，一相接地故障電流較大，一般可使剩余電流保護或過電流保護動作，切斷電源，造成停電；發生人身一相對地電擊時，危險性也較大。所以中性點直接接地方式不適用于對連續供電要求較高及人身安全、環境安全要求較高的場合。2.中性點非直接接地(不直接接地或經消弧線圈接地)是指電力系統中性點不接地或經消弧線圈、電壓互感器、高電阻與接地裝置相連接。 中性點不接地系統，為安全起見，不允許引出中性線供單相用電。（二）保護接地什么是保護接地？將在故障情況下可能出現危險對地電壓的電氣設備的金屬外殼、配電裝置的金屬構架等外露可導部分通過接地裝置與大

13、地可靠連接，這種電氣連接稱為保護接地。接地應用范圍供、配電系統中的下列設備和部件需要采用接地保護：（1）電機、變壓器、斷路器和其他電氣設備的金屬外殼或金屬構架；（2）電氣設備的傳動裝置；（3）電壓互感器和電流互感器的二次繞組；（4）屋內外配電裝置的金屬或鋼筋混凝土構架；（5）配電盤、保護盤和控制盤的金屬框架。 安裝接地線原則及注意事項（1）凡有可能送電到停電檢修設備上的各個方面的線路（包括零線）都要掛接地線。當運行線路對停電檢修的線路或設備產生感應電壓而又無法停電時，應在檢修的線路或設備上加掛接地線。（2）裝設接地線時，必須先裝接地端，后接接地體。拆除時的程序與此相反。接地線與接地極的連接要牢

14、固可靠，不準纏繞連接；接地線必須是三相短路接地線，不允許用三組單相接地代替一組三相短路接地線；嚴禁工作人員或其他人員移動已掛接好的接地線，如需移動時，必須經過工作許可人同意并在工作票上注明。（3）為了確保操作人員的人身安全，裝、拆接地線時，應使用絕緣棒或戴絕緣手套，人體不得接觸接地線或未接的導體。（4）接地線由一根接地段與三根或四根短路段組成。成套接地線必須采用多股軟裸銅線，每根截面不得小于25mm2。接地棒在地面的深度不得小于0.6m。（5）由單電源供電的照明用戶，在戶內電氣設備停電檢修時，如果進戶線隔離開關或熔斷器已斷開，并將配電箱門鎖住，可不掛接地線。（6）接地線的接地點與檢修設備之間不

15、得連有斷路器、隔離開關或熔斷器。（7）將接地電阻控制在允許范圍之內。如低壓電氣設備及變壓器的接地電阻不大于4；當變壓器總?cè)萘坎淮笥趌00kVA時，接地電阻不大于10。（8）N線的主干線不允許裝設開關或熔斷器。（9）各設備的N線不允許串接，應各自與N線的干線直接相連。（10）在低壓配電系統中，不準將一眼插座上接電源N線的孔同接地線的孔串接，否則就會使設備金屬外殼帶電；若N線和相線接反，也會使外殼帶上危險電壓。（11）目前已經使用的三相五孔插座，其作用是將N線和PE線分開連接。保護接零 就是把電氣設備在正常情況下不帶電的金屬外殼與電網的零線緊密地連接起來。應該注意，零線回路中不允許裝設熔斷器和開關

16、。 （TN-C系統） 中性點接地系統中用電設備的外殼應采用保護接零；5.裝設漏電保護裝置 為了保證在故障情況下人身和設備的安全，應盡量裝設漏電流動作保護器。 漏電保護器是一種當人體發生單相觸電或線路漏電時能自動切斷電源的裝置。它既能起到防止直接接觸觸電的作用。又能起到防止間接接觸觸電。（一）使用漏電保護器的有關規定（1）觸電、防火要求較高的場所，新建和擴建工程使用的低壓電氣設備、插座等均應安裝漏電保護器。（2）對新制造的低壓配電箱、動力箱、操作臺、機床、起重機械和各種傳動機械等機電設備的動力箱，在考慮設備的過載、短路、失壓、斷相等保護的同時必須考慮漏電保護。用戶在使用上述設備時，應優先采用具有

17、漏電保護的電氣設備。（3）建筑施工場所、臨時用電線路的用電設備，必須安裝漏電保護器。（4）手持式電動工具（除類外）、移動式生活日用電器（除類外）、其他移動式機電、設備以及觸電危險性大的用電設備，必須安裝漏電保護器。（5）在潮濕、高溫、金屬占有系數大場所，如鍋爐房、食堂、浴室等場所，必須安裝漏電保護器。（6）應采用安全電壓的場所，不得用漏電保護器代替。如果使用安全電壓確有困難，須經企業管理部門批準，方可用漏電保護器作為補充保護。（7）額定漏電動作電流不超過30mA的漏電保護器，在其他保護措施失效時，可作為直接接觸觸電的補充保護，但不能作為唯一的直接接觸觸電的保護。（二）漏電保護器安裝使用注意事項

18、（1）單極的漏電保護器安裝接線時火線、零線必須接正確，否則不能起到觸電保護的作用。（2）漏電保護器后不得采用重復接地，否則漏電保護器送不上電 。（3）漏電保護器后邊的線路零線不能借用，否則送不上電。（4）三相四線制電源應當選用4P的漏電保護器；三相五線制電源也應當選用4P的漏電保護器，但PE線必須接在漏電保護器外邊。（5）設備安裝漏電保護器后原有的保護接地或保護接零不能撤掉。（6）漏電保護器投入運行后要嚴格管理，每月至少要試驗一次，并作好檢查記錄。檢查保護功能時應使用試驗按鈕，不能采用火線直接接地的方法檢驗漏電保護器是否可靠動作。6.采用安全電壓安全電壓是指人體較長時間接觸而不致于發生觸電危險

19、的電壓。它的內涵有三點：一是采用安全電壓可以防止觸電事故的發生；二是不同的用電環境，安全電壓數值不同；三是安全電壓必須由特定的電源供電。（一）安全電壓的數值安全電壓就是根據人體允許通過的電流與人體電阻的乘積為依據而確定的。（人體電阻在不同的工作環境中是不同的。因此，不同的工作環境規定不同的安全電壓。）我國規定的安全電壓是交流42V、36V、24V、12V、6V五個等級，直流安全電壓上限是72V。（二） 安全電壓的取得為了保證人身安全，提供安全電壓的電源必須要符合以下條件：（1）安全電壓由雙繞組隔離變壓器提供，不能用沒有電氣隔離功能的自耦變壓器。（2）提供安全電壓的變壓器的外殼，應采用保護接地或

20、保護接零，防止繞組間絕緣擊穿時高壓竄入低壓，并應在高、低壓回路安裝熔斷器作短路保護。（3）安全電壓的線路必須與其他電氣系統不能有任何聯系，包括零線和地線。（4）當采用24V以上的安全電壓時，必須采取防止直接接觸帶電體的措施。如36V安全行燈的握持部分應采用橡膠絕緣手柄。凡手提照明燈、高度不足2.5米的一般照明燈，如果沒有特殊安全結構或安全措施，應采用36伏安全電壓。三.用電設備的安全 電動機1. 電動機的開關保護裝置應齊全合格。過流保護按額定電流的1.21.5倍選用；短路保護按額定電流的1.52.5倍選用。2. 電動機注意防潮，室外使用時要有防雨措施。新電機絕緣電阻要大于2MW，舊電機絕緣電阻

21、要大于0.5MW。3. 電動機外殼一定要有可靠的保護接地（接零）。4. 對有振動的電動機，經常檢查緊固螺栓、接線盒處的導線有無磨損。電動機防火1. 電動機起火的原因（1） 短路故障（2） 過負荷（3） 電源電壓太低或太高（4） 電動機起動時間過長或短時間內多次起動（5） 電動機軸承潤滑不足（6） 電動機堵塞風道（7） 接線端子接觸電阻過大2. 電動機防火措施（1） 電動機安裝時要符合防火要求（2） 電動機周?chē)坏枚逊烹s物（3） 確保絕緣電阻合格（4） 嚴格執行規定的起動次數和起動間隔時間（5） 加強運行監視（6） 發現缺相運行應立即切斷電源四.移動式電氣設備嚴格執行“一機、一閘、一保”，一次線

22、長不得超過5m，接電源前要查看保護器是否合格，設備的金屬外殼要有可靠的接地（接零）。1. 電焊機：一、二次接線柱不得外露。二次線應使用YHS型橡膠護套多股銅芯軟電纜，嚴禁用角鋼、扁鐵等代替。焊接人員穿絕緣鞋、工作服，戴合格的焊接手套，用合格焊具。2. 移動電源盤：保護地（零）線連接牢固，電源側裝漏電保護器，使用的橡膠軟線不能有接頭。工作人員應穿絕緣鞋。五.手持式電動工具1. 分類：a. 類工具：在防止觸電保護方面除基本絕緣外，可觸及的可能帶電部分要接保護接地（接零）。b. 類工具：在防止觸電保護方面除基本絕緣外，還提供雙重絕緣。不設保護接地（接零）。 c. 類工具：在防止觸電保護方面依靠由安全

23、特低電壓供電。2. 工具的合理選用a. 如使用類工具需采取下列措施之一：用漏電保護器；用安全隔離變壓器；戴絕緣手套、穿絕緣鞋或站在絕緣墊上。b. 在潮濕場所或金屬構架等導電性能良好的場所，必須使用類或類工具。如使用類工具，必須裝額定漏電動作電流不大于30mA，動作時間不大于0.1s的漏電保護器。c. 狹窄場所如：金屬容器、管道內應使用類工具。如使用類工具，必須裝額定漏電動作電流不大于15mA，動作時間不大于0.1s的漏電保護器。手持電動工具的安全注意事項a. 手持電動工具應有專人管理，定期檢修。b. 每次使用前應進行外觀和電氣檢查。c. 停止工作時要切斷電源；移動時要握緊把手，禁止提拉導線。d

24、. 在高處使用手持電動工具時應系掛安全帶。e. 手持電動工具修理后的絕緣阻值： 類不低于2M W ； 類不低于7M W ； 類不低于1M W 。絕緣阻值用500V M W表測量。 六. 配電箱、開關箱的使用1.開關箱實行一機一閘制，嚴禁一個開關控制兩臺及兩臺 以上設備。2.配電箱、開關箱的進出線必須加絕緣護套保護并固定。3.配電箱、開關箱檢修時，其對應的前一級電源開關分閘斷電，并有可見電源分?jǐn)帱c(diǎn)。4.配電箱、開關箱的金屬箱體及其內部正常不帶電的外露導體必須與PE線連接。七.電氣照明n 一般場所，供電額定電壓為220V。n 隧道、有高溫、導電灰塵或燈具離地面高度低于2.4m 的場所，額定電壓為3

25、6V。n 潮濕和易觸及帶電體場所，額定電壓為24V。n 特別潮濕場所，導電良好地面、鍋爐或金屬容器內，額定電壓為12V。n 行燈必須有保護罩，防爆場所必須使用防爆型行燈。 八.電氣作業1. 停電與帶電作業v 在運行中的變、配電系統的高低壓設備和線路上作業時應符合下列規定：a. 必須經過負責人許可并辦理工作票。b. 作業人員按規定穿戴好防護用品。c. 應先切斷電源，做好接地并裝設圍欄、懸掛警示牌等設施后，再進行作業。v 電氣設備停電，應先停掉負荷，然后先低壓后高壓依次斷開負荷開關和隔離開關，取下控制回路的熔斷器，鎖上操作把手。v 在切斷電源時，與停電設備有關的變壓器和電壓互感器等，必須從高低壓兩

26、側斷開，有可見斷開點，防止向停電設備反送電。v 高壓電氣設備停電后，必須用驗電器檢驗是否有電，驗電時應做到：a. 使用經檢驗合格并符合安全要求的驗電器；b. 作業人員必須戴絕緣手套，穿絕緣膠鞋；c. 在專人監護下作業；d. 室外設備驗電必須在干燥環境下進行。九.裝設接地線的有關規定a. 對可能送電到停電設備的各線路，均應裝設接地線，并將三相短路。b. 在已斷開電源的設備上作業時應將設備兩側饋電線路斷開并接地。長度大于10m的母線，其接地不少于兩處。c. 裝設接地線時必須先裝接地的一端，再裝接設備的一端。裝接設備的一端時，應先將設備放電。d. 拆、裝接地線時應使用絕緣棒，并戴絕緣膠手套。十.恢復

27、供電的有關規定a. 作業人員應全部退出施工現場，并仔細清點工具、材料，設備上無遺留物件；b. 拆除攜帶型接地線；c. 拆除臨時圍欄和警示牌后，恢復常設圍欄，并同時辦理工作票封票手續；d. 合閘送電，按先高后低壓，先隔離開關，后主開關的順序進行；e. 線路送電必須先通知用電單位，直至班組、個人。v 嚴禁單人超越圍欄操作和修理高壓電氣設備。對已拆除接地線或短路線的高壓電氣設備均視為有電，嚴禁接觸。v 在低壓帶電系統上作業應符合下列規定：a. 經有關部門及負責人批準，并辦理工作票；b. 兩人以上共同作業，并設專人監護；c. 操作人員戴絕緣手套，穿絕緣鞋，站在干燥的絕緣體上。身體不得與其它帶電相線和周

28、圍接地體接觸；d. 接線時應先接負荷端，后接電源端；e. 斷電時應先停負荷，切斷火（相）線，后切中性線。帶電的斷頭用絕緣膠布包好；f. 在架空線路上帶電作業，避免身體同時接觸兩根相線及接地線、拉線、通訊線和路燈線等其它導電體；g. 使用驗電筆時避免造成接地短路；h. 在雨、雪、濃霧及潮濕環境下嚴禁帶電作業。十一.違章示例1.擅自改變工作區域，容易導致工作人員不在接地線保護范圍內，增加工作風險。(擅自改變工作區域) 2.操作高壓設備不戴絕緣手套，不穿絕緣靴。(不使用安全工器具)3.對絕緣器具定期檢驗,確保安全.4.不按規程操作易出事故5.進入工作現場必須穿戴好勞保用品6.不要在其中設備下方行走和逗留7.調整,檢修一定要掛警示標識牌8.不隨意拆卸安全裝置,警示標識9.工作要忠于職守,不得離崗,脫崗10.不冒險作業十二.觸電急救的原則及觸電急救的知識v 原則:1.發現有人觸電應迅速使觸電者脫離電源，可用帶絕緣手柄的工具切斷電源.v 2.用干燥工具挑開觸電
