建筑電氣常見問題分析監理

1、目錄一、工程概況 1二、建筑電氣工程施工監理質量控制要點 1三、電氣安裝工程監理預控措施 23.1 設計文件復核與優化 23.2 電氣安裝施工企業的資格審查 33.3 電氣安裝工程設備、器材的認定 3四、電氣安裝工程常見質量通病 44.1 材質與試驗檢查方面 44.2 電線管路敷設通病 54.2.1 一般管路敷設通病 54.2.2 鋼管敷設通病 54.2.3 吊頂內敷設時的通病 64.3 配線工程通病 64.4 配電箱、盤通病 64.4.1 箱體加工不符合要求 64.4.2 箱盒裝置不符合設計要求 64.5 開關安裝不符合要求 74.6 插座安裝通病 74.7 防雷與接地通病 74.7.1 接

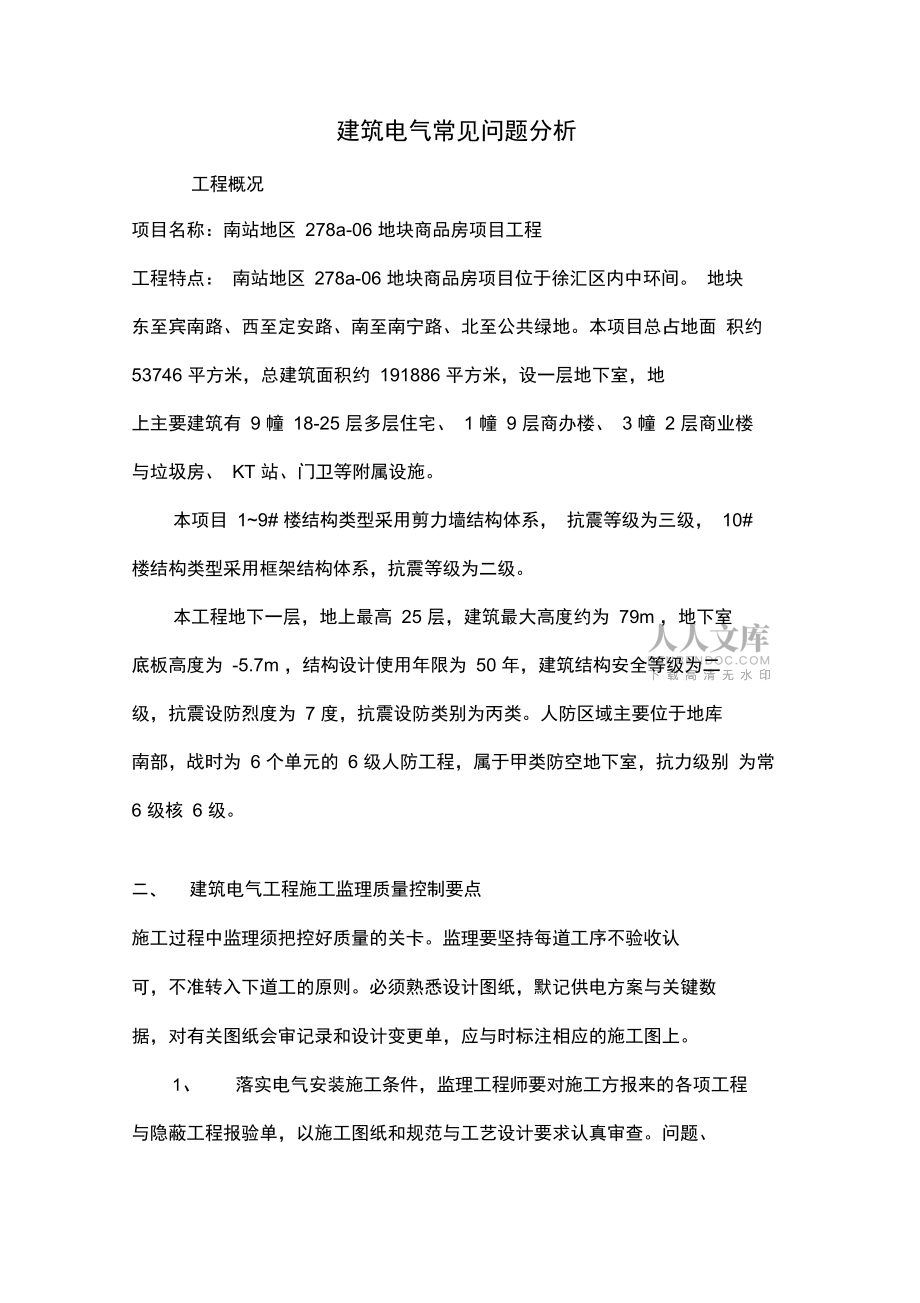

2、地體安裝 74.7.2 防雷設施安裝不符合要求 84.8 與其他專業的配合不協調的通病 8五、監理工作方法與措施 95.1 工程質量方面 95.2 工程進度方面 105.3 管理與協調方面 10建筑電氣常見問題分析工程概況項目名稱：南站地區 278a-06 地塊商品房項目工程工程特點： 南站地區 278a-06 地塊商品房項目位于徐匯區內中環間。 地塊 東至賓南路、西至定安路、南至南寧路、北至公共綠地。本項目總占地面 積約 53746 平方米，總建筑面積約 191886 平方米，設一層地下室，地 上主要建筑有 9 幢 18-25 層多層住宅、 1 幢 9 層商辦樓、 3 幢 2 層商業樓 與垃

3、圾房、 KT 站、門衛等附屬設施。本項目 19# 樓結構類型采用剪力墻結構體系， 抗震等級為三級， 10# 樓結構類型采用框架結構體系，抗震等級為二級。本工程地下一層，地上最高 25 層，建筑最大高度約為 79m ，地下室 底板高度為 -5.7m ，結構設計使用年限為 50 年，建筑結構安全等級為二 級，抗震設防烈度為 7 度，抗震設防類別為丙類。人防區域主要位于地庫 南部，戰時為 6 個單元的 6 級人防工程，屬于甲類防空地下室，抗力級別 為常 6 級核 6 級。二、建筑電氣工程施工監理質量控制要點 施工過程中監理須把控好質量的關卡。監理要堅持每道工序不驗收認 可，不準轉入下道工的原則。必須

4、熟悉設計圖紙，默記供電方案與關鍵數 據，對有關圖紙會審記錄和設計變更單，應與時標注相應的施工圖上。1、落實電氣安裝施工條件，監理工程師要對施工方報來的各項工程 與隱蔽工程報驗單，以施工圖紙和規范與工藝設計要求認真審查。問題、 疑點、缺陷應與時處理，交代清楚，不得遺留到下道工序。2、對供電系統、切換系統主要設備的安裝調試，監理工程師要親自 監督校驗，掌握詳細的技術資料與真實情況。檢查是否滿足設計要求和施 工驗收規范要求，做好記錄。3、對施工中的新技術、新設備、新工藝、新方法與代用器材，施工 中必須修改的工藝與方案，監理工程師必須對照原設計要求，進行審核， 并取得建設單位和設計單位的書面同意，與有

5、關業務部門的認可。4、監理工程師要定期參加工地例會，根據需要組織召開專業性協調 會議。5、在承包單位質檢人員自檢合格的基礎上，對承包單位報驗的部位 進行隱蔽工程驗收。要與時全面收集相關技術資料與檢驗記錄。按實際進 度與質量情況，按期填寫進度表，工程質量應符合有關技術標準、設計文 件與合同規定的要求。做好中間測試和收尾調試，具有完整的技術檔案和 竣工圖資料。三、電氣安裝工程監理預控措施決定電氣安裝工程質量的三大因素為設計、施工與材料和設備制造。3.1 設計文件復核與優化電氣專業監理工程師首先應該熟悉電氣安裝工程設計圖紙與說明書， 參加圖紙會審并做好記錄。全面了解設計要求和使用要求。設計文件的組成

6、內容是否符合標準、規范；1) 設計說明、工程數量、設備和主要材料是否與施工圖相符，施工圖相互間是否符合一致，設計文件是否有錯誤和遺漏；2) 室內外設備的布置和線路路線，是否符合規范規定和現場實際；3) 采用新產品是否指明產品來源， 加工非定型產品是否有足夠份數的 工廠生產用圖紙和其他必的資料；4) 文件中是否附有充分而完整的協議， 如電源協議、 外委配合工程協 議，城建部門批準的線路路徑的有關文件等。5) 結合供電方案，熟悉、 、掌握供配電系統構成與切換系統，重要負 荷邏輯關系，了解相關專業的系統功能與負載情況，重要數據應復核。3.2 電氣安裝施工企業的資格審查從事電氣安裝工程施工的企業，必須

7、有健全的質量保證體系的技術管 理體系，并對安裝質量負責，施工現場必須具備下列條件：1) 施工現場必須明確電氣工程負責人 ,對工程質量全面負責 ,并負責施 工現場臨時用電技術安全 ,制定施工組織、管理措施、安全措施。2) 施工現場設電氣技術人員擔任技術負責人， 熟悉電氣施工工藝和技 術指標，對電氣安裝施工質量直接負責任。3) 施工現場設有專職質量檢查人員，堅持三檢制度，如實填寫記錄， 資料齊全有效。4) 了解施工企業的業績、信譽、人員素質與構成情況，進場后仍需進 一步觀察了解。3.3 電氣安裝工程設備、器材的認定1) 采用的設備與器材均應符合國家現行技術標準的規定， 審核出廠證 明，技術合格證或

8、質量保證書。設備應有銘牌與安全認證。進口設備需經 國家商檢部門檢驗合格2) 落實設備、器材訂貨時間、交貨條件與附加技術條件。了解、掌握 對重要設備的質量控制、檢測手段、安裝工藝，必要時應到生產廠家實地 考察。3) 設備、器材的運輸、保管應符合規范要求，當產品有特殊要求時， 并應符合產品的要求。其保管期限為 1 年與以下，應符合設備與器材保管 的專門規定。四、電氣安裝工程常見質量通病4.1 材質與試驗檢查方面1) 缺產品說明書與足以證明材質性能的出廠合格證；2) 缺設備進場后，使用前的產品型號、規格、外觀檢查與按規范規定 項目的試驗記錄；3) 產品出廠合格證、材質證明手續不符合要求。4) 設備安

9、裝后， 按國家設計規定的項目要求進行的單位 (系統)試驗， 調試與運轉記錄。5) 試驗、調試報告是由非主管部門認定的試驗單位提供；6) 動力、照明等分項，未按層、段、區系統調試，甚至無記錄；7) 工程交接驗收資料和文件不全。8) 未按系統分子子線、分支線進行層、段、區絕緣電阻測試，或阻坑 值不符合要求。9) 電氣設備和防雷設施的接地裝置與設計有要求的接地電阻測試報告，是由非主管部門認定的試驗單位提供；10) 隱檢不與時， 缺漏項，重要問題交代不清， 質量問題缺處理結果。4.2 電線管路敷設通病4.2.1 一般管路敷設通病1) 敷設于多塵與潮濕場所的電線管路， 管口吸管連接處未做防潮密封 處理；

10、2) 電線管路穿過建筑物變形縫時，或經過建筑物基礎時，未做補償， 未加保護；3) 管路彎曲處有折皺、凹穴與裂縫等現象；彎扁度管外徑的10% ; 彎曲半徑v規定值；4) 管路超過規定長度上限值時未加接線盒與補償裝置；5) 進入箱、盒的排管長短不一，排列不齊或不到位；6) 明配管路不平不直，排列不齊，固定點不符合規定，油漆污染；7) 管路與煤氣、 熱力、蒸汽等管路平行或交叉敷設間距不符合要求時， 未采取相應隔離措施；8) 暗敷設位置不當， 不能保證足夠保護層， 或保護未用高標號水泥漿。4.2.2 鋼管敷設通病1) 管內有鐵屑毛刺，管口不齊、不平不光滑；2) 未按規定進行除銹防腐；3) 管連接方法不

11、符合要求；4) 配管與箱盒連接不焊跨接地線?；蚝附娱L度不夠。4.2.3 吊頂內敷設時的通病1) 管材不符合要求；2) 吊頂內有明露導線，接線盒缺蓋；3) 鋼管敷設不符合要求。4.3 配線工程通病1) 導線規格、型號，質量不符合設計要求或規范規定；2) 先穿線后配管，或邊敷設邊穿線；3) 穿線前未掃管、或掃除不凈、管內有雜物；4) 先穿線后裝護口；40% ；5) 垂直向上管口，穿線后未做封堵處理；6) 管內導線總截面積(包括外護層)超過管內總截面積7) 垂直導線超長時，未加固定卡子；8) 同一路導線未穿入同一管內，導線在管內有接頭。4.4 配電箱、盤通病4.4.1 箱體加工不符合要求1) 不是認

12、可的定點廠生產的產品；2) 加工粗糙、質量不符合要求；3) 金屬箱盒不先做防銹防腐處理；4) 油漆未兩面油漆，不美觀；4.4.2 箱盒裝置不符合設計要求1) 位置、標高不符合設計要求或規范規定；2) 固定不牢，受力不均，箱盒與墻面不平正；3) 箱、盒口抹灰甩搓，不規整、不修抹，蓋板蓋不嚴；4) 箱后墻面抹灰無措施，空裂、脫落；5) 預埋箱盒穩裝不牢不正，不平墻，偏移，深凹入墻；6) 消火栓箱內信號線無接線盒，或在箱后，不便檢修；7) 工作零線與保護零線混用，為設零線端子板，且線徑不符合要求；8) 盤內閘具未標明回路名稱。4.5 開關安裝不符合要求1) 安裝位置不當，在門后或距門邊較遠，影響使用

13、；2) 安裝位置與水源、煤氣距離未達到規定要求；3) 標高不一致，超允許偏差；4) 露天或潮濕場所未用防水型開關。4.6 插座安裝通病1) 住宅與兒童活動場所插座低于 1.8 米時未采用安全型插座；2) 相、零、地線顛倒，壓接位置不符合規定；3) 保護零線與工作零線混用，插座標高不一致，超允許偏差；4) 室內外與距水源較近插座未用防方防濺插座；4.7 防雷與接地通病4.7.1 接地體安裝1) 埋設深度小于 0.6 米。位置、組數不符合設計要求；2) 接地體、接地線焊接倍數不夠，焊接質量不好，未做防腐，材質不 符合要求4.7.2 防雷設施安裝不符合要求1) 避雷網(針)保護角不夠， 安裝位置不當

14、； 接閃器與撐桿采用焊接， 未用卡子固定；2) 避雷線支點間距不當，遇沉降、變形縫未做補償處理，未用鍍鋅鋼 材；3) 避雷線連接時焊接質量不好，焊接倍數不夠，只焊單面，防銹防腐 不當；4) 避雷線彎曲半徑不符合規定， 引下埋線不做斷接卡子， 或位置不當， 保護方法不當；5) 與屋面突出金屬構筑物未連接， 或金屬結構本身非焊接， 未單引避 雷線或跨焊 連接頭處理；6) 利用結構主筋作引下線時， 只用單筋或非對雙根角筋， 且中途位置 變換，焊接質量不好，或不焊，結構上露出引上線截面不符合規定；7) 地面以上，人觸與部位避雷線防護措施不當；8) 在已有避雷裝置保護角范圍外的建筑物，未設避雷系統；9)

15、 高層建筑、缺防雷擊與防側擊措施，或不按規定施工。4.8 與其他專業的配合不協調的通病1) 現澆結構中， 暗敷管未能在鋼筋綁扎后與時敷設， 影響了土建進度； 或土建只念進度，不適當按排電氣施工時間造成漏敷或少數；2) 磚混結構中，應預埋的電線盒、管、漏埋或少埋；結構施工后剔鑿 打洞斷筋使結構受損；3) 暗埋預埋與位置不當，給土建帶來麻煩，土建不注意品保護，影響 了電氣施工質量，互相影響，互相牽制；4) 設計不周，各專業聯系不夠，造成同一位置，電氣管道與其他專業 管道發生沖突。五、 監理工作方法與措施在監理任務明確后，監理人員必須樹立良好的職業道德和嚴密的組織 紀律性，并且要明確職責，樹立對工程

16、負責，對業主負責的思想，熟悉施 工圖紙與有關資料文件，做到心中有數，采取有效的監理工作方法和得力 的措施，確保施工順利進行。5.1 工程質量方面1) 督促承包商建立工程質量保證體系并加以檢查落實， 承包商的工作 直接影響到整個工程質量的優劣，所以督促施工方建立健全工程項目的質 量保證體系是非常關鍵的工作。2) 從材料，構件、設備、的質量控制著手，嚴格檢查和驗收，防止以 次充好與假冒偽劣產品經商，以免給工程質量留下質量隱患。3) 在施工過程中嚴格質量管理與督促， 這是監理人員控制工程質量的 重點、利用巡視觀察、量測、試驗、復核等手段，督促施工人員認真按操 作規程辦事，加強各道上序的控制，在上面經驗收合格后方準許進入到下 道工序施工，關鍵部位必須進行旁站監理。對不符合質量標準的，向施工 方發出口頭或書面通知，直至整改達標為止。4) 運用合同技術經濟與管理措施全面加強質量管理
