變壓器同名端和匝比測試方法

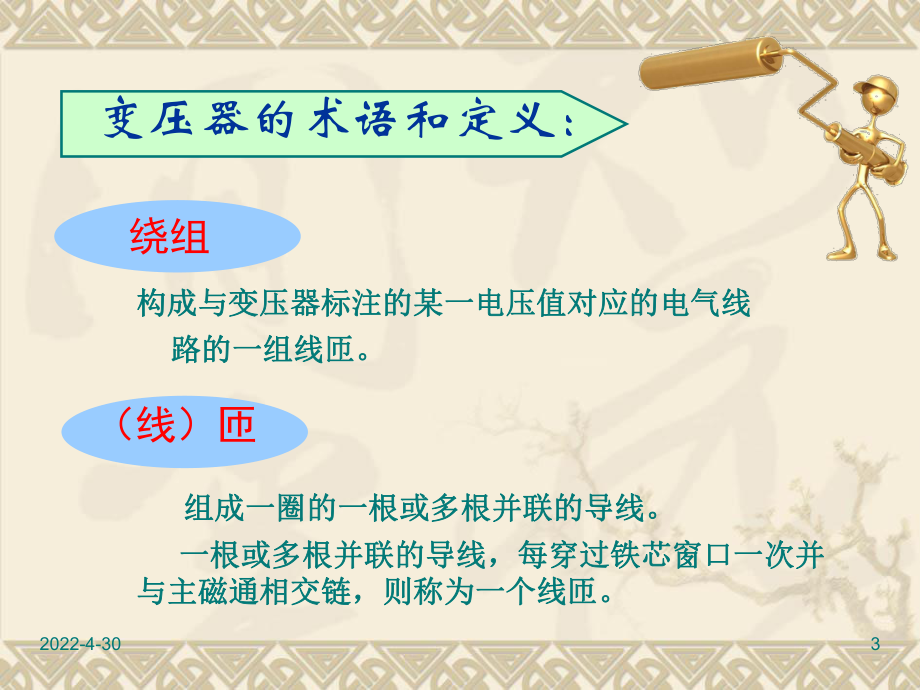

1、2022-4-301 變 壓 器 同名端和匝比測試方法 2022-4-302變壓器的術語和定義： 向負載線路供給電能的繞組，也稱為次向負載線路供給電能的繞組，也稱為次級繞組。級繞組。 在運行條件下，從電源處接受電能的繞組，在運行條件下，從電源處接受電能的繞組，也稱為初級繞組。也稱為初級繞組。一次繞組二次繞組2022-4-303繞組變壓器的術語和定義： 組成一圈的一根或多根并聯的導線。組成一圈的一根或多根并聯的導線。 一根或多根并聯的導線，每穿過鐵芯窗口一次并一根或多根并聯的導線，每穿過鐵芯窗口一次并與主磁通相交鏈，則稱為一個線匝。與主磁通相交鏈，則稱為一個線匝。構成與變壓器標注的某一電壓值對應

2、的電氣線構成與變壓器標注的某一電壓值對應的電氣線路的一組線匝。路的一組線匝。 （線）匝2022-4-304 又稱同極性端，是在同一變化磁通的又稱同極性端，是在同一變化磁通的作用下，互感線圈的感應電動勢極性始終作用下，互感線圈的感應電動勢極性始終保持一致的端點。當電流從兩個線圈的同保持一致的端點。當電流從兩個線圈的同名端流入（流出）時，產生的磁通方向相名端流入（流出）時，產生的磁通方向相同；或者當磁通變化時，在同名端感應電同；或者當磁通變化時，在同名端感應電動勢的極性相同。動勢的極性相同。變壓器的術語和定義：同名端2022-4-305漏感 由于某些初級磁通沒有通過磁芯耦合到次級，由于某些初級磁通

3、沒有通過磁芯耦合到次級，而是通過空氣閉合返回到初級的電感。而是通過空氣閉合返回到初級的電感。 變壓器的術語和定義：2022-4-306 變壓器的繞組獨立繞組2022-4-307堆疊繞組 變壓器的繞組2022-4-30821212nnLL為同一磁芯的各繞組的電感量和匝數比為同一磁芯的各繞組的電感量和匝數比符合第符合第1式的關系：式的關系：電感量和匝數比的關系電感量和匝數比的關系2022-4-309為同一磁芯的兩個繞組異名端串聯后為同一磁芯的兩個繞組異名端串聯后電感量和匝數比符合第電感量和匝數比符合第2式的關系：式的關系：11212nnLLn異名端串聯電感量和匝數比的關系電感量和匝數比的關系202

4、2-4-301011212n-LLnn同名端串聯為同一磁芯的兩個繞組同名端串聯后為同一磁芯的兩個繞組同名端串聯后電感量和匝數比符合第電感量和匝數比符合第3式關系：式關系：電感量和匝數比的關系電感量和匝數比的關系2022-4-3011變壓器測試實例以變壓器以變壓器_HS16-371(無鉛無鉛)_SO-16表貼為實例：表貼為實例： 電感量判斷法電感量判斷法2022-4-3012第一步：第一步：用電橋測試變壓器初級1腳至3腳和6腳至8腳的電感量，紀錄實測值； 變壓器測試實例電感量判斷法電感量判斷法2022-4-3013第二步：第二步： 用電橋測試變壓器次級14腳至16腳 和9腳至11腳和的電感量，紀

5、錄實測值； 變壓器測試實例電感量判斷法電感量判斷法2022-4-3014第三步：判斷繞組第三步：判斷繞組1和繞組和繞組2的匝數比：的匝數比：對比初級和次級電感量的實測值，如圖該變壓器繞組匝數比為1：1和1：2，根據上述第1式可知初次級電感量的關系應為1：1和1：4。第三步可以判斷初次級匝數比和次級共模電感同名端。若電感量實測值和計算值相符，則匝數比和次級共模電感同名端符合要求；若電感量實測值和計算值不相符，則有可能是繞組匝數比不符合要求或次級共模電感同名端不同引起，共模電感同名端通過第四步判斷。 變壓器測試實例電感量判斷法電感量判斷法2022-4-3015第四步：判斷共模電感同名端（圖第四步：

6、判斷共模電感同名端（圖2中紅圈）：中紅圈）：用電橋測試9腳和12腳電感量，紀錄實測值，將變壓器次級共模電感的同名端第12、13腳短路，用電橋測試變壓器9腳和11腳的電感量，實測電感量應符合第3式同名端串聯關系，若電感量小于1uH（注：由于共模電感注：由于共模電感n1=n2=L9-12=L11-13，根據第根據第3式得出理論值式得出理論值L同名端串聯同名端串聯 為零。為零。但由于存在分布電感緣故，實測值小于但由于存在分布電感緣故，實測值小于1uH。），則共模電感同名端符合要求；若電感量為9腳和12腳電感量的4倍（注：由于共模電感注：由于共模電感n1=n2=L9-12=L11-13，根據第根據第2

7、式得出式得出L異名端串聯異名端串聯4 L9-12。），符合第2式異名端串聯關系，則共模電感同名端不合格。 變壓器測試實例電感量判斷法電感量判斷法2022-4-3016圖2變壓器測試實例電感量判斷法電感量判斷法2022-4-3017第五步：判斷繞組第五步：判斷繞組1的同名端（圖的同名端（圖3中紅圈）：中紅圈）：將變壓器同名端第1、16腳短路，用電橋測試變壓器3腳和14腳的電感量，實測電感量應符合第3式同名端串聯關系，若電感量小于1uH，則同名端符合要求；若電感量為1腳和3腳電感量的4倍，符合第2式異名端串聯關系，則同名端不合格。變壓器測試實例電感量判斷法電感量判斷法2022-4-3018圖3 變

8、壓器測試實例電感量判斷法電感量判斷法2022-4-3019第六步：判斷繞組第六步：判斷繞組2的同名端（圖的同名端（圖4中紅圈）：中紅圈）：將變壓器同名端第6、13腳短路，用電橋測試變壓器8腳和12腳的電感量，實測電感量應符合第3式同名端串聯關系，若電感量等于6腳至8腳的電感量，則同名端符合要求；若電感量為6腳至8腳電感量的9倍，符合第2式異名端串聯關系，則同名端不合格。 變壓器測試實例電感量判斷法電感量判斷法2022-4-3020圖4變壓器測試實例電感量判斷法電感量判斷法2022-4-3021使用信號發生器在變壓器初級引腳施加頻率為100KHz，幅度為2-3V的正弦波信號，使用雙蹤示波器的第1蹤跟蹤初級引腳的信號。同時使用雙蹤示波器的第2蹤跟蹤次級繞組，并觀察示波器上的波形，如果示波器測試得到的兩個波形相位一致，
