電機與拖動基礎試題庫及答案

1、精選優質文檔-傾情為你奉上電機及其應用自測題 一、填空題 1、變壓器的作用是將某一等級的交流( )變換成另一等級的交流( )。2、變壓器一次電勢和二次電勢之比等于( )和( )之比。3、電力變壓器中的變壓器油主要起( )、( )和( )作用。4、電力變壓器的分接開關是用來改變變壓器電壓( )的裝置，以便達到調節副邊( )的目的。5、變壓器的額定電壓和額定電流均指變壓器的( )電壓和( )電流。6、變壓器空載時的損耗主要是由于( )的磁化所引起的( )和( )損耗。7、在測試變壓器參數時，須做空載試驗和短路試驗。為了便于試驗和安全，變壓器的空載試驗一般在( )加壓；短路試驗一般在( )加壓。8、

2、變壓器鐵芯飽和程度愈高，其勵磁電抗Xm就愈( )。9、若將變壓器低壓側參數折算到高壓側時，其電勢(或電壓)應( )、電流應( )、電阻(或電抗)應( )。10、三相組式變壓器各相磁路( )，三相芯式變壓器各相磁路( )。11、三相變壓器組不能采用( )連接方法，而三相芯式變壓器可以采用。12、變壓器并聯運行的條件是( )、( )、( )。13、當三相變壓器接成星形(Y)時，其線電壓是相電壓的( )倍，線電流與相電流( )。14、當三相變壓器接成三角形(D)時，其線電壓與相電壓( )，線電流是相電流的( )倍。15、變壓器在運行時，當( )和( )損耗相等時，效率最高。16、有兩臺變壓器，額定電

3、壓分別為10kV0.04kV和10.5kV0.4kV，兩臺變壓器的變比差值K為( )，若其它條件滿足并聯運行，根據計算結果，這兩臺變壓器( )并聯運行。17、三繞組變壓器的額定容量是指( )。18、自耦變壓器與同容量的兩繞組變壓器比較，它的空載電流( )。19、自耦變壓器適用于一、二次側( )相差不大的場合，一般在設計時，變比Ka( )。20、電焊變壓器實際上是一臺( )的降壓變壓器，它的外特性( )，短路電流( )。21、整流變壓器的容量一般取一、二次繞組容量的( )，又稱為( )。22、單相繞組的感應電勢與( )、( )和( )成正比。23、線圈的短距系數表示了短距線圈比整距線圈產生的電勢

4、( )的程度。24、線圈的分布系數表示線圈分布放置后，其合成電勢比線圈集中放置時電勢( )的程度。25、主極磁場非正弦分布引起的( )，對相電勢的大小影響( )，主要影響了電勢的( )。26、采用( )可以消除線電勢中的3次及其倍數的諧波電勢。27、當線圈的節距是( )時，可以消除5次諧波電勢。28、采用分布繞組可以( )電勢中的高次諧波分量。29、一臺2p8極電機的圓周的二分之一的電角度是( )。30、單相異步電動機的主、副繞組在空間位置上應相差( )電角度；三相異步電動機的三個對稱繞組的首端在空間位置上應相差( )電角度。31、單相繞組產生的是( )。32、三相繞組合成磁勢的基波分量是一(

5、 )的磁勢。33、合成磁勢的幅值是單相脈振磁勢幅值的( )倍。34、合成磁勢的轉速與繞組中通入的電流頻率成( )，與極對數成( )。35、合成磁勢的轉向與三相繞組中( )的相序有關。36、從廣義上講，異步電動機的轉速與電網的頻率之間( )嚴格不變的關系。37、三相異步電動機按其轉子結構型式分為( )和( )。38、三相異步電動機主要由( )和( )兩大部分組成。39、三相鼠籠式異步電動機直接起動時，起動電流可達到額定電流的( )倍。40、三相鼠籠式異步電動機銘牌上標明：“額定電壓380伏，接法”。當這臺電動機采用星三角換接起動時，定子繞組在起動時接成( )，運行時接成( )。41、三相鼠籠式異

6、步電動機降壓起動采用的設備有( )、( )和( )。42、三相繞線式異步電動機起動時，為減小起動電流，增加起動轉矩，須在轉子回路中串接( )或( )。43、異步電動機也稱為( )。44、當三相異步電動機的轉差率S為0.04時，電網頻率為50Hz，二極異步電動機轉子的轉速為( )轉分。45、電動機的額定功率是指( )。46、雙鼠籠式異步電動機與普通籠式異步電動機相比，它的起動轉矩( )，功率因數( )。47、三相異步電動機的調速方法有( )、( )和( )。48、在變極調速中，若電動機從高速變?yōu)榈退倩蛘呦喾?，電?dòng)機的轉向?qū)? )。49、變頻調速對于恒功率和恒轉矩負載，電壓與頻率的變化之比是( )

7、。50、繞線式異步電動機一般采用( )的調速方法。51、滑差電機又稱( )，是由( )、( )和( )三部分組成。只要改變離合器的勵磁電流，可實現電動機的( )。52、三相異步電動機在運行中一相熔絲熔斷時，未熔斷相的電流將( )，轉速則( )。53、三相異步電動機保護熔絲的額定電流，應按電動機額定電流的( )倍來選擇。若某臺三相異步電動機電流為20安，保護熔絲額定電流應選取( )安。54、三相異步電動機在運行中斷一相，電動機會( )，( )增大，( )升高。55、單相異步電動機的調壓調速方法有( )、( )、( )、( )和( )。56、單相異步電動機常用的起動方法有( )、( )、( )和(

8、 )。57、單相罩極式異步電動機的轉向( )。58、自動開關只能作( )。59、熱繼電器的整定電流應與所保護的異步電動機的額定電流( )。60、為了避免誤操作，通常在起動按鈕上涂成( )，在停止按鈕上涂成( )。61、從廣義上講，同步電機的轉速與電網的頻率之間( )嚴格不變的關系。62、汽輪發電機多采用( )結構，水輪發電機多采用( )結構。63、一臺同步發電機的轉速為3000轉分，該電機的極數為( )。64、同步發電機的飽和系數Ks的值一般為( )。65、同步電抗是一個( )參數，它等于( )。66、直軸同步電抗與交軸同步電抗( )。67、同步發電機并聯的優點是：( )、( )和( )。68

9、、同步發電機與大電網并聯投入的方法有( )和( )。69、要增加同步發電機向電網輸出的有功功率，必須增加原動機的( )。70、功率角既是( )的變量，又是( )的變量。71、同步電動機不能( )起動。72、同步調相機實際上是一臺( )的同步電動機，一般在( )狀態下運行。73、直流電機的勵磁方式有( )、( )、( )和( )四種形式。74、直流發電機的額定功率是指( )。75、直流電機電樞導體中的電勢和電流是( )性質的。76、單疊繞組的支路數與電機的極數( )。77、單波繞組的支路數是( )。78、直流電機電樞繞組的感應電勢與電機的轉速成( )。79、他勵直流發電機，當轉速升高20%時，電

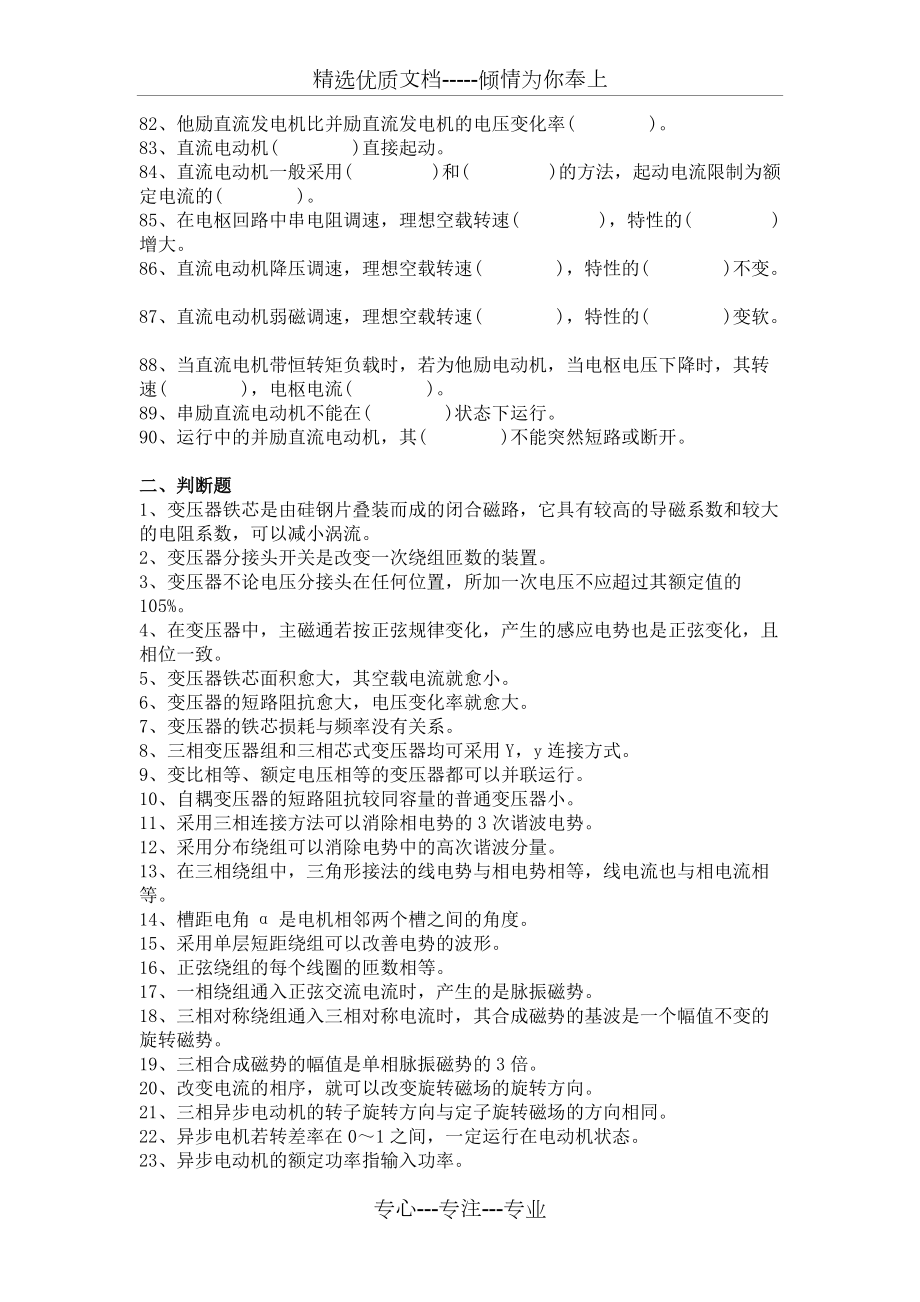

10、勢( )；并勵直流發電機當轉速升高20%時，電勢( )。80、直流電機的電磁轉矩與電樞電流成( )。81、并勵直流發電機正轉時( )自勵，反轉時( )自勵。82、他勵直流發電機比并勵直流發電機的電壓變化率( )。83、直流電動機( )直接起動。84、直流電動機一般采用( )和( )的方法，起動電流限制為額定電流的( )。85、在電樞回路中串電阻調速，理想空載轉速( )，特性的( )增大。86、直流電動機降壓調速，理想空載轉速( )，特性的( )不變。87、直流電動機弱磁調速，理想空載轉速( )，特性的( )變軟。88、當直流電機帶恒轉矩負載時，若為他勵電動機，當電樞電壓下降時，其轉速( )，電

11、樞電流( )。89、串勵直流電動機不能在( )狀態下運行。90、運行中的并勵直流電動機，其( )不能突然短路或斷開。二、判斷題 1、變壓器鐵芯是由硅鋼片疊裝而成的閉合磁路，它具有較高的導磁系數和較大的電阻系數，可以減小渦流。2、變壓器分接頭開關是改變一次繞組匝數的裝置。3、變壓器不論電壓分接頭在任何位置，所加一次電壓不應超過其額定值的105%。4、在變壓器中，主磁通若按正弦規律變化，產生的感應電勢也是正弦變化，且相位一致。5、變壓器鐵芯面積愈大，其空載電流就愈小。6、變壓器的短路阻抗愈大，電壓變化率就愈大。7、變壓器的鐵芯損耗與頻率沒有關系。8、三相變壓器組和三相芯式變壓器均可采用Y，y連接方

12、式。9、變比相等、額定電壓相等的變壓器都可以并聯運行。10、自耦變壓器的短路阻抗較同容量的普通變壓器小。11、采用三相連接方法可以消除相電勢的3次諧波電勢。12、采用分布繞組可以消除電勢中的高次諧波分量。13、在三相繞組中，三角形接法的線電勢與相電勢相等，線電流也與相電流相等。14、槽距電角是電機相鄰兩個槽之間的角度。15、采用單層短距繞組可以改善電勢的波形。16、正弦繞組的每個線圈的匝數相等。17、一相繞組通入正弦交流電流時，產生的是脈振磁勢。18、三相對稱繞組通入三相對稱電流時，其合成磁勢的基波是一個幅值不變的旋轉磁勢。19、三相合成磁勢的幅值是單相脈振磁勢的3倍。20、改變電流的相序，就

13、可以改變旋轉磁場的旋轉方向。21、三相異步電動機的轉子旋轉方向與定子旋轉磁場的方向相同。22、異步電機若轉差率在01之間，一定運行在電動機狀態。23、異步電動機的額定功率指輸入功率。24、一臺連續工作制的三相異步電動機，當滿載運行時，運行的時間愈長，三相異步電動機的溫升就愈高。25、三相鼠籠式異步電動機銘牌標明：“額定電壓380220V，接線Y”當電源電壓為380伏時，這臺三相異步電動機可以采用星三角換接起動。26、三相鼠籠式異步電動機采用降壓起動的目的是降低起動電流，同時增加起動轉矩。27、采用星三角換接起動，起動電流和起動轉矩都減小為直接起動時的13倍。28、三相繞線式異步電動機轉子串入頻

14、敏變阻器，實質上是串入一個隨轉子電流頻率而變化的可變阻抗，與轉子回路串入可變電阻器起動的效果是相似的。29、繞線式異步電動機可以改變極對數進行調速。30、只要三相異步電動機的端電壓按不同規律變化，變頻調速的方法具有優異的性能，適應于不同的負載。31、三相異步電動機在滿載運行時，若電源電壓突然降低到允許范圍以下時，三相異步電動機轉速下降，三相電流同時減小。32、三相異步電動機在運行中一相斷路，電動機停止運行。33、長期閑置的異步電動機，在使用時可以直接起動。34、罩極式異步電動機的轉向可以改變。35、單相異步電動機一般采用降壓和變極進行調速。36、三相異步電動機采用熔絲保護時，當三相異步電動機的

15、電流達到熔絲的額定電流時，熔絲立即熔斷。37、在三相異步電動機的電路中，裝設熱繼電器，主要是為了對三相異步電動機起過載保護作用。38、具有自鎖的正轉控制線路具有欠壓保護和失壓保護兩種功能。39、熱繼電器只要按照負載額定電流確定整定值，就能起到短路保護的作用。40、接觸器一般用于控制大電流的電路，繼電器一般用于控制小電流的電路。41、接觸器一般只能對電壓的變化作出反應，繼電器可以在相應的各種電量或非電量作用下動作。42、主令電器主要用來接通和分?jǐn)嘀麟娐贰?3、同步電機的轉速與定子旋轉磁場的轉速相等。44、一臺同步發電機的轉速是62.5轉分，頻率是50Hz，這臺電機的極數是48。45、汽輪發電機多

16、采用隱極式結構，水輪發電機多采用凸極式結構。46、同步發電機的飽和系數總是小于1。47、電樞反應是電樞磁勢的基波對主極磁場的影響。48、同步電抗是一個綜合參數。49、同步電機的磁路越飽和，同步電抗值就越大。50、同步發電機一般都運行在過勵狀態。51、同步發電機與大電網并聯，若保持勵磁電流不變，增加原動機的輸入功率，則輸出有功功率增加，輸出的無功功率減少。52、同步發電機與大電網并聯，若保持輸入有功功率不變，當增加勵磁電流時，則輸出有功功率不變，輸出的無功功率減少。53、同步電動機可采用異步起動法。54、同步電動機的功率因數可以調整到1。55、磁阻式同步電動機與普通的同步電動機一樣，功率因數可調

17、整。56、同步調相機主要是用來改善電網的功率因數。57、直流電機電樞元件中的電勢和電流都是直流的。58、直流電機的換向極主要是改善電機的換向。59、直流電機的電樞繞組是電機進行機電能量轉換的主要部件。60、直流電機的電樞繞組是一個閉合的繞組。61、單疊繞組形成的支路數比同極數的單波繞組形成的支路數多。62、直流發電機的轉速愈高，它的端電壓也愈高。63、并勵發電機沒有剩磁也可以建立電壓。64、若直流電機運行在發電機狀態，則感應電勢大于其端電壓。65、一臺直流電機可以運行在發電機狀態，也可以運行在電動機狀態。66、直流電機的電磁轉矩與電樞電流成正比，與每極合成磁通成反比。67、直流電動機可以直接起

18、動。68、在電樞繞組中串接的電阻愈大，起動電流就愈小。69、起動時的電磁轉矩可以小于負載轉矩。70、直流電動機降壓調速適用于恒轉矩負載。71、直流電動機在負載運行時，可以將勵磁回路斷開。72、串勵直流電動機可以空載運行。73、直流電動機調節勵磁回路中的電阻值，電動機的轉速將升高。74、一臺普通直流電動機用整流供電時，電動機的容量應適當降低。75、一臺直流電動機作為發電機運行時，其額定值應進行修正。三、選擇題 1、一臺Y，d11連接的三相變壓器，額定容量SN630kVA，額定電壓UN1UN2100.4kV，二次側的額定電流是( )。A.21A B.36.4AC.525A D.909A2、變壓器的

19、額定容量是指( )。A.一、二次側容量之和B.二次繞組的額定電壓和額定電流的乘積所決定的有功功率C.二次繞組的額定電壓和額定電流的乘積所決定的視在功率D.一、二次側容量之和的平均值3、變壓器鐵芯中的主磁通按正弦規律變化，繞組中的感應電勢( )。A.正弦變化、相位一致B.正弦變化、相位相反C.正弦變化、相位與規定的正方向有關D.正弦變化、相位與規定的正方向無關4、一臺變壓器，當鐵芯中的飽和程度增加時，勵磁電抗Xm( )。A.不變 B.變小 C.變大D.都有可能5、一臺原設計為50Hz的電力變壓器，運行在60Hz的電網上，若額定電壓值不變，則空載電流( )。A.減小 B.增大C.不變 D.減小或增

20、大6、變壓器在( )時，效率最高。A.額定負載下運行 B.空載運行C.輕載運行 D.超過額定負載下運行7、額定電壓為100.4kV的配電變壓器，連接組別一般采用( )接線方式。A.Y，y0 B.D，y11C.Y，yn0 D.D，yn118、多臺變壓器在并聯運行時( )。A.容量較大的變壓器首先滿載B.容量較小的變壓器首先滿載C.短路阻抗百分?jǐn)?shù)大的變壓器首先滿載D.短路阻抗百分?jǐn)?shù)小的變壓器首先滿載9、一臺雙繞組變壓器改接成自耦變壓器，變比之間的關系可表示為( )。A.Ka1K B.KaK1C.KKa1 D.KKa10、自耦變壓器的變比Ka一般( )。A.2 B.2 C.10 D.1011、當線圈

21、的節距y1時，其短距系數( )。A.大于1 B.小于1C.等于1 D.小于或等于112、線圈組產生的電勢，集中安放和分布安放時，其( )。A.電勢相等，與繞組無關B.電勢不等，與繞組無關C.分布電勢大于集中電勢D.分布電勢小于集中電勢13、三相繞組的相帶應按( )的分布規律排列。A.U1W2V1U2W1V2B.U1V1W1U2V2W2C.U1U2V1V2W1W2D.U1W1V1U2W2V214、一臺4極三相異步電動機定子槽數為24，槽距電角為( )。A.15° B.30°C.60° D.45°15、要消除5次諧波電勢，線圈的節距一般取( )。A. 5/6

22、 B. 6/5C. 4/5 D. 5/416、單相異步電動機的主、副繞組在空間位置上應互差( )。A.120° B.180°C.60° D.90°17、三相繞組在空間位置應互相間隔( )。A.180° B.120°C.90° D.360°18、三相合成磁勢的基波幅值為單相脈振磁勢基波幅值的( )倍。A.3 B.2 C. 2/3 D. 3/219、改變?nèi)喈惒诫妱?dòng)機轉子旋轉方向的方法是( )。A.改變?nèi)喈惒诫妱?dòng)機的接法方式B.改變定子繞組電流相序C.改變電源電壓D.改變電源頻率20、一臺三相四極的異步電動機，當電源

23、頻率為50Hz時，它的旋轉磁場的速度應為( )。A.750rmin B.1000rminC.1500rmin D.3000rmin21、一臺三相四極異步電動機，額定轉差率是0.04，若電源頻率是50Hz，則電動機的轉速為( )。A.1450rmin B.1440rminC.960rmin D.950rmin22、一臺三相鼠籠式異步電動機銘牌標明：“額定電壓380220V，接法Y”當電源電壓為380V時，應采用( )的起動方式。A.星三角換接起動B.起動補償器C.轉子回路串接電阻D.轉子回路串接電抗23、三相異步電動機采用直接起動方式時，在空載時的起動電流與負載時的起動電流相比較，應為( )。A

24、.空載時小于負載時B.負載時小于空載時C.一樣大24、三相鼠籠式異步電動機采用Y換接起動，其起動電流和起動轉矩為直接起動的( )。A.1/ B.1/3C. 1/ D.1/225、三相鼠籠式異步電動機采用起動補償器起動，其起動電流和起動轉矩為直接起動的( )。A.1/KA2 B. 1/KA C.KA D.KA26、線繞式異步電動機在轉子繞組中串變阻器起動，( )。A.起動電流減小，起動轉矩減小B.起動電流減小，起動轉矩增大C.起動電流增大，起動轉矩減小D.起動電流增大，起動轉矩增大27、在變頻調速時，對于恒轉矩負載，電壓與頻率的變化關系是( )。A.U1 / B./U1C. U1/f1 D.f1

25、 /28、三相異步電動機在滿載運行中，三相電源電壓突然從額定值下降了10%，這時三相異步電動機的電流將會( )。A.下降10% B.增加C.減小20% D.不變29、三相鼠籠式異步電動機滿載運行時，當發生轉子局部斷條后，將會產生的現象是( )。A.轉速上升，聲音異常B.產生強烈火花C.轉速下降，聲音異常，電流表指針來回?cái)[動D.轉速不變，聲音異常30、三相異步電動機在電源電壓過高時，將會產生的現象是( )。A.轉速下降，電流增大B.轉速升高，電流增大C.轉速升高，電流減小D.轉速下降，電流增大31、三相異步電動機在運行中，若一相熔絲熔斷，則電動機將( )。A.立即停轉，不能起動B.立即停轉，可以

26、起動C.繼續轉動，不能起動D.繼續轉動，可以起動32、三相異步電動機主電路裝配熔斷器，所起的主要作用是( )。A.過載保護 B.短路保護C.失壓保護 D.過載和短路雙重保護33、三相異步電動機采用熱繼電器作過載保護時，熱元件的整定電流應按三相異步電動機額定電流( )倍來整定。A.1.52.5 WBB.47C.1 DWD.1.11.2534、安裝閘刀開關時應( )。A.刀開關在合閘狀態下手柄向下B.刀開關在合閘狀態下手柄向上C.刀開關可以平裝D.刀開關可以倒裝35、具有自鎖的正轉控制線路，具有( )。A.過載保護 B.欠壓保護C.失壓保護 D.B和C36、汽輪發電機與水輪發電機在結構上的區別是(

27、 )。A.容量大小不相等 B.氣隙不均勻C.電壓不相等 D.轉速不相等37、同步發電機的飽和系數Ks一般為( )。A.1.11.25 B.1.52.0C.1.52.5 D.1.02.038、電樞反應是指( )。A.主極磁場對電樞磁場的影響B(tài).主極磁場對電樞電勢的影響C.電樞磁勢對主極磁場的影響D.電樞磁勢對電樞磁場的影響39、同步發電機角是( )。A.電壓與電流的夾角B.電壓與空載電勢的夾角C.空載電勢與負載電流的夾角D.空載電勢與合成電勢的夾角40、X、Xd、Xq大小比較是( )。A. XXqXd B. XXdXqC. XqXdX D. XdXqX41、隱極式同步發電機的電磁功率Pem的最大

28、值出現在功角( )的位置。A.小于90° B.大于90°C.等于90° D.等于45°42、凸極式同步發電機的電磁功率Pem的最大值出現在功角( )的位置。A.小于90° B.大于90°C.等于90° D.等于0°43、同步發電機與無窮大電網并聯時，若保持勵磁電流不變，則( )。A.E0減小 B.E0增大C.E0不變 D.都有可能44、同步發電機與無窮大電網并聯時，增加原動機的輸入，同時也增加勵磁電流，則( )。A.輸出功率增加，E0不變B.輸出有功功率增加，無功不變C.輸出有功功率減小，無功增加D.輸出有功功率增

29、加，無功功率變化45、同步發電機在過勵狀態下，向電網( )。A.輸出容性無功功率B.輸出感性無功功率C.輸出勵磁功率D.輸入有功功率46、同步電動機若采用異步起動法，起動時，應在勵磁繞組中串接約為勵磁繞組電阻( )倍的附加電阻。A.10 B.1 C.100 D.5047、同步調相機一般運行在( )。A.發電狀態 B.制動狀態C.過勵狀態 D.欠勵狀態48、直流電機的電樞繞組的電勢是( )。A.交流電勢 B.直流電勢C.勵磁電勢 D.換向電勢49、直流電動機額定值之間的關系表達式為( )。A.PNUNIN B. PN UNINC. PN UNINN D. PNUNINN50、在用萬用表的歐姆檔判

30、斷直流電機的繞組出線端時，其電阻值為( )。A.串勵繞組大于電樞繞組B.串勵繞組大于勵磁繞組C.勵磁繞組小于電樞繞組D.勵磁繞組大于電樞繞組51、一臺直流發電機，額定功率22kW，額定電壓230V，額定電流是( )A。A.100 B.95.6 C.94.6 D.20052、單疊繞組的電刷數目應( )主磁極的數目。A.等于 B.小于 C.大于 D.A和B53、一臺直流電機2p8，繞成單波繞組形式，它的支路對數是( )。A.4 B.3 C.2 D.154、一臺并勵直流發電機，若轉速升高20%，則電勢( )。A.不變 B.升高20%C.升高大于20% D.升高小于20%55、并勵直流發電機正轉時不能

31、自勵，反轉可以自勵，是因?yàn)? )。A.電機的剩磁太弱B.勵磁回路中的總電阻太大C.勵磁繞組與電樞繞組的接法及電機的轉向配合不當D.電機的轉速過低56、直流電動機直接起動時的起動電流是額定電流的( )倍。A.47 B.12C.1020 D.203057、并勵直流電動機帶恒轉矩負載，當在電樞回路中串接電阻時，其( )。A.電動機電樞電流不變，轉速下降B.電動機電樞電流不變，轉速升高C.電動機電樞電流減小，轉速下降D.電動機電樞電流減小，轉速升高58、串勵直流電動機空載轉速( )，( )空載或輕載運行。A.低 允許 B.低 不允許C.很高 不允許 D.很高 允許59、復勵電動機由于有串勵繞組，電機(

32、 )。A.不能空載或輕載運行 B.可以空載運行C.可以直接起動 D.可以超過額定值運行60、他勵直流電動機改變電樞電壓調速時，其特點是( )。A.理想空載轉速不變，特性曲線變軟B.理想空載轉速變化，特性曲線變軟C.理想空載轉速變化，特性曲線斜率不變D.理想空載轉速不變，特性曲線斜率不變四、問答題 1、變壓器能否直接改變直流電的電壓等級來傳輸直流電能?2、變壓器鐵芯為什么要做成閉合的?如果鐵芯回路有間隙，對變壓器有什么影響?3、變壓器的勵磁阻抗與磁路的飽和程度有關系嗎?4、將變壓器的副邊參數折算到原邊時哪些量要改變?如何改變?哪些量不變?5、變壓器的額定電壓變化率是一個固定的數值嗎?與何因素有關

33、?6、變壓器在負載運行時，其效率是否為定值?，在什么條件下，變壓器的效率最高?7、單相變壓器的聯接組別標號可能有幾個?8、在教材中，三相變壓器Y，y0聯接組別的接線圖及相量圖已標出，你能用不畫相量圖的方法直接畫出Y，y8的繞組接線圖嗎?9、變壓器為什么要并聯運行?10、變壓器并聯運行的條件有哪些?哪一個條件要嚴格遵守不得有一點差錯?11、自耦變壓器的繞組容量為什么比變壓器額定容量小?它們之間有何關系?12、采用分布繞組能否完全清除相電勢中的5、7次諧波?13、采用短距繞組改善電勢波形時，有無必要考慮消弱3次，9次諧波電勢?14、單相脈振磁勢可以分解為兩個旋轉的磁勢，這里的脈振磁波形是矩形分布的

34、磁勢波嗎?15、三相對稱繞組通入三相對稱電流產生的合成磁勢的基波分量有什么特點?(幅值、轉向、轉速和位置)16、如何改變?nèi)喈惒诫妱?dòng)機的旋轉方向?17、在什么條件下，多大功率的三相異步電動機允許直接起動?18、帶額定負載運行的三相異步電動機，在運行中斷一相熔絲時，會出現哪些現象?異步電動機長期缺相運行的后果如何?19、是不是三相異步電動機拖動的負載越重，則起動電流越大?20、三相異步電動機采用Y換接起動，是否適用于重載起動?21、三相異步電動機在變頻調速時，對于不同類型的負載，電壓與頻率的變化關系是什么?22、三相異步電動機有哪幾種制動方法?23、熔斷器的用途是什么?24、安裝閘刀開關時應該注

35、意些什么?25、復合按鈕有哪些用途?26、三相繞線式異步電動機有哪兩種起動方法?27、單相罩極式異步電動機有什么特點?28、什么叫同步電機?其頻率、極對數和同步轉速之間有什么關系?29、什么叫電樞反應?電樞反應的性質是由什么決定的?30、同步發電機與電網并聯運行的條件是什么?31、與無窮大電網并聯運行的同步發電機過勵狀態時發出什么性質的無功功率?欠勵運行時發出什么性質的無功功率?32、直流電機銘牌上的額定功率是輸出功率還是輸入功率?對發電機和電動機各有什么不同?33、為什么他勵直流發電機的外特性是一條下垂的特性?34、直流電動機為什么不允許直接起動?35、直流電動機調速有哪幾種方法?五、作圖題

36、 1、試畫出三相變壓器空載試驗的線路圖。2、試畫出三相變壓器短路試驗的線路圖。3、用相量圖來判別下列三相變壓器的聯接組別。4、一臺單層三相繞組，Z36，2p4，若繞組單路串聯，試?yán)L出U相鏈?zhǔn)嚼@組的展開圖。5、試畫出用燈光熄滅法判別三相異步電動機出線端的接線圖，并標明首末端。6、試畫出單相電容運轉正、反轉控制線路圖。7、試畫出具有過載保護的控制線路圖，包括主電路和控制電路。8、試畫出同步發電機的空載特性曲線，注明從特性曲線上求飽和系數的一種方法。9、試畫出并勵直流發電機的外特性曲線圖。10、畫出直流他勵電動機改變電樞端電壓調速時機械特性曲線圖。六、計算題 1、一臺三相變壓器，額定容量SN630k

37、VA，額定電壓為350.4kV，Y，yno連接，試一、二次側的額定電流。2、一臺三相變壓器，額定容量為16MVA，額定電壓為11011kV，YN，d11連接，試求一、二次側的額定電流。3、上題中，一、二次側的額定相電壓和相電流各為多少? 4、有一臺變壓器接負載后，二次側輸出的電壓為5700V，它的電壓變化率為4.8%，試求二次側的額定電壓U2N為多少伏? 5、一臺單相變壓器，額定電壓10000230V，額定電流527A，在空載時，接入10000V的電網，測得空載電流是0.43A，空載損耗功率340W，試求這臺變壓器的(1)變比；(2)空載電流占額定電流的百分?jǐn)?shù)；(3)空載運行狀態下的功率因數。

38、6、一臺容量為10kVA的單相變壓器，額定電壓為2200220V，額定電流為4.5545.5A，空載損耗P090W，短路損耗PKN270W，試求：(1)當cos0.8(滯后)時，輸出電流I230A時，變壓器的效率； (2)當負載系數m為多少時，變壓器的效率最高?7、有一雙繞組單相變壓器的額定數據為UN1UN2220110V，SN20kVA，現把它改接為330220V的自耦變壓器，問： (1)自耦變壓器的額定容量是多少? (2)自耦變壓器作升壓器時，原、副邊的額定電流是多少?8、一臺2p32、f50Hz的交流電機，同步轉速n1是多少?9、一臺三相單層同心式繞組，定子槽數Z124，2p4，電機的槽

39、距電角和每極每相槽數q各為多少?10、有一臺三相異步電動機，額定轉速nN720rmin，2p8，f50Hz，試求電動機的額定轉差率是多少? 11、一臺型號為Y132S22三相異步電動機，額定功率PN7.5kW，額定電壓UN380V，Y接，額定效率N0.862，額定功率因數cosN0.88，試求電動機的額定電流。12、有一臺三相異步電動機，額定數據如下：PN22kW、UN380V、N0.89、cosN0.89、nN1470rmin、KI7、KM2試求： (1)額定電流IN；(2)Y起動時的起動電流和起動轉矩。13、一臺隱極式同步發電機，定子繞組Y接，UN10.5kV，IN1527A，cosN0.

40、9，不計電阻，當Xt1時，試求在額定負載運行時的E0值，功角為多少?14、一臺直流電動機，PN3kW,UN=220V,nN=1500rmin,N88%，試求額定輸入功率和額定電流。15、一臺并勵直流電動機，額定數據如下：PN10kW、UN440V、N90%、nN=1500rmin，電樞繞組的總電阻Ra0.25，試問：(1)直接起動時，起動電流為多少?(2)若限制起動電流為額定值的2倍，應在電樞中串接的起動變阻值為多少?電機及其應用自測題答案一、填空題 1、電壓 電壓 2、一次側匝數 二次側匝數 3、絕緣 冷卻 滅弧 4、變比 電壓 5、線 線 6、鐵芯 磁滯 渦流 7、低壓側 高壓側 8、小 9、乘以變比 除以變比 乘以變比的平方10、彼此無關 彼此相關 11、Y，y 12、額定電壓與變比相等 連接組別相同 短路阻抗的百分?jǐn)?shù)相等 13、 相等 14、相等 15、不變損耗 可變 16、5% 不能 17、最大的線圈容量 18、小 19、電壓 小于或等于2 20、特殊 比較軟 不大21、平均值 計算容量 22、匝數 頻率 每極磁通 23、減少 24、減少 25、諧波電勢 很小 波形 26、三相澆組 27、4/5 28、消弱 29、720°
