1、精選優質文檔-傾情為你奉上華僑大學機電學院機械加工工藝過程卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共1頁第1頁材 料 牌 號HT200毛 坯 種 類鑄件 毛坯外形尺寸120*78*40每毛坯件數1每 臺 件 數1備 注工序號工序名稱工序內容設 備工 藝 裝 備工 時 準 終單 件1時效處理熱處理高溫爐2清洗檢查清洗劑3粗銑粗銑機蓋頂端面,保證尺寸35mm臥式銑床X61端面銑刀、卡尺、虎鉗4粗銑、半精銑粗銑、半精銑下端面,保證尺寸30.2mm臥式銑床X61端面銑刀、卡尺、虎鉗5鉆、鉸鉆6-9、2-4.8孔,倒角、鉸2-5,鉸對稱軸上的兩個

2、9孔搖臂鉆床Z3040麻花鉆、錐面锪鉆、塞規、鉸刀、專用夾具6銑銑下端面20*10*1.5槽臥式銑床X61鍵槽銑刀、卡尺、專用夾具7锪锪6-18螺釘凸臺搖臂鉆床Z3040平底锪鉆、卡尺8鉆鉆12、14、24孔搖臂鉆床Z3040麻花鉆、塞規、專用夾具9鉆鉆側面的12孔搖臂鉆床Z3040麻花鉆、塞規、專用夾具10粗鏜12粗鏜到16.5,深度為25,倒角、攻螺紋臥式車床CA6140鏜刀、倒角刀、M18*1.5絲錐、塞規、專用夾具11粗鏜、半精鏜粗鏜、半精鏜、倒角14、24孔到17.8、27.8臥式車床CA6140鏜刀、倒角刀、塞規、專用夾具12粗鏜、半精鏜、精鏜粗鏜、半精鏜12到16,深58mm,精

3、鏜16底面臥式車床CA6140鏜刀、端面鏜刀、塞規、專用夾具13精鏜精鏜17.8、27.8到18、28臥式車床CA6140鏜刀、塞規、專用夾具14磨磨削下端面 磨床M7130剛玉砂輪,百分表、電磁鐵吸盤15清洗清洗劑16檢測入庫華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第1頁車間工序號工序名稱材 料 牌 號粗銑HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*4011設備名稱設備型號設備編號同時加工件數臥式銑床X611夾具編號夾具名稱切削液虎鉗工位器具編號工位器具名稱工序

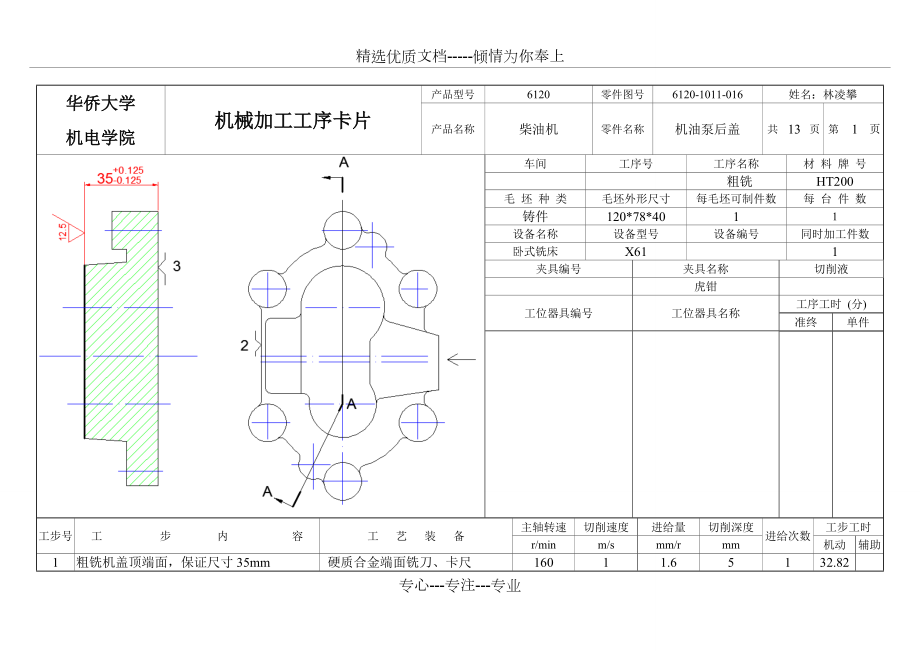

4、工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔助1粗銑機蓋頂端面,保證尺寸35mm硬質合金端面銑刀、卡尺16011.65132.822標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第2頁車間工序號工序名稱材 料 牌 號粗銑、半精銑HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件

5、數每 臺 件 數鑄件120*78*351設備名稱設備型號設備編號同時加工件數臥式銑床X611夾具編號夾具名稱切削液虎鉗工位器具編號工位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔助1粗銑下端面,保證尺寸31mm硬質合金端面銑刀、卡尺16011.64132.822半精銑下端面,保證尺寸30.2mm硬質合金端面銑刀、卡尺2101.31.60.8125.00標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期

6、)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第3頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數搖臂鉆床Z30401夾具編號夾具名稱切削液專用夾具工位器具編號工位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔助1鉆6-9mm孔9高速鋼麻花鉆、塞規6300.290.422.862鉸6-9孔中對稱

7、軸上的兩個孔至9.1H8()做定位孔9.1鉸刀、塞規5000.260.87.44標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第4頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數搖臂鉆床Z30401夾具編號夾具名稱切削液專用夾具工位器具編號工位器具名稱

8、工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔助1鉆一個2-4.8mm孔模具、4.8高速鋼麻花鉆、塞規2500.130.259.32鉸此孔2-4.8mm至2-5mm5鉸刀、塞規5000.130.44.653通過模具以此孔定位鉆另一個4.8mm孔模具、4.8高速鋼麻花鉆、塞規2500.130.259.34鉸此孔2-4.8mm至2-5mm5鉸刀、塞規5000.130.44.655倒角2-4.8mm孔1.1x45º高速鋼錐面锪鉆10x90º標記處數更改文件號簽 字 日 期標記處數更改文件號

9、簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第5頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數搖臂鉆床Z30401夾具編號夾具名稱切削液工位器具編號工位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔

10、助1锪6-18mm螺釘凸臺高速鋼平底锪鉆18x9、卡尺4000.40.145119.32234標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第6頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數臥式銑床X611夾具編號夾具名稱切削液專用夾具工位器具編號工

11、位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔助1銑下端面20*10*1.5槽硬質合金鍵槽銑刀10x60,卡尺9450.50.21.53.812標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第7頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸

12、每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數搖臂鉆床Z30401夾具編號夾具名稱切削液專用夾具工位器具編號工位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/minmm/rmm機動輔助1鉆12mm孔12高速鋼麻花鉆4000.280.4521.672鉆14mm孔14高速鋼麻花鉆3200.280.511.443鉆24mm孔24高速鋼麻花鉆2000.280.713.074標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核

13、(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第8頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數搖臂鉆床Z30401夾具編號夾具名稱切削液專用夾具工位器具編號工位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/minmm/rmm機動輔助1鉆側面的12mm的孔到鑄件的鑄孔約62m

14、m深12高速鋼麻花鉆,塞規4000.280.4588.47234標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第9頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數臥式車床CA61401夾具編號夾具名稱切削液專用夾具工位器具編號工位器具名稱工序工時 (分

15、)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔助112粗鏜到16.5,深度為25,作為螺紋的底孔硬質合金鏜刀、塞規14001.00.26.782粗鏜16.5右端面,保證尺寸41mm硬質合金端面鏜刀,卡尺16011.6517.683M18*1.5孔倒角硬質合倒角刀11200.250.644攻絲內螺紋鏜刀3200.30.59.37標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120

16、零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第10頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數臥式車床CA61401夾具編號夾具名稱切削液專用夾具工位器具編號工位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/smm/rmm機動輔助1粗鏜14mm孔至16.3mm硬質合金鏜刀、塞規112010.22.38.172粗鏜24mm孔至26.3mm硬質合金鏜刀、塞規90

17、01.330.42.35.083半精鏜16.3mm孔至17.8mm硬質合金鏜刀、塞規14001.330.11.513.064半精鏜26.3mm孔至27.8mm硬質合金鏜刀、塞規10181.50.21.58.985倒角27.8mm孔1.1x45º硬質合金倒角刀11200.250.646倒角17.8mm孔1.1x45º硬質合金倒角刀11200.250.64標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-01

18、6姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第11頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號同時加工件數臥式車床CA61401夾具編號夾具名稱切削液專用夾具工位器具編號工位器具名稱工序工時 (分)準終單件工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/minmm/rmm機動輔助1把12mm孔粗鏜到14.4mm,深58mm硬質合金鏜刀、塞規14001.00.22.46.782把14.4mm半精鏜到16mm,深58mm硬質合金鏜刀、塞規15801.00.11.611.393精鏜16底面硬質合金端面鏜刀15801.330.20.38標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)華僑大學機電學院機械加工工序卡片產品型號6120零件圖號6120-1011-016姓名:林凌攀產品名稱柴油機零件名稱機油泵后蓋共13頁第12頁車間工序號工序名稱材 料 牌 號HT200毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數鑄件120*78*30.21設備名稱設備型號設備編號
