復習題(自動控制系統)寧夏大學新華學院

1、一、填空題 轉速反饋閉環調速系統的精度信賴于 和 。 帶比例放大器的反饋控制閉環調速系統是 的調速系統，采用比例積分（PI）調節器的閉環調速系統是 的調速系統。 實際上運算放大器的開環放大系數并不是無窮大，特別是為了避免零點飄移而采用 。 對于調速系統，最重要的動態性能是抗擾性能，主要是 和 的性能。 異步電機的數學模型由電壓方程、磁鏈方程、 方程和 方程組成。 超調量的表達式為： 。 自動控制系統的動態性能指標包括： 指標和 指標。 當電動機由三相平衡正弦電壓供電時，磁鏈幅值一定時，us的大小與 成正比，其方向則與 正交。 調速系統的動態性能就是 的能力。 比例調節器的輸出只取決于輸入偏差量

2、的 ；而積分調節器的輸出則包含了輸入偏差量的 。 是反饋控制系統最突出的特征之一。 在直流電機單閉環調速控制系統中，對于 的擾動，系統是無能為力的。 兩種最基本的直流調速方式為： 調速方式和 調速方式。 轉差頻率控制變頻調速系統的基本思想是控制電機的 。 是轉差頻率控制系統突出的特點或優點。 調速系統的動態指標以 為主，而隨動系統的動態指標則以 為主。 在單閉環調速成系統中，為了實施限流保護，可以引進 環節。 基頻以上變頻調速屬于 。 異步電機的動態數學模型是一個 、 、 的多變量系統。在基頻以下，磁通恒定時轉矩也恒定，屬于 性質，而在基頻以上，轉速升高時轉矩降低，屬于 。動態降落的表達式為：

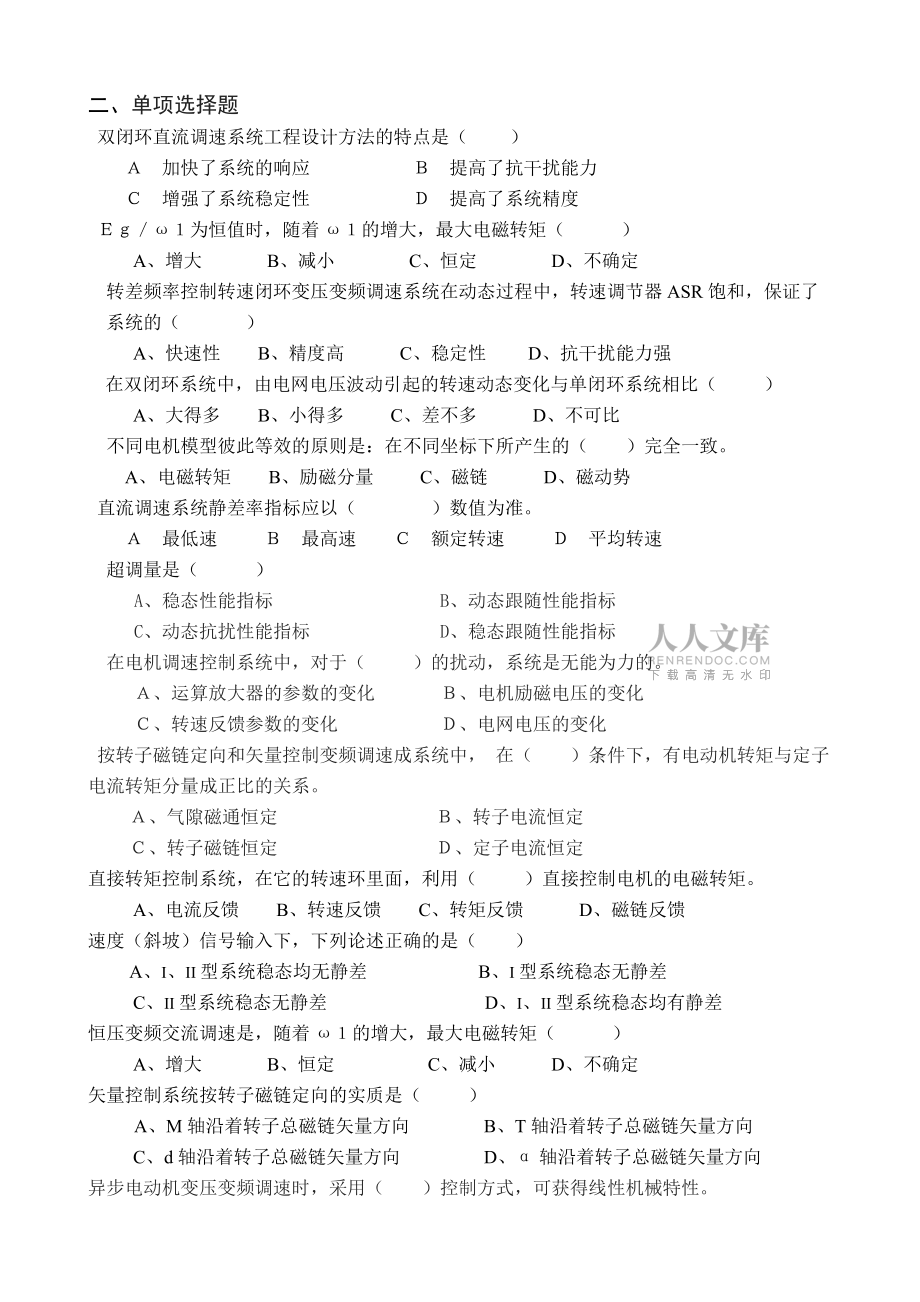

3、 。在典型II型系統性能指標和參數的關系分析中，引入了h， h 是斜率為20dB/dec的中頻段的寬度，稱作 。異步電機的動態數學模型是一個 、 、 的多變量系統。異步電動機變壓變頻調速時，采用 控制方式，可獲得線性機械特性。反饋控制系統的作用是： ， 。帶比例放大器的反饋控制閉環調速系統是 的調速系統，采用比例積分（PI）調節器的閉環調速系統是 的調速系統。在起動過程中轉速調節器ASR經歷了 、 、 、三種情況。二、單項選擇題 雙閉環直流調速系統工程設計方法的特點是（ ）加快了系統的響應 提高了抗干擾能力增強了系統穩定性 提高了系統精度 為恒值時，隨著的增大，最大電磁轉矩（）A、增大 B、減

4、小 C、恒定 D、不確定轉差頻率控制轉速閉環變壓變頻調速系統在動態過程中，轉速調節器ASR飽和，保證了系統的（ ）A、快速性 B、精度高 C、穩定性 D、抗干擾能力強在雙閉環系統中，由電網電壓波動引起的轉速動態變化與單閉環系統相比（ ）A、大得多 B、小得多 C、差不多 D、不可比 不同電機模型彼此等效的原則是：在不同坐標下所產生的（ ）完全一致。A、 電磁轉矩 B、勵磁分量 C、磁鏈 D、磁動勢 直流調速系統靜差率指標應以（）數值為準。最低速 最高速 額定轉速 平均轉速超調量是（）A、穩態性能指標 B、動態跟隨性能指標C、動態抗擾性能指標 D、穩態跟隨性能指標在電機調速控制系統中，對于（ ）

5、的擾動，系統是無能為力的。、運算放大器的參數的變化 、電機勵磁電壓的變化、轉速反饋參數的變化 、電網電壓的變化 按轉子磁鏈定向和矢量控制變頻調速成系統中， 在（ ）條件下，有電動機轉矩與定子電流轉矩分量成正比的關系。、氣隙磁通恒定 、轉子電流恒定、轉子磁鏈恒定 、定子電流恒定直接轉矩控制系統，在它的轉速環里面，利用（ ）直接控制電機的電磁轉矩。A、電流反饋 B、轉速反饋 C、轉矩反饋 D、磁鏈反饋速度（斜坡）信號輸入下，下列論述正確的是（） A、I、II型系統穩態均無靜差 B、I型系統穩態無靜差C、II型系統穩態無靜差 D、I、II型系統穩態均有靜差恒壓變頻交流調速是，隨著的增大，最大電磁轉矩

6、（）A、增大 B、恒定 C、減小 D、不確定矢量控制系統按轉子磁鏈定向的實質是（ ） A、M軸沿著轉子總磁鏈矢量方向 B、T軸沿著轉子總磁鏈矢量方向C、d軸沿著轉子總磁鏈矢量方向 D、軸沿著轉子總磁鏈矢量方向異步電動機變壓變頻調速時，采用（ ）控制方式，可獲得線性機械特性。、f1=常值 、Eg/f1=常值 、Es/f1=常值 、Er/f1=常值從總體控制結構上看，下列敘述正確的是：A、直接轉矩控制系統的靜態性能高，動態性能低。B、矢量控制靜態性能低，動態性能高C、直接轉矩控制系統和矢量控制都不可能獲得較高的動態性能D、 直接轉矩控制系統和矢量控制都能獲得較高的靜、動態性能。直流調速閉環控制系統

7、獲得較硬的穩態特性必須設置（）A放大器 B調節器 C整流器 D逆變器在典型I型系統中，應取（）A、01 B、1 C、0.51 D、0.7071 雙閉環調速系統在穩定時，控制電壓ct的大小取決于（ ）。、轉速n 、負載電流Idl 、轉速n和負載電流Idl 、電流反饋系數典型I型系統性能指標和參數的關系是（ ）A、K 值越大，系統響應越慢 B、K 值越大，相角穩定裕度越大C、K 值越大，相角穩定裕度越小 D、K 值越大，截止頻率越小 轉速電流雙閉環調速系統在起動的恒流升速階段中，兩個調節器的關系為（ ）、和均飽和限幅輸出 、不飽和，飽的限幅輸出、飽和限幅輸出，不飽和、和均不飽和下列各項指標屬于抗擾

8、性能指標的是（ ）A、上升時間tr， B、峰值時間tp C、 調節時間ts D、恢復時間tv按轉子磁鏈定向的矢量控制的意義是（ ）。A、轉子磁鏈與轉矩分量是解耦的B、轉子角頻率和轉子磁鏈是解耦的C、定子電流的勵磁分量與轉矩分量是解耦的D、定子電流的電樞分量與轉矩分量是解耦的調節器的積分部分的作用是（）A、消除穩態偏差 B、提高穩定性C、加快響應速度 D、增強抗擾能力 在單閉環調速成系統中，為了實施限流保護，可以引進（ ）環節。、電流截止正反饋 、電流截止負反饋、電壓截止正反饋 、電壓截止負反饋轉速電流雙閉環調速系統在起動的恒流升速階段中，兩個調節器的關系為（ ）、和均飽和限幅輸出、不飽和，飽的

9、限幅輸出、飽和限幅輸出，不飽和、和均不飽和 轉差頻率控制變頻調速系統的基本思想是控制（ ）。、電機的調速精度 、電機的動態轉矩、電機的氣隙磁通 、電機的定子電流雙閉環直流調速系統中，電流內環的電流調節器始終是（） A、飽和的 B、不飽和的 C、非線性的 D、限幅輸出雙閉環直流調速系統設計中，電流閉環等效成一階慣性環節的物理意義是（）A、增強了系統穩定性 B、提高了抗干擾能力C、增強了電流的跟隨作用 D、提高了系統精度轉差頻率控制保持m恒定需要提高Us補償定子電流壓降的原則是（）A、 轉子轉速越高補償越多 B、轉子轉速越低補償越多C、定子電流越大補償越多 D、定子電流越小補償越多異步電機系統非線

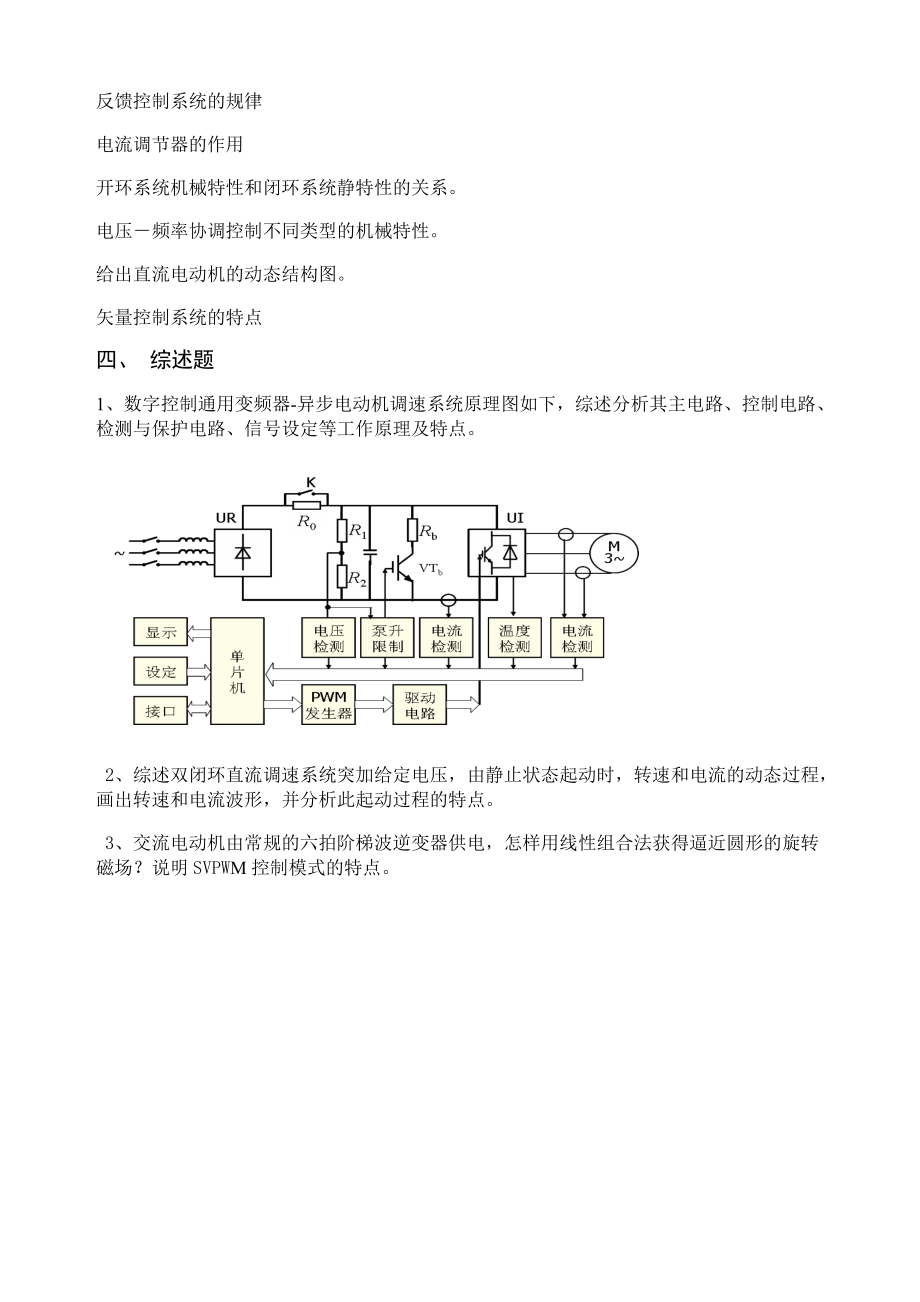

10、性的根源是（ ）A、電感矩陣與轉子位置有關 B、電流乘磁通產生轉矩C、轉速乘磁通得到感應電動勢 D、磁路飽和三、簡答題系統傳遞函數有哪些近似處理方法雙閉環直流調速系統的起動過程的特點SVPWM控制開關狀態順序原則轉速調節器的作用調壓和弱磁配合控制特性轉差頻率控制的規律異步電機數學模型的性質弱磁調速的控制原理轉差頻率控制轉速閉環變壓變頻調速系統的特點非獨立控制勵磁的調速系統系統設計要點SVPWM控制模式的特點直流電機調速方法反饋控制系統的規律電流調節器的作用開環系統機械特性和閉環系統靜特性的關系。電壓頻率協調控制不同類型的機械特性。 給出直流電動機的動態結構圖。矢量控制系統的特點四、 綜述題1、數字控制通用變頻器-異步電動機調速系統原理
