電路基礎知識講座ppt

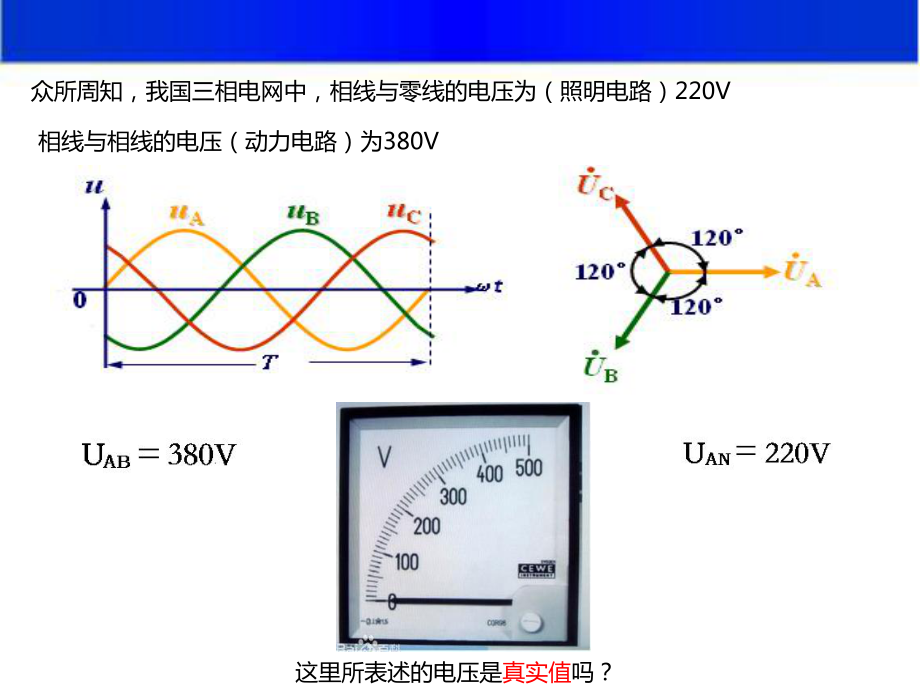

1、電路基礎知識講座電源電路基礎知識講座交流電直流電電路基本元件電路元件的伏安特性直流特性交流特性波形圖相量圖電路元件的功率特性感性負載容性負載功率三角形電阻電感電容電流的微觀概念歐姆定律阻礙作用內容簡述電源電源是提供電能的裝置。電源因可以將其它形式的能轉換成電能，所以把這種提供電能的裝置叫做電源。 廣義上講，電源分為直流電和交流電。兩端極性不隨時間改變的是直流電源兩端極性隨時間改變的是交流電源我國三相電網由三個相位差120度角的交變頻率為50HZ（每秒極性改變100次，振蕩周期為1/50秒）眾所周知，我國三相電網中，相線與零線的電壓為（照明電路）220V相線與相線的電壓（動力電路）為380V這里

2、所表述的電壓是真實值嗎？相線與零線220V，相線與相線380V，均是有效值！通過積分計算R在正弦交流電壓下，T時間內，發熱量（消耗電能）為Q讓R在T時間內，發熱為Q，求所需要的直流電壓U=？電網相電源，在T時間內，對同一元件，所產生的熱效應等同于220V直流電源所產生的熱效應電路基本元件電阻電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。導體的電阻通常用字母R表示，電阻的單位是歐姆，簡稱歐，符號是（希臘字母，讀作Omega)，1=1V/A。比較大的單位有千歐、兆歐（M）（兆=百萬，即100萬）。歐姆定律導體中的

3、電流，跟導體兩端的電壓成正比，跟導體的電阻成反比?！颈磉_(dá)式：I=U/R】歐姆定律適用于純電阻電路，金屬導電和電解液導電在氣體導電和半導體元件等中歐姆定律將不適用。電流的微觀概念單位時間內流過某導體截面的電荷量 1A=1C/S正電荷的移動形成電流1C約相當于6.251018個電子的電量 C代表庫侖，描述電荷量I I電路基本元件電感電感是閉合回路的一種屬性。當線圈通過電流后，在線圈中形成磁場感應，感應磁場又會產感應電流來抵制通過線圈中的電流。生這種電流與線圈的相互作用關系稱為電的感抗，也就是電感，單位是“亨利電感量：自感系數，是表示電感原件自感應能力的一種物理量。當通過一個線圈的磁通發生變化時，線

4、圈中便產生電勢，這是電磁感應現象。所產生的電勢稱感應電勢，大小正比于磁通變化的會速度和電感系數（線圈匝數，勵磁特性）。電感量的基本單位為H（亨），還有毫亨（mH），微亨。電生磁：通電導線周圍產生磁場通電導線在周圍會產生磁場磁生電：變化的磁場周圍感生出電場電路基本元件電容電容，用字母C表示。顧名思義，電容器就是“儲存電荷的容器”。任何兩塊金屬導體中間用絕緣體隔開就形成了電容器。金屬板稱為極板,絕緣體稱為介質.電容器極板上的帶電量Q與電容器兩端電壓U之比稱為電容量C，既 C = Q/U電容單位：1C/1V=1F （法）1C=1F*1V1F=106uF 1uF=106pF電路元件的直流特性小

5、燈泡正常發光小燈泡緩慢發光，電感阻礙電流突變，待電路導通時，沒有電阻小燈泡不發光，電容電阻無窮大，相當于開路正弦相量圖用長短示意有效值的大小用角度示意初始狀態正弦相量圖目的：簡化波形圖，便于感性認識正弦相量圖正弦相量圖相位差同一交流電路中，某些元件上的電壓和電流變化不同步，存在時間差。為了便于分析，用角度差表示時間差，即相位差相位差純電阻電路波形與相量圖電壓波形與電流波形同相,沒有時間差純電感電路波形與相量圖電壓波形超前電流波形90度角純電容電路波形與相量圖電壓波形滯后電流波形90度角電路元件上的電壓與電流的變化時間差異,取決于元件自身的屬性為什么同一元件上的電壓電流會有變化差異？儲能特性勵磁

6、特性電路元件的交流特性電壓與電流同相（變化相同）電流滯后電壓90電角度電壓滯后電流90電角度對交流電路的阻礙作用純電感的感抗和交流電路的頻率和自感系數成正比純電容的容抗和交流電路的頻率以及電容量成反比純電阻阻值在交流電路里不隨頻率而改變所有的單位均是歐姆通直流，阻交流通交流，隔直流電路元件的阻礙作用使得電流對其做功電功的概念用于發光，發熱，以及電力拖動的所消耗的電能，叫做有用功用于建立交變磁場電場，從而使互相轉換的叫無用功功的基本單位是焦耳（電費）功率（直流電路）有功功率的單位是瓦特功率（交流電路）無功功率的單位是乏視在功率的單位是伏安視在功率,有功功率,無功功率在數值上有什么聯系？實例一 電

7、氣設備銘牌的含義實例二 計算瞬時功率因數功率補償為什么要進行無功補償？功率補償功率補償1000KVA的變壓器，如果功率因數為的變壓器，如果功率因數為0.8，只能輸出，只能輸出800KW的有功功率，另外的有功功率，另外200KVar作為無功輸出作為無功輸出降低電源利用率，增加了損耗（線路發熱，變壓器勵降低電源利用率，增加了損耗（線路發熱，變壓器勵磁損耗）磁損耗）低壓電網中的無功補償狀態有哪些？功率補償136廠房南配電室廠房南配電室功率因數表功率因數表功率補償功率補償欠補償過補償全補償（功率因數為1）感性負載容性負載純電阻功率補償全補償（功率因數為1）由于電力系統中的負載和線路并非理想狀況，均有由

8、于電力系統中的負載和線路并非理想狀況，均有損耗，所以功率因數達到損耗，所以功率因數達到1的狀態無法維持的狀態無法維持低壓電網中，功率因數能否達到低壓電網中，功率因數能否達到1？功率因數達到功率因數達到1，會出現什么狀況？，會出現什么狀況？產生諧振！諧振R,L,C電路UIRZIU 發生諧振電壓與電流同相，總阻抗呈電阻型電壓與電流同相，總阻抗呈電阻型并聯諧振BGj LRCYj1j諧振時 B=0，即0)(20200LRLCCLRpaifpai100*2時，發生并聯諧振！并聯諧振CLR諧振特點：電壓與電流同相支路電流遠大于總電流CI LI 0I U0ICI LI 并聯諧振CLR并聯諧振現象燒接觸器燒電

9、容燒線圈總電流小于支路電流并聯諧振107燃?xì)忮仩t房的諧波治理設備是感性負載嚴禁與容性負載使用！串聯諧振XRXXRCLRZCLj )( j)1( j IRj L+_Cj1 U時，電路發生諧振。時，電路發生諧振。當當 1 0 00CLX IRj L+_Cj1 ULU CU RU ILC上上的電壓大小相等，相位相反，的電壓大小相等，相位相反，串串聯總電壓聯總電壓為為零，零，稱電壓諧振稱電壓諧振CU LU RU 支路產生高電壓！串聯諧振諧波一般是指對周期性的非正弦電量進行傅里葉級數分解，其余大于基波頻率的電流產生的電量。諧波諧波產生的原因主要有：由于正弦電壓加壓于非線性負載，基波電流發生畸變產生諧波。

10、主要非線性負載有UPS、開關電源、整流器、變頻器、逆變器等。諧波非線性電器元件特點：伏安特性曲線不是直線二極管，穩壓管，三極管，場效應管，晶閘管等等諧波諧波危害 諧波的危害十分嚴重。諧波使電能的生產、傳輸和利用諧波的危害十分嚴重。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會引起繼

11、電保護和自動裝置誤動作，容器等設備燒毀。諧波還會引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對于電力系統外部，諧波對通信設備使電能計量出現混亂。對于電力系統外部，諧波對通信設備和電子設備會產生嚴重干擾。和電子設備會產生嚴重干擾。1.降低系統容量如變壓器、斷路器、電纜等降低系統容量如變壓器、斷路器、電纜等2.加速設備老化，縮短設備使用壽命，甚至損壞設備加速設備老化，縮短設備使用壽命，甚至損壞設備危害生產安全與穩定危害生產安全與穩定3.浪費電能等。浪費電能等。諧波諧波治理有哪幾種方式？108廠房并聯電抗器廠房并聯電抗器107燃?xì)忮仩t房諧波治理設備燃?xì)忮仩t房諧波治理設備諧波無源諧波無源濾波的主

12、要結構是用電抗器與電容器串聯起來，組成LC 串聯回路，并聯于系統中，LC回路的諧振頻率設定在需要濾除的諧波頻率上，例如5次、7次、11次諧振點上，達到濾除這3次諧波的目的。其成本低，但濾波效果不太好，如果諧振頻率設定得不好，會與系統產生諧振。市場上流通較多的采取的濾波方法就是這一種，主要是因?yàn)榈统杀?，用戶容易接受。雖濾波的效果較差，只要滿足國家對諧波的限制標準和電力部門對無功的要求就行了。由于其低成本，市場的需求也就大，一般而言，低壓0.4KV系統大多數采用無源濾波方式，高壓10KV幾乎都是采用這種方式對諧波進行治理。諧波利用感性負載的通低頻，阻高頻特性LC濾波電路無源濾波諧波有源諧波有源諧波

13、濾除裝置是在無源濾波的基礎上發展起來的，它的濾波效果好，在其額定的無功功率范圍內，濾波效果是百分之百的。它主要是由電力電子元件組成電路，使之產生一個和系統的諧波同頻率、同幅度，但相位相反的諧波電流與系統中的諧波電流抵消。但由于受到電力電子元件耐壓，額定電流的發展限制，成本極高，其制作也較之無源濾波裝置復雜得多，成本也就高得多了。其主要的應用范圍是計算機控制系統的供電系統，尤其是寫字樓的供電系統，工廠的計算機控制供電系統。對單臺的裝置而言，其利潤是可觀的，但用戶一般不愿意用有源濾波，對于諧波的含量，不必濾得太干凈，只要不危害其他用電器也就可以了。諧波諧波變壓器勵磁涌流為什么合上134廠房#2變壓

14、器環網柜后跳閘？為什么高壓間每個中置柜內配備630A的開關？變壓器勵磁涌流1I勵磁涌流原理圖U1e1當合上斷路器給變壓器當合上斷路器給變壓器充電時，有時可以看到充電時，有時可以看到變壓器電流表的指針擺變壓器電流表的指針擺得很大，然后很快返回得很大，然后很快返回到正常的空載電流值，到正常的空載電流值，這個沖擊電流通常稱之這個沖擊電流通常稱之為勵磁涌流為勵磁涌流變壓器勵磁涌流 如果在合閘瞬間，電壓正好達到最大值時，則如果在合閘瞬間，電壓正好達到最大值時，則磁通的瞬間值正好為零，即在鐵芯里一開始就建立磁通的瞬間值正好為零，即在鐵芯里一開始就建立了穩態磁通。在這種情況下，變壓器不會產生勵磁了穩態磁通。

15、在這種情況下，變壓器不會產生勵磁涌流。涌流。 當合閘瞬間電壓為零值時，它在鐵芯中所建立的磁通當合閘瞬間電壓為零值時，它在鐵芯中所建立的磁通為最大值?？墒?，由于鐵芯中的磁通不能突變，既然合閘為最大值?？墒牵捎阼F芯中的磁通不能突變，既然合閘前鐵芯中沒有磁通，這一瞬間仍要保持磁通為零。因此，前鐵芯中沒有磁通，這一瞬間仍要保持磁通為零。因此，在鐵芯中就出現一個非周期分量的磁通，如果合閘時鐵芯在鐵芯中就出現一個非周期分量的磁通，如果合閘時鐵芯還有剩磁，磁通還會更大！實際運行中可達到還有剩磁，磁通還會更大！實際運行中可達到2.7倍。因倍。因此，在電壓瞬時值為零時合閘會產生很大的磁通，導致勵此，在電壓瞬時

16、值為零時合閘會產生很大的磁通，導致勵磁涌流現象。磁涌流現象。變壓器勵磁涌流1)涌流含有數值很大的高次諧波分量涌流含有數值很大的高次諧波分量(主要是二次和三次諧主要是二次和三次諧波波)，主要是偶次諧波，因此，勵磁涌流的變化曲線為尖頂，主要是偶次諧波，因此，勵磁涌流的變化曲線為尖頂波。波。2)勵磁涌流的衰減常數與鐵芯的飽和程度有關，飽和越深，勵磁涌流的衰減常數與鐵芯的飽和程度有關，飽和越深，電抗越小，衰減越快。因此，在開始瞬間衰減很快，以后逐電抗越小，衰減越快。因此，在開始瞬間衰減很快，以后逐漸減慢，經漸減慢，經0.51s后其值不超過后其值不超過(0.250.5) 3)一般情況下，變壓器容量越大，衰減的持續時間越長，但一般情況下，變壓器容量越大，衰減的持續時間越長，但總的趨勢是涌流的衰減速度往往比短路電流衰減慢一些。總的趨勢是涌流的衰減速度往往比短路電流衰減慢一些。4)勵磁涌流的數值很大，最大可達額定電流的勵磁涌流的數值很大，最大可達額定電流的68倍
