渠道渠堤填筑施工方案剖析

1、紅嶺灌區東干渠V標渠道工程施工方案、工程概況1.1 工程簡介3.1.2 自然條件4.1.3 渠道工程地質4.1.4 施工條件5.1.5 主要材料供應情況5.1.6 施工用電5.1.7 土方平衡及渣場規劃5.1.8 主要工程量5.、編制依據6、渠道土石方施工61.1 施工程序6.1.2 主要施工方法6.三、質量控制措施111.3 土方施工質量控制措施1.11.4 砂礫料質量控制和檢驗121.5 試驗檢驗質量控制措施131.6 工程質量事故的分析與處理1.31.7 質量管理措施1.34 .資源配制144.1 主要施工機械設備配置144.2 主要人員配制1.45 .安全文明施工及環境保護措施155.

2、1 安全施工155.2 文明施工165.3 環境保護措施1.719紅嶺灌區東干渠明渠工程施工方案一、工程概況1.1 工程簡介紅嶺水利樞紐總庫容6.62億m3,有效庫容4.68億m3,是以灌溉、防洪為主，具有供水、發電功能的綜合利用水利樞紐工程。紅嶺灌區工程則是該樞紐的配套項目，主要任務是農業灌溉、城鄉供水和農村人畜供水。紅嶺灌區工程為紅嶺水庫的配套工程，紅嶺灌區位于海南島東北部，東面臨海，西面、南面與本島腹地接壤。西北以南渡江為界，西南以萬泉河為界，灌區位于北緯19°18'20°02',東經110°00'110°54'之間

3、，南北長100km東西長約70km。灌區范圍包括海口市美蘭區、瓊山區、文昌市、瓊海市、定安縣、屯昌縣等5個市縣共58個鄉鎮和國營農場（含航天發射基地）。灌區范圍內總土地面積5840km2。灌區工程由總干渠、東干渠系統及西干渠系統組成，包括一條總干渠、兩條干渠（東干渠、西干渠）、三條分干渠（瓊海、重興、文教分干渠）以及34條支渠等；總干渠從渠首電站取水后，沿萬泉河左岸布置，后折向西北到達加玉村北側，分水進入東干渠和西干渠兩個灌溉系統?？偢汕瘘c(diǎn)設計水位為132.66m,渠末設計水位為125.29m；設計灌溉面積為145.48萬畝，其中從渠道提水灌溉面積為7.3萬畝，自流灌溉面積為138.18萬畝

4、。設計流量為45m3/s,加大流量51.75m3/s。東干渠渠首設計流量為40.00m3/s,西干渠渠首設計流量為6.00m3/s,瓊海分干渠首設計流量為3.13m3/s,重興分干渠首設計流量為5.53m3/s,文教分干渠首設計流量為8.57m3/s。總干渠從渠首電站取水后，沿萬泉河左岸傍山布置渠道，利用隧洞穿過并桶嶺，再經南久村農場跨青梯河后向東北至總干渠末端進入灌區，全長16.313km。總干渠末端分東、西干渠分別控制東西灌域，西干渠通過良坡、深田、大田、加樂潭等支渠及斗渠向西灌域配水，并向現有水庫補水，全長28.027公里；東干渠全長145.93公里，設瓊海、重興、文教3條分干渠，20條

5、支渠、2條水庫補水渠、1個水庫補水口及15條干斗等42個分（補）水口。本工程第5標段為樁號118+913145+93殿是2#倒虹吸進口首端至退水閘末端段，全長27.017km,設計流量為6.54.7m3/s,加大流量7.85.88m3/s。本段渠系共布置有渡槽5座、暗涵1座、倒虹吸1座、節制閘1座、泄水閘1座、分水閘5座等渠系建筑物。1.2 自然條件本區屬亞熱帶島嶼季風氣候區，其氣候特征是：太陽輻射強，日照時間長，熱量豐富、氣溫高、降雨豐富且強度大、四季不明顯、干濕季分明、臺風暴雨多、蒸發量大、濕度大。干濕季節主要受季風氣候的影響，在冬春季節，受大陸冷高壓影響，溫度低、雨量少，為干濕季節；在夏

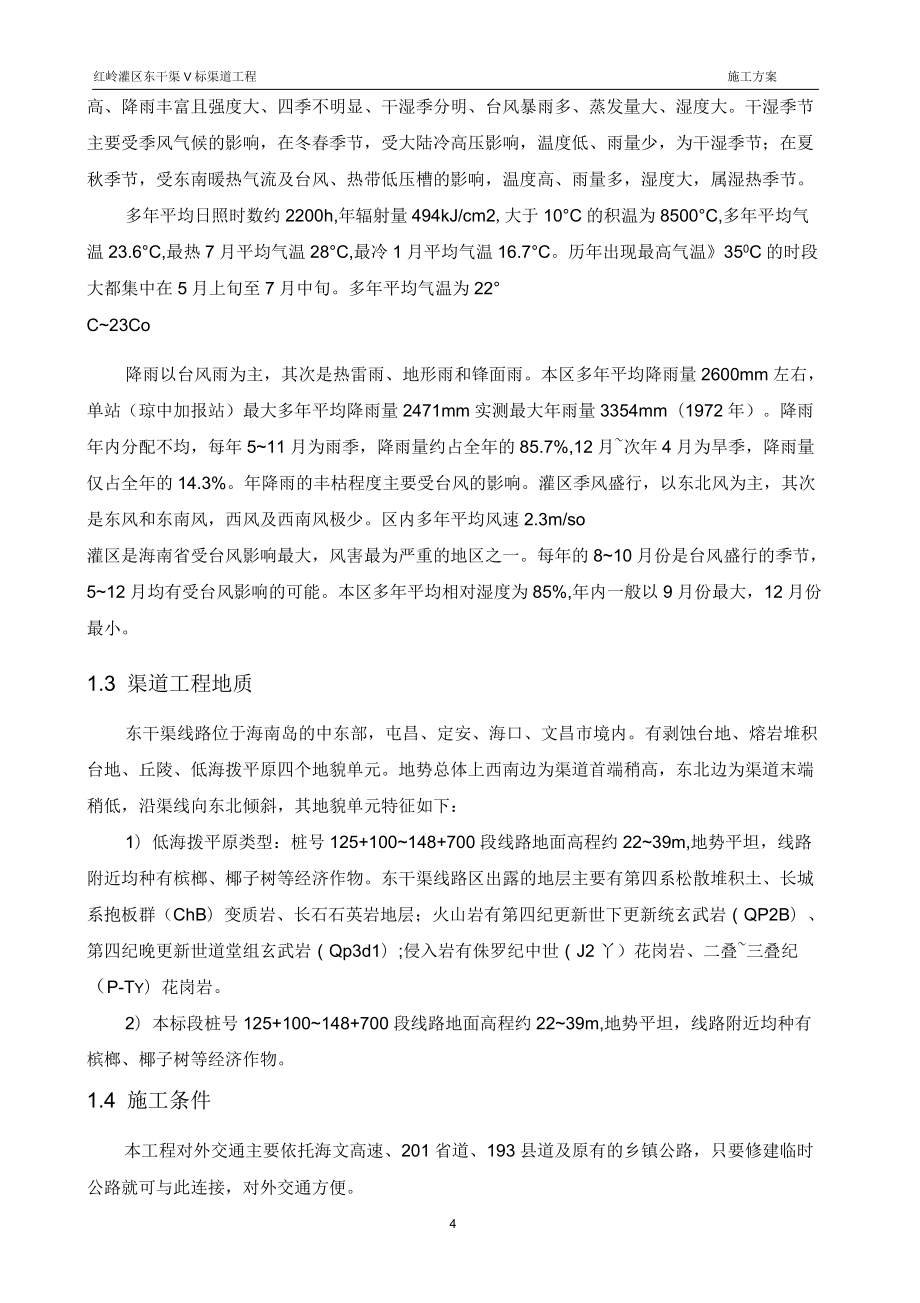

6、秋季節，受東南暖熱氣流及臺風、熱帶低壓槽的影響，溫度高、雨量多，濕度大，屬濕熱季節。多年平均日照時數約2200h,年輻射量494kJ/cm2,大于10°C的積溫為8500°C,多年平均氣溫23.6°C,最熱7月平均氣溫28°C,最冷1月平均氣溫16.7°C。歷年出現最高氣溫350C的時段大都集中在5月上旬至7月中旬。多年平均氣溫為22°C23Co降雨以臺風雨為主，其次是熱雷雨、地形雨和鋒面雨。本區多年平均降雨量2600mm左右，單站（瓊中加報站）最大多年平均降雨量2471mm實測最大年雨量3354mm（1972年）。降雨年內分配不均，

7、每年511月為雨季，降雨量約占全年的85.7%,12月次年4月為旱季，降雨量?jī)H占全年的14.3%。年降雨的豐枯程度主要受臺風的影響。灌區季風盛行，以東北風為主，其次是東風和東南風，西風及西南風極少。區內多年平均風速2.3m/so灌區是海南省受臺風影響最大，風害最為嚴重的地區之一。每年的810月份是臺風盛行的季節，512月均有受臺風影響的可能。本區多年平均相對濕度為85%,年內一般以9月份最大，12月份最小。1.3 渠道工程地質東干渠線路位于海南島的中東部，屯昌、定安、?？?、文昌市境內。有剝蝕臺地、熔巖堆積臺地、丘陵、低海撥平原四個地貌單元。地勢總體上西南邊為渠道首端稍高，東北邊為渠道末端稍低，

8、沿渠線向東北傾斜，其地貌單元特征如下：1）低海撥平原類型：樁號125+100148+700段線路地面高程約2239m,地勢平坦，線路附近均種有檳榔、椰子樹等經濟作物。東干渠線路區出露的地層主要有第四系松散堆積土、長城系抱板群（ChB）變質巖、長石石英巖地層；火山巖有第四紀更新世下更新統玄武巖（QP2B）、第四紀晚更新世道堂組玄武巖（Qp3d1）;侵入巖有侏羅紀中世（J2丫）花崗巖、二疊三疊紀（P-Ty）花崗巖。2）本標段樁號125+100148+700段線路地面高程約2239m,地勢平坦，線路附近均種有檳榔、椰子樹等經濟作物。1.4 施工條件本工程對外交通主要依托海文高速、201省道、193縣

9、道及原有的鄉鎮公路，只要修建臨時公路就可與此連接，對外交通方便。1.5 主要材料供應情況根據渠道工程特點，原則上，渠道開挖的棄土料皆考慮作為填筑土料，不足部分才考慮外運。擬建工程渠道沿線填土料豐富，可以就近取土；全灌區渠系所需砂石料全部外購，不考慮專門的砂石料生產系統。1.6 施工用電工程區已有6kV、10kV、35kV高壓輸電線路通過，送配電至各個鄉鎮。灌區建筑物施工用電可就近引接電網電源，部分輸水線路用電較為困難時擬采用120kW核動式柴油發電機作為施工電源。工地照明電源與施工動力電源共同取自附近的配電所。1.7 土方平衡及渣場規劃本標段渠道本身可利用土源可以滿足渠道填筑平衡；開挖后不能利

10、用的土方、清表土、廢渣均需運至渠道沿線發包人指定的棄渣場。用作堆存可利用渣料的場地，按監理人的要求進行場地清理和必要的平整處理，渣料堆筑應分層進行，并保證能順利取用這些渣料。開挖出的渣料，除安排直接運往使用地點的渣料外，其余渣料（包括棄渣料），均按要求分類堆放在指定的存、棄渣場。堆渣范圍和高程必須嚴格按施工圖紙和監理人指示實施。并注意保持渣料堆體周邊的邊坡穩定，作好堆渣體的邊坡保護和排水工作。1.8 主要工程量主要工程量匯總表在舁廳P工程量名稱單位數量3土方夯填m34680676草皮護坡m2223935、編制依據1、紅嶺灌區工程?hào)|干渠V標標招、投標文件；2、紅嶺灌區工程?hào)|干渠V標工程施工設計圖

11、紙；3、紅嶺灌區工程?hào)|干渠V標工程實施性施工組織設計；4、水利水電工程施工測量規范SL52-93;5、土工試驗規程SL237-1999;6、水工建筑物地下開挖工程施工規范SL378-2007;7、水工建筑物巖石基礎開挖工程施工技術規范SL47-94;8、水利水電工程土工合成應用技術規范（SL/T225-1998）;9、水利水電工程質量檢驗與評定規程SL176-2007;10、水利水電建設工程驗收規程SL223-2007;11、渠道防滲工程技術規范SL18-2004;12、水工混凝土施工規范DL/T5144-2001;13、碾壓式土石壩施工規范DL/T5129-2001;14、水工混凝土試驗規范

12、SL352-2006;15、土工合成材料短纖針刺非織造土工布GB/T17638-1998;16、建筑工程質量檢驗評定標準GBJ301-1988;17、混凝土強度才驗評定標準GBJ63-1989;18、土工合成材料非織造復合土工膜GB/T17642-199819、混凝土結構質量缺陷及裂縫處理技術規定（試行）2007-02-14實施20、水利水電工程施工組織設計規范SL303-200421、國家現行的有關質量標準、規程、規范等。三、渠道土石方施工3.1 施工程序開挖區：施工前準備（放線、消基）反鏟開挖裝車-汽車運輸-填方段（棄土場）?；靥顓^(qū)：施工前準備（放線、泊基）-卸車平整-碾壓-檢驗。3.2

13、主要施工方法采用推土機整平，10t平碾進行碾壓，根據試驗段試驗結論，選定回填土的虛鋪厚度、碾壓遍數進行現場碾壓，現場試驗合格后進入下一層的施工。施工中要邊填邊壓，松土不得過夜防止雨水浸泡。已經壓實且通過檢驗的表面，在雨水浸泡后有松動時要補充碾壓后才能進入下一層的施工。低洼地段的處理：渠道經過的水稻田等有水或淤泥質的地段時，首先要截住水源，提前疏通排水，創造旱地作業環境。待機械能夠進入后，清除淤泥土層，然后開始正常施工。在局部低洼填方段，要連續作業，減少浸泡帶來的損失。3.2.1 土方填筑施工工藝土方填筑施工程序框圖(1)、測量放線測量放線采用全站儀進行，放線內容主要包括控制點的設置、渠道的軸線

14、及平面位置的放線、高程的控制。放樣的誤差要符合規范和設計要求。渠道斷面放樣、立模、填筑輪廓，宜根據不同堤型相隔一定距離設立樣架，其測點相對設計的限值誤差要符合設計和規范要求。樣架設立時應考慮超填等因素。(2)、基礎準備及檢查驗收所有填筑基面或接觸面均應按設計有關規定進行基礎準備。所有的基礎表面應根據不同填筑部位作相應處理，在基礎準備未得到監理人驗收簽證之前不得進行填筑施工。填筑基面或接觸面的表層腐植土、草皮、樹根、雜物、垃圾等均應清除。(3)、土料的開采、運輸、含水率的調整本標段渠道開挖的棄土料皆考慮作為填筑土料，不足部分才考慮外運。填筑施工前，要根據開挖料的復查結果，對開采進行規劃，編制料場

15、規劃及開采方案，報監理工程師進行審批。按監理批準的方案進行施工道路、施工用電的布置，作好開采前的準備工作，采用5t自卸汽車運輸?shù)姆桨?。半挖半填渠道的填筑部位，?yīng)利用挖方土料按填方渠道的要求進行填筑，達到密實、穩定；在開挖和填筑施工中，應避免擾動挖方基槽土的結構；在施工時，應先開挖基槽，并按設計預留足夠厚度的土料，再將渠道兩岸填方部分分層填筑至設計高程，然后修整渠槽，達到設計要求。檢驗合格后，要盡快進行含水量調整試驗。若土料含水量大于施工控制含水量時，擬采用在現場或其它適當場地翻曬的方法處理。對于當?shù)赜梅瓡穹ń档秃实男Ч瑧?yīng)預先進行翻曬試驗，以確定翻土厚度、每天翻曬的適宜時間和翻曬的方法。翻

16、曬方法可采用農用犁進行。為使土料含水率均勻和加速翻曬過程，必須將土塊耙碎加大含水量擬采用作業面灑水和土料場加水兩種方式進行現場試驗。作業面灑水：在攤鋪后用灑水車灑水，以壓力水和壓縮空氣混合以霧狀噴出，使灑水均勻。灑水后用拖拉機牽引圓盤使其摻合均勻。土料場加水：土料場加水是提高土料含水率的最佳方法，采用這種加水措施，不僅減少了作業面的施工工序，減少干擾，且易于控制土料含水率。本工程擬采用筑畦灌水的方式進行土料場加水，預先在土場進行灌水試驗，確定土場的可灌性、灌水深度、滲透時間(或灌水時間)加水土層的有效厚度、土場加水后的平均含水率、灌水后可開采的時間等參數(4)、攤鋪、平整渠堤填筑分段分層進行，

17、采用自卸汽車卸料，卸料間距根據碾壓試驗確定，采用推土機或平地機平整，并采用人工輔助平整。卸料擬采用進占法進行，邊卸料邊用推土機攤鋪，自卸汽車行走平臺及卸料平臺是該填筑層已經初步推平但尚未碾壓的填筑面。該法自卸汽車不在已碾壓完成的層面行走，避免對已碾壓層面的擾動。卸料時，自卸汽車退行進入工作面，不在工作面調頭。施工時，安排23人專職指揮車輛，使車輛有序進出工作面，并且使車輛的行走路線在作業面較為均勻的分布，以有效的利用自卸汽車的重量。卸料前，使用測量?jī)x器放出本層的填筑控制線和控制高程，控制邊線考慮每側超填3050cm左右（根據碾壓設備和碾壓試驗確定），鋪料厚度根據碾壓試驗確定。故填筑頂面高程原則

18、上按平行于縱坡進行控制。同一填筑單元要遵循從低向高填筑的原則，從低處開始填筑，底部數層兼顧鋪料厚度和高程進行控制，逐步調整到填筑面平行于縱坡。（5）、碾壓、實驗本工程渠堤填筑料碾壓參數根據碾壓試驗確定，采用10t光面振動碾進行碾壓，層厚不大于30cml碾壓遍數68遍。個別大型振動碾無法到位的邊角部位，擬采用小型振動碾或液壓振動板進行碾壓。東干渠建筑物級別為45級，應根據不同的選用土料來分別確定填筑標準。粘性土采用干密度和壓實度來進行控制，無粘性土采用相對密度來進行控制，具體為：1）粘性土渠道，壓實干密度rd>18KN/m3壓實度不應小于96%2）無粘性土渠道壓實相對密實度DR>0.

19、70碾壓應在平整和含水量調整完成后立即進行，若己鋪土料表面在壓實前被曬干時，應灑水濕潤，以利充分碾壓。對于底部倉面較寬的部位，采用進退錯距法進行碾壓；對于頂部寬度較小的部位，采用搭接法進行碾壓，振動碾平行于壩體軸線方向行走。碾壓速度、遍數等參數根據碾壓試驗確定。分段、分片碾壓，相鄰作業面的搭接碾壓寬度，平行堤軸線方向不應小于0.5m；垂直堤軸線方向不應小于3m；碾壓時振動碾行車速度不超過2km/h,具體以碾壓試驗為準。壓路機無法到位的部位，使用液壓振動板或電動蛙夯夯實，夯實時應采用連環套打法，夯跡雙向套壓，夯壓夯1/3,行壓行1/3;分段、分片夯實時，夯跡搭壓寬度應不小于1/3夯徑。碾壓完成后

20、，根據規范和圖紙要求，取樣進行壓實度檢測，填筑土料的壓實度按不小于0.9控制。如不符合要求，要立即進行補碾，若補碾后仍達不到要求，要查明原因，采取調整含水量等措施后再行碾壓，必要時將整層清除，確保填筑質量。壓實土體不應出現漏壓虛土層、干松土、彈簧土、剪力破壞等不良現象。若出現上述現象，必須返工處理。（6）、接合面處理在接合的坡面上，應將表面松土鏟除至已壓實合格的土層為止。坡面須經刨毛處理，并使含水量控制在規定的范圍內，然后才能繼續鋪填新土進行壓實。結合面處理采用人工輔助推土機進行。分段間有高差的連接，應以斜面相接，坡度應緩于1：5,并隨填筑面上升進行削坡，并削至質量合格層。削坡合格后，應控制好

21、結合面土料的含水量，邊刨毛、邊鋪土、邊壓實。分段碾壓時，相鄰兩段交接帶碾跡應彼此搭接，順碾壓方向搭接承擔不小于0.5m；垂直碾壓方向搭接長度應為3.0m。填方渠道與剛性建筑物（交叉建筑物、分水口門）相接時，施工應符合下列要求：1）、建筑物周邊回填土方，宜在建筑物強度達到設計強度50%70%的情況下施工；2）、填土前，應清除建筑物表面的乳皮、粉塵及油污等；對表面的外露鐵件（如模板對銷螺栓等）宜割除，必要時對鐵件殘余露頭需用水泥沙漿覆蓋保護；3）、粘性土的鋪料與碾壓工序必須連續進行，如需短時間停工，其表面風干土層應經常灑水濕潤，保持含水量在施工圖紙規定的范圍內。、邊坡修整為保證碾壓密實，鋪料過程中

22、，每側多填筑3050cm左右，每填筑3m高左右和該單元填筑完成后，使用人工輔助反鏟進行邊坡修整。多余的土料用于上層的填筑或用自卸汽車運到臨近的填筑作業面。（8）、雨季施工雨季施工時，要派專人收聽當?shù)氐奶鞖忸A(yù)報，根據天氣情況及時調整施工安排：加強排水溝的清理維護；準備一定數量的塑料布；適當減小填筑單元的面積；將填筑面作成略傾向于排水溝等。每個施工單元要在下雨前完成碾壓工作，若降雨較為突然，應采取以下措施：將作業面覆蓋塑料布；將已攤鋪平整的單元用振動碾快速無振碾壓2遍等。當降小雨時，粘性土填筑應停止施工。填筑面在下雨時不準行人，并應嚴禁車輛通行。雨后恢復施工時，填筑面應經晾曬，復壓處理，必要時應對

23、表層再次進行清理，并待質檢合格后及時復工。四、質量控制措施4.1土方施工質量控制措施(1)渠道基槽施工按渠道防滲工程技術規范SL18-2004(下簡稱SL18-2004規范)要求進行施工和質量控制。(2)根據設計圖紙進行測量放線，進行挖、填和修整，嚴格控制渠道基槽斷面的高程、尺寸和平整度，具偏差應符合SL18-2004規范表9.1.2的要求，具體見下表。渠槽開挖和填筑斷面的允許偏差值單位:cm項目土渠石渠渠底高程士(23)士(35渠道中心線2335渠底寬度+(35)+510堤頂高程+(23)+510渠槽上口寬度+(48)+510渠底及內邊坡平整度(用2m直尺檢查)士(23)凸不大于3,凹不大于

24、10(3)填方渠道，在填筑前按深度為30cm進行消基控制，清除填筑范圍內的草皮、樹根、淤泥、腐植土和污物，刨松基土表面，適當灑水濕潤，然后攤鋪選定的填筑料，分層壓實。每層攤鋪厚度：采用機械壓實時，應不大于30cm；人工壓實時，應不大于20cm并應根據設計填筑標準進行碾壓試驗來最終確定填土碾壓施工參數。填筑面寬度應比設計尺寸加寬3050cm(4)填筑標準：粘性土采用干密度和壓實度來進行控制，無粘性土采用相對密度來進行控制，具體為：1)粘性土渠道，壓實干密度rd>18KN/m3壓實度不應小于96%2)無粘性土渠道壓實相對密實度DR>0.7o(5)半挖半填渠道的填筑部位，應利用挖方土料按

25、填方渠道的要求進行填筑，達到密實、穩定；在開挖和填筑施工中，應避免擾動挖方基槽土的結構；在施工時，應先開挖基槽，并按設計預留足夠厚度的土料，再將渠道兩岸填方部分分層填筑至設計高程，然后修整渠槽，達到設計要求。4.2 砂礫料質量控制和檢驗(1)砂礫料應通過選取代表性土樣，經過試驗室作篩分試驗來確定其是否滿足設計要求的質量標準而選用。(2)砂礫料應適量灑水填筑，具鋪料厚度、壓實方式、碾壓遍數和含水率等施工參數應通過試驗段由生產性試驗確定，并經監理批準后實施。(3)施工現場應對砂礫料進行大于5mn«料含量的篩分試驗，以便與擊實試驗的土樣作對比分析，控制壓實取樣結果的可靠性。(4)坡面砂礫料

26、鋪料不管用布料機布料或挖掘機甩料人工輔助攤鋪，均應注意粗粒徑礫石分離集中問題，尤其后者，必須采用分段放擋板，人工倒運鋪料，解決好大粒徑礫石集中碾壓不實問題。(5)坡面砂礫料壓實厚度應高于設計坡面，應留有足夠的削坡余量，一般高出5cm左右。(6)砂礫料層的鋪料位置、尺寸、材料級配要符合施工圖紙要求，砂礫料填筑先進行渠底填筑，然后進行渠坡填筑，渠底及渠坡砂礫料層采用人工攤鋪，為了確保排水盲溝管安全，砂礫料鋪筑比排水管安裝滯后約10ml也可采取開挖埋設渠底排水盲溝管。砂礫料壓實對渠底板采用HCD908動型沖擊夯振實，對于渠坡采用在挖掘機鏟斗上固定一塊厚2cm、長和寬分別為60cm的鐵板，采用拍打的方

27、式壓實，或者采用平板振搗器振動壓實。砂礫料鋪筑應注意的事項：砂礫料壓實過程中應確保排水盲管的安全，不應壓偏壓破；填筑時要根據實際情況加水夯實。加水量宜為填筑方量的1020%;施工中嚴格控制壓實參數，并應進行抽樣檢查。(8)施工作業面必須統一管理，專人控制。鋪料厚度用鋼尺或測量?jī)x器控制。嚴格按碾壓試驗確定的施工參數控制施工，做到統一鋪料，統一碾壓；分段攤鋪時，每段長度100m相鄰作業面均衡上升，上下層分段位置錯開，防止出現界溝。各段設立標志，以防漏壓、欠壓、過壓。(9)壓實后采用灌水(砂)法取樣作相對密度檢驗，應有質檢人員專人操作檢驗。每600m2或每壓實班檢測一項，每次測點不少于3個，且應有坡

28、肩、坡腳部位的測點，檢查處人工分層回填搗實。(10)砂礫料墊層表面平整度用2m靠尺或測量?jī)x器控制，應A1cm/2m發現凹坑及時人工補料。發現凸點，及時人工清除。4.3 試驗檢驗質量控制措施(1)試驗人員全部持證上崗，試驗儀器必須由相關部門標定認可、并定期率定。(2)在總工程師的領導下，開展檢驗試驗工作。通過工藝試驗，選用最佳工藝參數，指導施工，同時對現場工藝參數進行檢測控制，并及時反饋各種數據。(3)配足現場試驗人員，對現場檢測項目及時取樣。(4)根據要求，對現場材料及時進行標識。4.4 工程質量事故的分析與處理(1)施工期間如發現工程質量事故，應對事故現場攝影或錄像，對重大事故要保護現場。項

29、目經理應立即報業主、監理工程師。隨后進行事故原因調查分析，擬定處理方案和預防措施報監理工程師審批。(2)發生工程質量事故后，項目部應遵循“三不放過原則”。即：事故原因不查清不故過，主要事故責任者不受到處罰和職工未受到教育不放過，補救和防范措施不具體不放過。(3)發生工程質量事故，調查分析事故原因。如有下列行為，應加重對直接責任者的經濟、行政處罰。構成犯罪的，由司法機關依法追究刑事責任。1 )施工中粗制濫造，偷工減料，偽造記錄的；2)在質量檢查、試驗和驗收中，提供虛假資料者；3)發現工程質量事故隱瞞不報或謊報者；4)在進行質量檢查、事故調查過程中設置障礙的。(4)對已發生的質量事故處理要做到：事

30、故原因有結論，處理有結果，糾正和防范有可操作的具體措施。4.5質量管理措施(1)健全質量檢查機構，加強質量監督檢查(2)建立施工質量管理辦法及措施，確保整個施工過程處于受控狀態(3)實行工程質量崗位責任制和質量終身制，嚴格執行質量獎懲制度(4)開展質量“三檢制”和“聯檢制”(5)實行工程質量崗位責任制和質量終身制，嚴格執行質量獎懲制度(6)施工過程嚴把“四關”，堅持質量一票否決制(7)開展質量教育，增強職工質量服務意識和服務水平(8)開展全面質量管理活動(9)認真貫徹ISO9001系列質量標準，建立完善質量體系。(10)質量控制點的設置：我們已獲得GB/T19001-2000idtlISO90

31、01:2000系列質量保證體系(國際)標準認證證書。在工程實施過程中，須根據該標準和工程師的指令，按照過程控制程序中所規定的標準與要求，并針對工程特點設置工程質量控制點，對本工程施工的全過程實施過程受控。五.資源配制5.1 主要施工機械設備配置根據渠道總體施工進度安排和施工強度的需要，我部考慮部分備用，根據施工工作面情況陸續進場的原則進行機械設備配置。渠道開挖與填筑主要機械設備表序號名稱規格單位數量備注1反鏟1.01.6m3臺62推土機T140-220臺63裝載機ZL50臺65自卸汽車5t臺406灑水車10t臺67蛙式打分機HW-400臺88振動碾10t臺59翻斗車d31m臺810振動型沖擊夯

32、HCD90臺55.2 主要人員配制渠道開挖與填筑主要人員表序號工種數量備注1管理人員122機械工383司機304測量工65輔助工86試驗工6合計100六.安全文明施工及環境保護措施6.1 安全施工6.1.1 職業健康安全1 .項目經理是安全第一責任者，項目部配備主抓安全的副經理1人。項目部對涉及安全生產方面的規章制度、文件通知項目部所有職工知曉。2 .項目部高度重視安全生產工作，堅定不移地貫徹執行“安全第一、預防為主”的方針。落實安全生產工作目標，制定安全職責，責任到人，并指定項目?；蚣媛毎踩珕T。開工前與作業隊簽訂內容詳盡的安全生產協議，明確職責、劃分責任。3 .施工臨時現場用電需進行精心設計

33、，施工用機械設備、臨建等要有驗收記錄。4 .項目部經常進行安全檢查評分，確保各項安全規章制度得以制定、安全措施得以落實、安全目標得以實現。5 .項目部建立新職工入場教育、定期培訓、班前活動制度，并落實；定期安全檢查，對發現的問題發出整改通知，限期整改，并檢查落實情況。6 .項目部建立危險品專門安全管理制度，重大危險源登記、上報、評估、監控制度，并制定應急預案。7 .在與作業隊簽訂的安全生產管理協議中應明確各自的安全生產管理職責、統一協調管理辦法、處罰等內容。8 .1.2安全措施1 .施工安全的一般要求進入施工現場的人員，必須按規定穿戴好防護用品和必要的安全防護用具。施工現場存放的設備、材料，應

34、做到場地安全可靠、存放整齊、通道完整，必要時設專人進行守護。施工現場的洞、坑、溝、等危險處設置防護設施或明顯標志。2 .特殊安全技術措施安全用電(1)電動工具在使用前必須進行認真檢查，確認外殼絕緣良好并可靠接地后方可使用，必須設立漏電保護器。使用過程中必須戴好絕緣手套。使用磨光機時應戴好護目眼鏡。(2)嚴禁非電工人員私自拆接施工電源或檢修任何電動工具。(3)電源線及電焊皮線的拉設要規范，布局應合理安全，并應固定可靠，避免磨損后漏電傷人。電焊機必須采取防雨措施。6.2文明施工6.2.1 文明施工目標項目經理部針對本項目確定的文明施工目標為：創建安全文明工地。6.2.2 文明施工措施在制定安全、質

35、量管理文件時，一并考慮文明施工的要求，將文明施工的精神融匯于安全、質量的管理工作中去。由主管經理組織有關部室及工程技術部的有關人員制定文明施工的作業實施細則，每周由綜合辦公室按實施細則進行檢查并把文明施工檢查情況在生產調度會上向各有關單位及項目經理部領導匯報，提出進一步的整改措施。按施工總平面布置圖實施布置管理，施工現場內所有臨時設施均按平面布置圖布置，使施工現場處于有序狀態。風、水、電管線路布置要求架設有序，做到平、直、順、整齊有序。在開挖階段，噴錨支護及時跟進完成。合理安排施工順序避免工序相互干擾，凡下道工序?qū)ι系拦ば驎?huì)產生損傷或污染的，要對上道工序采取保護或覆蓋措施。施工現場所有施工管理

36、人員和操作人員必須佩戴證明其身份的標識牌，標識牌應標明姓名、崗位、身份編號。重要施工場地應設有操作規程、值班制度和安全標志。值班人員按時交接班，認真作好施工記錄，不得與閑散人員玩耍。值班人員遇到業主、監理工程師檢查工作時，應主動介紹情況。(11)對主要施工干道經常保養維護，為文明施工創造必要的條件。施工設備嚴禁沿道停放，必須在指定地點有序停放，并經常沖洗擦拭，確保設備的車容車貌和完好率。項目經理部對自檢和監理工程師組織的檢查中查出文明施工中存在的問題，不但要立即糾正，而且要針對文明施工中的薄弱環節，進行改進和完善，使文明施工不斷優化和工程完工后，按要求及時清除臨時設施，并將工地及周圍環境清理整

37、潔，做到工完、料清、場地凈。6.2.3 文明施工管理制度(1)嚴格按照施工技術標準和行業管理標準施工，如防火、防爆、防中毒、設備運行維護規程，物資管理規定，環境保護法規，施工組織設計文件等。(2)施工現場的各種材料要堆存、儲放標準化，固體廢棄物按照項目經理部的要求分類堆放，杜絕油、水、風的跑、冒、滴、漏。生產、生活廢污水及雨水應有排水措施，消除“臨時湊合”觀念下的各種現象。(3)作業場所要整潔、規范、有序，交通干線及作業通道應安全、暢通、平整、無積水。做到安全標志符合國家標準及滿足施工現場用量。(4)施工現場的電線架設(電纜敷設)、電氣防護，總、分配電箱、開關箱及機具的接線和設置要符合JGJ4

38、688施工現場臨時用電安全技術規范要求。(5)食堂、宿舍、衛生間、木加工場要符合衛生、防火須知要求，職工宿舍不允許設地鋪，每間住室不得多于20人。食堂、宿舍、衛生間衛生制度要上墻，并落實到人。(6)作業現場要規范化，做到工完料凈場地清，施工垃圾集中堆放，禁止由高向下拋擲工器具和施工垃圾。固體廢棄物按照項目經理部的要求分類堆放。職工自覺遵章守紀，嚴禁“三違”現象(違章指揮、違章作業、違反勞動紀律)正確穿(佩)戴工裝、安全帽。高空作業必須配備安全帶。電工、電(氣)焊工必須配備絕緣鞋，防護面罩、手套。粉塵作業要有口罩等。各種機械、電氣設備(包括配電箱、盤等)前要掛置安全操作規程和警示牌。6.3環境保

39、護措施6.3.1 環境保護方面的問題(1)噪聲施工噪聲主要由挖掘機、推土機、載重車輛、沖擊鉆、混凝土拌合站等施工機械作業和車輛運輸產生。(2)大氣污染施工運輸?shù)仁┕み^(guò)程會產生大量揚塵，揚塵在大風天氣和旱季較為嚴重。止匕外，各種施工機械、運輸車輛和爐灶等燃具也排放廢氣。(3)水污染施工產生的廢水有生活污水、施工和硅生產所產生的廢水等。其中施工廢水含泥沙量較大，車輛沖洗廢水含油量較大。(4)固體廢棄物污染施工期產生的固體廢棄物主要有工程棄渣、建筑廢料和生活垃圾等。6.3.2環境保護的目標環境管理目標：生產及辦公場所污染物排放達到國家標準；控制環境因素達標率100%生產及辦公場所固體廢棄物回收處置率100%實現施工作業無環境污染事故；節能降耗保護資源(定額允許消耗率)節約率1.1%;以顧客及其他相關方為關注焦點；提高預防污染意識、塑造綠色施工工地，其中各項目標為：(1)水環境保護目標：確保施工生產廢水滿足施工生產使用要求，施工期廢、污水禁止外排。盡量避免工程施工期對區域水環境的不利影響。(2)環境空氣保護目標：作好施工期環境保護工作，減免工程施工對區域空氣的不利影響，使保護區域以
