高頻機操作規范

1、1.目的:確保高頻機持續正常運作,以保證規范員工操作保證員工作業安全以確保設備、設施處于完好狀態，使產品質量長期穩定，特制訂本規定2.范圍：適用JL-5000S高周波熔接機3.權責：工藝設備部以及生產設備小組之操作人員(非相關人員勿動).4.定義：工藝設備部以及生產設備小組之操作人員能熟練操作設備.并保證設備可以安全良好運轉. 5作業內容及說明。5.1高頻機各個部位介紹.上升時間定性時間熔接時間屏流表計數器試模上升指示燈接地銅片回流板溫控器上升試模手動/自動開關下降試模電源開關試?；鸹ㄖ甘緹舾咧苤甘緹粝聣褐甘緹舾咧荛_關延時時間電源指示燈AC 380V電源開關下電極上電極急停開關功率調節滑臺軌道

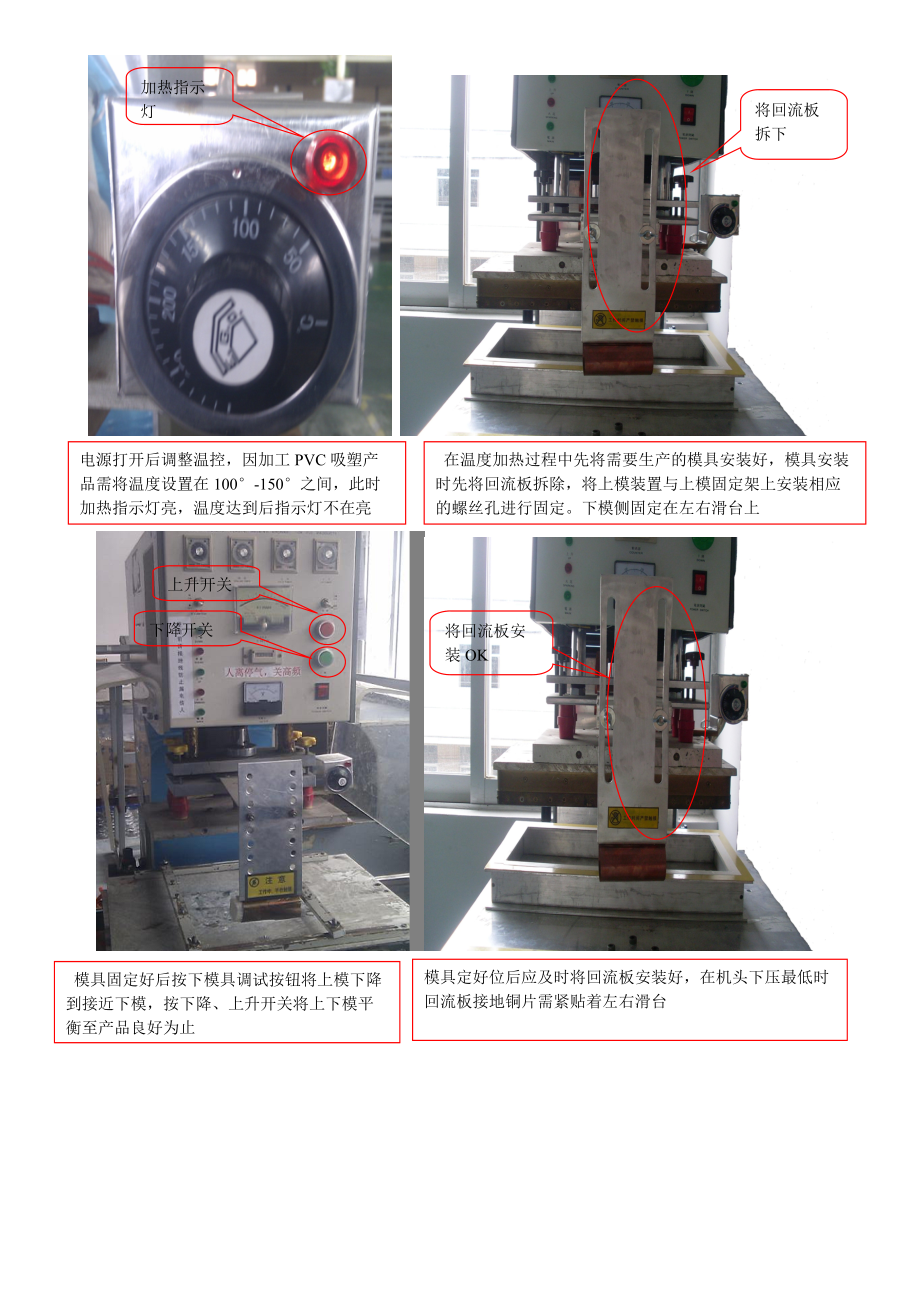

2、左滑臺右滑臺5.2開機調機準備電源總開關 總電打開后將面板上的AC 220V電源打開電源指示燈亮起，電壓表指針指向到220v-230v之間清理工作臺及機器上面的雜物.檢查高周開關與手自動開關是否打開并關閉.將氣源接通打開高頻機總電源開關此時機內冷卻風扇運行，并吹出少量的風。將回流板拆下加熱指示燈 在溫度加熱過程中先將需要生產的模具安裝好，模具安裝時先將回流板拆除，將上模裝置與上模固定架上安裝相應的螺絲孔進行固定。下模側固定在左右滑臺上電源打開后調整溫控，因加工PVC吸塑產品需將溫度設置在100-150之間，此時加熱指示燈亮，溫度達到后指示燈不在亮將回流板安裝OK上升開關下降開關模具定好位后應及

3、時將回流板安裝好，在機頭下壓最低時回流板接地銅片需緊貼著左右滑臺 模具固定好后按下模具調試按鈕將上模下降到接近下模，按下降、上升開關將上下模平衡至產品良好為止逆時針旋減小電流順時針旋加大電流12秒4635秒11.5秒24秒 模具與溫度OK后現將延時時間調制為24秒，熔接時間約35秒，定型時間約11.5秒，上升時間為12秒電流應在46之間如熔接時間在35秒之間電流仍無法達到46之間或已超過范圍可調節功率調節器加大電流或減小電流 所吸塑的產品由相關部門確認品質是否與客戶要求一致，開始正常生產。 適當?shù)恼{(diào)整參數察看產品質量無斷邊無傾斜無裂開吸塑完整即可6.生產中簡單異常匯總及處理方法:6.1模具打火

4、 檢查模具是否平整.適當調整模具平行度.檢查氣壓是否在標準范圍內（4-6kg）適當調整氣壓大小.檢查模具是否清潔并將模具清潔干凈.檢查溫度是否過高并適當降低溫度使用酒精擦拭上模快速冷卻溫度.檢查電流是否過高并調整電流大小. 檢查吸塑泡殼是否經過多少吸塑.檢查模具上的絕緣墊是否磨損并更換6.2 無電流 檢查熔接時間是否在范圍內并適當調整延時時間.檢查功率旋鈕刻度是否過小適當調整功率旋鈕.檢查延時時間是否過小適當調整延時時間.檢查高周開關是否打開并將高周打開即可. 檢查高周開關是否失靈并通知相關人員處理.6.3 吸塑邊切不斷 檢查溫度是否在范圍內適當調整溫度.檢查氣壓是否足夠并加大氣壓壓力.檢查模

5、具刀片是否損壞并通知負責人員進行處理更換.檢查電流是否過小適當調整電流大小.6.4 泡殼吸塑不牢固 檢查熔接時間是否過短適當調節熔接時間.檢查電流是否過小適當加大電流.檢查溫度是否達到設置值適當調整溫度.檢查吸塑泡殼材質是否來料不良并通知相關人前來處理.6.5 泡殼吸塑邊裂開 檢查溫度是否過高適當調整溫度 檢查氣壓是否過大適當調整氣壓 檢查定性溫度是否過低適當調整定性時間7.注意事項:7.1. 開機前電子管與加熱要預熱15分鐘,關機前要面板電源關掉后要冷卻5分鐘后關掉總電源，工作時不得打開機殼或用手亂模，設備需有效接地，人離開設備時需將氣源高周斷開以免出現危險。7.2操作本機時不要讓上下電板直

6、接接確，以免損壞模具或電子零件，亦不得用手觸模電極，輸出導電銅片等 以免高溫灼傷皮膚，在熔接過程中發現因各種原因而使產品熔接有異常,可將操作面板紅色急停上升按鈕按一下,機器將自動停止運行。7.3在關機前，先將高周開關打到“OFF”的位置，自動調整開關打到“調?！蔽恢?，才關掉面板電源開關，需冷卻5分鐘后方可關閉總電源，以免下次開機時未經延時5分鐘作自動動作對真空管造成不利和下模未放產品造成上下模損傷或?qū)C器本身造成損害。7.4 熔接時間可根據塑膠材質厚度模具大小電流大小而定，定型時間其標準為能讓塑膠產品冷卻定型不致變形即可，上升時間能讓模具回到適當?shù)母叨确奖阃苿幼笥一_視模具高度產品體積而定，7.5 設備在維修保養時必須斷電后自放電10分鐘或用金屬導體對地打通進行放電，待震蕩桶內的余電釋放完畢后方可維修.8參考文件8.1技術參數工藝技術要求標準范圍說明延時時間24秒延時調試時不可超過范圍否則回對人體與設備有一定的傷害熔接時間35秒熔接時間可根據塑膠材質厚度模具大小電流大小而定定
