基于STC12C5A16S2單片機的PWM電機調速系統

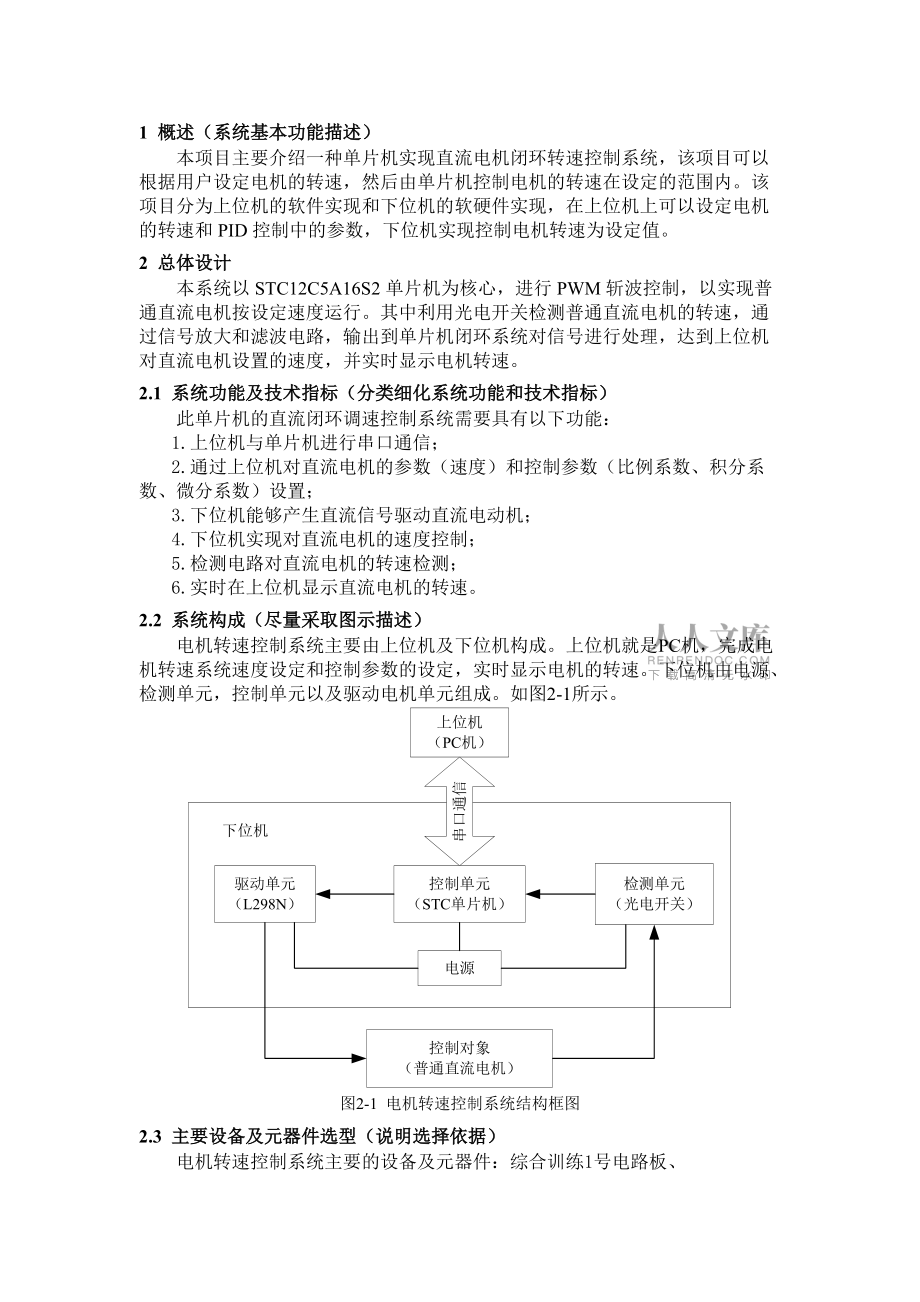

1、控制科學與工程綜合技術實驗項目設計說明書項 目：電機轉速控制系統姓 名： 學 號：xxxxxxxxxxxxxxxxxxxxx系xxxx年xx月xx日1 概述（系統基本功能描述）本項目主要介紹一種單片機實現直流電機閉環轉速控制系統，該項目可以根據用戶設定電機的轉速，然后由單片機控制電機的轉速在設定的范圍內。該項目分為上位機的軟件實現和下位機的軟硬件實現，在上位機上可以設定電機的轉速和PID控制中的參數，下位機實現控制電機轉速為設定值。2 總體設計本系統以STC12C5A16S2單片機為核心，進行PWM斬波控制，以實現普通直流電機按設定速度運行。其中利用光電開關檢測普通直流電機的轉速，通過信號放大

2、和濾波電路，輸出到單片機閉環系統對信號進行處理，達到上位機對直流電機設置的速度，并實時顯示電機轉速。2.1 系統功能及技術指標（分類細化系統功能和技術指標）此單片機的直流閉環調速控制系統需要具有以下功能：1.上位機與單片機進行串口通信；2.通過上位機對直流電機的參數（速度）和控制參數（比例系數、積分系數、微分系數）設置；3.下位機能夠產生直流信號驅動直流電動機；4.下位機實現對直流電機的速度控制；5.檢測電路對直流電機的轉速檢測；6.實時在上位機顯示直流電機的轉速。2.2 系統構成（盡量采取圖示描述）電機轉速控制系統主要由上位機及下位機構成。上位機就是PC機，完成電機轉速系統速度設定和控制參數

3、的設定，實時顯示電機的轉速。下位機由電源、檢測單元，控制單元以及驅動電機單元組成。如圖2-1所示。圖2-1 電機轉速控制系統結構框圖2.3 主要設備及元器件選型（說明選擇依據）電機轉速控制系統主要的設備及元器件：綜合訓練1號電路板、STC12C5A60S2系列單片機、L298N電機驅動芯片、7805電壓轉換芯片、光電開關、發光二極管、電阻、電容、串行通信線、普通直流電機。2.4 系統核心處理策略（控制算法、信號處理方法等）電機轉速控制系統采用自制光電傳感器實時檢測反饋脈沖信號，經單片機處理獲得直流電機的實時速度，與給定速度比較得速度偏差e；速度偏差e，通過PID算法計算獲得所要求的PWM占空比

4、，形成PWM控制電壓驅動直流電動機運轉，直至偏差e為0，實現普通直流電機的速度調節。 在電機轉速控制系統中，對直流電機的速度的控制采用了常用的PID控制算法，即比例、積分、微分算法。一個系統要正常工作，起碼的條件是要保證系統的穩定性，即系統不產生持續的振蕩，甚至擴散的振蕩。衡量一個系統的控制品質還有其他一些指標，分為穩態指標和動態指標兩大類。穩態指標最重要的是穩態誤差，在本例中就是穩態下的速度誤差。動態指標主要包括：調節時間，超調量和振蕩次數。PID控制中的每一項對系統的性能會產生不同的影響。PID算法包括3項：比例項、積分項和微分項。比例控制是根據被控制量(在本控制系統中是電機的實時轉速)的

5、期望值與實測值之差(控制誤差)驅動被控對象(電機)；積分控制是根據控制誤差的積分去驅動被控對象；微分控制是根據控制誤差的微分(在數字系統中就是差分)去驅動被控對象。根據系統品質要求，為上述3個控制項選擇合適的比例常數、和并把它們綜合起來，產生一個綜合的控制作用，就構成了PID控制算法。在本系統中，我們將實際轉速值與預置轉速值比較，得出差值。單片機通過對該差值進行PID運算，得出控制量，再由單片機輸出控制參數，由PWM輸出電路改變電機兩端的有效電壓，最終達到控制轉速的目的。2.5 系統軟硬件功能劃分直流電機控制環節由轉速檢測環節、單片機控制環節、電機驅動電路以及上位機軟件組成。其中轉速檢測環節和

6、電機的驅動電路環節屬于該系統的硬件環節；而單片機控制環節和上位機軟件屬于該系統的軟件環節。下面對系統的硬件和軟件功能分別進行表述。2.5.1 系統硬件功能電機轉速控制系統中，系統的硬件功能主要有：電機轉速的檢測環節和電機驅動電路環節。電機轉速的檢測環節是目的是檢測電機的實際轉速，本系統是通過間接的方法獲得電機的轉速，它通過光電開關的打開與關閉這兩種狀態的交替次數計算出電機的實際轉速。電機轉速控制系統的電機驅動電路環節采用L298N驅動芯片產生電機驅動信號，直接驅動直流電機運行。由電機檢測環節檢測到的上一時刻的速度，與設定值作比較，得出速度偏差e，單片機內部對偏差信號e經PID運算后，輸出PWM

7、控制信號給驅動芯片L298N，根據PWM波形的占空比不同，施加在電機輸入端的電壓不同，從而達到對電機速度形成閉環控制。2.5.2 系統軟件功能電機轉速控制系統的軟件分為上位機軟件與下位機軟件。上位機軟件主要完成向下位機設置電機的設定速度；設置PID調節的比例系數Kp、積分系數Ki、微分系數Kd；顯示電機的實時轉速并繪圖。其軟件流程圖如圖2-2所示，圖2-3是上位機串口中斷服務程序流程圖。圖2-2 上位機軟件流程圖圖2-3 上位機串口中斷程序流程圖下位機軟件主要完成讀入檢測電路輸入的脈沖個數，間接計算出電機的實際轉速，然后根據PID算法計算出輸出的PWM波形的占空比，然后由PCA0模塊輸出PWM

8、波，這樣子就可以改變普通直流電機兩端的電壓，以實現控制電機轉速的目的。其流程圖如圖2-4所示，圖2-5是下位機定時器中斷流程圖，圖2-6是下位機串口服務程序流程圖。圖2-4 下位機軟件流程圖圖2-5 下位機定時器中斷程序流程圖圖2-6 下位機串口中斷程序流程圖2.6 其他（人機交互、結構設計等）上位機的界面是采用VC編寫，主要完成的功能有：設置PID調節的比例系數Kp、積分系數Ki、微分系數Kd；顯示電機的實時轉速并繪圖。其截面圖如圖2-7所示。圖2-7 VC編寫的上位機界面3 詳細設計直流電機控制環節由電源電壓轉換電路環節、轉速檢測環節、單片機控制環節、電機驅動電路以及上位機軟件組成。其中系

9、統的硬件環節有轉速檢測環節和電機的驅動電路環節；而系統的軟件環節有單片機控制環節和上位機軟件。下面對系統的硬件設計和軟件設計分別進行介紹。3.1 硬件設計硬件設計首先要確定系統的輸入輸出的，然后進行各個功能子系統的設計。3.1.1 輸入與輸出（確定輸入、輸出性質、數量和指標要求）在電機轉速控制系統中首先確定系統的輸入與輸出。把該系統分為電源電壓轉換電路、最小系統電路（單片機控制系統）、電機轉速檢測電路和電機驅動電路這四個子系統。其各個子系統的輸入輸出變量如下表所示。輸入變量輸出變量電源電壓轉換電路12V5V最小系統（單片機控制部分）5V電源轉速檢測的脈沖信號PWM波形電壓信號串口輸入信號電機控

10、制的使能信號電機轉速檢測電路5V電源轉速檢測的脈沖信號電機驅動電路12V電源PWM波形電壓信號電機電壓信號電機控制的使能信號表3-1 電機轉速控制系統的輸入輸出變量3.1.2 功能劃分（以框圖形式表示）硬件設計按功能劃分為四個部分：電源電壓轉換電路、最小系統電路（單片機控制系統）、電機轉速檢測電路和電機驅動電路。如圖3-1所示。圖3-1 下位機功能劃分示意圖3.1.3 電源電壓轉換電路（元器件選型、硬件原理及功能描述）電源電壓轉換電路主要是為電機轉速檢測電路提供+5V的電源，電壓轉換電路主要由LM7805電壓轉換芯片組成。此電路產生的+5V電源電壓穩定，可靠性高。此電路還包括系統上電指示LED

11、，通過它可以很方便的判斷系統是否上電。圖3-2 電源電壓轉換電路3.1.4 最小系統電路（單片機控制系統）最小系統電路（如圖3-3所示）包括：STC12C5A08S2芯片、MAX232電平轉換芯片、振蕩電路、電源單元、輸入輸出部分、通信電路及復位電路。芯片選擇宏晶所產的STC12C5A08S2型號的單片機，其功能齊全，性價比高，最重要的是，是在采用的是增強型51內核，指令兼容51，而且有ISP下載功能，只需用串口通信電路就能下載程序，免去了編程器。MAX232電平轉換芯片是RS-232標準串口設計的單電源電平轉換芯片，將電腦用的RS-232串口電平和單片機的TTL電平相互轉化的。在最小系統電路

12、（如圖3-3所示）中，該最小系統集成直流電源模塊（采用USB供電，直流5V電源），USB模塊，串口通訊模塊，STC12C5A16S2單片機，22.1184MHz晶振時序模塊等。圖3-3 單片機最小控制系統3.1.5 電機轉速檢測電路電機轉速檢測電路（如圖3-4所示）選擇價格便宜、功能單一的光電開關（GK105A）來實現對轉速的檢測。圖3-4所示電路中，R10起限流電阻的作用，當有光直射回來時，光電開關中的三極管導通，R11的下端變?yōu)榈碗娖?；?dāng)沒有光直射回來時，光電開關中的三極管不導通，R11的下端為高電平。圖3-4 電機轉速檢測電路3.1.4 電機驅動電路直流電機驅動電路的組成如圖3-5所示，

13、電機驅動電路主要由L298N驅動芯片組成。圖3-5 電機驅動電路L298N是一款單片集成的高電壓、高電流、雙路全橋式電機驅動，設計用于連接標準TTL邏輯電平，驅動電感負載（諸如繼電器、線圈、直流電機和步進電機）。L298N可以用來驅動兩個電機，但是在本設計中我們只用來驅動一個普通的直流電機。INPUT1輸入PWM波，INPUT2接低電平，使能端ENABLEA輸入高低電平，來驅動電機。其控制邏輯表如下：ENAIN1IN2電機運轉情況HHL正轉HLH反轉HHH剎停LXX停止表3-2 L298N邏輯關系由表3-2可知EnA為低電平時，輸入電平對電機控制起作用，當EnA為高電平，輸入電平為一高一低，電

14、機正或反轉。同為低電平電機停止，同為高電平電機剎停。3.1.6 系統原理圖及元器件清單系統的原理圖就是由以上的電源電壓轉換電路、最小系統電路（單片機控制系統）、電機轉速檢測電路和電機驅動電路這四部分組成，各個部分的原理圖見圖3-2到圖3-5所示。電機轉速控制系統的元器件清單如下表3-3所示：表3-3 電機轉速控制系統的元器件清單3.2 軟件設計電機轉速控制系統的軟件設計分為下位機控制程序設計、上位機顯示程序設計和傳輸?shù)臄?shù)據格式設計。3.2.1 下位機控制程序設計（以框圖形式表示，確定主程序框架）單片機控制軟件的功能主要有：?jiǎn)纹瑱C(jī)的初始化、計算電機的實時轉速、發送實時速度給上位機、根據PID參數

15、計算輸入信號的占空比、PCA0模塊輸出PWM波形、定時器中斷、PCA1模塊的捕獲電平上升沿中斷、串口中斷。其流程圖見圖3-4所示。圖3-4 單片機控制流程下位機軟件主要完成讀入檢測電路輸入的脈沖個數，間接計算出電機的實際轉速，然后根據PID算法計算出輸出的PWM波形的占空比，然后由PCA0模塊輸出PWM波，這樣子就可以改變普通直流電機兩端的電壓，以實現控制電機轉速的目的。圖3-5是下位機定時器中斷流程圖，圖3-6是PCA1模塊的捕獲電平上升沿中斷服務流程圖。圖3-7是下位機串口服務程序流程圖。圖3-5 下位機定時器中斷服務程序流程圖圖3-6 PCA1模塊的捕獲電平上升沿中斷服務程序流程圖圖3-

16、7 下位機串口服務程序流程圖3.2.2 上位機顯示程序設計上位機的軟件流程有：初始化界面及其參數、設置電機的轉速、設置PID參數、串口中斷。其流程如圖3-8所示。圖3-8 上位機軟件流程圖上位機的界面是用VC6.0編寫的。界面如圖3-9所示。圖3-9 VC6.0編寫的上位機界面上位機軟件主要完成向下位機設置電機的設定速度；設置PID調節的比例系數Kp、積分系數Ki、微分系數Kd；顯示電機的實時轉速并繪圖。圖3-10是上位機串口中斷服務程序流程圖。圖3-10 上位機串口中斷服務程序流程圖3.2.3 數據傳輸格式設計在電機轉速控制系統中涉及到上位機向單片機發送設置的電機轉速、設置PID參數，下位機

17、要向上位機發送電機的實時轉速，這就要設計他們之間的數據傳輸格式。下位機通過串口向上位機發送的數據只有電機的實時轉速，所以設計其格式為四個字節的數據包。其中第一個字節發送0xFF，數據發送的起始字節；第二位是電機實時轉速的高位字節；第三位是電機實時轉速的低位字節；第四位發送的數據是0x00，數據發送的終止字節。其結構如圖3-11所示。0xFF轉速的高字節轉速的低字節0x00圖3-11 下位機向上位機傳輸數據格式上位機通過串口向下位機發送的數據有：電機的啟動、電機的停止、PID的比例系數Kp、PID的積分系數Ki、PID的微分系數Kd、設置電機的轉速，所設計的發送數據包為五個字節，其中第一個字節是

18、數據的起始字節0xFF；第二個字節是所要設置數據的標號（電機啟動0x01，電機停止0x02，比例系數Kp0x03，積分系數Ki0x04，微分系數Kd0x05，電機的轉速0x06）；第三位是所要發送數據的高字節，第四位是數據的低字節；第五位是停止字節0x00。其結構如圖3-12所示。0xFF數據標號數據的高字節數據的低字節0x00圖3-12 上位機向下位機發送數據格式4 調試與測試在設計了電機轉速控制系統的硬件和軟件之后，就可以編寫軟件程序和焊接電路板。有了硬件電路板，就能夠進行軟件調試。4.1 調試（主要控制參數或策略確定方法、實驗結果、出現問題與解決方法）在電機轉速控制系統中，PID的參數影

19、響著控制精度，對于該系統，我選擇的PID參數如下所示：PID算法中的參數Kp是誤差放大倍數，Kp加大，使系統的動作靈敏，速度加快，穩態誤差減??；Kp偏大，振蕩次數加多，調節時間加長；Kp太大時，系統會趨于不穩定；Kp太小，又會使系統的動作緩慢。經過反復試驗，我的Kp選為15-30。Ki是調整控制精度的，Ki太小，系統超調量大，增大Ki可以消除穩態誤差，提高系統的控制精度。經調試，Ki選為20左右。Kd可以改善動態特性，Kd只有取得合適，才能使超調量較小，減短調節時間。本系統的Kd選為20左右。在系統的調試過程中，遇到了許多的問題，例如：（1）板子連接好后，單片機的輸出電平不一致，解決方法是將單

20、片機的地線和12V的外接電源的地線接到一起，達到公地的目的。（2）串口發送數據與接收數據的不一致，在發現問題之后，設置斷點，查看發送數據與接收數據，發現問題出現在自己設置的數據類上面，修改數據類型之后，串口發送數據正確。（3）還有就是協議的問題，沒有設置好，導致發送的數據無法接收，最后完善自己以前的協議內容，數據發送與接受正常，滿足自己的傳輸要求。4.2 測試（測試內容及結果）在調試完程序之后，基本保證程序能夠正常的完成所要求的基本功能之后，然后將程序下載到單片機里，用串口和PC機相連，聯調程序?；旧夏軌蚴闺姍C(jī)的轉速在設定的范圍內。在設置電機轉速在1300r/min時，控制效果如圖4-1所示。當設置為2000r/min時，控制效果如圖4-2所示。當設置為3000r/min時，控制效果如圖4-3所示。當設置為4000r/min時，控制效果如圖4-4所示。當設置為45000r/min時，控制效果如圖4-5所示。圖4-1 在設置電機轉速在1300r/min時，控制效果
