粵滬版九年級物理上冊153怎樣使用電器正常工作質量檢測練習題

1、15.3“怎樣使用電器正常工作”質量檢測練習題一、單選題1.電功率是表示( )A.電流做功快慢的物理量 B.電流做功多少的物理量C.電流做功的效率 D.電能轉化為其他形式能的多少的物理量2.如圖是通過額定電壓為 的小燈泡的電流隨它兩端電壓變化的關系，則關于該小燈泡下列說法中正確的是（ ）A. 小燈泡的電阻是一個定值 B.小燈泡的額定電流是0.3A C.小燈泡的額定功率是1.5W D.電壓為 時小燈泡的電阻是0.25.將“PZ22060”的燈泡接入電路中正常發光時,它消耗的電功率( )A. 一定大于60瓦 B. 一定等于60瓦C. 一定小于60瓦 D. 三種情況都有可能4.為了測定小燈泡的額定功

2、率，在具體實驗操作中，手和眼的分工應該是（ ） A.手移動變阻器的滑片，眼觀電流表B.手移動變阻器的滑片，眼觀電壓表C.手移動變阻器的滑片，眼看小燈泡是否發光D.手按開關，眼觀電流表5.一度電可以讓一盞25W的燈正常工作（ ）A、40h B、25h C、20h D、5h6.一只燈泡的額定電壓為220V，為了確定該燈泡的額定功率，下述方案中最佳者為（） A.接入220V電路中使之正常發光，再與有標記的燈泡比較亮度進行判斷B.在實驗室里用伏安法測出燈絲電阻，再用公式P=U2/R進行計算C.接入220V電路中，測出通過燈泡的電流強度I，再用公式P=UI進行計算D.直接與其它標有220V的燈泡從外觀上

3、比較確定7.下列家用電器的額定功率接近800W的是（ ）A.臺燈 B.電視機 C.電風扇 D.電飯鍋8.小明對新型LED燈帶很好奇，取一段剖開后發現，燈帶中的LED燈串聯后通過電源適配器接入照明電路的，他取下其中一只LED燈接在一節電池兩端沒有亮，對調電池正負極后亮了，用手試摸，點亮的燈幾乎不發熱以下推斷符合上述實驗事實的是（） A.LED燈主要是將電能轉化為內能 B.LED燈應用了半導體材料C.燈帶中一只LED燈斷路后其他燈還亮 D.單只LED燈工作電壓是220V9.標著額定功率是“60W”字樣的電器，可能是下面的哪一種（）A.電子表 B.彩電 C.電冰箱 D.家用微波爐10.圖中“+”、“

4、”分別表示電表的正負接線柱，可以測量R消耗的電功率的電路圖是（） A.B.C.D.11.關于電功，下列說法中正確的是（） A.用電器通電的時間越長，電流做的功一定越多。B.用電器兩端的電壓越大，電流做的功一定越多。C.通過用電器的電流越大，電流做的功一定越多。D.用電器消耗的電能越大，電流做的功一定越多。12.以下說法中正確的是（） A.電源是提供電能的裝置B.家庭電路中的電腦和電視是串聯的C.電流都是自由電子定向移動形成的D.家庭電路中的電能表是測量電功率的儀表13.下列說法中，正確的是（） A.電源的作用：是把電能轉化為其他形式能的裝置B.保險絲的作用：家庭電路中的電流過小時，保險絲會自動

5、熔斷從而切斷電路C.驗電器的作用：只能檢驗物體是否帶電D.地線作用：是防止漏電后電傷操作人員14.下列說法錯誤的是（）A.電源是將化學能轉化為電能的裝置 B.電熨斗是利用電流熱效應工作的C.保險絲由電阻率大 熔點低的合金組成 D.發電機是根據電磁感應現象制成的裝置15.把兩種不同的金屬片插入檸檬，制成“水果電池”用電壓表測量水果電池的電壓，如圖3所示下列說法錯誤的是( )A.水果電池把內能轉化為電能 B.水果電池把化學能轉化為電能C.金屬片A是水果電池的正極 D.此時電流從電流表的正接線柱流入，負接線柱流出二、填空題16.用電器正常工作的電壓叫做 _，用電器實際工作的電壓叫做 _ 17.一只電

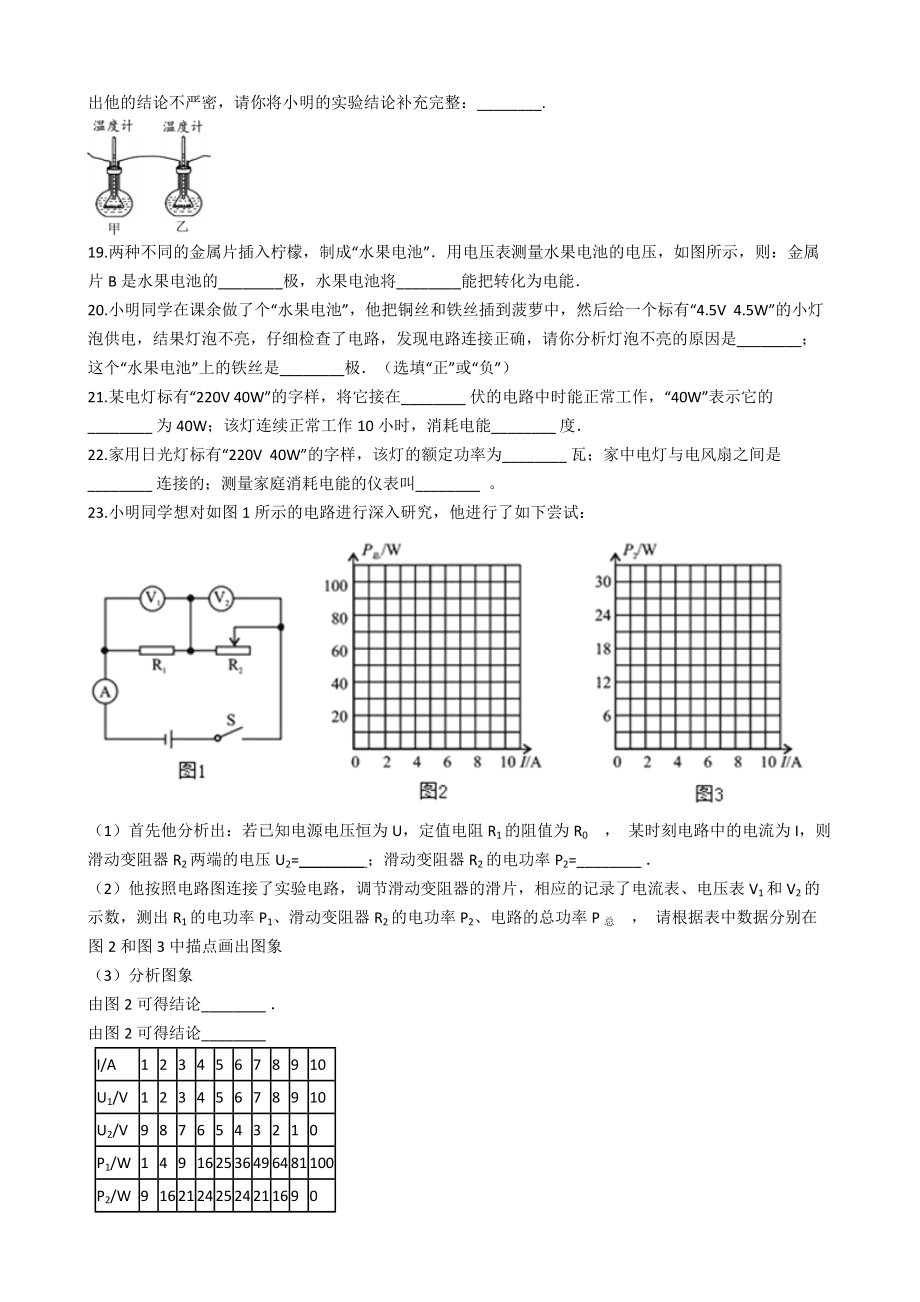

6、烙鐵的銘牌上標著“220V 100W”的字樣，它正常工作時，電壓是_V，電阻是_ 18.如圖是研究電流一定時，導體消耗的電功率與電阻關系的實驗裝置為方便比較導體產生的熱量，實驗中對甲、乙兩個燒瓶中所加煤油的要求是_；甲、乙兩個燒瓶中的電阻絲阻值不同，將它們串聯起來接入電路的目的是為了_.小明通過實驗得出：電阻越大，導體消耗的電功率越大小華指出他的結論不嚴密，請你將小明的實驗結論補充完整：_.19.兩種不同的金屬片插入檸檬，制成“水果電池”用電壓表測量水果電池的電壓，如圖所示，則：金屬片B是水果電池的_極，水果電池將_能把轉化為電能20.小明同學在課余做了個“水果電池”，他把銅絲和鐵絲插到菠蘿中

7、，然后給一個標有“4.5V 4.5W”的小燈泡供電，結果燈泡不亮，仔細檢查了電路，發現電路連接正確，請你分析燈泡不亮的原因是_；這個“水果電池”上的鐵絲是_極（選填“正”或“負”） 21.某電燈標有“220V 40W”的字樣，將它接在_伏的電路中時能正常工作，“40W”表示它的_為40W；該燈連續正常工作10小時，消耗電能_度 22.家用日光燈標有“220V 40W”的字樣，該燈的額定功率為_瓦；家中電燈與電風扇之間是_連接的；測量家庭消耗電能的儀表叫_ 。 23.小明同學想對如圖1所示的電路進行深入研究，他進行了如下嘗試：（1）首先他分析出：若已知電源電壓恒為U，定值電阻R1的阻值為R0 ，

8、 某時刻電路中的電流為I，則滑動變阻器R2兩端的電壓U2=_；滑動變阻器R2的電功率P2=_（2）他按照電路圖連接了實驗電路，調節滑動變阻器的滑片，相應的記錄了電流表、電壓表V1和V2的示數，測出R1的電功率P1、滑動變阻器R2的電功率P2、電路的總功率P總 ， 請根據表中數據分別在圖2和圖3中描點畫出圖象（3）分析圖象由圖2可得結論_由圖2可得結論_I/A12345678910U1/V12345678910U2/V9876543210P1/W149162536496481100P2/W91621242524211690P總/W10203040506070809010024.甲、乙兩燈的額定電

9、壓均為9V，測得其電流與電壓變化的關系圖像如圖所示，則甲燈的額定功率為_W；若將甲、乙兩燈串聯接入9V的電路中，通電10s，兩燈消耗的總電能為_J 25.某燈泡標有“220V 25W”的字樣，它表示的物理意義是_，這個燈泡正常發光時通過燈絲的電流是_A，燈絲的電阻是_，通電1min電流做的功是_J 三、實驗探究題26.小華做“測定小燈泡電功率”實驗，所用器材如下：電源（電壓保持不變）、電流表、電壓表（015伏量程損壞）、滑動變阻器、待測小燈（標有“0.2A”字樣）、電鍵S以及導線若干。小華先正確串聯實驗器材，然后將電壓表并聯在電路中。閉合電鍵后，移動變阻器的滑片，將測得數據記錄在下表中。小華在

10、分析、思考后，換用“50 2A”字樣的滑動變阻器，重新正確串聯電路，并將電壓表并聯在合適的電路兩端，且實驗步驟正確。閉合電鍵S后，觀察到此時電流表、電壓表的示數為0.1安、1.0伏。測定小燈泡電功率的實驗原理是：_。判斷小燈泡正常發光的方法是：_。求：小燈泡的額定功率_。（請寫出計算過程） 27.小明在進行“測量小燈泡電功率”的實驗時，實驗臺上給他提供的器材有：6V蓄電池、電流表（00.6A、03A）、電壓表（03V、015V）、“50、1A”和“10、1.5A”兩種規格的滑動變阻器，額定電壓為2.5V的小燈泡（正常發光時的電阻約為10）、開關各一個，導線若干 （1）為順利完成實驗，小明在實驗

11、中應選用規格為_的滑動變阻器 （2）請你用筆畫線代替導線，幫小明將圖甲的實物電路連接完整（要求：滑片P向右移動時，小燈泡變亮）（3）連好電路后，閉合開關，通過移動滑動變阻器的滑片，分別記下了多組對應的電壓表和電流表的示數，并繪制了UI圖象如圖乙所示根據UI圖象提供的信息，可計算出小燈泡的額定功率是_W，當加在小燈泡兩端的電壓為1.5V時，小燈泡的電阻是_（4）小明根據UI圖象中數據計算發現：隨著小燈泡兩端電壓的增大，燈絲的電阻_，你認為原因可能是_ 四、綜合題28.如圖所示，電源電壓為12 V，R0=60 ，滑動變阻器的規格為“50 2 A”，電流表的量程為“006 A”，小燈泡上標有“6 V 3 W”字樣不考慮燈絲電阻變化，并保證電路安全求：（1）S閉合，S1、S2都斷開，滑動變阻器接入電路的阻值范圍是多少？ （2）S、S1、S2都閉合，電路消耗的總功率最小值是多少？ （3）S、S1、S2都閉合，當電路消耗的總功率最大時，滑動變阻器接入電路的阻值是多少? 29.在“測定小燈泡額定功率”實驗中，小華同學用如圖所示的實驗器材進行了實驗，其中電源電壓保持6V不變，小燈泡的額定電壓為3.8V，小燈泡的燈絲電阻大約10，滑動變阻器的規格為“20 1A”。（1）請用鉛筆畫線代替導線，在答題紙上將圖甲的實物電路連接完整（連線不得交叉）。 （2）小華實驗中，移動滑片
