吊車吊裝方案

1、塔器填料檢修吊車吊裝施工專項方案編制：審核：批準：Xxxxxxxxxxxxxxxxx公司2019年7月12日一、工程概況1.1工程簡介1）工程名稱：xxxxx塔器填料裝填施工項2）建設單位：xxxxxxx3）施工單位：xxxxxxx4）工程地點：xxxxxxxx1.2工程范圍及內容裝置區脫重塔C-8601、樹脂原料脫重塔C-8602鑒定檢修，2具塔填料裝填施工項。二、編制依據2.1現行國家、行業規范及質量驗評標準； 2.2 法律法規及其它相關規定 中華人民共和國建筑法 中華人民共和國環境保護法 工程建設標準強制性條文 中華人民共和國招標投標法中華人民共和國合同法 2.3 施工及驗收應遵照的有關

2、規程規范： 1GB1102圓股鋼絲繩2.汽車起重機安全操作規程J1047-20103.GB6947建筑卷揚機實驗規范和方法4.GBJ232電器裝置工程施工及驗收規范5.JJ15建筑機械裝配通用技術條件項目經理：石國慶三、項目組織機構及關鍵人員、機具配備 3.1 施工組織機構圖：施工經理：蔣廷永安全工程師憨春林 資料員 盧福秀材料員 張雅敏預算員吳萍設備員 張武智安全工程師陳峰質量員李金華防腐班組電儀班組焊接班組管鉚班組土建班組3.2項目組織機構管理人員職責1）項目經理 項目經理是公司委派的該項目的法人代表，承擔合同的全部責任和義務，對該項目全過程管理負組織領導責任，對施工項目的進度、質量、成本

3、、HSE等負全責，項目經理負責組建項目經理部并領導全體工作人員對施工全過程實施策劃與控制，確保施工項目的進度、質量、成本按計劃實施，項目經理對合同的執行情況負全責，項目經理對工程質量終身負責。2）技術負責人 技術負責人在項目經理的領導下對施工項目的技術管理工作和施工質量負責；負責領導全部技術質量管理人員工作；專業技術負責人負責現場的技術質量管理工作；負責施工組織設計及施工技術方案的編制；負責施工過程的工序管理、工藝規范、過程控制及施工技術問題的處理；負責交工技術文件的收集整理工作；負責新技術應用的組織工作。3）施工員 施工員在項目經理的領導下對施工項目的進度、質量、安全負責。4）預算員 預算員

4、對施工項目的合同、費用、成本及財務工作負責。5）安全員 安全員在項目經理的領導下負責施工現場的安全、文明施工管理工作；負責本項目消防設施和消防器材的維護保養和管理工作；負責現場環境保護和成品保護管理工作。6）材料員 負責材料計劃的編制工作，負責材料的限量發放；負責對材料、設備的進貨及使用的質量檢查。7）質量員 負責編制項目檢驗計劃。檢驗計劃內容應包括檢驗主要質量控制點級別、抽檢方案、檢驗方法和手段、檢驗標準、檢驗記錄和檢驗報告的要求；負責質量檢驗計劃的編制和現場的施工質量監督控制工作；負責建立施工質量跟蹤檔案，其內容包括有關文件、圖紙、質量合格證、試驗報告、質量自檢單、工序施工記錄、不合格品報

5、告單和通知單處理情況等；負責現場質量跟蹤檢查，如發現工程質量問題，責令其返工或返修，直至達到設計要求；負責檢查和確認工序交接、隱蔽工程，并簽證工序交卡及隱蔽工程記錄，做為工程進度質量簽證的依據；負責在施工過程中，對現場施工進行跟蹤檢查。配合公司及業主的要求，對工程進行聯合檢查；定期對各單位的質量情況進行通報，分析和講評；負責配合甲方和監理公司，進行現場質量檢查和簽證；負責匯總項目部各參戰單位的質量情況，作出質量統計；負責分項、分部工程質量核定和單位工程質量評定；對違反規定的單位和個人，按質量管理考核細則執行處罰。3.3施工人員及機具安排計劃 根據工程施工內容和專業特點，本工程除管理人員外準備投

6、入的施工人員的工種和人數統計如下：3.3.1勞動力配置計劃工 種卷揚機操作工電工防腐工架子工普工數 量2名2名622名注：根據本工程實際進展?fàn)顩r，可做適當調整。3.3.2主要施工機具設備計劃一覽表序號名稱、型號單位數量備注1客貨車 輛12防爆軸流通風機臺43防爆手鉗把14配電盤個15電纜線米2006充電式防爆大燈臺2712-24#防爆扳手套28充電式防爆頭燈 個109防爆對講機臺410防爆撬棍個111防爆活動扳手把112滾筒刷（大、中、?。┌讶舾?3生命繩條214軟梯架315對講機臺61617181920 四、施工方案4.1輪式吊車吊裝填料施工方案4.1、1主要工程量：使用2臺80T或50T噸

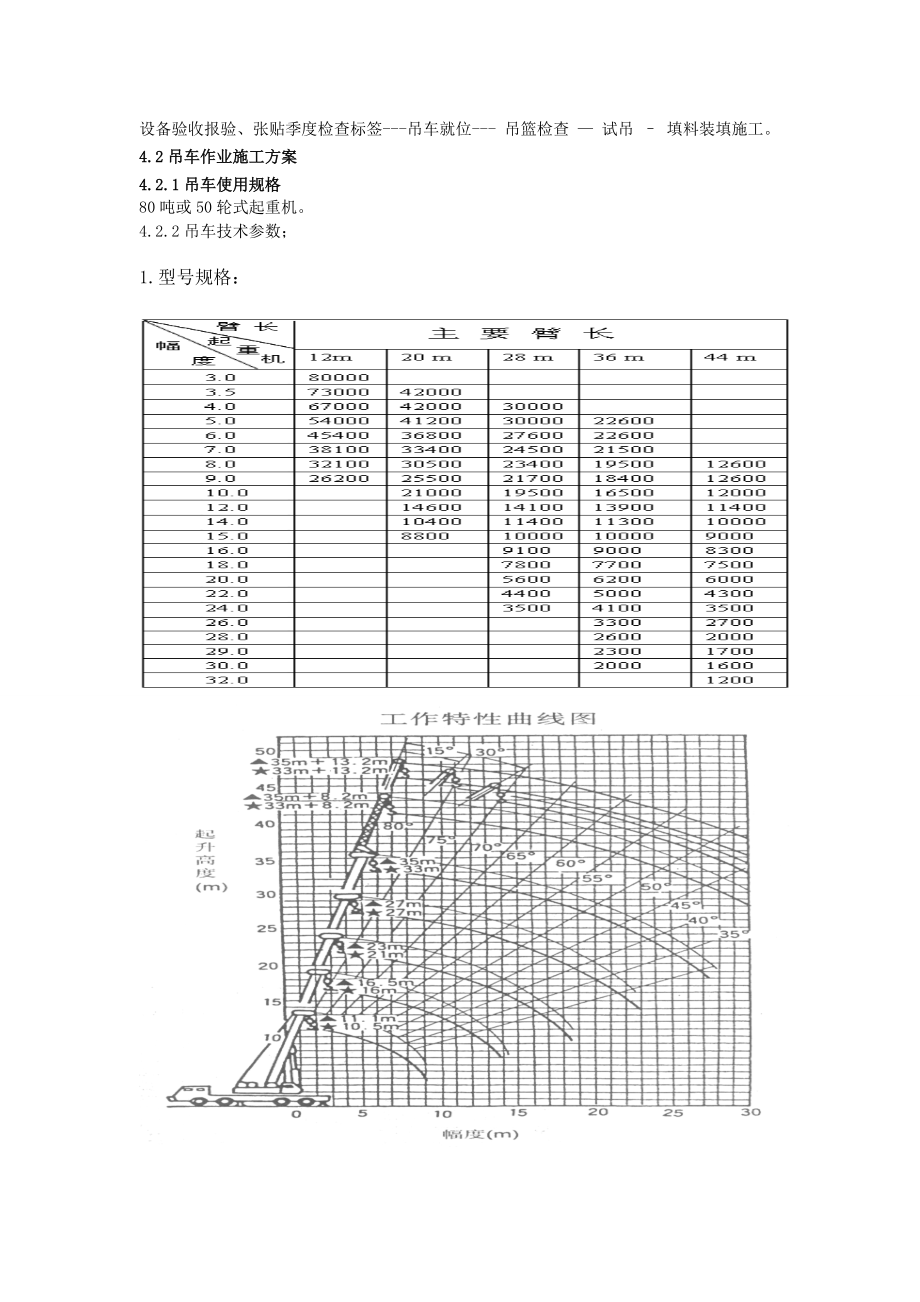

7、吊車用于吊裝脫重塔C-8601、樹脂原料脫重塔C-8602、C8切割塔C-8101、抽提蒸餾塔C-8301鑒定檢修，填料拆除、安裝施工。4.1.2主要施工工藝流程：吊車吊裝使用步驟；設備驗收報驗、張貼季度檢查標簽-吊車就位- 吊籃檢查 試吊 填料裝填施工。4.2吊車作業施工方案4.2.1吊車使用規格80噸或50輪式起重機。4.2.2吊車技術參數；1.型號規格：4.2.3施工步驟；塔器檢修以吊車吊裝吊籠至塔器人孔口，裝填滿填料后吊裝下運至地面，由施工人員卸貨至塑料墊板，用叉車裝運槽車運至清洗場地高壓水清洗。五、技術要點1.安裝及吊裝前進行安全技術交底2.電動卷揚機應安在平坦、開闊、前方無障礙物的

8、地方，操作人員能直視整個吊裝過程，同時又可接受指揮信號3.卷揚機安裝位置要離開吊裝中心第一個導向滑子不小于20米的地方，卷揚機的繩子要按順序排開不能纏繞在一起。4.卷揚機固定應可靠，嚴禁傾覆、移動、用地貓和柱基等作為錨固點，捆扎卷揚機底座的鋼絲繩子要從兩側引出，以防底座受力后移動。5.用調整導向滑位置的方法，使?fàn)恳摻z繩從卷筒地面水平的卷入卷筒。6.嚴禁超負荷使用卷揚機吊裝。7.在使用前應檢查卷揚機的機械裝置和電器系統，機械裝置應潤滑充分動作靈活。聲音正常。特別是制動器應松緊適度，制動可靠，電氣系統絕緣良好，控制開關操作靈活，切換正確無誤。8.吊裝區域要有警示繩，嚴禁無關人員進入。9.焊縫必須

9、符合JJ12.3的規定。對主要受力結構的焊縫必須按設計要求進行質量檢查。10.鉚釘和螺栓連接10.1鉚釘和螺栓連接應符合GB3811的規定。10.2采用高強螺栓連接，應該按設計技術要求處理并用專用工具擰緊。操作10.3在常規作業使用的操縱件，應裝在司機操作方便的地方。10.4設置操縱件時應考慮使司機操作位置盡量遠離圖1中陰影所示的區域。如操作位置在此區域內，則必須采取措施以保護司機安全。10.5卷揚機在額定載荷內工作時，各操縱件的操作力及操作行程應不大于表1的規定。表1操作力及行程操作方式操作力行程mm手動20060010.6卷揚機的額定拉力于125KN時應設置排繩器。11.鋼絲繩11.1卷揚

10、機用鋼絲繩應符合GB1102的規定，并應有檢查合格證。11.2鋼絲繩的安全系數應不小于5.11.3鋼絲繩卷繞在卷筒上的安全圈數應不少于3圈。鋼絲繩末端固定應可靠，在保留兩圈單獨狀態下，應能承受1.25倍的鋼絲繩額定拉力。11.4鋼絲繩的繩端固接鋼絲繩應選用與直徑相應的形套、編插、楔形套、繩卡、壓制接頭、壓板等固定。繩端固接強度見表2繩端固接形式固接強度備注編插75%-95%楔形套65%-70%繩卡80%-85%壓板100%注明固接強度是指鋼絲繩固定部位承受的拉力相當于鋼絲繩破斷拉力的百分?jǐn)?shù).a. 采用編插固接時，編插部分的長度不得小于鋼絲繩直徑的20倍，并不得小300mm。編插部分應捆扎細鋼絲

11、繩見圖2a表2編插和繩卡的繩端固接。b采用繩卡固接時，繩卡數量與鋼絲繩直徑有關，見表3.工作繩卡數量不得少于3個，此外還應在尾端加一個安全繩卡。繩卡間距不小于鋼絲繩直徑的6倍，繩頭距安全繩卡的距離不小于140mm,并用細鋼絲繩捆扎。繩卡滑鞍放在鋼絲繩工作時受力的一側，U型螺栓扣在鋼絲繩的尾端，不得正反交錯設置繩。鋼絲繩受力前固定繩卡，受力后再度緊固。表3 與鋼絲繩直徑匹配的繩卡數鋼絲繩直徑MM1010-2021-2628-3637-40最少繩卡數目34567注繩卡數目中未包括安全繩卡。六檢查及維護：A應防止鋼絲繩由于損傷、腐蝕、或其他物理、化學條件的性能降低：B切斷鋼絲繩時，應有防止繩股散開的

12、措施;C安裝鋼絲繩時，不應在不潔凈的地方拖拉，也不應繞在其他物體上：從卷筒或鋼絲繩卷上拉出鋼絲繩時，應采取防止鋼絲繩打壞、扭結、彎折、和亂繩。鋼絲繩應防止劃、磨、碾壓和過度彎曲：鋼絲繩應有良好的潤滑，根據使用情況確定潤滑周期，做到定期潤滑。D鋼絲繩的檢驗和報廢應符合GB5972的規定。七安全防護措施及操作規程1、卷揚機應設置在遠離危險區域地點，周圍無障礙物，視線清晰。2、安裝時機座必須平穩牢固，設置可靠的地錨，并搭設工作棚。工作棚必須符合防雨、防火、和抗沖擊的要求?？刂崎_關箱、卷揚機、接地裝置及電源線安裝完畢后，必須經過安檢部門檢查合格后掛牌使用。3、卷揚機操作人員必須經過相關專業培訓，培訓合

13、格后執證上崗，嚴禁無證操作卷揚機，更不準他人代開。4、工作前檢查卷揚機與地面固定情況、防護設施、電氣線路、制動裝置和鋼絲繩全部合格后方可啟動。5、卷揚機的卷筒中心線距離第一個導向輪應保持水平距離15米以上，并且不準使用開口式、有裂紋的導向輪。6卷揚機正式使用前，應對卷揚機年進行標準檢驗，檢驗內容包括空載、動載、超載。7、卷揚機制動設施上的襯墊應防止受潮和沾染油污，如遇打滑、失靈要立即停車，進行調試修理。8、卷筒上的鋼絲繩不能有破損、老化現象，并且在卷筒上要排列整齊，不能有重疊和斜繞現象，如有問題應立即停車進行修理，嚴禁在卷揚機時用手、腳去拉、踩鋼絲繩。9、卷揚機在使用時鋼絲繩至少在卷筒上保留三

14、圈以上，防止鋼絲繩與卷筒脫離，由卷揚機至被托或起吊的物體之間敷設的鋼絲繩，應設有警戒繩。在工作時要設有專人監護，嚴禁有人跨越正在工作的卷揚機。10、卷揚機在運轉期間，操作人員不得擅自離開工作崗位。11、作業中如遇停電時，應立即切斷電源，并卸掉被托或起吊的物體。12、卷揚機在使用后要進行清潔、維護和保養，檢查潤滑情況，保證設備以后的運轉安全。八、質量控制檢驗及其保證措施：8.1質量方針，目標1）質量方針:以品質滿足用戶期望；2）質量目標:工程驗收合格率100%；實現一次驗收成功；爭創用戶滿意工程；3）具體質量目標： 單位工程一次檢驗合格率 100%8.2質量保證體系：項目經理是工程質量第一責任人

15、，項目部總工程師（即質保工程師）對工程質量負直接領導責任，項目部技術質量辦公室是日常質量管理工作的辦事機構，使質量保證體系和工作機構一體化，確保質量體系與施工活動有效同步運行，確保施工過程中整個質量活動得到有效控制。質量保證體系圖如下：8.3質量保證措施：1）建立完善的質量保證機構，以總質保師為首，下設專業質量責任師，質量檢驗員，分別控制施工質量；隊質檢員，班組質檢員負責執行質量管理要求。2）質量保證工作做到標準化，質量保證過程程序化，質量記錄文件化。3）明確質量保證體系的責任，質量記錄要明確記錄好施工過程中的實施人、檢查人、無論哪個環節出問題，都可以追溯責任人的責任。4）在施工過程中從施工準

16、備、材料驗收到整個施工，嚴格抓好全過程施工控制，確保質量目標的順利完成；5）實行質量責任制，項目經理是工程質量第一責任人，對工程質量負直接領導責任，各專業分公司經理是該專業施工工程質量第一責任人，技術質量辦要抓好各崗位質量責任的落實和考核；6）在施工過程中抓好全過程的質量工序控制，嚴格執行“三級檢查”，每道工序的質量監督，實行自檢、互檢、專職檢，合格后方可轉入下道工序。貯罐各主要部位的組裝的幾何尺寸要進行復檢監督檢查。7）質量檢查要做到做到“三定一高”，即：定期檢查、定期整改、定期總結評比，一高是高標準。8）對施工人員經常進行質量意識教育，樹立“百年大計，質量第一”的思想。9）接受建設單位、設

17、計單位和質檢部門的監督，施工質量不符合要求無條件返工，認真聽取他們的意見。10）嚴把材料質量關，所有貯罐工程材料，必須有材質證明書或復驗報告，施工中不得使用任何不合格的材料，拉運至現場的材料，應上鋪下墊。8.4材料進場驗收為了把住質量和數量關，材料進場時必須根據進料計劃、送料憑證、質量保證書或產品合格證，進行材料的數量和質量驗收；驗收工作按質量驗收規范和計量檢測規定進行；驗收內容包括品種、規格、型號、質量、數量、證件等；驗收要做好記錄、辦理驗收手續；對不符合計劃要求或質量不合格的材料應拒絕驗收。九HSE及應急處置方案9.1工程HSE方針、目標方針：安全第一，預防為主，真誠追求卓越。目標：零事故

18、，零傷害，零環境污染。9.2煉建公司HSE方針、目標方針：安全第一，健康至上；關注環境，清潔生產。目標：零事故，零傷害，零環境污染。 無違反HSE法律、法規事件； 全員HSE教育培訓率100%； 特種作業和關鍵崗位人員體檢率100%； HSE管理組織機構HSE小組組 長：項目經理副組長：安全總監、專職HSE管理人員成 員：項目部相關人員，各作業隊、班組安全員。項目部安全保證體系組長：項目經理（項目安全第一責任人） 公司安全環保部安全工程師（項目安全負責人）施工各作業隊安全員項目部安全員：（具體負責人） 相關職責項目經理：按照“誰施工，誰負責”的原則，負責本次施工全面HSE管理工作，對施工過程中

19、發生HSE問題負全責。 安全員：負責辦理各種作業票證及措施方案的審批手續，對作業人員進行施工前安全教育，解決施工現場HSE問題。按照行業施工管理標準規定及監理單位和業主的有關要求，切實把職業健康安全、衛生、環境工作抓緊抓好，對施工期間發生的HSE問題負責。 施工技術員：努力搞好施工組織，加強對施工現場及作業人員的安全監督和HSE管理，經常進行安全技術交底，嚴格票證施工，處理和解決好現場安全問題。作業隊、班組安全員：負責施工中的具體HSE管理，堅持召開班前會，加強人員思想教育，不斷提高安全意識和工作責任心，嚴格執行行業標準規范和各項規章制度，及時發現解決處理問題，做到自己不帶頭違章，積極組織人員

20、按時完成任務，對施工期間發生的HSE問題負責。HSE管理流程及控制要點施工現場安全控制管理項目部在工程開工前組織有關人員進行調查和風險評價，對該工程項目可能發生的危害進行預測、評價，并提出風險削減和控制措施。項目部采用適當?shù)姆椒ㄗR別在工程施工中可能產生的重要危險、有害要素及周圍環境對施工人員的危險有害因素及影響。項目部針對識別出的危害采取必要的措施來控制危害的發生。項目部根據施工現場的自然環境，施工中采用的施工工藝、設備、設施、組織結構、資源條件及其活動、產品和服務的所有方面，確定出對項目健康、安全、環境可能造成的危害和影響。項目部應組織有關人員對施工技術、職業安全、環境、設備機具操作等已確定

21、或已識別的危害進行歸納整理和必要的施工前交底，并填寫記錄。項目部針對已確定的危害因素和影響，采取風險控制和削減措施。施工現場健康控制管理工程開工前，項目部應針對施工場地的自然環境及作業條件，組織施工人員進行健康知識培訓，教育員工學會自我健康保護意識，有傳染病者不得進入施工現場。項目部配備緊急救護藥箱，對出現的輕度外傷等情況進行簡單處理。保證受傷人員能夠安全、快速送往醫院救治。項目部要加強對施工人員常見病、流行病、傳染病防治的健康教育，掌握自救、互救與急救的有效方法。項目部應合理安排施工計劃，堅持勞逸結合，作業期間施工人員嚴禁飲用酒精類飲料及違法藥品。每天睡眠應保證8小時以上。施工作業人員要穿戴

22、勞動防護用品，避免施工中意外情況引起的危及作業人員健康的事件發生。 施工現場安全防護管理安全帽:安全帽表面不得有裂紋。一個完整的安全帽應有帽殼、帽箍、頂襯、后箍、下領帶。投入使用的安全帽必須在檢驗有效期內，否則不允許使用。施工用電管理 按安全檢查標準要求，工地應采用TNS系統（電器設備保護零線與工作零線分開的系統）。電器設備金屬外殼必須與專用零線連接。專用保護零線應由工作接地線、配電零線或一級漏電保護器電源側的零線引出。1）接零保護保護零線不得裝設開關或熔斷器。保護零線應單獨敷設，不得另做它用，重復接地線和電器設備正常情況下不帶電的金屬外殼應與保護零線連接。保護零線除必須在配電箱處重復接地外還

23、應在線路中間和末端做重復接地，接地電阻不大于10。2）三級配電兩級保護三級配電是在總配電箱下設分配電箱，分配電箱下設開關箱，開關箱下設用電設備。開關箱應由末級配電箱供電。兩極保護是指除開關箱必須設漏電保護器外，總配電箱和分配電箱中必須有一級設漏電保護器，形成兩極保護。開關箱內的漏電保護器額定漏電動作電流應不大于30mA，動作時間應小于0.1s。使用于潮濕和有腐蝕介質場所的漏電保護器應采用防濺型產品。其額定動作電流不大于15mA，額定動作時間應小于0.1s。3）配電箱與開關箱 總配電箱位置應考慮便于電源引入、靠近負荷中心、減少配電線路、縮短配電距離。分配電箱應考慮用電設備分布狀況，分配電箱與開關

24、箱距離力求縮短（不得超過30m），開關箱與用電設備距離應盡量縮短，與固定設備距離不得超過3m。開關箱裝設位置應具有較好的環境和足夠的空間通道。4）電器裝置控制電源的閘刀、熔斷器應安裝在配電箱內，并與設備容量相匹配。開關箱應滿足“一機、一閘、一漏、一箱”的要求。10.3.6施工機具管理施工機具進場驗收：進入施工現場的機具在安裝后使用前，必須經安全部門檢查驗收。傳動部位的安全防護：各種機械的傳動部位應進行安全防護。防護裝置類型根據傳動方式的不同進行設置。要求在傳動危險部位設置防護罩，在危險部位加以封閉，避免人體及工具、工件、衣物等絞入。防護罩一般用薄鋼板、鋼絲網、鋼板網等金屬材料制成，材料應能夠滿

25、足防護要求。HSE風險管理措施風險類別產生要素可能發生事故的因素采取對策及執行的措施執行者高處墜落人腳手架搭設不合格正確搭設腳手架并嚴格履行驗收與交接制度專業技術人員作業人員不正確使用安全帶嚴格按規定佩帶安全帶HSE監督員身體不適合高處作業作業前嚴格進行身體檢查HSE監督員作業人員未接受安全技術交底嚴格履行作業前安全技術交底制度專業技術人員安全檢查和監督不到位認真進行定期檢查與每日巡檢HSE監督員未按規定辦理高處作業票嚴格票證作業制度HSE監督員環境安全網架設不合格按規定架設安全網并檢查驗收HSE監督員大風或雷雨天氣嚴禁大風或雷雨天進行高處作業項目經理上下通道打滑作業前應檢查和清理作業通道上的

26、雨水、冰雪等施工班長夜間作業光線不足合理架設夜間照明設備施工隊長材料安全帶不合格采購合格的安全帶，不是用損壞的安全帶供應安全網不合格采購合格的安全網，不是用損壞的安全網供應腳手架材料不合格采購或租賃合格腳手架材料，不使用損害的腳手架材料供應安全技術措施未進行安全技術交底嚴格執行安全技術交底制度工程管理部長腳手架搭設不合理按施工需要搭設腳手架專業技術員安全網架設不合理按施工需要搭設安全網專業技術員臨邊防護設施不合理在臨邊架設防護欄桿HSE監督員物體打擊人不佩帶安全帽正確佩帶安全帽HSE監督員上下拋擲物品上下傳遞物品應用繩具、工具袋等HSE監督員未接受安全培訓和交底認真接受入場三級教育和專項安全交

27、底HSE監督員/專業技術員環境危險區域無警戒線危險區域嚴格按規定設置警戒線和警示標識HSE監督員交叉作業無隔離帶認真架設安全網并定期進行維護HSE監督員材料安全帽不合格采購合格的安全帽 供應安全網不合格采購合格的安全網供應部長機具設備吊車超載作業嚴格執行吊車作業規程起重班長吊車狀況不好吊車嚴禁帶病作業起重班長吊裝繩具不合格正確選用吊裝繩具，不使用破損的繩具起重班長安全技術措施未進行安全技術交底嚴格執行安全技術交底制度工程管理部長安全措施不到位嚴格按照HSE規章制度設置安全措施工程管理部長觸電人違章作業嚴格按照用電作業規程進行作業HSE監督員不穿絕緣鞋作業時穿合格的絕緣鞋HSE監督員不帶絕緣手套

28、作業時佩帶合格的絕緣手套HSE監督員未經安全教育嚴格入場三級安全教育制度HSE監督員無證上崗嚴禁無證上崗HSE監督員環境雨天作業雨天作業時應有防雨設施HSE監督員材料使用不合格電纜購買合格的電纜供應人員電纜老化及時更換老化的電纜供應人員機具設備使用不合格的電氣設備購買合格的電氣設備供應人員未正確安裝漏電保護器按規定安裝漏電保護器HSE監督員安全技術措施未進行安全技術交底嚴格執行安全技術交底制度施工工程師安全措施不到位嚴格按照HSE規章制度設置安全措施施工工程師機械傷害人不按規定佩帶防塵眼鏡打磨物品時按規定佩帶防塵眼鏡HSE監督員違章操作卷揚機遵守卷揚機作業規程HSE監督員環境夜間施工照明不足合

29、理配置夜間照明設施項目經理材料使用不合格的砂輪片購買合格的砂輪片供應人員機具設備使用無防護罩的設備旋轉設備應配置防護罩HSE監督員設備帶病作業作好設備檢查維修工作，確保設備完好項目經理安全技術措施未進行安全技術交底嚴格執行安全技術交底制度施工工程師安全措施不到位嚴格按照HSE規章制度設置安全措施施工工程師射線輻射人作業人員不穿防護服作業時按要求穿戴防護服HSE監督員誤入射線作業區域探傷作業時提前告知相關單位探傷班長環境作業區域離人太近無關人員撤離作業現場施工隊長機具設備邊界警報器失靈更換警報器項目經理探傷設備防護層損壞及時作好設備檢查與維修工作項目經理安全技術措施未進行安全技術交底嚴格執行安全

30、技術交底制度施工工程師安全措施不到位嚴格按照HSE規章制度設置安全措施施工工程師火災人違章動火嚴格動火作業規程HSE監督員環境夏季高溫易燃、易暴物品嚴禁暴曬HSE監督員物品混裝易燃、易暴物品應分開存放供應人員違章使用電器設備嚴格遵守用電管理制度和用電作業制度HSE監督員機具設備電器設備不合格采購合格的電器設備，正確使用電器設備供應人員滅火用具不合格按規定配備滅火器材，采購合格的滅火器材供應人員安全技術措施未進行安全技術交底認真進行防火安全技術交底施工工程師防火措施不到位嚴格遵守用電管理制度和用電作業制度，切實作好防火工作施工工程師交通事故人酒后駕車嚴禁司機酒后駕車HSE監督員疲勞駕駛嚴禁司機疲

31、勞駕車HSE監督員車輛超速嚴格遵守廠內和廠外交通規則HSE監督員環境路況不好精力集中、慢速行駛、不超載HSE監督員人物混裝嚴禁人物混裝HSE監督員機具設備車況不好及時進行車輛維修、保養工作，確保車輛完好項目經理安全技術措施未進行安全技術交底認真進行安全行車技術交底施工工程師防火措施不到位嚴格遵守廠內和廠外交通規則，切實作好防火工作施工工程師防腐作業人身體不適防腐作業人員作業前檢查自己的身體狀況HSE監督員未按規定佩戴防毒面具防腐作業前必須戴好防毒面具，特別是罐內防腐及有限空間內的防腐HSE監督員未辦理作業票防腐作業前必須辦理作業票，無票嚴禁進行防腐作業HSE監督員未按規定設立監護人防腐作業時必

32、須設立專職監護人，特別是有限空間內的防腐HSE監督員材料油漆不合格必須使用正規廠家油漆，油漆必須有合格證及檢驗證書HSE監督員人物混裝現場倒運油漆時嚴禁人物混裝HSE監督員火災油漆要分類擺放、要保持良好的通風并設有滅火器等消防器材。禁止在油漆擺放處周圍吸煙。要有專人監護看管。設警示牌。HSE監督員安全技術措施未進行防腐安全技術交底認真進行防腐安裝技術交底工程管理部安全措施不到位嚴格執行集團公司六大禁令和施工現場的各項管理規定HSE監督員9.3施工現場文明施工及環保措施1）嚴格遵守執行用火、用電的各項操作規章制度；監護人、滅火器或其它消防器材不到位，不進行動火作業。2）進入施工現場人員按要求穿勞

33、保服、皮鞋、戴好安全帽。3）在罐頂作業必須設置生命繩，安全帶掛在生命繩上。4）施工作業前，發現設備有異?，F(xiàn)象立即停止使用，待檢查排除故障后再使用。5）施工現場的設備、機器、材料及其它物品按指定位置擺放，禁止亂堆亂放，施工廢料要按規定地點分類堆放，嚴禁亂扔亂堆，要做到工完料盡場地清。6）施工過程中，安全責任人責任到位，勤檢查，發現違章現象立即處理解決。7）安全教育常抓不懈，使職工牢固樹立“安全第一，預防為主”的思想。8）所有入廠人員必須按照大發展要求有人身意外傷害保險。9）高空作業應系好安全帶，必要固定，安全帶要高掛低用，以防發生墜落事故。10）腳手架搭建，拆移等要由專業人員進行。架板必須用絲鐵

34、捆扎結實，并實行檢查掛牌制。確保腳手架牢靠，安全。11）起吊作業必須要有專人持證指揮，無證人員不得隨意指揮吊車起吊。12）各種用電設備堅持一機一閘的接發，由電工負責接線，嚴禁個人私自接線，確保用電的安全。9.4環境保證措施1）拉進施工現場的各種材料擺放要整齊，標牌清晰。2）嚴禁管材擺放在公路，造成道路不通暢。3）工機具擺放要符合現場需要，不能隨意亂放。4）施工中要做到禮貌待人，語言文明。5）每天要對現場的衛生、垃圾進行打掃清理，集中倒入指定的垃圾箱。6）生活垃圾和工業垃圾要分類擺放。7）廢料要統一收集堆放。8）加強人員的管理，防止破壞草坪，樹木等植被。9）項目結束后，要做到工完、料盡、場地清。

35、9.5應急處置方案應急處理1）報警：火警：119 急救中心：120報告：事故發生后，應按作業人員、班組長、現場負責人、公司領導、上級安環部門逐級匯報，并聯絡報警，組織急救：施工現場應急信息小組組 長：李學平 組 員： 阿布力克木 2）應急指揮成立應急指揮小組，負責在緊急情況下的指揮組織，各施工隊、班組為應急小分隊，負責緊急狀態的組織、實施和執行應急調遣任務。3）現場應急指揮職責負責對任何緊急情況做出反應，有權調動所有財物和人力；負責指揮應急小組成員采取應急措施；緊急情況結束后，進行調查分析和收集事件報告4）應急小分隊緊急趕赴事故現場，聽從組長和現場領導的指揮。5）醫務人員協助應急小組工作，對受

36、傷人員提供緊急救助。事故報告a事故發生后應填寫一份事故調查表并及時交給上級。b發生嚴重事故（包括人員死亡、重傷及財產損失嚴重等事故）時應立即向領導報告，并在24小時內向上級主管部門作書面報告。9.6應急要求及原則：1）應急搶救原則：以人為本、搶救為先，保護財產和環境，防止事態擴大。2）應急處置原則:首先疏散無關人員，搶救遇險人員，最大限度減少人員傷亡。3）采取控制措施，防止事態擴大4）及時報告險情動態5）分析判斷現場及時劃定危害范圍6）及時增援，最大限度降低災害損失和人員傷亡9.7應急反應程序：1）火災應急程序在施工現場和居民區發生火災時，最早發現火情人迅速發出警報，項目經理和HSE現場監督員

37、聽到警報后，立即趕赴現場，組織滅火應急小分隊，落實火災地點，火勢大小，同時斷開著火區電源開關，在有可能的情況下，用滅火器撲救。項目經理根據火情，撥打“119”火警電話或者緊急向公司工程管理部匯報，報警時應說明火勢大小、類型、詳細地點、行車路線等。項目經理根據火情，下達滅火命令 ，并組織人力，分工搶救。施工隊長組織人員集合的同時，項目經理組織當班人員為滅火撲救支隊，急救人員準備急就用具待命。當火情較大時，應采取控制或隔離的方法等候?qū)I(yè)的消防隊來滅火。撲救支隊負責疏散無關人員到安全的地帶，同時警戒著火現場，并安排人員到施工現場的岔道口帶領消防車進入著火現場。當火勢被撲滅，確認安全后，方可恢復工作。2）人身
