地下連續墻工字鋼接頭施工技術

1、 地下連續墻工字鋼接頭施工技術 摘要：本文以廣州海珠區某工程為例，主要介紹地下連續墻工字鋼接頭的設計方法、施工技術及相關技術措施。本工程地下連續墻通過將各槽段分開施工，使得槽段施工難度降低，大大提高了連續墻施工的效率。關鍵詞：深基坑、接頭、工字鋼、泡沫板、黏土包、旋噴樁0引言 隨著建筑行業的持續發展，地下連續墻在房建、地鐵等大型深基坑工程中得到了越來越廣泛的應用。近年來地下連續墻呈大深度、大厚度的發展趨勢。但是對于超深地下連續墻，應用傳統的施工方法會遇到很多困難，甚至難以實施。采用連續墻槽段分開施工的方法，雖然大大提高了連續墻施工的效率，但同時連續墻接頭處滲水的機率也大大增加，如何有效的防止地

2、下連續墻工字鋼接頭處滲水的問題將成為施工過程的重中之重。1工程概況 本工程位于廣州市海珠區工業大道南石溪新大圍，基礎土層分別為淤泥質土、中砂層、黏土、粉砂質泥巖（包括全風化巖層、強風化巖、中分化巖層），設計地下連續墻深約25m，屬于超深地下連續墻，墻體穿透各層巖層并嵌入全風化巖中。連續墻總長325m，兩墻合一，墻厚1000mm。連續墻基底埋深約25m，墻頂標高-1.2m。采用C35水下商品砼，垂直主筋采用HRB400，水平主筋采用HRB335，每幅設四品桁架，鋼筋連接采用直螺紋連接。連續墻共分59個槽段，其中4直角墻，2個轉角墻，2個T型墻，每段長2.056m，墻身長約23m。設計為機械抓斗成

3、槽、鋼筋籠和工字鋼整體連接下再澆筑混凝土，形成地下連續墻。2施工難點 工字鋼接頭處形式由于受到兩端工字鋼的約束，首開幅鋼筋籠呈剛性整體，在下放的過程中易因成槽垂直度偏差的影響而無法放下，深度越大越容易出現卡籠現象，難以放至設計標高，處理的措施往往是以連續墻的施工質量為代價，導致連續墻滲水嚴重，而地下連續墻的接頭處滲水的問題，則是施工難點的重中之重。3地下連續墻接頭施工方案 本工程針對接頭處易滲水的問題主要采取了如下措施： （1）地下連續墻工字鋼接頭 本工程基坑四周邊坡支護采用地下連續墻，槽段之間采用工字鋼接頭，工字鋼截面尺寸H708*350*6*6，一期直線型槽段連續墻水平鋼筋與工字鋼焊接在一

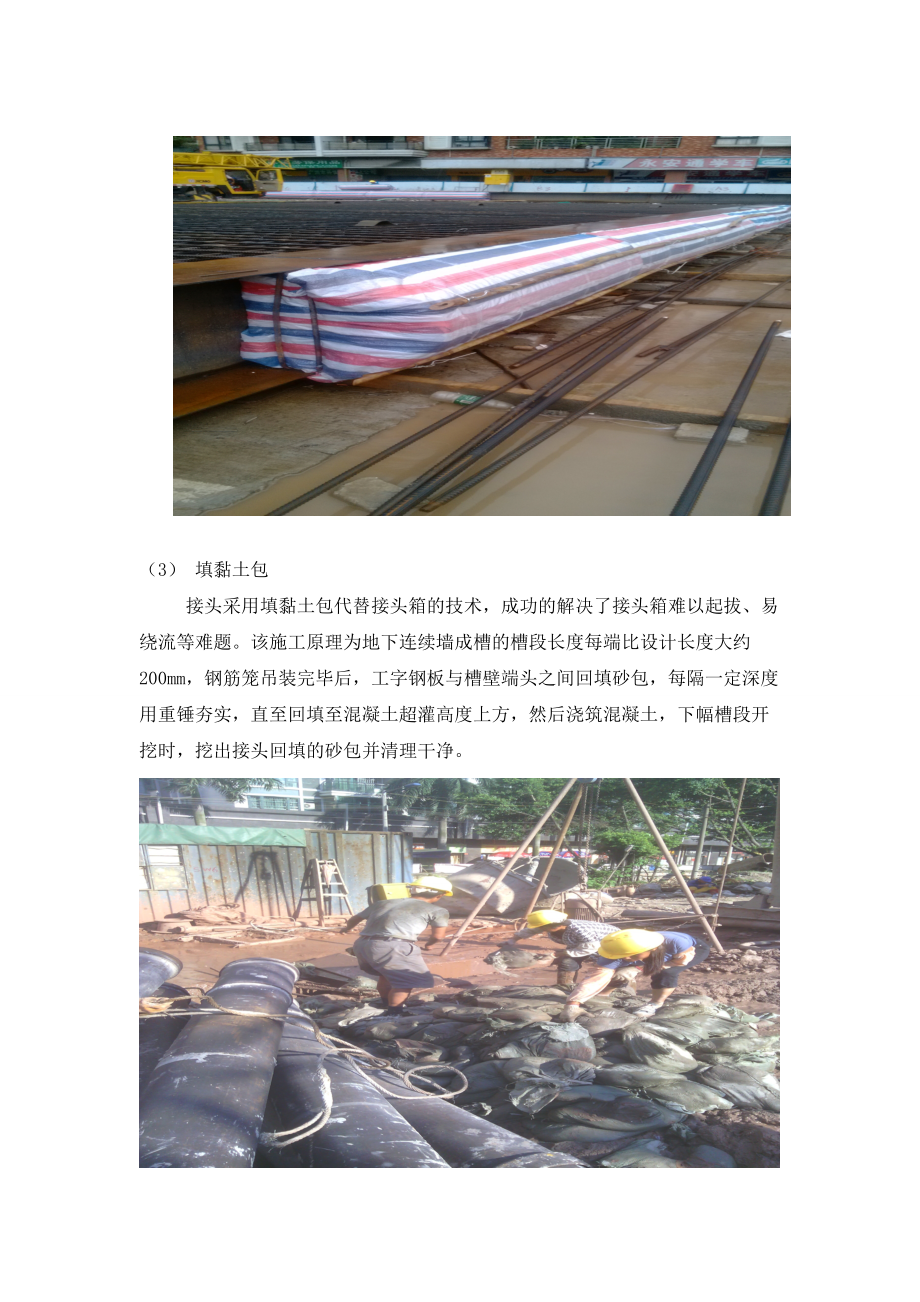

4、起，二期直線型槽段連續墻水平鋼筋無需與工字鋼進行焊接，只需滿足在連續墻跳槽法施工過程中緊挨臨近一期槽段的工字鋼即可，具體示意圖如下： 地下連續墻工字鋼接頭與其他接頭相比具有如下優點：能夠有效傳遞基坑外土、水壓力和豎向力整體性好抗?jié)B路徑長，在一定程度上起到了防水、抗?jié)B的作用。（2）泡沫板 在制作好的鋼筋網兩端焊接好工字鋼，并綁扎好端頭塑料泡沫板，在頂端用鋼筋焊接固定，泡沫必須綁扎牢固，在“工”型鋼的腹板處預留穿絲孔，并用薄板壓緊泡沫表面，防止因浮力過大，鐵絲拉斷泡沫而造成泡沫的脫落。同時，在泡沫塑料外包一層無紡布，以防止混凝土從工字鋼側面縫隙繞流，具體示意圖如下：（3） 填黏土包 接頭采用填黏土

5、包代替接頭箱的技術，成功的解決了接頭箱難以起拔、易繞流等難題。該施工原理為地下連續墻成槽的槽段長度每端比設計長度大約200mm，鋼筋籠吊裝完畢后，工字鋼板與槽壁端頭之間回填砂包，每隔一定深度用重錘夯實，直至回填至混凝土超灌高度上方，然后澆筑混凝土，下幅槽段開挖時，挖出接頭回填的砂包并清理干凈。（4） 雙管旋噴樁為了確保圍護結構止水效果，除了在連續墻施工中確保連續墻的施工質量外，本工程在連續墻成樁后基坑開挖前，在連續墻接頭部位設置600400旋噴樁止水，每個接頭位置設置2根，樁芯間距為400mm。旋噴樁埋設深度為穿透砂層以下不少于1m。雙管旋噴樁的原理是使用雙通道的二重注漿管，把二重注漿管放置放

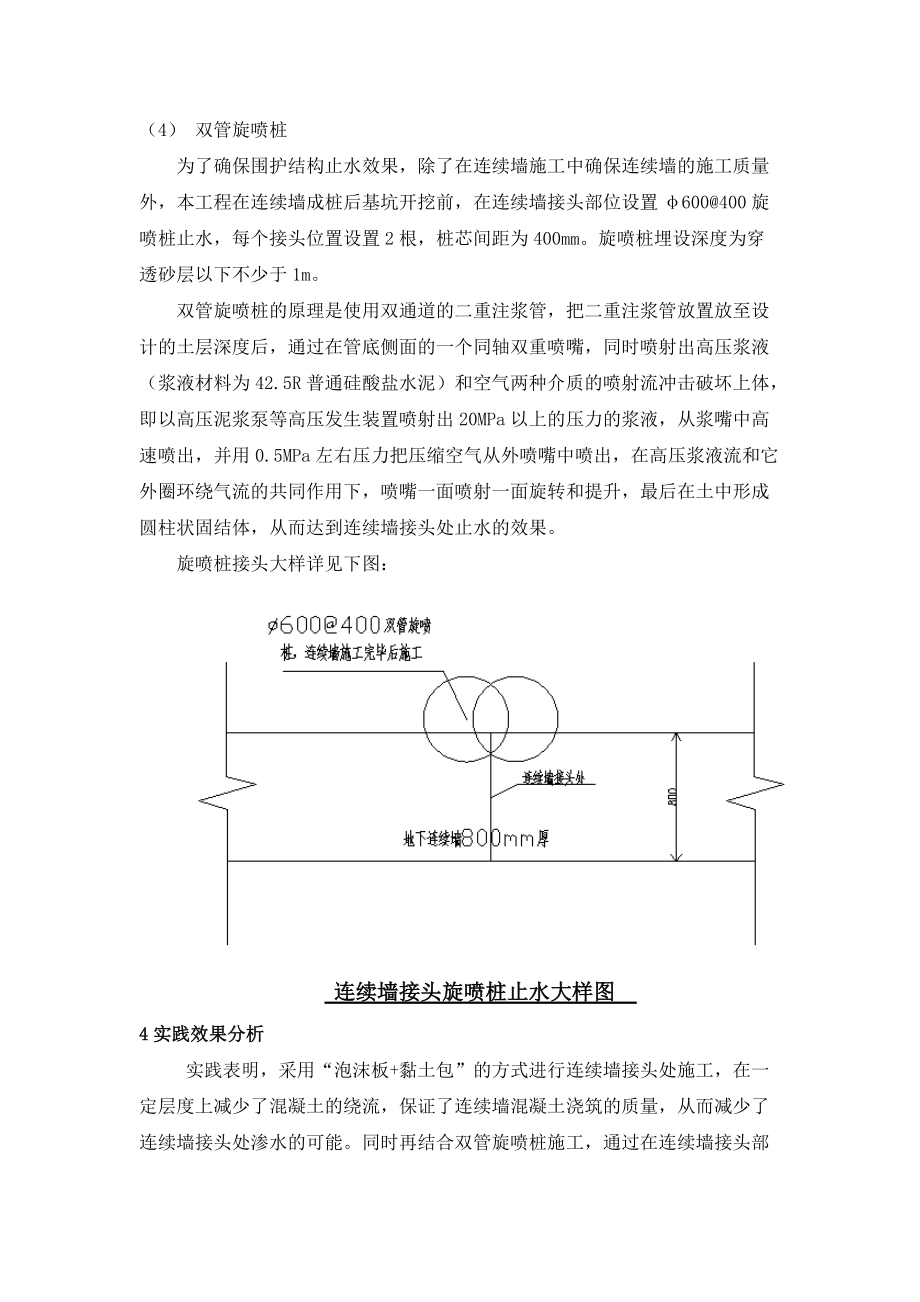

6、至設計的土層深度后，通過在管底側面的一個同軸雙重噴嘴，同時噴射出高壓漿液（漿液材料為42.5R普通硅酸鹽水泥）和空氣兩種介質的噴射流沖擊破壞上體，即以高壓泥漿泵等高壓發生裝置噴射出20MPa以上的壓力的漿液，從漿嘴中高速噴出，并用0.5MPa左右壓力把壓縮空氣從外噴嘴中噴出，在高壓漿液流和它外圈環繞氣流的共同作用下，噴嘴一面噴射一面旋轉和提升，最后在土中形成圓柱狀固結體，從而達到連續墻接頭處止水的效果。旋噴樁接頭大樣詳見下圖： 連續墻接頭旋噴樁止水大樣圖 4實踐效果分析 實踐表明，采用“泡沫板+黏土包”的方式進行連續墻接頭處施工，在一定層度上減少了混凝土的繞流，保證了連續墻混凝土澆筑的質量，從而減少了連續墻接頭處滲水的可能。同時再結合雙管旋噴樁施工，通過在連續墻接頭部位設置600400旋噴樁，待普通硅酸鹽水泥固結后形成的圓柱狀固結體，成為了連續墻接頭處防滲水的另一道強有力的屏障，有效的解決了地下連續墻接頭處滲水的隱患。5結束語 本工程地下連續墻已于2013年9月施工完成，經土方開挖完畢后，個別連續墻接頭處工字
