油氣長輸管線的安全可靠性分析

1、油氣長輸管線的安全可靠性分析風險是一些人們所不希望發生的事件的可能性，它由發生這類事件的可能性及其后果的嚴重程度兩方面組成。管線系統的風險既包括由于管線的事故所導致的直接風險，也包括了間接的商業上的風險。油氣長輸管線的完整性評估是保證服役管線安全可靠運行的必不可少的工作，風險評估是它的一個重要組成部分。我國目前油氣長輸管線已有接近2萬公里，而且隨著我倒國民經濟的發展，如“西氣東輸”等，還會建成更多的長輸管線，井且在不太長的時間內會形成全國性的油氣長輸管網。因此，開展對油氣長輸管線的風險評估分析，進行風險管理，是一項亟待解決的重要問題。本節下面即圍繞風險評估、風險優化分析、風險管理等問題，概括地

2、做些初步介紹。一、管線系統的風險評估風險是危險轉變?yōu)楝F(xiàn)實的概率及造成的損失程度的綜合。它由危險事件出現的概率及危險發生后造成的損失和影響兩部分組成。風險評估是根據管線系統的有關資料和信息，對事故的概率及其造成的影響和結果所進行的綜合評估。風險評估可以根據得到的風險值，綜合考慮各方面的因素，為重大決策提供依據。目前國內外在工程上采用的風險評估方法可分為兩大類，即量化分析法及模糊評分法，今具體介紹如下。1 管線系統風險的量化分析法它是先將整個管線系統劃分出管段；然后利用概率模型對由于不同原因造成的事故的頻率或概率，分段進行評估；再將整個管線系統看成是一個串聯系統，根據各個因素引起管線系統發生事故率

3、（頻率或概率）之和，求出整個管線系統的總事故率；隨后，利用后果模型，評估事故引起的經濟上的、人身安全及環境影響上的后果，將三種后果綜合起來，得出總的后果，再將總后果與總事故率相乘，即可得出管線系統的總風險值。1） 風險值的計算模型風險值是指事故出現的概率與事故出現的后果損失大小的乘積。今給出其計算模型如下：（1）單項事故的風險值。設以Ri為第i種事故的風險值，Pi為第i種事故出現的概率（或頻率）；Ci為第i種事故的后果損失（可以人民幣表示），則R=PiXCi對于油氣長輸管線來說，事故通?？煞殖桑和飧g、內腐蝕、第三方破壞、土壤移動、設計（材料）因素、系統安全因素及應力腐蝕裂縫等7類，這也就是說

4、i=1,2,3,，n,而n=7。（2）某段管段的某項事故的風險值。設整個管線系統共劃分成m段，而第j段管段的第i項事故的風險值為Rij，則可寫出Rij=Pij乂CijPij為第j段管段的第i項事故的概率；而Cij則為該段出現第i項事故后的后果損失。（3）整個管線系統的總風險值。設以Rs代表此總風險值。當管線共劃分成m管段時，則mnmnRs=ZRRj=Z£PjxCjj=1i/j4i42）事故發生的概率從目前國內外油氣長輸管線工程界來看，一般均將管線系統的事故劃分成7大類。它們各類事故發生的概率，應該通過大量統計數據得出，但根據國外墨西哥PGPB石油及天然氣管道公司提供的數據，可供進行風

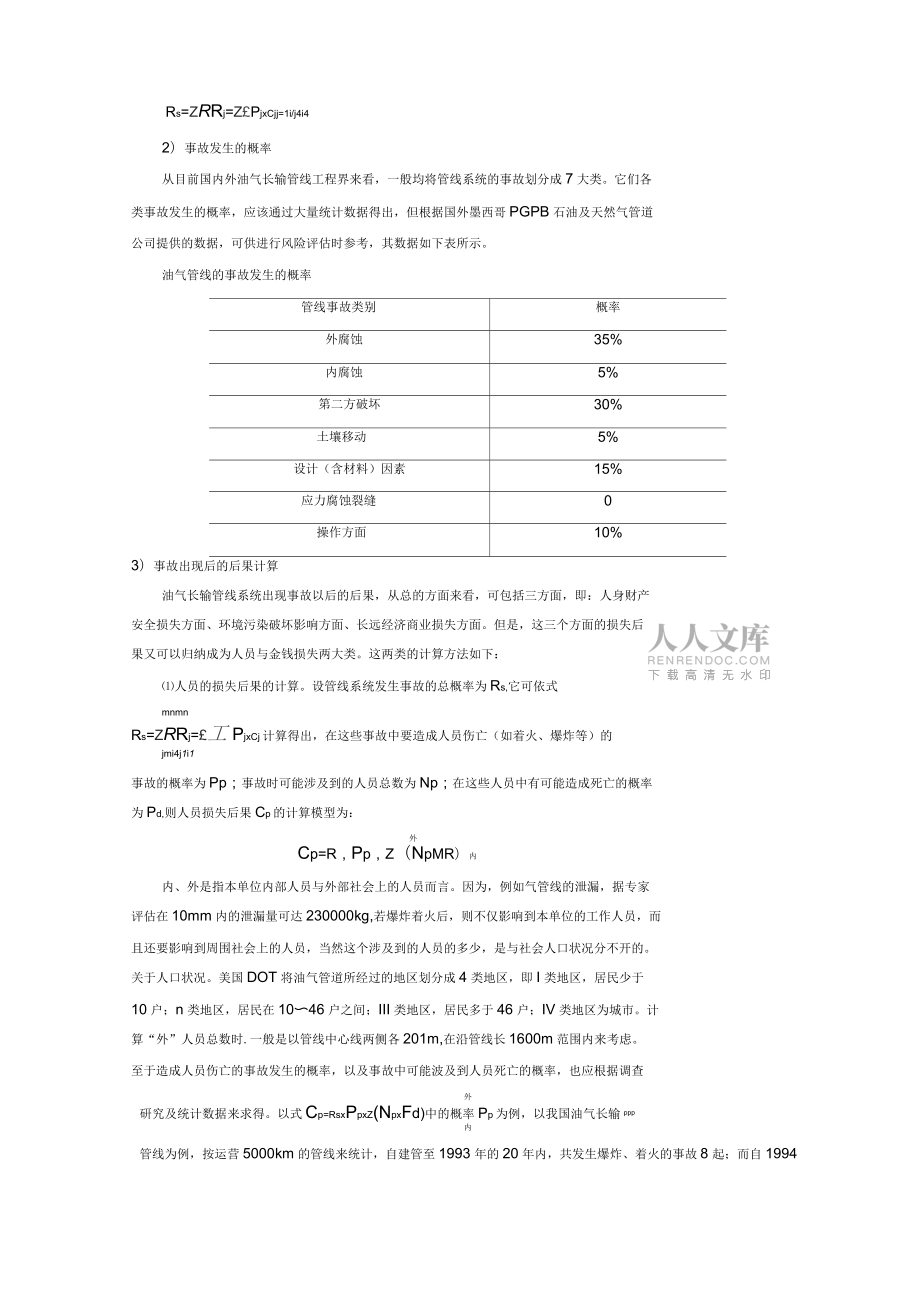

5、險評估時參考，其數據如下表所示。油氣管線的事故發生的概率管線事故類別概率外腐蝕35%內腐蝕5%第二方破壞30%土壤移動5%設計（含材料）因素15%應力腐蝕裂縫0操作方面10%3）事故出現后的后果計算油氣長輸管線系統出現事故以后的后果，從總的方面來看，可包括三方面，即：人身財產安全損失方面、環境污染破壞影響方面、長遠經濟商業損失方面。但是，這三個方面的損失后果又可以歸納成為人員與金錢損失兩大類。這兩類的計算方法如下：人員的損失后果的計算。設管線系統發生事故的總概率為Rs,它可依式mnmnRs=ZRRj=£工PjxCj計算得出，在這些事故中要造成人員傷亡（如著火、爆炸等）的jmi4j1i

6、1事故的概率為Pp；事故時可能涉及到的人員總數為Np；在這些人員中有可能造成死亡的概率為Pd,則人員損失后果Cp的計算模型為：外Cp=R，Pp，Z（NpMR）內內、外是指本單位內部人員與外部社會上的人員而言。因為，例如氣管線的泄漏，據專家評估在10mm內的泄漏量可達230000kg,若爆炸著火后，則不僅影響到本單位的工作人員，而且還要影響到周圍社會上的人員，當然這個涉及到的人員的多少，是與社會人口狀況分不開的。關于人口狀況。美國DOT將油氣管道所經過的地區劃分成4類地區，即I類地區，居民少于10戶；n類地區，居民在1046戶之間；III類地區，居民多于46戶；IV類地區為城市。計算“外”人員總

7、數時.一般是以管線中心線兩側各201m,在沿管線長1600m范圍內來考慮。至于造成人員傷亡的事故發生的概率，以及事故中可能波及到人員死亡的概率，也應根據調查外研究及統計數據來求得。以式Cp=RsxPpxZ(NpxFd)中的概率Pp為例，以我國油氣長輸ppp內管線為例，按運營5000km的管線來統計，自建管至1993年的20年內，共發生爆炸、著火的事故8起；而自1994年至1997年10月就發生了11起。這樣，若以每年、每公里管線發生的次數來做為事故率Pp,則11Pp=0.0005=0.55%(最低值)50004,11一或Pd=11一=0.0005=0.55%(最高值)p50004因此，概率Pp

8、可以考慮自0.008%0.055%之間取值。至于人員死亡的概率Pd通常標準中要求為每年每1000km是0.0001%。為了便于確定事故的發生的概率Pi見式R=PjXCi,下表還給出了我國及其它國家的一些統計數據，供參考。下表中，中國的油管線是19701990年共20年的統計，氣管線是四川氣管線自19691990年的統計；歐洲輸油管線是19861990年的統計，輸氣管線是19701986年的統計；美國的油管線是19821991年的統計，氣管線是19701984年的統計；俄羅斯只有輸氣管線的數據，是19811990年的統計。其中，歐洲的輸氣管道的統計數據中，因事故次數的統計是以次/(km-a)表示

9、的事故率，故未在表中列出。國內外一些油氣管線的事故統計數據事故類別事故次數，次占總事故的百分比，中國歐洲美國俄羅斯中國歐洲美國俄羅斯油管氣管油管氣管油管氣管氣管油管氣管油管氣管油管氣管氣管外腐蝕134211352397224821.313.5527.6615.9027.516.933.0內腐蝕465229.676.9第三方破壞5261958131441278.314.2040.4250.5230.653.516.9管材1519119813191002.412.2623.406.985.222.513.3施工3841656.126.4513.378.6地面運動74.3焊接54812.810.8誤

10、操作12921072220.54.265.62.9設備190421730.32.22.3其它702224964374011.13.874.2612.7826.15.3還應當指出，在計算人員損失后果時，對風險貢獻最大的因素應為事故發生的概率及周圍人口狀況兩個因素，應盡量提高它們的精確度。（2）經濟的損失后果的計算。經濟損失的后果一般均以金錢來表達。計算時應解決下列問題:單項經濟損失的計算。應將事故發生后涉及到的經濟項目，逐項折合成錢來計算。現以美國對于處理一次油氣管線事故的花費為例，給出以每米管線損失的美元數表示的經濟損失，如下表所示。美國油氣管線事故的經濟損失項目花費費用，美兀試壓400管內檢

11、測500第二方花費75全部更換管段21000各項經濟損失的權重。計算出單項經濟損失后，不是直接相加而得出總的經濟損失，而是應該考慮各項經濟損失的權重系數，將其與相應的各項經濟損失相乘之后，再相加。至于權重系數的確定，它是根據統計數據，由專家評定。例如上表所示的各項損失費用中，管線內檢測這一項的加權系數可取0.2。再例如在管線系統總損失中三項損失的權重，按照墨西哥油氣管線公司（PGPB）的統計如下表所示。管線系統總損失中的各項所占比例事故后果項目名稱權重人口影響40%環境影響35%商業影響25%上表中，環境影響是指油氣管線的氣體或液體介質在事故時發生泄漏后，對環境污染所造成的后果損失；人口影響是

12、泄漏或爆炸、著火時所造成的人員損失的后果；商業影響是指商業經營者在事故發生后導致的短期及長遠的經濟損失。此三項之和.即應為管線總損失。（3）損失后果汁算的步驟?，F(xiàn)以油氣管線的流體泄漏為例，給出其分析與計算后果的步驟的框圖。如圖所示。自圖中可看出，其步驟如下：確定有代表性的流體及其性質；選擇一套孔洞的尺寸，以得到風險計算中的后果的可能范圍；估算流體可能釋放出的總量；估計潛在的流體釋放率（kg/10min）:確定釋放的類型（持續態或瞬態），以制訂模擬擴散及其后果的方法；確認流體的最終相（液態或氣態）；確定潛在的由于釋放受影響的區域面積及人口狀況；分別計算燃燒或爆炸的經濟后果損失、毒害人員的經濟后果

13、損失、環境污染的經濟損失、生產中斷等商業經濟損失，再考慮人口、環境、商業三方面的權重后疊加得出總損失費用。2.模糊評分法上面介紹的量化分析法，其優點是分析比較客觀，可以得出較具體的、較精確的定量結果。但是，也可以看出，此法是比較復雜的，進行分析計算還是存在不少困難。因此，目前在油氣管線工程上常用的是W.KentMuhlbauer提出的管線風險評分法。評分法是將管線系統引起事故的影響因素分為：腐蝕、設計、第三方破壞和操作等四大類，并且將它們假設成為相互獨立的，然后，按照最壞的情況進行評分，還要結合輸送介質的危險和影響面，得出相對風險數，風險數越大，表明風險越小。這種評分法，系統完整、應用方便。作

14、者提出的模糊評分法的想法是既要利用W.KentMuhlbauer提出的評分法的比較完整、比較成熟的優點，又要運用模糊數學中模糊綜合評判法的適于解決具有模糊性問題的特點，將兩者結合起來，進行油氣管線系統的風險評估。因為風險本身就是既具隨機性，又有模糊性，危險的發生具有隨機性，危險的后果的評估沒有明晰的界定，是有模糊性的。而且，評分本身也是在一個區間內，具有模糊性。所以，筆者認為采用模糊評分法進行油氣管線系統的風險評估是一種可行的方法。下面圍繞棱糊評分法的幾個主要問題介紹如下。1）因素集以及評價集的分級管線系統引起事故的原因，在W.KentMuhlbauer提出的評分法中，將其歸結為：腐蝕、設計、

15、操作和第三方破壞等四大類，這是一個集合，可稱之為因素集。而對這些因素引起事故的可能性大小的評價，在評分法中是以得分多少來表達的，它也是一個集合，可稱為評價集。因為各個因素的影響大小是不容易以確定性量來表達的，具有模糊性，所以在模糊數學的模糊綜合評判法中即以模糊語言量詞來表達，例如“很大”、“較大”“較小”等。同樣，在評價集中對于引起事故的可能性大小的評價，也是有模糊性，也應該用模糊語言量詞來表達。這樣，這兩個集合就都可以以模糊語言量詞，分成：“很大”、“大”、“較大”、“中等”、“較小”、“小”、“很小”等7個量級來表述。根據模糊數學中關于模糊語言量詞的隸屬函數的描述。即可分別寫出這7個量級的

16、隸屬函數如下：“很大”=0,0,0,0.07,0.35,1.0T“大”=0,0,0.04,0.16,0.99,0.98T“較大”=0,0.03,0.11,0.83,0.83,0.11T“中等”=0,0.15,1.0,0.53,0.08,0.0T“較小”=0.27,1.0,0.27,0.05,0.01,0.T“小”=1.0,0.53,0.08,0,0,0T“很小”=1.0,0.3,0,0,0,0T這樣，若根據W.KentMuhlbauer給出的各個因素的評分的上、下限之間，將其劃分成6個相等的區間，則上式中相應某個模糊語言量詞評語的矩陣中的每一個元素，即應為對應這6個評分區間的隸屬度。例如，內腐

17、蝕的評分是015分，即上限為15,下限為零分，將其6等分，則應為：02.5,2.55.0,5.07.25,7.2510.0,10.012.50,12.515.0。若經專家根據影響管線內腐蝕的因素，如介質腐蝕性程度以及管線內保護層情況等，給出一個這些因素對內腐蝕的影響“較大”的模糊語言量詞的評語，則按照上式中的“較大”的隸屬函數，即可求得對應上述6個等分區間的隸屬度為：0,0.03,0.11,0.83,0.83,0.11。這樣，按照最大隸屬度原則，083為最大隸屬度，即內腐蝕的影響應依對應0.83隸屬度的7.2510.0或10.012.5來評定，顯然，以評定為10分為最佳。2)單個因素的模糊綜合

18、評估因為引起管線事故的原因是多個，而每一個原因又為多個影響因素所制約，所以評估管線引起事故的可能性大小，應先從一個因素開始，按照模糊綜合評估法來評估，這就叫做單個因素的模糊綜合評判。上面舉出的對內腐蝕這個單個因素的評價，已經是屬于單個因素的模糊綜合評判的例子。歸納這個例子的評判方法，可得出單個因素的模糊綜合評判方法的進行步驟是：(1)劃分單個因素評分上下限間為6個等區間。例如上面將內腐蝕評分的015分，劃分成6個相等區間。(2)給出各個影響因素的模糊語言量詞評語。例如影響內腐蝕的因素有：介質腐蝕性、管線內保護層狀況等，分別給出它們對內腐蝕的影響，如介質腐蝕性的影響“較大”，管線內保護層的影響“

19、中等”。(3)給出各個影響因素對單因素評價的隸屬度。例如，介質腐蝕性的影響“較大”，因而對內腐蝕的評價的6個區間的隸屬度分別為：0,0.03,0.11,0.83,0.83,0.11。而管線內保護層的影響“中等”，對內腐蝕評價6個區間的隸屬度則分別為：0,0.15,1.0,0.53,0.08,0.00。(4)考慮因各個影響因素貢獻不同的加權系數。例如，對內腐蝕的評價中，介質腐蝕性與管線內保護層狀況這兩個影響因素的貢獻大小不同，若前者貢獻稍大，則可取加權系數的=0.6,而32(管線內保護層狀況)=0.4。但必須使Z颯=1。i1(5)列出模糊關系矩陣計算對評價的綜合隸屬度。設模糊關系矩陣對于第j個單

20、個因素內腐蝕來說，以Rj表示；而影響內腐蝕的各個因素的加權系數矩陣以c表示，則介質腐蝕性及管線內保護層狀況兩個因素對內腐蝕評價的綜合隸屬度bj為：0,0.03,0.11,0.83,0.83,0.11bj=31Rj=31,處兒=b1,b2,b3,b4,b5,b60,0.15,1.0,0.53,0.08,0.0(6)按照最大隸屬度原則給出單個因素的評價。若必及仞給出，則自上式可計算出b=b1,b2,b3,b4,b5,b6,它們就是對內腐蝕評價的6個區間的綜合隸屬度。其中最大的例如是b5,則對內腐蝕的評價應是第5個區間，即10.012.5分。換一種表達方式，若對內腐蝕的評價，也用模糊語言量詞來表達，

21、則第5個區間的模糊語言量詞等級應為“大”。3)引起管線事故的因素分析上面已經介紹了引起管線系統發生事故的單個因素的模糊綜合評判的方法與步驟。下面將給出引起管線發生事故的所有單個因素的評分上、下限及影響它們的所有因素。按照國外的標準，是將油氣管線發生事故的原因分成7類：(1)外腐蝕。評分上、下限為070分，對其影響因素有：陰極保護?？蓮乃欠穹显O(shè)計及規范要求；對其檢查是否經常等方面給評語。管線外部涂層?？勺酝繉拥姆N類及質量；涂層的施工質量；涂層檢驗的嚴格程度；涂層的缺陷是否及時正確修補等方面，給出評語。土壤腐蝕性。可自土壤的電阻率的大小來給出模糊語言量詞評語。其它金屬埋設物。因為管線附近(15

22、0m以內)若埋設有其它金屬物時，會對陰極保護產生干擾，故應根據評估管段的長度內，在管線附近埋設的其它金屬物的數量，來給出評語。電流干擾。管線附近有高壓交流電線時會在管線附近產生磁場或電場，并在管線內形成電流，而電流離開管線時則會損害涂層或管線。因此，應根據有無干擾及有否保護措施來評判。使用年限。應根據管線服役時間的長短，對外腐蝕的影響給出模糊語者量詞評語。(2)內腐蝕。評分上、下限為030分，即內腐蝕與外腐蝕之和，作為腐蝕一項，其評分上、下限為0100分。對內腐蝕的主要影響因素包括有：介質腐蝕性。應根據介質中是否含有H2S、H2CO3(天然氣)以及S(原油)等來給出評語。內保護層及其它措施?？?/p>

23、自是否加設內涂層或采取注入緩蝕劑或清管等措施情況評判。(3)第三方破壞。第三方破壞是指由第三方破壞管線所造成的介質泄漏、防腐層損傷、管線出現刮痕及壓坑等事故。它的評分上、下限為0100分，它對于管線出現事故可能的影響因素有：最小埋深。埋深越淺，越容易受到第三方破壞。陸地管線應根據埋深量大小評判；穿越江、河、湖泊的管線，應考慮管線處于水面下的深度、低于河床表面下的深度以及管線的涂層狀況進行評判；海底管線可參考穿越河流的情況，進行對最小埋深的影響的評判?；顒铀健；顒铀绞侵溉嗽诠芫€附近的活動狀況，如建設活動，鐵路、公路狀況，以及有無埋地設施等，因這些活動與第三方破壞的潛在危險有關，故需根據活動的

24、多少評判。管線線路上的地上設備。如干線截斷閥等設備極易被車輛或行人等第三方破壞，應根據是否有鏈條、鋼管、樹木、深溝等防護設施情況評判。公眾教育。公眾教育狀況直接影響到管線附近第三方的人員素質，故應根據居民愛護公共財物的意識、法治觀念、道德品質來評判。線路與巡線狀況。線路狀況是指沿線的標志情況以及防止破壞管線的宣傳告示等；巡線是指管線管理人員檢查線路的頻率高低及有效性。應根據每周或每月巡線的次數多少以及線路標志和安全告示的設置多少及清楚程度來評判。(4)設計方面。設計方面包括管材，其評分上、下限也是0100分，它主要涉及到：管材安全因素。鋼管的厚度往往是設計計算的與實際用的有誤差，這將影響管線安

25、全，故應根據此誤差大小來進行評判。系統安全因素。它是指從最大允許操作壓力MAOP與實際操作壓力的差別大小，來考慮整個管線系統安全的評判。因此，應按照此兩者壓力之差的大小，來給出模糊語言量詞評語。疲勞失效因素。當管線承受交變應力作用時，則將發生疲勞失效。因此應根據交變應力幅大小、循環次數多少，來給出評語。水擊可能性。管線系統啟停泵及迅速開閉閥門時，均易引起水擊。水擊值與介質的密度和彈性、流動速度、流動停止的速率等因素有關，應考慮這些情況，給出評語。水壓試驗狀況。通常以為提高水壓試驗的壓力，可以增加管線的安全性。一般可按照試驗壓力與MAOP的比值大小以及管線服役期間試壓間隔時間的長短等因素來給出評

26、語。(5)土壤移動狀況。它可以包括在設計因素中，但國外也有時將它單獨列為與設計因素并列的項目(如墨西哥的統計)。若單列則其評分上、下限也應自0100分。造成土壤移動最主要原因是由于滑坡，再者，不穩定土壤中的土壤溫度及水份的變化，也會使土壤移動；還有，管線埋設在冰凍線以上，冬季土壤結冰或形成冰柱，使土壤膨脹，也會使土壤移動。這樣，就需根據這些情況，給出評語。(6)操作方面因素。它是指人的誤操作所造成的災害，其上、下限評分也可定為自0100分。操作方面因素，又可分解為下列4個因素：設計誤操作因素。它是指由于設計上的失誤所引起的事故，例如設計的消防措施不完善、材料選擇不當?shù)?。?yīng)根據設計質量的優劣評判

27、。施工誤操作因素：施工誤操作是指未按設計規定的技術要求的行為，例如焊縫有超過規定值的缺陷、涂層質量不佳，以及下溝回填時造成的涂層或鋼管本身的損傷等，它也是根據施工的“優”、“良”、“中”、“劣”等級情況，進行評判。運營誤操作因素：它是指管線運行過程中，由于未按操作規程操作、維修不及時不完善、工人技術不熟練等因素所引起事故的原因，也應按運營的優、良、中、劣等級進行評判。維護誤操作因素。它是專門指對設備、儀表的維護不當而言，應根據文件檢查、計劃檢查和規程檢查的結果情況，給予模糊語言量詞評語。(7)應力腐蝕裂縫狀況。此項一般均列入腐蝕因素中，但如墨西哥等國外單位也有將它單獨作為一項的。應力腐蝕必須是

28、在：有拉應力、有腐蝕環境、有缺陷等三個條件具備時才會發生。因此，應根據這三個條件的具體情況評判。4)事故可能的模糊綜合評估風險分析由兩部分組成，首先，就是要將發生事故的可能性大小分析出來，它應該用模糊綜合評判法來進行評估，今將具體步驟介紹如下：(I)建立因素集。將前面介紹的引起事故發生的因素，歸納成為4大因素U1,U2,U3,U4,則因素集U為U=u1,u2,u3,u4=腐蝕，第三方破壞，設計方面，操作方面(2)建立評價集。對事故發生的可能性大小的評價，按照模糊語言量詞劃分成7個等級，v1,V2,V3,V4,V5,V6,V7,因而事故可能性的評價集V即可寫成V=V1,V2,V3,V4,v5,V

29、6,V7=很小、小、較小，中等、較大，大、很大(3)列出模糊關系矩陣。因為4大因素對事故發生的影響大小，已通過上面介紹過的單個因素模糊綜合評判，得出了以模糊語言量詞表達的評語，而這些量詞的隸屬函數又可以自上式得到，因此，就可以按照4大因素每個的量詞評語及其隸屬幽數，給出對應評價集7個等級的隸屬度rj,于是模糊關系矩陣R即應為R=r”n(i=1,2,，m)(j=l,2,，n)以上面的4大因素為例，m=4,而評價集，n=7,若根據單因素的評判結果,4個因素的影響分別為：腐蝕，“中等”；第三方破壞,中等”；設計方面，“較大”；操作方面，“中等”，則可寫4X7的模糊關系矩陣R為00R=00.030.0

30、300.110.830.830.1100.110.830.830.1100.030.110.830.830.1100.030.110.830.830.110對于每個模糊語言量詞，若劃分成7個隸屬度等級時，則應對下式略作調整,“很大”=0,0,0,0.07,0.35,1.0T“大”=0,0,0.04,0.16,0.99,0.98T“較大”=0,0.03,0.11,0.83,0.83,0.11T“中等”=0,0.15,1.0,0.53,0.08,0.0T“較小”=0.27,1.0,0.27,0.05,0.01,0.T“小”=1.0,0.53,0.08,0,0,0T“很小”=1.0,0.3,0,0,

31、0,0T除“中等”及“較大”已如式R所示外.其它為“很大”=0,0,0,0,0.07,0.35,1.0“大”=0,0,0.04,0.16,0.99,0.99,0.98“較小”=0,0.15,1.0,0.53,0.08,0,0“小”=0.27,1.0,0.27,0.05,0.01,0,0“很小”=1.0,0.3,0.3,0,0,0,0(4)給出加權集。對于影響事故發生的4大因素，因每個因素對事故發生的貢獻不同，故應依前面Z出的4大因素順序，依次賦予加權系數明，32,5。參考國內外經驗，可考慮期=0.4,32=0.3,3=0.15,04=0.15,于是，加權集W為W=31,%嗎，叫=0.4,0.3

32、,0.15,0.15(5)計算綜合隸屬度。設4個因素對事故發生可能性評價的每個等級的綜合隸屬度為bj,則此綜合隸屬度矩陣B即可寫成為B=W-R=bi,b2,b3,b4,b5,b6,b7=bj(j=1,2,，7)(6)給出事故發生可能性評語。按照最大隸屬度原理.若bj中的最大者為bmax則對應bmax的評價集中的等級的模糊語言量詞，即為事故發生可能性的評語。例如將式0 0.03 0.11 0.830 0.03 0.11 0.83R=000.030.110 0.03 0.11 0.830.83 0.110.83 0.110.83 0.83的R及式0.110.83 0.110W= 3, 32,33,

33、04=0.4,0.3,0.15,0.15的W代入式B=WR=b1,b2,b3,b4,b5,b6,b7=bj(j=1,2,，7)中,并進行矩陣運算，則可得出B=b1,b2,b3,b4,b5,b6,b7=0,0.025,0.098,0.722,0.830,0.218,0.016從上式可看出：bj=b5=bmax=0.830。這就是說綜合考慮4個因素及其權重之后，得出的綜合隸屬度中以b5=0.830為最大，即隸屬于評價集的第5個等級的模糊語言量詞“較大”的程度最大.因而評估事故發生的可能性為“較大”5)危害后果的模糊綜臺評估風險是由兩部分組成的，除了按上述方法求得事故發生可能性大小之外，還必須要分析

34、事故出現以后造成的危害損失的大小。舉例來說，盡管求得的事故發生的可能性“較大”，但若事故發生后的后果損失很小，則風險并不一定大。對危害后果的評估，因其具有模糊性，故仍用模糊綜合評判法。(1)建立影響后果的因素集。對于油氣長輸管線來說，事故的后果就是輸送介質的泄漏，伴隨著泄漏引起了爆炸、火災、劇毒，從而造成附近人員的傷亡以及財產的損失和對環境的污染。顯然，影響后果嚴重程度的主要因素是：介質的危險性(u1)、介質的泄漏量(U2)、附近人口狀況(U3),即因索集U應為U=U1,U2,U3=介質危險性，介質泄漏量，附近人口狀況(2)單個因素模糊綜合評判。介質的危險性：它分為當前危險與長期危險兩方面，前

35、者指突然發生的火災、爆炸、劇毒等.后者指持續較長時間的有毒物的污染、擴散等。對于當前危險，應根據介質的可燃性、活化性及含毒性等三個方面進行模糊綜合評估；對于長期危險也應按照介質的含毒性、活化性來考慮。介質的泄漏量。首先應區分介質為氣體或是液體，若為氣體則應依l0min的泄漏量大小來模糊綜合評判；若為液體，則除考慮泄漏量之外，還應考慮土壤的滲透率，因為土壤的滲透率越高，危險性越大，后果越嚴重。附近人口狀況：前面已經介紹過，可參照美國DOT的地區分類法，根據附近人口戶數的多少情況來進行模糊綜合評判。(3)后果危害模糊綜合評判。將上述三方面因素的單獨評判結果，以模糊語言量詞來表達;將后果危害的程度也

36、劃分成以模糊語言量詞表達的7個等級，再根據3個影響因素的評語量詞的隸屬函數，給出分屬后果7個等級的隸屬度，并給出3個因素的加權系數(例如介質危險性wi=0.7,介質泄漏量W2=0.15,附近人口狀況W3=0.15),從而求得綜臺隸屬度，按照最大隸屬度原則，得出后果危害程度的模糊語言量詞評語。這樣，對風險評估，不僅得到了對事故發生可能性的評語；而且還得了后果危害的評語。二、管線系統的風險優化分析上述對管線系統的風險評估只是相對風險狀況而且是以模糊語言量詞表達的。若根據風險評估結果，針對其中影響事故發生的一些可變動因素，采取措施，減小風險，從而得到最佳的對策，則稱這種分析為風險優化分析。其步驟如下

37、。1分析可變動與不可變動因素根據油氣長輸管線的影響事故發生與后果危害的主要因素，可對其劃分成可變與不可變因素兩類，其中可變因素如下：(1)腐蝕方面?？勺儎右蛩匕ㄓ校簝?nèi)保護層及其相關措施(x1)；管線外層陰極防護及其相關措施(x2)；(2)第三方破壞?？勺儎右蛩睾汗娊逃?x3)；路線狀況(x4)；巡線頻率(x5)；(3)設計方面?？勺円蛩赜校浩谝蛩?x6)；水擊可能性(x7)；水壓試驗狀況(x8)；(4)操作方面?？勺円蛩匕ǎ涸O(shè)計誤操作因素(x9)；施工誤操作因素(x10)；運營誤操作因素(x11)；維護誤操作因素(x12)；2建立風險優化分析數學模型數學模型包括：(1)設計變量。設以

38、x表示設計向量，則=Xi,X2,X3,X4,X5,X6,X7,X8,X9,X10,X11,X12(2)目標函數。設以R's。代表管線系統的風險，并以風險相對來說最小，作為目標，目標函數應為R's=f(x)-min(3)約束函數。例如以經濟使用壽命Te及操作壓力p和投資費用C三者作為約束條件，則約束函數可寫成為Te(X)>P(X)>C(X)w上式中，Td與Pd及Cd分別為要求的使用壽命、操作壓力及投資費用。顯然，它們是不等式約束條件。歸結上述，若將諸變動因素均看成模糊變量X,而且將要求的使用壽命和操作壓力也都看成是浮動在其上、下限之間的模糊參數Td及Pd,則即可將油氣

39、管線系統模糊風險優化分析的數學模型寫成為Min=R's=f(X)s.t.Te(X).TdL,TdU1=Pdp(x)Pdp；=Pdc(x)CL,c；1=Cd自上式可看出，油氣長輸管線系統的模糊風險優化分析的數學模型是一個多模糊變量的目標函數和多模糊參數不等式的約束函數的數學模型。模型中，和，及，分別代表要求的使用壽命Td及要求操作壓力Pd加和投資費用Cd的下限和上限值。3模糊風險優化分析數學模型求解關于模糊優化的數學模型的求解問題，在本書前面本章第三節有關管線系統經濟壽命的模糊優化分析問題的求解時，已做過詳細介紹，這里不再重復。只要先將模糊集合，通過a-截集法，確定合理的閾值，轉變成為普

40、通集合；然后，再按照多目標、不等式約束、非線性數學規劃的理論，進行多目標的單目標化、多約束的無約束化、多維數的降維數化，采用逐點搜索的內點尋優的直接法，應用SUMT計算程序計算，即可得解。這里，還應指出的是：所謂風險最小，不是絕對的，而是相對的，也就是不能絕對說風險越小越好，一般的做法是限定在一個可以接受的水平上。所謂風險優化分析，就是通過研究影響風險的各個可變因素，找出滿足管線壽命及壓力要求，符合合理投資可能的、可接受的風險水平的方案的分析方法。還要指出：雖然危險是無法改變的，客觀存在，但是，風險卻在很大程度上，可以依人們意志而改變，風險優化分析的目的就是要通過人們的主觀努力，采?。赫_選材

41、、嚴格制管、精心施工和增加對泄漏的檢查和頻率等一系列措施，使風險保持在一個合理水平上，而付出的投資費用又是最合理的、最經濟的。三、管線系統的風險管理所謂風險管理是指在油氣長輸管線的設計、施工、運營及維護各個環節中，為了預防事故的發生及降低風險的水平，而進行的計劃、協調、控制、監督和組織工作。它應該包括有：風險的評估、風險的控制和風險的檢測等三個組成部分，下面即圍繞這三個組成部分，做些介紹。1 .風險的評估給出了風險管理的組成的主要環節，風險的評估是風險管理的首要環節，也可以說，它是風險管理的基礎。只有進行了風險的分析與評估才有可能去研究風險的控制以及為達到對風險的控制而實施的風險檢測與風險管理

42、的功能監測。風險的評估包括有：對風險來源的識別與分析以及對風險的大小的評估等，關于這些問題，本節前面已做了詳細介紹，這里不再重述。2 .風險的控制1)風險控制的目的風險控制的目的主要有兩個：(1) 防止事故的發生；(2) 降低系統的風險。2)風險控制的防止事故發生的措施其措施主要有：(1)含缺陷管線的“合于使用”原則實施的完善?！昂嫌谑褂谩?Fitforpurpose)原則，又稱為適用性。它是指含缺陷的管線可以允許在存在缺陷(裂紋)的情況下。繼續工作一段時間。但是這是有條件的，即繼續工作的時間，不能超過缺陷發展到將造成管線失效的臨界值時。目前已在管線系統中施行“合于使用”原則，但仍存在不完善之

43、處有待進一步改進。關于這個問題，已在本章第一、二、三節中有所論述，不再詳述。(2)長輸管線系統中視情維修技術的推行。視情維修屬于不定期的根據需要的合理維修，它實際上是為了保持管線系統完整性，在風險評估的基礎上，根據風險優化分析，合理排出維修管段的順序，并做出最佳修理決策的問題。關于這些問題本書已在經濟壽命的評估以及模糊風險優化等方面做過介紹，這里也不再做重復介紹。3)風險控制的降低系統風險的措施風險的降低措施或稱降低風險策略，它主要包括有下列措施：(1)加強風險的法規的建設與執行。有關風險的法規、規范非常重要，它的健全、完善與否，以及執行的力度如何，對風險的高低有直接關系。風險的法規中，應明確

44、規定要進行風險評估；而且還要規定出風險應降低到的一個指定水平；還要寫明法規允許采用的從所處環境出發因地制宜的實施辦法。例如，美國正在油氣管線的風險管理中，推行一種叫做基于概率的功能標準的風險法規，它規定必須要用概率法對風險進行定量風險評估，它強調要將風險與社會后果聯系起來，還嚴格限定管線系統每年每千公里的死亡率要小于0.001等，顯然，這種風險法規標準的嚴格執行，必然會對控制油氣長輸管線系統的風險降低，起重要約束作用。(2)加強基于風險的檢測技術實施?；陲L(fēng)險的檢測技術RBI(Risk-basedInspection)是1995年由美國API組織開發的，目前已形成.APIRP580標準，使其將

45、服役管線的檢測標準與正在擬訂的API“合于使用”原則評估法(APIRP579)之間，建立聯系。RBI技術是以風險評估為基礎，對檢測的管段和裝備的程序，進行優化安排和管理的一種技術方法。它的目的是通過優化得出的最佳檢測程序和檢測水平，來實現降低風險的要求。具體地來說，可概括為下列幾項內容：調查管線系統中運行的裝備或管段，識別出具有高風險的管段部位或裝備所在。對管線系統各個管段及裝備，進行風險評估。根據風險評估結果，對管線系統的各個管段及裝備，進行排序。從充分降低風險及適當增加檢測活動的水平及頻率(概率)兩個方面考慮，得出優化的最佳檢測程序。設計適當?shù)臋z測程序以降低管線系統的總的風險，并節約財力、

46、人力，將檢測和維修的主要精力用于高風險的管段及裝備上。基于檢測，提出加強風險控制、改進風險管理的措施。3 .風險的檢測管線系統缺陷的檢測與評估是管線系統完整性評估的重要內容之一，同時，管線系統的檢測程序的優化安排又是風險管理中降低總風險、節約資源的重要措施。因此，對于管線系統的風險問題，不僅需要研究風險評估、風險控制，而且還需要研究風險檢測。下面以RBI為主，介紹有關風險檢測的問題。1)合理選擇檢測方法問題評估服役管線的缺陷，必須采用有效的檢測方法與工具。這就需要針對不同的缺陷的特點，合理地選擇不同的檢測方法與工具。目前從國內外已報導的智能檢測器工作原理來看，有超聲波法、漏測法、電位法、渦流法

47、、脈沖法等多種，這在本書第二章已做過詳細介紹，這里。不再重復。但應該指出，目前使用最廣泛的智能檢測器，還是基于超聲和漏磁兩種方法，它已被定型為國外一些有關長輸管線的大公司在世界范圍內維護管線的重要手段。為了便于合理選擇，今將常用的超聲檢測與漏磁檢測方法的比較給出，下表。超聲檢測與漏磁檢測的比較檢測方法測量最大臂厚mm測量最小臂厚Mm對材料敏感性液體對檢測影響漏磁檢測20(30)0高無超聲檢測1003無有檢測方法可測最小減薄值mm測量精度Mm數據采集檢測面積%漏磁檢測0.1T±0.2T可以100超聲檢測士0.2可以100檢測方法對焊縫的敏感性對檢測器速度影響對蠟質層敏感性對金屬層敏感性

48、漏磁檢測小有中高超聲檢測大無高低檢測方法檢測裂縫最小探頭尺寸，mmr檢測數據分析漏磁檢測超聲檢測不適宜適宜50.0815.24復雜簡單測厚取決于漏磁檢測器大小超聲檢測環境需要單一液體；T為管壁厚度.限于高性能漏磁檢測器；如果蠟質層很厚；如焊瘤等；需要改進檢測器。2)正確制訂檢測方案問題關于檢測方案的內容等細節，已在本書第二章做過介紹，這里，不再重述。這里，只提出所謂“依次優先檢測法”。為了正確地制訂檢測方案，首先要解決在整個管線系統中，各個管段的檢測的排序先后問題.這就需要采用“依次優先檢測法”。這種方法是根據管線系統風險評估的結果，依各個管段的風險的高低，自風險高的至風險低的依次排出順序，然后，檢測即按照這個順序進行，優先從風險高的管段開始。顯然，這樣做，符合經濟原則，是正確的檢測方木。3
