1、新型VIP 真空隔熱板在節能建筑中應用于 曉, 郭蘭英(魯東大學土木工程學院, 山東 煙臺 264025摘 要 近期在歐洲建筑保溫材料市場出現一種隔熱性能優異新型VIP 真空隔熱板,尤其適用于寒冷地區保溫要求較高的節能建筑。本文簡要介紹了建筑用VIP 真空隔熱板的結構和性能;概述了它在節能建筑領域的應用現狀;例舉了德國VIP 板用于節能建筑保溫的工程實例;希望能為我國北方區域低能耗建筑的發展提供信息。關鍵詞 VIP 真空隔熱板;新型建筑保溫材料;應用實例中圖分類號 TU551 文獻標識碼 B 文章編號 1001-6864(200606-0122-03APPLIC ATION OF INNOVA

2、TIV E VAC UUM INSULATION PANEL INENERGY -SAVING BUILDING YU Xiao, GUO Lan-ying(Department of Civil Engineering,Ludong University, Shandong Yantai 264025, ChinaAbstract :Recently in Europe building section,Vacuum Insulation Panel (VIPcomes into the market as an excellent innovative insulation materia

3、l especially suitable for energy -saving building with high insulation class in cold area.This paper presents the construction and insulation characteristics as well as the current status of application of VIP in the field of energy-saving buildings.An actual project with VI P in Germany was introdu

4、ced.Key words :vacuum insulation panel;innovative insulation material for building;ac tual projec t0 引言近幾年在德國和瑞士出現了一種新型的更高效的建筑外保溫材料!VIP 保溫板。要達到相同的高保溫值,使用VIP 保溫材料只需很薄的厚度,從而使得高節能指標帶來的令建筑師頭疼的厚保溫層問題迎刃而解。1 新型建筑保溫材料!VIP 保溫板簡介所謂VIP #,是英文Vacuum Insulation Panel #的縮寫。建筑用VIP 保溫板是從應用于設備冰箱的優異保溫材料發展而來的1。這種材料的保溫效

5、果是目前歐洲常用建筑外保溫材料的58倍,而且與玻璃棉和EPS 具有相近的、良好的環保性能。1 1 建筑用VIP 保溫板的構造2建筑用VIP 保溫板的主體是VIP 核心板,在安裝應用于建筑保溫時,大多預先或現場與VIP 支護材料復合形成保溫體系。VIP 核心板是一種采用真空隔熱原理、具有特殊結構的復合體。它主要由三部分組成(見圖1:芯部的隔熱材料、芯部封裹材料和真空封裹材料。目前用于建筑領域的隔熱材料是粉狀二氧化硅,這種材料在常壓下已具有優良的絕熱性能;芯部封裹材料為細密的纖維網,用來保證芯部材料在生產加工過程中的物理穩定性、保護生產周邊環境在VIP 芯材密封和抽真空過程中免受污染;真空封裹材料

6、采用金屬膜或含金屬層的聚合物復合隔氣膜用來密封芯材,使其抽真空后形成真空空間,并維護其在盡可能長的時間里保持所需 的真空度。為保護VIP 核心板在應用于保溫系統時不受機械創傷,大多要把VIP 核心板與支護板復合成VIP 保溫體系。支護板多采用隔熱性能優良的織物板或合成材料等。歐洲建材研發部門在這方面做過大量的研究和試驗,目前工程上成功應用的最常見的復合形式為三明治式#和邊緣聯接式#。三明治式#VIP 板復合時,支護板與核心板全面積粘結形成整體;邊緣聯接式#VIP 板復合時,支護板與核心板通過位于保溫板邊緣的荷載傳遞裝置彼此相聯。1 2 建筑用VIP 保溫板的隔熱性能制造良好的VIP 板,其導熱

7、系數只有210-3410-3W (m.K(未考慮熱橋邊緣效應,與常用建筑保溫材料相122低 溫 建 筑 技 術2006年第6期(總第114期比,VIP 板有著極其優異的保溫性能,達到同等保溫效果只需很小的材料厚度。這一點從表1的對比中可以明顯看出。 表1各種隔熱材料厚度的比較隔熱材料導熱系數/W %(m.K 1傳熱系數達到0 13W %m -2%K -1所需的隔熱材料厚度/m普通混凝土2 1015 80機制磚0 806 02泡沫混凝土0 110 83膨脹聚苯板(EPS0 040 30聚氨酯泡沫塑料(PU0 0250 188真空隔熱板(VIP0 0040 030當然,如其它保溫材料體系的考慮一樣

8、,VIP 復合體系的綜合隔熱性能還必須考慮VIP 板的老化影響(暫按25年計算、VIP 板本身的熱橋邊緣效應、VIP 板與板之間的熱橋效應以及VIP 復合體系與緊鄰構件之間可能形成的熱橋效應。VIP 核心板的裹材不同、板的尺寸和厚度不同、VIP 體系的復合形式不同、與核心板毗鄰的支護板或建筑材料的熱學性質不同,復合體系的綜合隔熱性能亦不同。2 VIP 保溫板在節能建筑領域的應用現狀及工程實例2 1 VIP 保溫板在節能建筑領域的應用現狀VIP 真空板在建筑保溫上的應用還在起步階段,生產建筑用VIP 保溫板芯材的公司只有三家:Wacker (德國、Cabot (美國和Degussa(德國。目前世

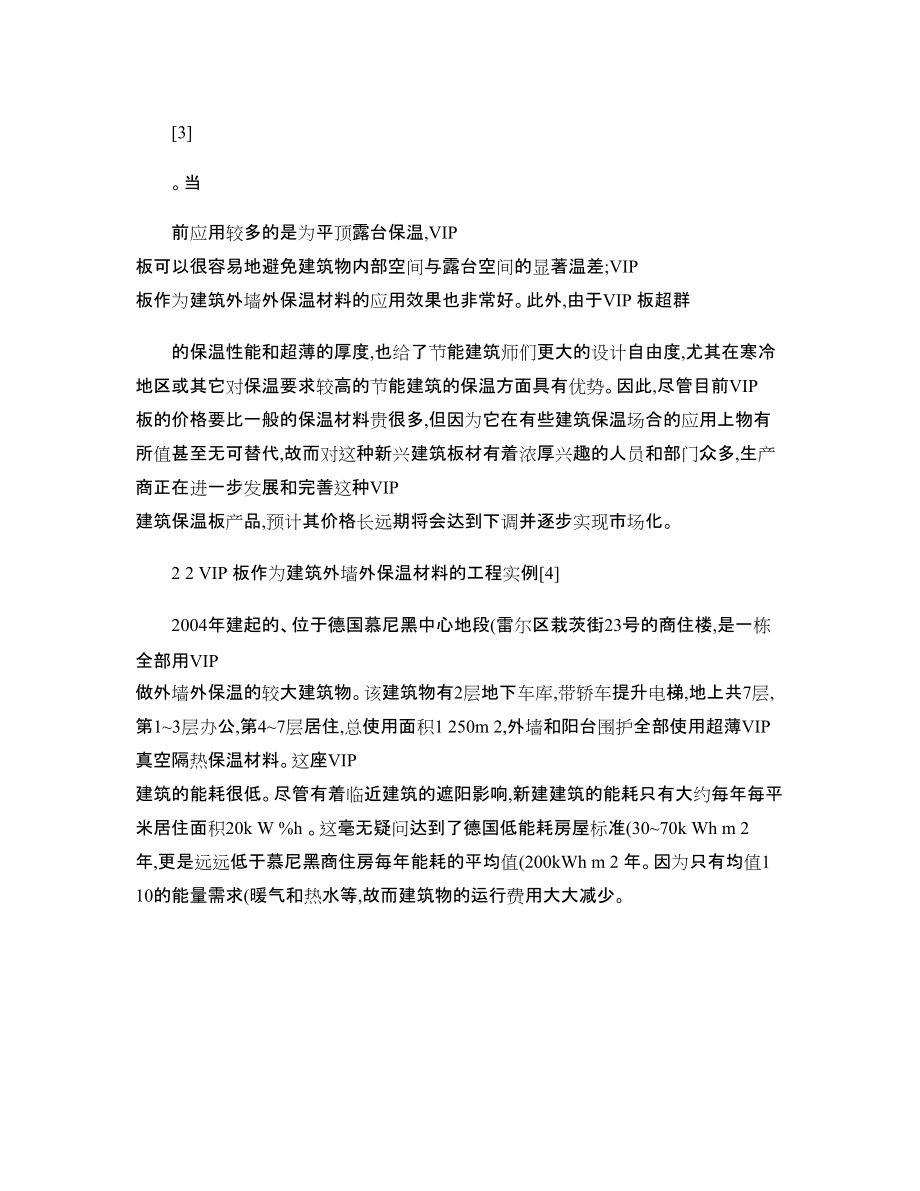

9、界上只有德國和瑞士逐步建立了應用VIP 保溫板的建筑市場,迄今已有數十項VIP 板應用于地面、屋面、陽臺、墻面等保溫隔熱的工程實例3。當前應用較多的是為平頂露臺保溫,VIP 板可以很容易地避免建筑物內部空間與露臺空間的顯著溫差;VIP 板作為建筑外墻外保溫材料的應用效果也非常好。此外,由于VIP 板超群的保溫性能和超薄的厚度,也給了節能建筑師們更大的設計自由度,尤其在寒冷地區或其它對保溫要求較高的節能建筑的保溫方面具有優勢。因此,盡管目前VIP 板的價格要比一般的保溫材料貴很多,但因為它在有些建筑保溫場合的應用上物有所值甚至無可替代,故而對這種新興建筑板材有著濃厚興趣的人員和部門眾多,生產商正

10、在進一步發展和完善這種VIP 建筑保溫板產品,預計其價格長遠期將會達到下調并逐步實現市場化。2 2 VIP 板作為建筑外墻外保溫材料的工程實例42004年建起的、位于德國慕尼黑中心地段(雷爾區栽茨街23號的商住樓,是一棟全部用VIP 做外墻外保溫的較大建筑物。該建筑物有2層地下車庫,帶轎車提升電梯,地上共7層,第13層辦公,第47層居住,總使用面積1 250m 2,外墻和陽臺圍護全部使用超薄VIP 真空隔熱保溫材料。這座VIP 建筑的能耗很低。盡管有著臨近建筑的遮陽影響,新建建筑的能耗只有大約每年每平米居住面積20k W %h 。這毫無疑問達到了德國低能耗房屋標準(3070k Wh m 2 年

11、,更是遠遠低于慕尼黑商住房每年能耗的平均值(200kWh m 2 年。因為只有均值1 10的能量需求(暖氣和熱水等,故而建筑物的運行費用大大減少。 在這幢超低能耗建筑的節能方案當中,新型外墻保溫技術產品VIP 的采用對于整體節能效果起到了至關重要的作用。要達到這樣的高保溫值,即使采用高效保溫的聚苯板也需要25cm 厚,而這里采用的VIP 保溫復合體系厚度只需11cm,就輕松地達到了同等的保溫效果。VIP 保溫體系的施工具體做法參見圖2(由內至外:(1 Purenit 楔子間距50cm 預埋在混凝土中(Pureni t 是可回收的高強保溫固體聚氨酯材料;(2 把Purenit 導條固定在Pure

12、ni t 楔子上;(3 在Purenit 導條之間安裝2cm 厚的VIP;(4 緊貼Purenit 導條銷固保溫聯合系統WDVS 聚氨酯泡沫塑料板覆蓋層8cm 外加抹灰把VIP 蓋住。這里的保溫聯合系統WDVS 可以保護VIP 板免受機械創損和氣候的影響,減緩Purenit 導條處的熱橋效應,另外可為窗戶等構件的連接處保溫,并作為通風設備的安裝板;預埋在混凝土中的Purenit 楔子減緩了固定導條處的熱橋效應并使得錨裝簡單易行;除了建筑物的東、南、西墻之外,所有陽臺也都用VIP 系統圍護。由于VIP 板杰出的隔熱性能,該建筑僅用很薄的保溫墻體就達到了低能耗建筑的標準,與采用聚苯板外保溫墻相比,

13、VIP 超薄外墻節約#出的每平米建筑使用面積之成本約為3500歐元,而該建筑物所處地段的房價約每平米4000歐元,這樣一來,VIP 保溫系統的采用給建筑開發商帶來了額外的銷售收入,真正做到了節能建筑既節能又省錢。3 VIP 真空隔熱板應用于建筑行業的意義據估算,在歐盟國家中,如果在舊建筑物的節能改造以及新建筑物的節能實施上采用VIP 保溫材料,僅此一項,建筑物CO 2的排放量就可降低8%。此外,保溫層厚度極小、又可回收利用,因而VIP 的耗材也比一般保溫材料要省,發展應用VIP 建筑保溫板,既能高效節能,又能節省大量的資源,這對推動建筑行業的集約化、環?；兄匾饬x。根據VIP 板隔熱性能優
