橋面系施工技術交底

1、精選優質文檔-傾情為你奉上橋面系施工技術交底工程名稱橋面系分項工程名稱橋梁工程交底時間交底地點一、交底范圍本合同段橋梁橋面系及附屬工程。二、施工內容橋面系及附屬工程施工主要包括永久支座安裝，墩頂連續段現澆，中、端橫隔板現澆，翼緣板濕接縫現澆，負彎矩張拉、壓漿，橋面鋪裝現澆，臨時支座拆除（體系轉換），防撞護欄現澆、泄水孔排水管安裝施工。三、施工流程詳見圖1橋面系施工流程圖 負彎矩鋼束張拉、壓漿施工橋面現澆層拆除臨時支座、進行體系轉換施工橋面護欄安裝伸縮縫、泄水管標高復測箱梁安裝到位安裝永久支座施工墩頂現澆連續段、端橫梁、中橫隔板施工翼緣板濕接縫四、施工準備1、技術準備一聯箱梁安裝就位，且梁面標高

2、經過項目部測量站復測，滿足要求。2、現場準備箱梁之間橫向聯系完成，橫隔板主筋連接已按照要求焊接完畢，墩頂已打掃干凈。3、材料準備橋面系施工所用的鋼筋、張拉所用的錨具、鋼絞線、永久支座、泄水管等進場。4、必要的工藝裝備負彎矩?cái)?shù)控張拉設備、壓漿機、電焊機、切割機、三輥軸混凝土攤鋪機、手推小車等。五、墩頂現澆連續段、中橫隔板、端橫隔板施工1、工藝流程詳見下圖2工藝流程圖：2、模板工程底模板和側模板均采用竹膠板和方木配合使用，采用側包底的方式，側模應稍露出底模板輪廓，在底模上側模輪廓處釘設一道小木條，既可以固定側模底部又利于止?jié){。在立模前調整好鋼筋的位置并墊好保護層墊塊。模板支撐要求必須牢固，避免出現

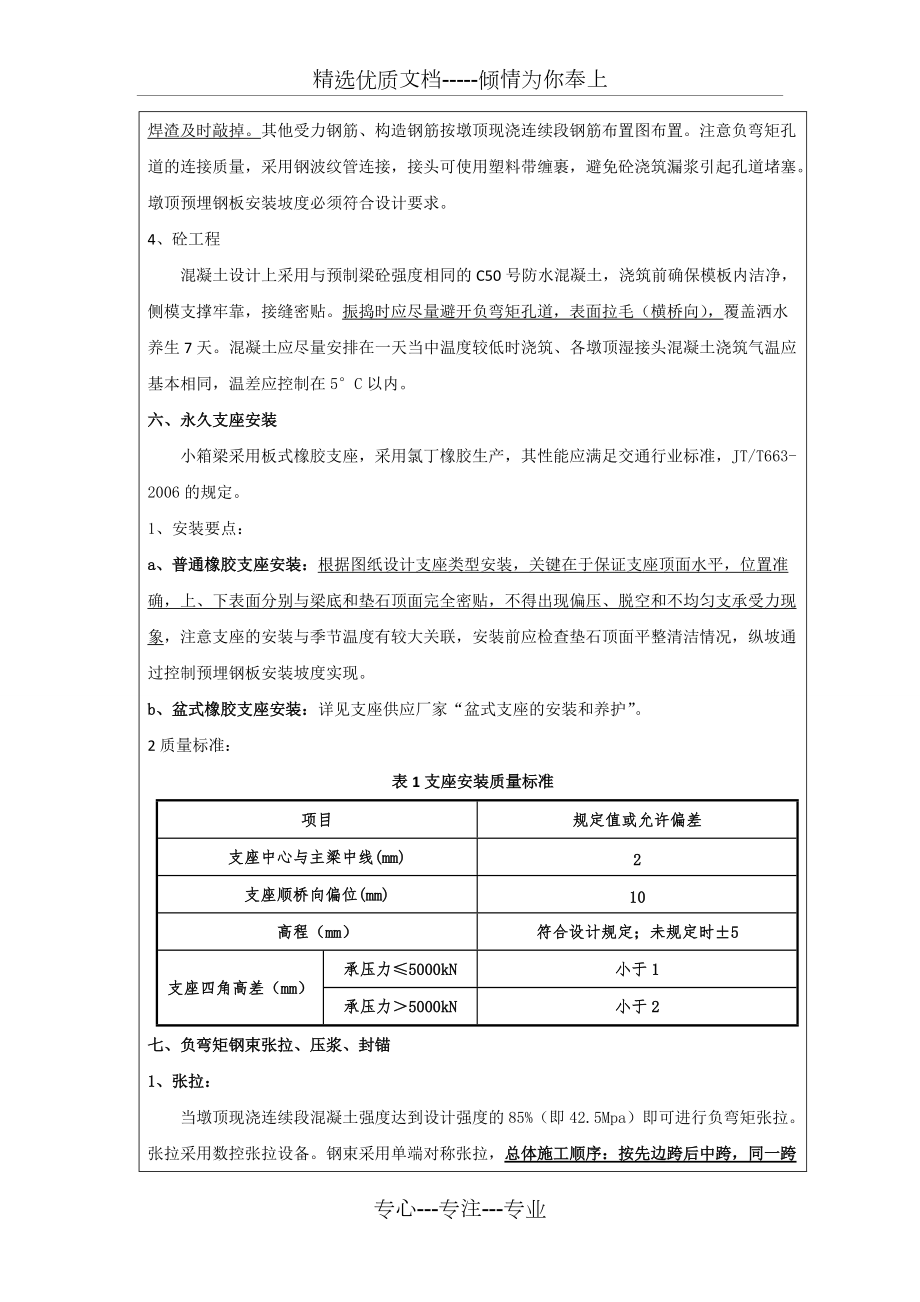

3、漲模及漏漿等現象。3、鋼筋工程相鄰梁肋及橫隔板伸出的鋼筋應對應連接，直徑10mm及以下采用綁扎連接，直徑12mm及以上采用焊接，焊縫長度不小于10d，焊接應采用J502焊條、焊縫應平順飽滿，焊渣及時敲掉。其他受力鋼筋、構造鋼筋按墩頂現澆連續段鋼筋布置圖布置。注意負彎矩孔道的連接質量，采用鋼波紋管連接，接頭可使用塑料帶纏裹，避免砼澆筑漏漿引起孔道堵塞。墩頂預埋鋼板安裝坡度必須符合設計要求。4、砼工程混凝土設計上采用與預制梁砼強度相同的C50號防水混凝土，澆筑前確保模板內潔凈，側模支撐牢靠，接縫密貼。振搗時應盡量避開負彎矩孔道，表面拉毛（橫橋向），覆蓋灑水養生7天。混凝土應盡量安排在一天當中溫度較

4、低時澆筑、各墩頂濕接頭混凝土澆筑氣溫應基本相同，溫差應控制在5°C以內。六、永久支座安裝小箱梁采用板式橡膠支座，采用氯丁橡膠生產，其性能應滿足交通行業標準，JT/T663-2006的規定。1、安裝要點：a、普通橡膠支座安裝：根據圖紙?jiān)O(shè)計支座類型安裝，關鍵在于保證支座頂面水平，位置準確，上、下表面分別與梁底和墊石頂面完全密貼，不得出現偏壓、脫空和不均勻支承受力現象，注意支座的安裝與季節溫度有較大關聯，安裝前應檢查墊石頂面平整清潔情況，縱坡通過控制預埋鋼板安裝坡度實現。b、盆式橡膠支座安裝：詳見支座供應廠家“盆式支座的安裝和養護”。2質量標準：表1支座安裝質量標準項目規定值或允許偏差支座

5、中心與主梁中線2支座順橋向偏位10高程符合設計規定；未規定時±5支座四角高差承壓力5000kN小于1承壓力5000kN小于2七、負彎矩鋼束張拉、壓漿、封錨1、張拉：當墩頂現澆連續段混凝土強度達到設計強度的85%（即42.5Mpa）即可進行負彎矩張拉。張拉采用數控張拉設備。鋼束采用單端對稱張拉，總體施工順序：按先邊跨后中跨，同一跨先兩邊后中間，對稱施工的原則。張拉詳細施工步驟在此不贅述。預應力張拉施工注意事項：、確?？椎牢恢脺?zhǔn)確，固定可靠，當出現沖突應優先保證預應力孔道位置。、保證管道嚴密不漏漿，接頭牢固，撐管有效，不得進水，避免孔道銹蝕。、嚴格下料長度

6、，應編束整束穿入。、端部錨墊板表面應充分垂直孔道中心線，其后混凝土密實。、預應力張拉設備按時具有檢測資質的機構檢校。、嚴格按設計張拉順序進行兩端對稱張拉，應力和引伸量雙控。、張拉時兩端嚴禁站人，應設置擋護措施。、張拉應觀測梁體的上拱和梁體旁彎變形情況。2、封錨：預應力張拉完后立即做預應力封錨工作。封錨前用砂輪切割機切除多余的鋼絞線，保留鋼絞線殘余長度在35cm左右。封錨前清除錨墊板、錨具及端面混凝土的污物，并將端面鑿毛，綁扎封錨鋼筋網片，采用安裝專門封錨盒子進行混凝土填實。3、壓漿：壓漿時機：張拉完畢后，一般在24h內壓漿，以免預應力筋銹蝕或松弛。漿液制作：專用壓漿料摻水拌制而成。壓漿方向：同

7、一孔道由低處向高處。壓漿步驟：通水壓漿出口溢濃漿出口塞孔持壓關閥完成。壓漿壓力：壓漿泵輸漿壓力保持在0.50.7Mpa，并應有適當穩壓時間（一般為2min）。壓漿試件：3組，70.7mm×70.7mm×70.7mm立方體。壓漿養護：壓漿過程中和壓漿后48h內不低于+5，否則應采取保溫措施，高于35 ，應選擇在低溫時段進行。注意事項：漿液拌合必須根據試驗室配合比進行拌合，現場必須配備電子秤對材料用量進行準確計量，壓漿必須經過現場監理工程師同意后方可進行。采用專用壓漿嘴，配備引流管，避免水泥漿濺灑到梁上污染梁體。八、翼緣板濕接縫施工濕接縫采取整孔整道澆筑，底模采用覆膜竹膠板（竹

8、膠板可采取正反兩面分別利用兩次），采用16mm全絲桿，絲桿外套采用20mmPVC管配合蝴蝶扣掛設于橋面橫向鋼筋上，吊桿縱向間距60cm,距梁體混凝土邊緣對稱布設，模板與梁體接觸地方需采用橡膠帶密封止?jié){，靠收緊套絲擠壓橡膠，控制漏漿，濕接縫混凝土坍落度宜小，澆筑前對已鑿毛的箱梁翼緣灑水濕潤，以利于新老混凝土的良好連接。（詳見下圖3）九、橋面鋪裝層施工1、工藝流程（詳見下圖4）2、準備工作梁板安裝，濕接頭、濕接縫等施工業已基本施工完畢，并報監理工程師檢驗通過進入下道工序，箱梁表面浮漿及油跡己清除并用高壓水沖洗干凈，準備進行橋面鋪裝。3、測量放樣橋面鋪裝施工前，根據測量控制點，用全站儀精確測設出控制

9、點，再用墨線放出邊線以達到線條直順，并預留好泄水管位置用水準儀控制標高。測量橋面高程控制點位。4、施工方法1)、鋼筋網片安裝：采用D10熱軋鋼筋網片，連接采用插接法，插接28ccm。網片安裝前須把橋面抗剪連接筋調直，保證網片頂面凈保護層2cm。橫向與伸縮縫平行 2)、模板制作：模板制作按照模板的工藝要求，根據橋面鋪裝施工工藝的特點進行制作。根據設計標高，縱向布置型鋼（方鋼或槽鋼）或50cm寬的砼標高帶，型鋼或鋼筋頂即為設計標高，混凝土攤鋪整平機機輥軸放置于型鋼或標高帶上，以保證橋面鋪裝砼的厚度?？p隙必須堵塞嚴密，盡量減少漏漿的產生。3)、混凝土的拌制和運輸：混凝土采用在拌和站集中拌制，再用混凝

10、土運輸車運輸至施工場地橋面鋪裝采用C50混凝土。4)、混凝土澆筑：澆筑混凝土之前對梁板頂面必須灑水，充分濕潤以后再進行混凝土澆筑。橋面混凝土鋪裝必須采用三輥軸混凝土攤鋪整平機全幅進行攤鋪，一聯內的橋面混凝土鋪裝應一次性攤鋪完成。攤鋪整平機攤鋪后應人工抹面。初凝前采用自動磨光機收面。同時確保伸縮縫處線條直順，確保橋梁外側線條直順并預留好泄水管位置。澆筑橋面現澆層混凝土?xí)r，注意預埋伸縮縫裝置預埋件。5)、混凝土的養生：為防止混凝土水分散失，應在混凝土表面覆蓋滲水土工布并不間斷灑水養護，使混凝土始終保持濕潤狀態，混凝土養護周期不小于7天。夏季橋面施工應盡量選在溫度相對較低時候進行，并避免混凝土暴曬。

11、表2 混凝土橋面鋪裝施工質量標準項目規定值或允許偏差強度或壓實度符合設計要求厚度水泥混凝土+20，-5平整度高速公路、一級公路IRI（m/km）2.53(mm)1.51.8橫坡（%）水泥混凝土面層±0.15十、臨時支座拆除、體系轉換在一聯內濕接頭、濕接縫、預應力張拉壓漿各工序完成以后，且壓漿7天后即水泥漿的強度達到設計強度的85%，方能拆除用做臨時支座的沙筒，使各永久支座充分受力，完成由簡支向連續的體系轉換。臨時支座的拆除每聯各墩頂應同時進行，最好做到同步，如果不能做到同步，遵循先兩邊后中間，逐跨進行拆除，每幅為先拆除中梁位置臨時支座，然后拆除邊梁臨時支座。臨時支座拆除時，要

12、確保對稱拆除，使整聯整體均勻受力，達到體系轉換。該聯臨時支座拆除后，應仔細觀察現澆中橫梁處是否有裂縫，及時發現問題，以便盡早處理。十一、護欄施工1、施工準備防撞護欄施工前，應先將橋面鋪裝施工的浮漿以及雜物清除干凈，并用水清洗。檢查箱梁邊梁梁邊與防撞護欄連接的預埋鋼筋，并使之保持正確位置。2、測量放線防撞護欄放線堅持多布點以保持精度高的原則，特別是曲線及超高地段，在立模及混凝土澆筑前后均要進行測量及誤差調整，確保線條平直、順暢。根據設計圖紙及橋梁施工中線點、高程點測放防撞護欄的平面位置和高程，并在橋面混凝土上彈出防撞護欄邊線。3、鋼筋加工及安裝防撞護欄鋼筋在鋼筋加工場統一加工成型，現場人工綁扎。

13、鋼筋間距、搭接長度均要符合設計及規范要求，鋼筋綁扎完成經監理工程師檢查簽證后，才能進行模板安裝。4、模板要求及安裝防撞護欄模板采用特制的定型鋼模，模板加工時分2m一節，根據設計要求模板安裝時側模均放置在橋面混凝土上，并予以固定。內外側模均采用兩道拉桿及撐桿。伸縮縫處端部采用鋼模，端模必須固定牢固，不易變形。模板安裝前，應均勻涂刷脫模劑，避免使用廢機油等不合格材料作為脫模劑，影響混凝土表面色澤。模板支撐應牢固，接縫嚴密、尺寸準確，不因模板漏漿產生蜂窩、麻面和模板變形、脹模導致混凝土表面出現翹曲、邊線不順等外觀通病。模板立好后及時報驗，檢查驗收合格后立即進行防撞護欄混凝土澆筑施工。5、質量標準防撞

14、護欄上均設置伸縮縫預留槽，待伸縮縫安裝完畢，預留槽用混凝土(標號同防撞欄混凝土標號)填補。6、混凝土澆筑與養護混凝土標號為C30，采用拌合站集中拌制，利用混凝土運輸車直接運送至澆筑位置進行混凝土澆筑，采用插入式振動器振搗。澆筑注意事項： 防撞護欄對外觀質量要求較高，故坍落度一般盡量采用小坍落度，選擇坍落度為（11±1）cm。施工時，要求混凝土攪拌運送對混凝土的坍落度波動嚴格按照上下限限差控制，以保證混凝土塑形穩定。 防撞護欄內側腰部部位圓弧半徑較大，弧度變化較緩，容易在施工過程中因振搗而發生蜂窩、麻面等質量缺陷，就使得防撞護欄混凝土澆筑必須分層進行，為避免上、下層之間出現明顯接茬痕跡

15、，就要求混凝土澆筑分段進行，并限時接茬。 每次澆筑完成后，散落于橋面上的混凝土必須及時清除。每個澆筑段第二天拆模后必須對頂部圓角以及模板接縫處進行及時修整。防撞護欄拆模后，派專人灑水養護，并且施工中采取措施，防止施工車輛及設備可能產生的撞擊。6、質量標準表3 混凝土防撞護欄施工質量標準項目規定值或允許偏差項目規定值或允許偏差混凝土強度（Mpa）在合格標準內豎直度4平面偏位4預埋件位置5斷面尺寸±5十二、鋼筋、模板工程施工允許偏差1、鋼筋施工 a 鋼筋加工允許偏差表6 鋼筋加工允許偏差表項目允許偏差受力鋼筋順長度方向加工后的全長±10彎

16、起鋼筋各部分尺寸±20箍筋、螺旋筋各部分尺寸±5B 鋼筋安裝的允許偏差表7鋼筋安裝允許偏差表檢查項目允許偏差受力鋼筋間距兩排以上排距±5同排±10箍筋、橫向水平筋±10鋼筋骨架尺寸長±10寬、高±5彎起鋼筋位置±20保護層厚度±52、模板安裝表10 模板安裝允許偏差項次檢查項目允許偏差檢查方法1模板內部尺寸+5，0尺量2軸線偏位10尺量3模板相鄰兩板表面高差2塞尺量4模板表面平整5三米直尺量5預埋件中心線位置3尺量6預留孔洞中心線位置10尺量7預留孔洞截面內部尺寸+10，0尺量十三、安全注

17、意事項1、進入施工現場正確穿戴防護用品，嚴禁赤腳、穿拖鞋、硬底鞋上崗，凡患有不適高空作業疾病的人員，不得參與橋面高處臨邊作業，臨邊作業系好安全帶，做好安全防護。2、酒后嚴禁上崗作業，人員嚴禁在橋梁遮板邊緣站立和走行，防止高處墜落。3、作業人員嚴禁在橋梁遮板邊緣走行、站立，注意橋面梁縫、坑洞、溝槽、嚴禁踩踏。4、搬運重物要統一協調，不得亂擺亂放，手腳不得放在重物下。5、施工料具嚴禁放在橋梁邊緣，防止掉落傷人，施工廢料嚴禁高處拋物，垃圾廢料及時清運，施工料具擺放整齊，做到文明施工，工完料清，保證車輛安全通行。6、工間休息嚴禁在梁邊坐臥休息、嬉戲、打鬧。7、臨時用電嚴格按照施工現場用電規范執行，做到“一機、一箱、一閘、一漏”。8、現場氧氣、乙炔使用間距5米，離火源10米。氧氣、乙炔運輸時
