VHDL密碼鎖設計

1、VHDL語言及應用課程設計論文-VHDL平臺下密碼鎖的設計學院：電子信息學院專業： 學號： 姓名： 指導老師： 團隊成員： 完成日期： 目錄一. 引言-1二. 實驗?zāi)康?1三. 實驗任務與要求-1四. 設計原理及工作流程-24.1 密碼鎖設計原理-24.2 密碼鎖系統框圖-24.3 密碼鎖設計提示-2五. 密碼鎖的頂層設計源程序-3六. 密碼鎖各功能模塊源程序及其仿真分析-56.1 密碼設定鎖存器源程序及其仿真分析-56.2 密碼輸入鎖存器源程序及其仿真分析-66.3 開鎖控制系統源程序及其仿真分析-86.4 比較器源程序及其仿真分析-96.5 LED顯示源程序及其仿真分析-116.6 頂層源

2、文件的仿真分析-12七. 密碼鎖設計源程序的下載調試-137.1 電路結構-137.2 管腳分配-147.3 程序下載調試過程-14八. 實驗分析與總結-15九. 組內分工-16十. 參考文獻-16一. 引言隨著社會物質財富的日益增長和人們生活水平的提高，安全成為現代居民最關心的問題之一。因此人們對鎖要求甚高，既要求可靠地防盜，又要使用方便，這也是制鎖者長期以來研制的主題。傳統的門鎖既要備有大量的鑰匙，又要擔心鑰匙丟失后的麻煩。數字密碼鎖是二十一世紀制鎖業的一次革命，鎖的特點是不用鑰匙、無鎖孔、機械傳動、不易損壞、不磨損、不易被破譯、可多次更換密碼、換號不換鎖、一把鎖多個密碼，具有防撥、防砸、

3、防撬、防堵等功能。安裝門鎖時不破壞原門的結構，避免用鑰匙開啟旋芯式鎖具的一切煩惱（如丟、落、拆、堵門被反鎖等）。數字密碼鎖是利用數字密碼來開啟的鎖具，其重復概率極低，有著很高的安全性；而旋芯式鎖具使用不夠安全。通過對社會各階層千余人的調查，百分之百的人對目前身上掛著的串串鑰匙無可奈何，都愿意一身輕松沒有任何顧慮的出入家門，都愿意用上一種既安全方便又不用鑰匙的鎖具。因此，數字密碼鎖產品的市場發展前景極為廣闊。而EDA 技術設計電子系統具有用軟件的方式設計硬件，設計過程中可用有關軟件進行各種仿真，系統可現場編程、在線升級，整個系統可集成在一個芯片上等特點；不但設計周期短、設計成本低，而且將提高產品

4、或設備的性能，縮小產品體積、提高產品的技術含量，提高產品的附加值?？梢?jiàn)，用VHDL可以更加快速、靈活地設計出符合各種要求的密碼鎖，優于其他設計方法,使設計過程達到高度自動化。本設計的各個模塊由相應的VHDL程序具體實現，并在Quartus9.0環境下進行了整體電路的模擬仿真，最終實現“密碼鎖設計”的要求。二. 實驗?zāi)康?. 掌握VHDL語言的使用，學會用VHDL語言來編程解決實際問題；2. 學會使用EDA開發軟件設計小型綜合電路，掌握仿真的技巧；3. 學會應用開發系統實現硬件電路，檢驗電路的功能；4. 設計一個八位二進制密碼鎖，實現所要求的功能。三. 實驗任務與要求1、安鎖狀態。 按下開關鍵S

5、ETUP，密碼設置燈亮?xí)r，方可進行密碼設置操作。設置初始密碼09（或二進制8位數），必要時可以更換。再按SETUP鍵，密碼有效。2、 開鎖過程。（1） 、按啟動鍵（START）啟動開鎖程序，此時系統內部應處于初始狀態。（2） 、依次鍵入09（或二進制8位數）。（3） 、按開門鍵（OPEN）準備開門。若按上述程序執行且撥號正確，則開門指示燈A亮，若按錯密碼或未按上述程序執行，則按動開門鍵OPEN后，報警裝置鳴叫、燈B亮。（4）、開鎖處理事務完畢后，應將門關上，按SETUP鍵使系統重新進入安鎖狀態。若在報警狀態，按SETUP鍵或START鍵應不起作用，應另用一按鍵RESET才能使系統進入安鎖狀態。

6、3、 使用者如按錯號碼可在按OPEN鍵之前，按START鍵重新啟動開鎖程序。4、 設計符合上述功能的密碼鎖，并用層次化方法設計該電路。5、 用功能仿真方法驗證，通過觀察有關波形確認電路設計是否正確。6、 完成電路設計后，通過在實驗系統中下載，驗證設計的正確性。四. 設計原理及工作流程4.1 密碼鎖設計原理如下示框圖，密碼鎖系統主要由開鎖控制，設置密碼的鎖存器，輸入密碼的鎖存器，比較器，LED顯示和報警系統幾個部分組成。每一個模塊功能的實現都是通過VHDL語言實現的，并通過頂層電路與例化語句將功能模塊整合起來，之后對整個系統進行模擬仿真和硬件實現。4.2 密碼鎖系統框圖4.3 密碼鎖設計提示(1

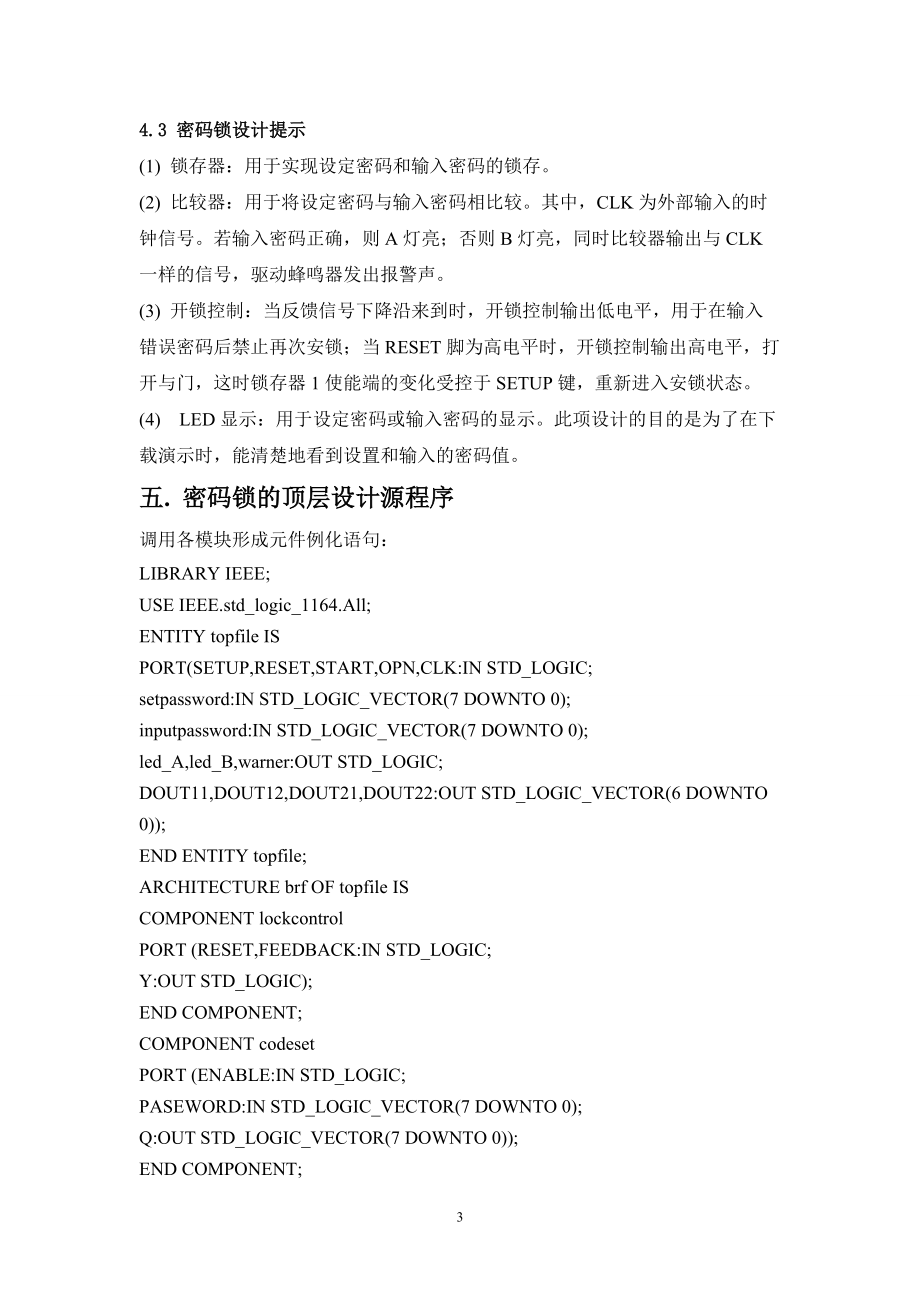

7、) 鎖存器：用于實現設定密碼和輸入密碼的鎖存。(2) 比較器：用于將設定密碼與輸入密碼相比較。其中，CLK為外部輸入的時鐘信號。若輸入密碼正確，則A燈亮；否則B燈亮，同時比較器輸出與CLK一樣的信號，驅動蜂鳴器發出報警聲。(3) 開鎖控制：當反饋信號下降沿來到時，開鎖控制輸出低電平，用于在輸入錯誤密碼后禁止再次安鎖；當RESET腳為高電平時，開鎖控制輸出高電平，打開與門，這時鎖存器1使能端的變化受控于SETUP鍵，重新進入安鎖狀態。(4) LED顯示：用于設定密碼或輸入密碼的顯示。此項設計的目的是為了在下載演示時，能清楚地看到設置和輸入的密碼值。五. 密碼鎖的頂層設計源程序調用各模塊形成元件例

8、化語句：LIBRARY IEEE;USE IEEE.std_logic_1164.All;ENTITY topfile ISPORT(SETUP,RESET,START,OPN,CLK:IN STD_LOGIC;setpassword:IN STD_LOGIC_VECTOR(7 DOWNTO 0);inputpassword:IN STD_LOGIC_VECTOR(7 DOWNTO 0);led_A,led_B,warner:OUT STD_LOGIC;DOUT11,DOUT12,DOUT21,DOUT22:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);END ENTITY

9、 topfile;ARCHITECTURE brf OF topfile ISCOMPONENT lockcontrolPORT (RESET,FEEDBACK:IN STD_LOGIC;Y:OUT STD_LOGIC);END COMPONENT;COMPONENT codesetPORT (ENABLE:IN STD_LOGIC;PASEWORD:IN STD_LOGIC_VECTOR(7 DOWNTO 0);Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);END COMPONENT;COMPONENT codeinputPORT (ENABLE:IN STD_LOG

10、IC;PASEWORD:IN STD_LOGIC_VECTOR(7 DOWNTO 0);Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);END COMPONENT;COMPONENT comparatorPORT (OPN,CLK,RESET:IN STD_LOGIC;rightpassword,password:IN STD_LOGIC_VECTOR(7 DOWNTO 0);A,B,warner:OUT STD_LOGIC;D11,D12,D21,D22:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);END COMPONENT;COMPONENT A

11、ND2PORT (a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END COMPONENT;COMPONENT NOR2PORT (e,d:IN STD_LOGIC;f:OUT STD_LOGIC);END COMPONENT;COMPONENT LEDPORT (DATA:IN STD_LOGIC_VECTOR(3 DOWNTO 0);DOUT7:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);END COMPONENT;SIGNAL net1,net2:STD_LOGIC_VECTOR(7 DOWNTO 0);SIGNAL net8,net9,net

12、10,net11:STD_LOGIC_VECTOR(3 DOWNTO 0);SIGNAL net3,net4,net5,net6,net7:STD_LOGIC;BEGINU0:lockcontrol PORT MAP(RESET=RESET,feedback=net3,y=net4);U1:AND2 PORT MAP(a=net3,b=START,c=net5);U2:AND2 PORT MAP(a=SETUP,b=net4,c=net6);U3:CODEINPUT PORT MAP(PASEWORD=inputpassword,ENABLE=net5,Q=net1);U4:codeset P

13、ORT MAP(PASEWORD=setpassword,ENABLE=net6,Q=net2);U5:comparator PORT MAP(rightpassword=net2,password=net1,OPN=OPN,CLK=CLK,A=led_A,B=net7,warner=warner,RESET=RESET,D12=net9,D11=net8,D21=net10,D22=net11);U6:NOR2 PORT MAP(e=net7,d=net7,f=net3);U7:LED PORT MAP(DATA=net8,DOUT7=DOUT11);U8:LED PORT MAP(DATA

14、=net9,DOUT7=DOUT12);U9:LED PORT MAP(DATA=net10,DOUT7=DOUT21);U10:LED PORT MAP(DATA=net11,DOUT7=DOUT22);led_B=net7;END ARCHITECTURE brf;六. 密碼鎖各功能模塊源程序及其仿真波形6.1密碼設定鎖存器源程序及其仿真波形源程序?yàn)椋篖IBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY codeset ISPORT(ENABLE:IN STD_LOGIC; PASSW

15、ORD:IN STD_LOGIC_VECTOR(7 DOWNTO 0);Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);END codeset;ARCHITECTURE bhv OF codeset ISBEGINPROCESS(ENABLE,PASSWORD) BEGINIF ENABLE = 1 THENQ(7) = PASSWORD(7);Q(6) = PASSWORD(6);Q(5) = PASSWORD(5);Q(4) = PASSWORD(4);Q(3) = 0;Q(2) = 0;Q(1) = 0;Q(0) = 0;END IF;END PROCESS;END

16、 bhv;仿真波形圖為：使能控制端高電平時：使能控制端變回低電平時：由于硬件設備限制，不能檢驗全部端口，因此將低位的四位設置為低電平，通過改變使能控制端與高位的電平觀察正確性。6.2 密碼輸入鎖存器源程序及其仿真波形源程序?yàn)椋篖IBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY codeinput ISPORT(ENABLE:IN STD_LOGIC; PASSWORD:IN STD_LOGIC_VECTOR(7 DOWNTO 0); Q:OUT STD_LOGIC_VECTOR(7 DO

17、WNTO 0);END codeinput;ARCHITECTURE bhv OF codeinput ISBEGINPROCESS(ENABLE,PASSWORD) BEGINIF ENABLE = 1 THENQ(7) = PASSWORD(7);Q(6) = PASSWORD(6);Q(5) = PASSWORD(5);Q(4) = PASSWORD(4);Q(3) = 0;Q(2) = 0;Q(1) = 0;Q(0) = 0;END IF;IF ENABLE=0 THENQ = 00000000;END IF;END PROCESS;END bhv;仿真波形為：當使能信號為低電平，鎖存

18、器輸出狀態保持不變，輸入信號沒有讀入；當使能信號有低電平變?yōu)楦唠娖?，鎖存器開始讀入輸入的信號。6.3 開鎖控制系統源程序及其仿真波形源程序?yàn)椋篖IBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY lockcontrol IS PORT( FEEDBACK,RESET:IN STD_LOGIC; Y:OUT STD_LOGIC); END lockcontrol; ARCHITECTURE bhv OF lockcontrol IS BEGINPROCESS(FEEDBACK,RESET)

19、BEGIN Y = 1;IF FEEDBACK = 0 THEN Y = 0;END IF;IF RESET = 1 THENY = 1;END IF;END PROCESS; END bhv; 仿真波形為：FEEDBACK為反饋信號，RESET為重置密碼信號。當反饋信號下降沿來到時，開鎖控制輸出Y低電平，用于在輸入錯誤密碼后禁止再次安鎖；當RESET腳為高電平時，開鎖控制輸出高電平。6.4 比較器源程序以及仿真波形源程序?yàn)椋篖IBRARY IEEE;USE IEEE.STD_LOGIC_1164.All;ENTITY comparator IS PORT(rightpassword,pass

20、word:IN STD_LOGIC_VECTOR(7 DOWNTO 0);OPN,CLK,RESET:IN STD_LOGIC;A,B,warner:OUT STD_LOGIC;D11,D12,D21,D22:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);END comparator;ARCHITECTURE bhv OF comparator ISBEGINPROCESS(OPN,CLK,RESET,rightpassword,password)BEGIN D11(3) = rightpassword(7);D11(2) = rightpassword(6);D11(1)

21、 = rightpassword(5);D11(0) = rightpassword(4);D12(3) = rightpassword(3);D12(2) = rightpassword(2);D12(1) = rightpassword(1);D12(0) = rightpassword(0);D21(3) = password(7);D21(2) = password(6);D21(1) = password(5);D21(0) = password(4);D22(3) = password(3);D22(2) = password(2);D22(1) = password(1);D22

22、(0) = password(0);IF OPN = 1 THENIF rightpassword = password THENA = 1;B = 0;warner = 0;END IF;IF rightpassword /= password THENA = 0;B = 1;warner = CLK; IF RESET = 1 THEN A = 0; B = 0; warner = 0;END IF;END IF;ELSE A = 0;B = 0;warner DOUT7DOUT7DOUT7DOUT7DOUT7DOUT7DOUT7DOUT7DOUT7DOUT7DOUT7=0000000;

23、END CASE; END PROCESS;END ARCHITECTURE a ;仿真波形為：可以由二進制代碼的值判斷出仿真結果真確，從圖中還可以觀察到，當輸入的四位數中有兩位及以上同時跳變時，出現了競爭冒險現象。6.6 頂層源文件的仿真波形分析（1）密碼輸入正確時： 按下SETUP設置密碼。按啟動鍵START啟動開鎖程序，當輸入的密碼與設定的密碼相同，按下OPEN鍵，A燈亮起，鎖打開，B燈和蜂鳴器不工作。（2）密碼輸入不正確時： 按下SETUP設置密碼。按啟動鍵START啟動開鎖程序，當輸入密碼與設定的密碼不同，按下OPEN鍵，B燈亮，蜂鳴器隨CLK周期性鳴響，此時，開關SETUP和START沒有作用，只能關閉OPEN并按下RESET，才可
