款勞恩斯電動轉向系統維修手冊

1、故障代碼(DTC)DTC故障說明C1101蓄電池電壓高C1102蓄電池電壓低C1260轉向角速度傳感器電路-信號C1262溫度傳感器故障C1603ECU 熱保護C1604ECU 硬件故障C1611與ECM的CAN通信故障C1617EMS無效發動機轉速C1622EMS無效車速C1623與轉向角速度傳感器的CAN通信故障C2400電機故障 電機不運轉C2413電機電流故障(電流過大)C2420電機溫度傳感器信號電壓高C2421電機溫度傳感器信號電壓低結構圖1. 皮帶輪螺母2. 皮帶輪3. 卡環4. 軸承5. 半軸6. 油封7. 前殼8. 連接器9. 滑板彈簧10. O-型環(外)11. O-型環(

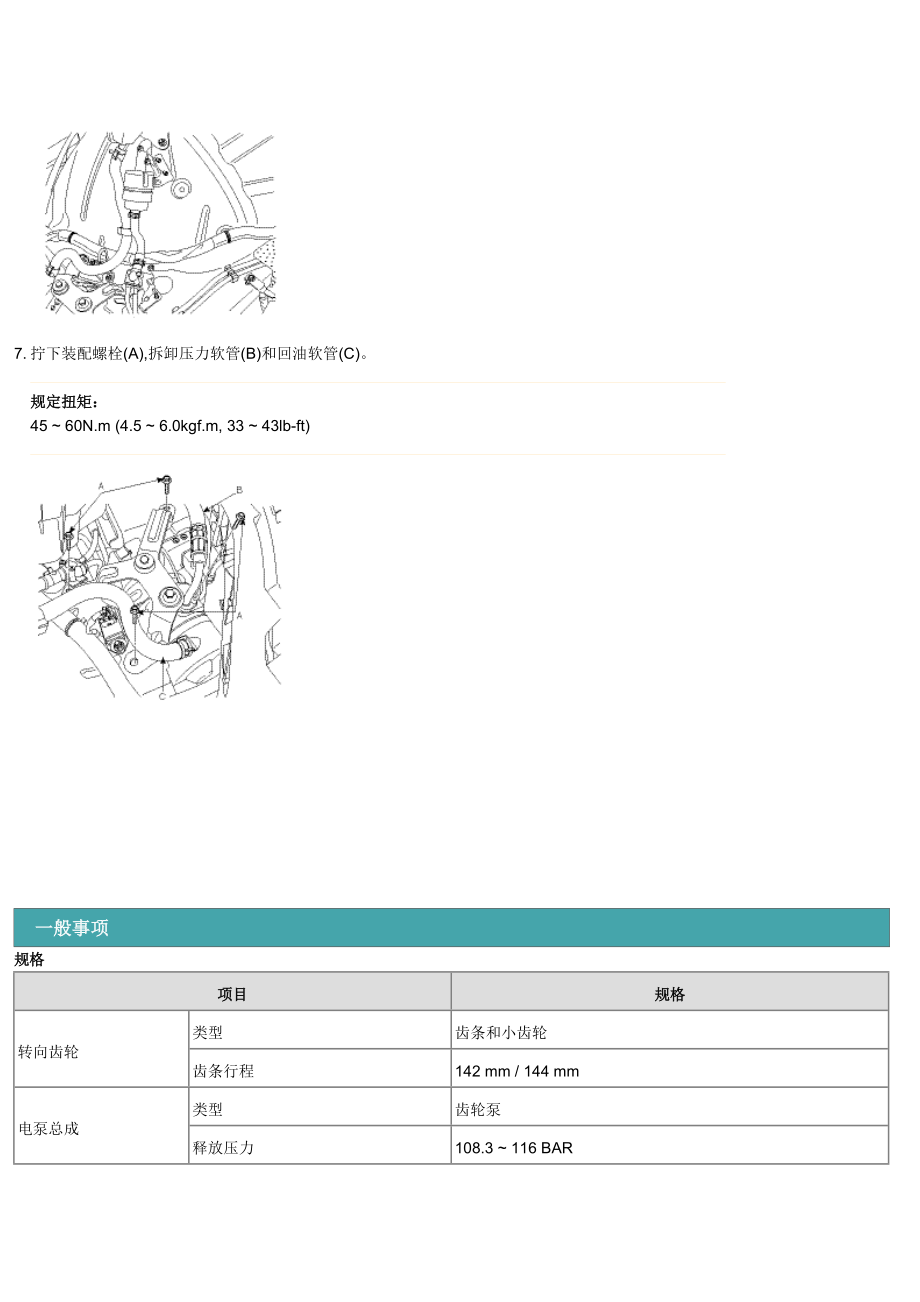

2、內)12. 吸入管13. 機油泵側板14. 葉片15. 轉子16. 凸輪環17. 鎖銷18. 襯墊19. 油泵蓋總成20. 固定螺栓結構圖1. 儲油罐2. 齒輪泵3. 電機4. ECU更換1.拆卸前保險杠。(參考BD部分)2.拆卸左大燈。(參考BE部分)3.分離連接器(A),擰下螺栓(B)。4.分離密封環(A)、軟管(B),拆卸空氣濾清器。5.擰下螺栓。6.擰下螺栓,拆卸Y-連接器支架和空氣濾清器支架。7.擰下裝配螺栓(A),拆卸壓力軟管(B)和回油軟管(C)。規定扭矩：45 60N.m (4.5 6.0kgf.m, 33 43lb-ft)一般事項規格項目規格轉向齒輪類型齒條和小齒輪齒條行程1

3、42 mm / 144 mm電泵總成類型齒輪泵釋放壓力108.3 116 BAR排量1.5 cc/rev最大流量7.8 LPM油泵類型葉片排量10.5 cc/rev釋放壓力102(+3/-2)kgf/cm轉向角內部225/55 R1741.59130225/50 R1842.70130Outer225/55 R1734.07225/50 R1834.02動力轉向油EPHSPentosin CHF 202NPSPSF-4規定扭矩項目規定扭矩N.mkgf.mlb-ft驅動軸螺母200 28020.0 28.0145 203轉向柱總成和萬向節18 251.8 2.513 18萬向節到轉向器18 25

4、1.8 2.513 18橫拉桿球頭和轉向節85 1108.5 11.061 80動力轉向器和副車架80 1008.0 10.058 72壓力管擰緊螺栓和動力轉向電泵總成。20 302.0 3.014 21動力轉向電泵總成支架和側車底架45 604.5 6.033 43萬向節到防塵蓋13 181.3 1.89 13轉向柱固定螺栓13 181.3 1.89 13故障檢修故障現象可能原因補救措施轉向間隙過大擰松支撐叉塞重新擰緊擰松轉向器固定螺栓重新擰緊橫拉桿球頭松動或磨損按需要重新擰緊或更換方向盤操作不平滑(動力輔助不足)V形皮帶打滑重新調整V形皮帶損壞更換液位低補充液體內有空氣放氣軟管彎曲或損壞修

5、正路徑或更換油泵壓力不充分維修或更換油泵流量控制閥卡滯更換油泵內部泄露過多更換損壞的部件從轉向器內的齒條和小齒輪漏油過多更換損壞的部件轉向器或閥體油封扭曲或損壞更換方向盤不工作回位適當橫拉桿球頭的阻力過大更換支撐叉塞過緊調整橫拉桿和/或球頭不能平滑轉動更換轉向器固定支架的墊松動重新擰緊轉向軸萬向節和/或車身墊圈磨損修正或更換齒條扭曲更換小齒輪軸承損壞更換軟管彎曲或損壞重新配置或更換油壓控制閥損壞更換油泵輸入軸軸承損壞更換噪音轉向器發出噪音所有動力轉向系統都有噪音。轉動方向盤或車輛移動時,最普遍的噪音是噓音。此噪音在踩剎車轉動方向盤時最明顯。此噪音與轉向性能無關。不要更換閥,除非“噓音”明顯。更

6、換的閥也可能有輕微的噪音,不是解決此現象的辦法。齒條和小齒輪格格音或咔嚓音。車身和軟管干涉重新配置轉向器支架松動重新擰緊橫拉桿和/或球頭松動重新擰緊橫拉桿和/或球頭磨損更換油泵的噪音液位低補充液體內有空氣放氣泵固定螺栓松動重新擰緊EHPS檢查方向盤間隙1.轉動方向盤,使前輪直線向前。2.不移動前輪情況下,測量方向盤可以轉動的距離。標準值0 30mm (1.18in.)以下3.如果間隙超過標準值,檢查轉向柱,軸和鏈接情況。檢查固定轉向效果1.把車輛放在平面,方向盤直線向前。2.起動發動機,并在左右極限位置之間轉動方向盤幾次,加熱動力轉向液。3.將彈簧秤設在方向盤上。發動機轉速900 1100rp

7、m狀態下,拉動秤并在輪胎開始轉動時讀取數據。標準值; 2.5kgf4.如果測得的值超過標準值,檢查動力轉向器和泵。更換動力轉向液始終要使用正品Pentosin CHF202。使用其它類型的動力轉向液或ATF在冷天氣中可能導致?lián)p壞和轉向不良等情況。1.提高儲液罐,分離回油管,排出儲液罐的油。小心不要將油液噴灑到車身和部件上。如果噴到上面,應立刻擦凈。2.把適當直徑的管連接在分離的回油管,將軟管末端放在適當容器內。3.用千斤頂提升前輪并在左右極限位置之間轉動方向盤直到油液從管停止流出為止。4.重新連接回油管和儲液罐。5.添加動力轉向液,然后給動力轉向系統放氣。放氣始終要使用正品Pentosin C

8、HF202。使用其它類型的動力轉向液或ATF在冷天氣中可能導致?lián)p壞和轉向不良等情況。1.用千斤頂提升前輪。2.添加動力轉向液直到液位到達儲液罐上標記的COLD MAX位置為止。注意不要起動發動機。動力轉向泵工作時,執行步驟3之前起動發動機可能導致異常噪音。3.在左右極限位置之間轉動方向盤5 6次持續15 20秒。4.快速轉動點火開關鑰匙從“ON”位置轉至“Start”位置,轉動發動機1 2次,但是不要起動發動機。5.在左右極限位置之間轉動方向盤5 6次持續15 20秒。6.起動發動機,并在左右極限位置之間轉動方向盤,直到發動機怠速狀態下,儲液罐內的氣泡不出現為止。7.檢查儲液罐內動力轉向液的顏

9、色和液位,然后重新添加油液至所需的COLD MAX液位。轉動方向盤時,如果液位上/下移動；關閉發動機時,油液流出儲液罐或油液為白色,說明氣泡沒有完全從動力轉向系統中排出。因此,重復步驟5。油泵釋放壓力測試1.從動力轉向泵上分離壓力管,在泵和壓力管之間安裝專用工具。2.起動發動機并轉動方向盤若干次,以便油溫升高至約50 60 C (122 F)。3.發動機轉速設置到約1000rpm。4.關閉專用工具的切斷閥并測量油壓。釋放壓力108.3 116 BAR不要使壓力表上的切斷閥保持關閉狀態超過10秒。5.拆卸專用工具,將壓力管連接到泵上,擰緊有眼螺栓。6.給動力轉向系統放氣。NPS檢查方向盤間隙1.

10、轉動方向盤,使前輪直線向前。2.不移動前輪情況下,測量方向盤可以轉動的距離。標準值30mm (1.18in.)以下3.如果間隙超過標準值,檢查轉向柱,軸和鏈接情況。檢查固定轉向效果1.把車輛放在平面,方向盤直線向前。2.起動發動機,并在左右極限位置之間轉動方向盤幾次,加熱動力轉向液。3.將彈簧秤設在方向盤上。發動機轉速900 1100rpm狀態下,拉動秤并在輪胎開始轉動時讀取數據。標準值3.0kgf以下4.如果測得的值超過標準值,檢查動力轉向器和泵。更換動力轉向液始終要使用正品動力轉向液。使用其它類型的動力轉向液或ATF在冷天氣中可能導致?lián)p壞和轉向不良等情況。1.提高儲液罐,分離回油管,排出儲
