AM信號同步檢波器的設計

1、AM信號同步檢波器的設計一總體方案選擇的論證設計要求：用模擬乘法器MC1496/1596設計一AM信號同步檢波器 主要指標：輸入AM信號：載波頻率465KHz，調制信號：1KHz 正弦波，幅度大于1V（峰峰值），調制度為60%輸出信號：無明顯失真，幅度大于2V考慮的所有方案：（1）電容三點式振蕩器的設計 （2） AM信號包絡檢波器選用現有方案理由：題目要求用MC1496作為同步檢波解調電路，又高頻電路分析以及百度文庫和高頻實驗手冊可以找出MC1496作為同步檢波器的外圍電路，因為此題目難度最大且其他題目已在早期做過。方案總框圖：優缺點： 1)相對于包絡檢波來說，可以對調制度過高的調制信號進行解

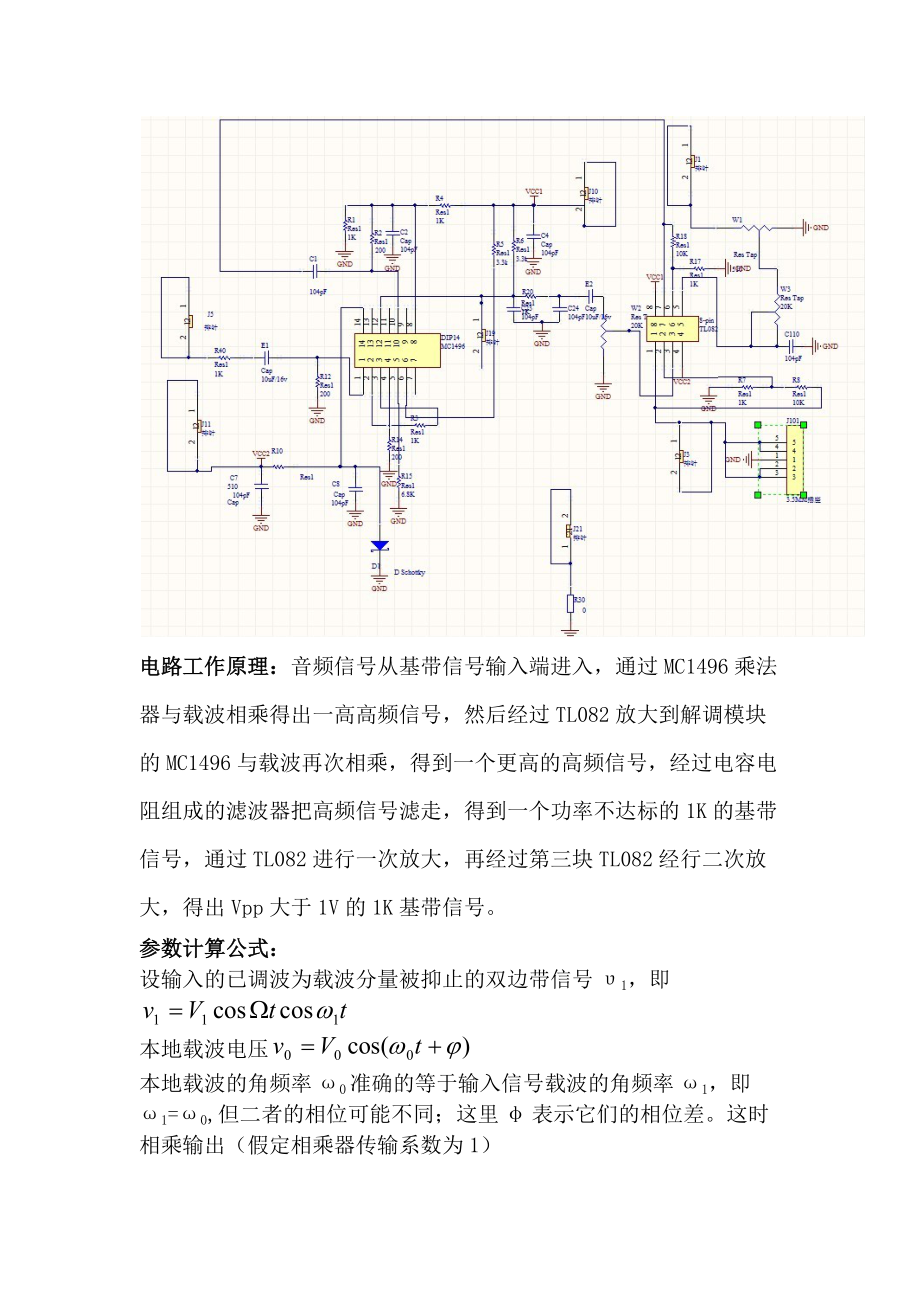

2、調（例如DSB信號）。 2)同步檢波相對于包絡檢波，必須要獲得或提取載波且相位相差不能過大。 3)此設計方案采用集成芯片需通電。簡單原理：同步檢波器用于對載波被抑止的雙邊帶或單邊帶信號進行解調。它的特點是必須外加一個頻率和相位都與被抑止的載波相同的電壓。同步檢波器的名稱由此而來。外加載波信號電壓加入同步檢波器可以有兩種方式：一種是將它與接收信號在檢波器中相乘，經低通濾波器后檢出原調制信號，如圖所示；另一種是將它與接收信號相加，經包絡檢波器后取出原調制信號，如圖所示。二具體電路設計電路圖AM調制模塊（上圖）解調模塊（下圖）電路工作原理：音頻信號從基帶信號輸入端進入，通過MC1496乘

3、法器與載波相乘得出一高高頻信號，然后經過TL082放大到解調模塊的MC1496與載波再次相乘，得到一個更高的高頻信號，經過電容電阻組成的濾波器把高頻信號濾走，得到一個功率不達標的1K的基帶信號，通過TL082進行一次放大，再經過第三塊TL082經行二次放大，得出Vpp大于1V的1K基帶信號。參數計算公式： 設輸入的已調波為載波分量被抑止的雙邊帶信號1，即 本地載波電壓本地載波的角頻率0準確的等于輸入信號載波的角頻率1，即 1=0,但二者的相位可能不同；這里表示它們的相位差。這時相乘輸出（假定相乘器傳輸系數為1） 低通濾波器濾除21附近的頻率分量后，就得到頻率為的低頻信號 元器件的選?。哼x取了M

4、C1496作為主要芯片選用TL082作為信號放大作用、在用若干個電阻電容、若干個可調電阻作為濾波作用。3 組裝與調試數據記錄與對比分析：AM調制信號放大得出的信號（放大倍數最大為200倍）分析：輸出信號還原程度較高，波形無大失真，經過包絡檢波后輸出幅度較小。由于輸出幾乎無，使用TL082放大（放大倍數200倍）后幅度達標，且失真程度無升高。解調部分使用二階低通濾波器，將二次升頻中的高頻信號濾除，得到1K的信號。與理想一致。測試中使用的儀器：萬用電表、數字示波器、信號發生器、可調電源。故障原因及排除方法：在焊好元件后給予信號輸出，發現解調無法有輸出信號，隨后用萬用電表檢查萬用板是不是存在有焊接上

5、的漏洞即是否有焊盤脫落，然后檢查芯片引腳是否有短路，經過檢查在解調板中濾波處有存在焊盤脫落、在鍍錫時使得電路斷接。然后查看電源引腳處發現有虛焊問題，排除問題后解調有輸出，但是幅值不夠指標，通過調節我們制作的AM調制模塊的放大幅度，以及在解調端增加2級TL082芯片制作放大器增大輸出幅度。使得輸出信號可達20V，最終指標滿足要求。電路的特點與改進意見：解調模塊輸入部分可以加入前置電壓放大器使電路失真減少，電路板材應該選用抗高溫板材在鍍錫時不易烤焦變黑，電路板可制作雙面板減少跳線引起線電阻增加對電路的影響。焊電路的時候要適當加熱焊接，不宜久觸電路板把焊盤焊壞。4 相關資料 元器件：MC1496 10K電阻1K電阻可調電阻10K3.3K電
