鴻化公司物料在線監測系統及客戶端程序改進

1、鴻化公司物料在線監測系統及客戶端程序改進                        論文關鍵詞：流量計量客戶端SQL      論文摘要：簡要介紹了鴻化公司物料在線監測系統的工作原理、組成和功能，以及客戶端程序的改進，解決了程序安裝繁瑣、運行不穩定的問題。1前言2系統工作原理系統是將計算機技術、網絡技術和

2、工業自動化技術緊密結合起來，采用分布式的數據采集，集中式的數據處理?，F(xiàn)場各節流裝置將流量大小轉化為差壓的變化，經差壓變送器送至流量?jī)x，流量?jī)x根據差壓和氣流靜壓（壓力變送器）、溫度等信號，通過預先設置的有關參數，按照計量標準中規定的計算流量的數學模計算出與之對應的物料的瞬時流量和累計流量。上位機通過RS485采集各流量?jī)x的計量數據并保存到本機數據庫中。這樣一來，操作人員就可實時動態地了解和掌握生產情況。各流量數據還由上位機通過公司局域網上傳至計算中心并保存到服務器數據庫中，供MIS系統和相關部門查詢的需要。3系統組成  3.1系統拓?fù)浣Y(jié)構3.2 系統配置   系統由

3、計算機系統和現場采集終端兩大部份組成。計算機系統是由計算機網絡設備、服務器、工作站、網絡操作系統、大型商用數據庫以及相關應用軟件等構成的一個局域網系統，主要完成能量物料等數據的最終采集、存儲和分析應用等功能。現場采集終端主要為現場檢測儀表，完成能量物料等數據的現場采集和遠程傳送功能。(1)計算機系統數據庫服務器1臺，位于計算中心。上位機4臺，分別位于動力分公司、冷凍總控、配氣站和合成新總控。運行物料流量采集系統前置工作站軟件，同時可運行查詢工作站軟件?？蛻舳斯ぷ髡救舾膳_(tái)，為公司局域網中的原有計算機，安裝并運行客戶端軟件。(2) SLQ-C通訊適配器SLQ-C通訊適配器的功能是可與現場流量?jī)x進行

4、通訊。采用RS-485接口與上位機和現場流量?jī)x相連。(3)現場主要檢測儀表主要檢測儀表有：補償式智能流量積算儀、壓力變送器、差壓變送器、溫度變送器、雙波紋管差壓計等，實現天然氣、蒸汽、水、氯氣、二氧化碳、尾氣、液氯、氫氣、PH值等瞬時量檢測，計量點共92個。4系統主要功能(1) 系統管理 系統管理包含：權限管理、口令修改、類型表配置、上位機設置、報警參數設置、流量?jī)x參數設置、站號位號設置、流程圖坐標設置、輸差配置、交接班管理等功能。(2) 數據瀏覽數據瀏覽包含：數據表格顯示、流程圖顯示、數據曲線顯示等功能。(3) 報表打印 可生成和打印日?qǐng)?bào)表、月報表和年報表。并根據用戶的應用需求，作了大量的定

5、制化開發，較好地滿足了用戶在生產和管理上的實際需要。(4) 日志瀏覽實現報警參數修改黑匣子、報警日志、交接班日志的查詢。5系統客戶端程序改進    由于客戶端程序沒有包含運行時所需的庫文件以及數據庫驅動文件，網絡驅動文件等，而客戶端程序又需要在MSSQL、Borland c+ 4.0工作環境下運行。因此在安裝客戶端程序時，不僅要安裝MSSQL客戶端程序，還要安裝Borland C+4.0。程序安裝過程繁瑣，安裝時間長，并且系統穩定性較差。所以，需要改進客戶端程序，使其能獨立運行。5.1 客戶端程序運行時所需的Borland C+文件

6、0; 客戶端程序采用Borland C+ 4.0 開發，如果將整個Borland C+ 4.0 的動態連接庫拷入客戶端程序目錄，這樣制作的客戶端程序非常龐大，沒有達到精簡的目的。我們采用在沒有安裝Borland C+ 4.0的微機上運行客戶端程序，逐步檢測出程序運行所必須的文件有：borlndmm.dll、cp3245mt.dll、nmfast40.bpl、qrpt40.bpl、tee40.bpl、vcl40.bpl、vcldb40.bpl、vclx40.bpl。5.2客戶端程序運行時所需數據庫驅動文件程序與數據庫連接采用的是Borland BDE數據庫驅動引擎，用同樣的方法檢測出程序所需的數

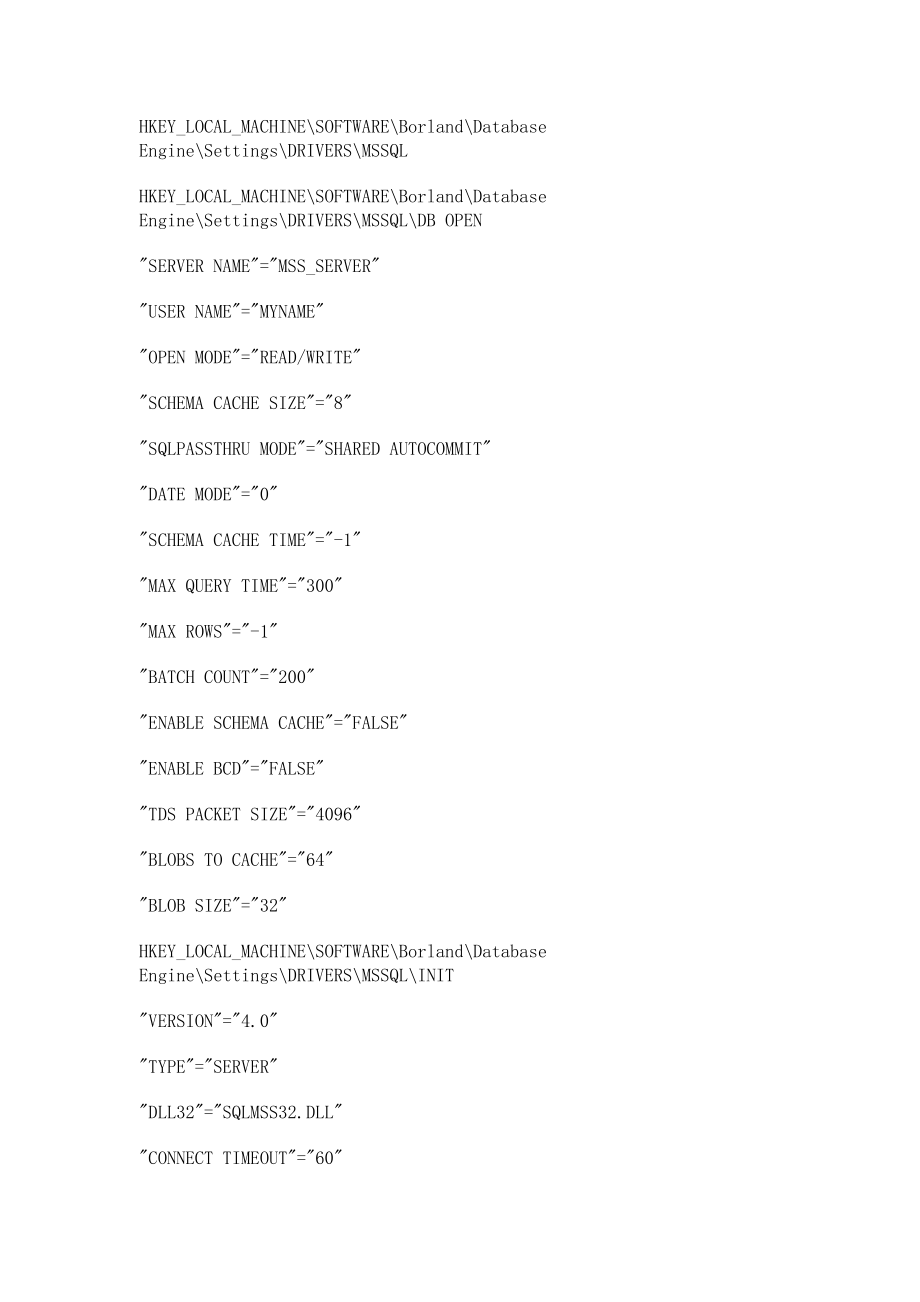

7、據庫驅動文件有：bantam.dll、idapi32.dll、fareast.btl、charset.cvb、idr20009.dll、f、ntwdblib.dll、sqlmss32.dll、idsql32.dll，按此方法有效減少了BDE驅動程序的大小。5.3 需要設置的注冊表鍵值    在確定和包含以上文件后，程序還不能正常調用數據（在調用數據庫操作前需要有正確的鍵值存在），還要寫注冊表文件。需要設置的注冊表鍵值有：

8、                HKEY_LOCAL_MACHINESOFTWAREBorland HKEY_LOCAL_MACHINESOFTWAREBorlandDatabase Engine    HKEY_LOCAL_MACHINESOFTWAREBorlandDatabase EngineSettingsHKEY_LOCAL_MACHINESOFTWAREBorlandDatabase Engin

9、eSettingsDRIVERSHKEY_LOCAL_MACHINESOFTWAREBorlandDatabase EngineSettingsDRIVERSMSSQLHKEY_LOCAL_MACHINESOFTWAREBorlandDatabase EngineSettingsDRIVERSMSSQLDB OPEN"SERVER NAME"="MSS_SERVER""USER NAME"="MYNAME""OPEN MODE"="READ/WRITE""SCHEM

10、A CACHE SIZE"="8""SQLPASSTHRU MODE"="SHARED AUTOCOMMIT""DATE MODE"="0""SCHEMA CACHE TIME"="-1""MAX QUERY TIME"="300""MAX ROWS"="-1""BATCH COUNT"="200""ENABLE SC

11、HEMA CACHE"="FALSE""ENABLE BCD"="FALSE""TDS PACKET SIZE"="4096""BLOBS TO CACHE"="64""BLOB SIZE"="32"HKEY_LOCAL_MACHINESOFTWAREBorlandDatabase EngineSettingsDRIVERSMSSQLINIT"VERSION"="4.0&quo

12、t;"TYPE"="SERVER""DLL32"="SQLMSS32.DLL""CONNECT TIMEOUT"="60""TIMEOUT"="300""TRACE MODE"="0""MAX DBPROCESSES"="31"將以上內容編輯成注冊表文件,如：ZX01.REG。5.4 重新制作安裝程序    將客戶端程序、檢測出需要的驅動文件、注冊表文件保存在一個文件夾下，利用CreateInstall 3.41制作安裝系統。在制作安裝程序時，在運行選項卡欄設置安裝完成后運行REG應用程序，命令行參數設置為：import ZX01.REG（如圖 2）。這樣程序在安裝時，會自動安裝注冊表文件。重新制作完成的安裝程序只有3.37MB大小，是原程序的五十分之一，并實現了程序的一鍵式安裝，不再需要安裝MSSQL和Borland C+ 4.0。圖6結束語鴻化公司物料在線監測系統對公司能源、物料進行在線監測和適時監控，通過完善、準確的計量和計量數
