2 正弦波振蕩電路

1、一、選擇題 (05 分)1.選擇填空。1利用正反饋產生正弦波振蕩的電路，其組成主要是_。A放大電路、反饋網絡   B放大電路、反饋網絡、選頻網絡C放大電路、反饋網絡、穩頻網絡 2為了保證正弦波振蕩幅值穩定且波形較好，通常還需要引入_環節。A微調，B屏蔽，C限幅，D穩幅 (12 分)2.將圖示的文氏電橋和集成運放A連接成一個正弦波振蕩電路，試在下列各題中選擇正確案填空。1應按下列的方法_來連接：A-，-，-，-； B-，-，-，-；C-，-，-，-； D-，-，-，-；2若要降低振蕩頻率，應_。A增大R1；B減小R2；C減小C；D增大R3若振蕩器輸出正弦波失真，應_。A增大R

2、1；B增大R2；C增大C；D增大R二、是非題 (04 分)1.試判斷下列說法是否正確，正確的在括號中畫“Ö”，否則畫“×”。1負反饋放大電路不可能產生自激振蕩。（    ）2正反饋放大電路有可能產生自激振蕩。（    ）3滿足自激振蕩條件的反饋放大電路，就一定能產生正弦波振蕩。（    ）4對于正弦波振蕩電路，只要滿足相位平衡條件，就有可能產生正弦波振蕩。（    ）5對于正弦波振蕩電路，只要滿足自激振蕩的平衡條件，就有可能自行起振。（

3、0;  ）(04 分)2.試判斷下列說法是否正確，正確的在括號中畫“Ö”，否則畫“×”。1正弦波振蕩電路自行起振條件是。（    ）2正弦波振蕩電路維持振蕩條件是。（    ）3在正弦波振蕩電路中，只允許引入正反饋，不允許引入負反饋。（    ）4在放大電路中，為了提高輸入電阻，只允許引入負反饋，不允許引入正反饋。（    ）5在放大電路中，若引入了負反饋，又引入了正反饋，就有可能產生自激振蕩。（    ）(05 分

4、)3.試判斷下列說法是否正確，正確的在括號中畫“Ö”，否則畫“×”。1由集成運放構成的電壓跟隨器，因?yàn)?，因此不可能產生自激振蕩。（    ）2由單管構成的射極（或源極）跟隨器，因?yàn)?，因此不可能產生自激振蕩。（    ）3對于一個反饋電路，只要滿足起振條件，一定能產生自激振蕩。（    ）4對于一個反饋放大電路，只要它的反饋網絡相移，它的放大電路相移，就有可能產生自激振蕩。（    ）5對于一個反饋放大電路，反饋網絡最大相移，放大電路相移，則不可能自激振蕩。

5、（    ）三、解答題 (05 分)1.欲使左下圖示電路有可能產生正弦波振蕩，試根據相位平衡條件，用“”、“”分別標集成運放A的同相輸入端和反向輸入端。 (05 分)2.試根據相位平衡條件，判斷右上圖電路有無可能產生正弦波振蕩？并簡述理由。(08 分)3.試判斷圖示兩電路能否產生正弦波振蕩，若能振蕩，請寫出振蕩頻率的近似表達式若不能振蕩，請簡述理由，設A均為理想集成運放。(10 分)4.正弦波振蕩電路如左下圖所示。設A為理想集成運放，R21.5kW，又知在電路振蕩穩定時流過R1的電流（有效值）。試求：1輸出電壓Uo（有效值）？2電阻R1？ (10 分)5.正弦波振

6、蕩電路如右上圖所示，設A為理想集成運放，已知在電路振蕩穩定時，流過R1的流（有效值），輸出電壓Uo（有效值）2.7V。試求：1電阻R2？2電阻R1？(10 分)6.正弦波振蕩電路如左下圖所示。設A為理想集成運放，已知電阻R21.5kW，電路振蕩穩定的輸出電壓Uo（有效值）2.7V。試求：1流過電阻R1的電流（有效值）2電阻R1？ (05 分)7.某學生連接一個如右上圖示的文氏電橋振蕩器，但電路不振蕩，請你幫他找出錯誤，并在圖加以改正，要求不增、減元器件。(05 分)8.某學生連接一個如圖示的文氏電橋振蕩器，但電路不振蕩，請你幫他找出錯誤，并在圖加以改正，要求不增、減元器件。(10 分)9.電路

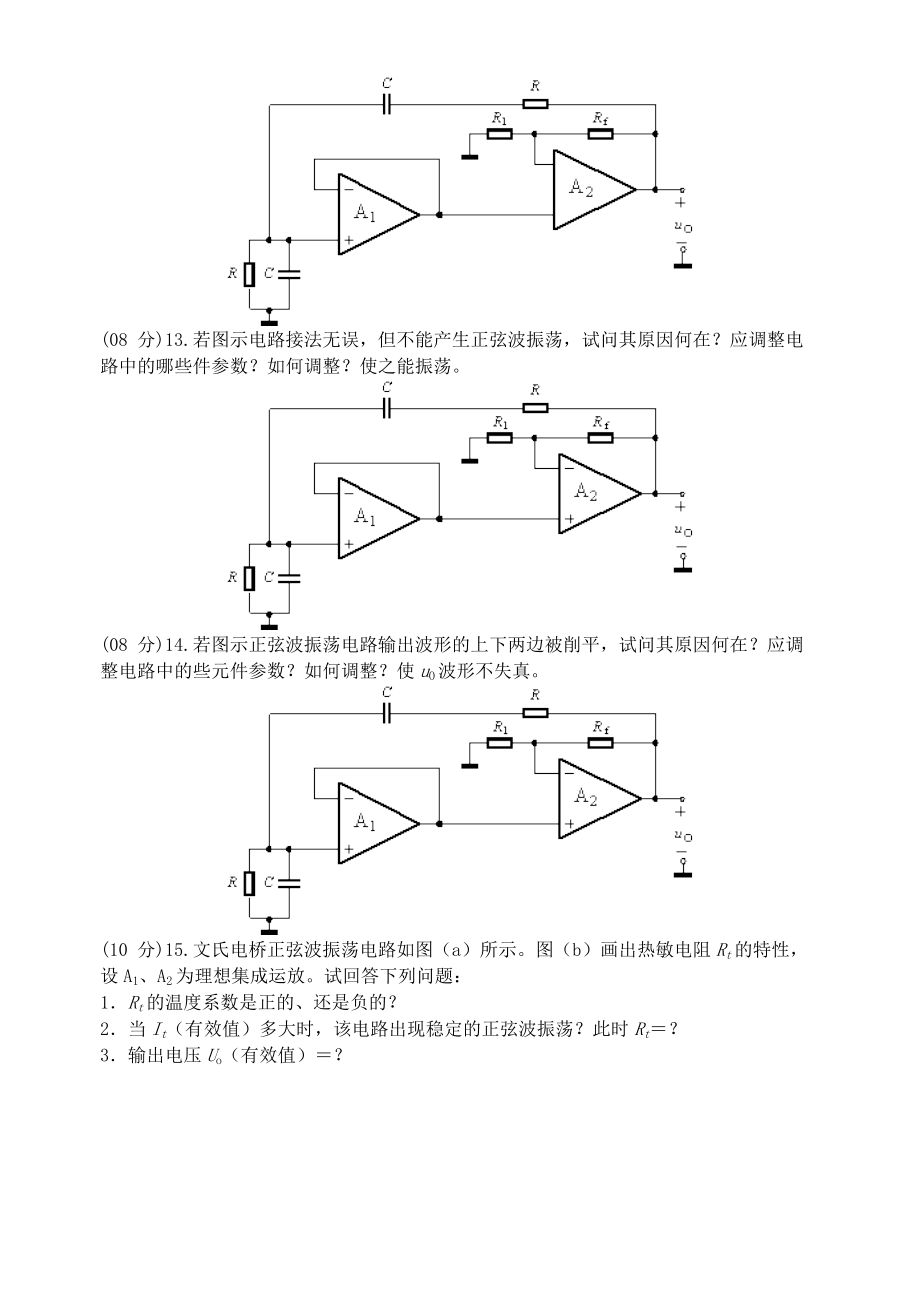

7、如圖、（b）所示，設A均為理想集成運放。1選擇兩電路中的Rt值及其溫度系數的正、負號；2計算兩電路輸出電壓的頻率f0。(08 分)10.設圖示電路中的A1、A2均為理想運放，試判斷該電路有無可能產生正弦波振蕩，若可振蕩，請寫出振蕩頻率的表達式；若不能振蕩，請簡述理由。(08 分)11.設圖示電路中的A1、A2均為理想運放，請回答下列問題： 1為使該電路有可能產生正弦波振蕩，試分別用“”、“”號標出A1的同相輸入端和反相輸入端；2若采用一只負溫度系數的熱敏電阻Rt來穩定該電路輸出振幅，試問Rt應取代電路中的哪只電阻？(08 分)12.設圖示電路中的A1、A2均為理想運放，請回答下列問題：

8、1為使該電路有可能產生正弦波振蕩，試分別用“”、“”號標出A2的同相輸入端和反相輸入端；2若采用一只正溫度系數的熱敏電阻Rt來穩定該電路輸出振幅，試問Rt應取代電路中的哪只電阻？(08 分)13.若圖示電路接法無誤，但不能產生正弦波振蕩，試問其原因何在？應調整電路中的哪些件參數？如何調整？使之能振蕩。(08 分)14.若圖示正弦波振蕩電路輸出波形的上下兩邊被削平，試問其原因何在？應調整電路中的些元件參數？如何調整？使uO波形不失真。(10 分)15.文氏電橋正弦波振蕩電路如圖所示。圖畫出熱敏電阻Rt的特性，設A1、A2為理想集成運放。試回答下列問題：1Rt的溫度系數是正的、還是負的

9、？2當It（有效值）多大時，該電路出現穩定的正弦波振蕩？此時Rt？3輸出電壓Uo（有效值）？(10 分)16.文氏電橋正弦波振蕩電路如圖所示，圖畫出了熱敏電阻Rt的特性，設A1、2均為理想集成運放。試回答下列問題：1Rt的溫度系數是正的、還是負的？2當It（有效值）多大時，該電路出現穩定的正弦波振蕩？此時Rt？3輸出電壓Uo（有效值）？(15 分)17.圖示是一個尚未連接好的文氏電橋正弦波振蕩電路，設A為理想集成運放，試回答下列題：1為使電路滿足振蕩的相位平衡條件，各點之間應如何連接（在圖中畫出）？2為使電路滿足起振的幅值條件，Rf應如何選擇？3為使電路產生100Hz的正弦波振蕩，

10、電容C應選多大？4現有一個具有負溫度系數的熱敏電阻Rt，為了穩幅，可將它替換哪個電阻（假設它和被替換電阻的阻值相同）？(15 分)18.圖示是一個尚未連接好的文氏電橋正弦波振蕩電路，設A為理想集成運放，試回答下列題：1為使電路滿足振蕩的相位平衡條件，各點之間應如何連接（在圖中畫出）？2為使電路滿足起振的幅值條件，R1應如何選擇？3為使電路產生100Hz的正弦波振蕩，電阻R應選多大？4現有一個具有正溫度系數的熱敏電阻Rt，為了穩幅，可將它替換哪個電阻（假設它和被替換電阻的阻值相同）？(10 分)19.正弦波振蕩電路如圖所示。設A為理想集成運放，R21.5kW，又知在電路振蕩穩定時流過R1的電流（

11、有效值）。試求：1輸出電壓Uo（有效值）？2電阻R1？(15 分)20.圖示是一個尚未連接好的文氏電橋正弦波振蕩電路，設A為理想集成運放，試回答下列題：1為使電路滿足振蕩的相位平衡條件，各點之間應如何連接（在圖中畫出）？2為使電路滿足起振的幅值條件，R1應如何選擇？3為使電路產生100Hz的正弦波振蕩，電阻R應選多大？4現有一個具有正溫度系數的熱敏電阻Rt，為了穩幅，可將它替換哪個電阻（假設它和被替換電阻的阻值相同）？(10 分)21.設圖示電路中的A1、A2均為理想集成運放，試回答下列問題： 1為使電路正常工作，請用“”、“”號分別標出A1的同相輸入端和反相輸入端；2為使電路正常工作，（R2

12、R3）的大小應滿足什么條件？(06 分)22.在圖示電路中，若將端與端相連，試問如何再加上一些適當連線，可以組成一個正波振蕩電路?？刹豢紤]RC串并聯網絡接入后對差分放大電路靜態工作點的影響。(08 分)23.電路如圖所示。試回答下列各問題： 1如何將圖中兩部分電路的有關端點加以連接，使之成為正弦波振蕩電路；2當電路振蕩穩定時，差分放大電路的電壓放大倍數(08 分)24.電路如圖所示。試回答下列各問題： 1如何將圖中兩部分電路的有關端點加以連接，使之成為正弦波振蕩電路；2當電路振蕩穩定時，差分放大電路的電壓放大倍數(08 分)25.電路如圖所示。試回答下列各問題： 1如何將圖中兩部分電路的有關端

13、點加以連接，使之成為正弦波振蕩電路；2當電路振蕩穩定時，A組成的放大電路其閉環電壓放大倍數，Rt為負溫度系數的熱敏電阻。(12 分)26.現有集成運放一只，具有負溫度系數的熱敏電阻Rt一只，普通電阻R1一只，已接好的RC并聯選頻網絡一個。1試畫出用上述元器件及選頻網絡構成文氏電橋正弦波振蕩電路；2設常溫下Rt3.6k W，試估算R1的阻值。(12 分)27.現有集成運放一只，具有正溫度系數的熱敏電阻Rt一只，普通電阻R1一只，已接好的RC并聯選頻網絡一個。1試畫出用上述元器件及選頻網絡構成的文氏電橋正弦波振蕩電路；2設常溫下Rt1.8k W，試估算R1的阻值。(15 分)28.文氏電橋RC正弦

14、波振蕩電路如圖所示。設A為集成運放，其最大輸出電壓為±15V，而它特性參數均為理想情況，R212kW。試確定Rw的調節范圍及對應的輸出峰值電壓Uom的變化范圍。答案部分：一、選擇題(2小題,共17.0分) (05 分)1.答案1B 2D (12 分)2.答案1C 2D 3B 二、是非題(3小題,共13.0分) (04 分)1.答案1× 2Ö 3× 4Ö 5× (04 分)2.答案1Ö  2Ö 3× 4× 5Ö  (05 分)3.答案1&

15、#215; 2× 3× 4Ö 5× 三、解答題(28小題,共262.0分) (05 分)1.答案上“”、下“”（分析：，欲使，要求，故A上“”、下“”）(05 分)2.答案、，存在一個f0，使，滿足相位條件，故有可能產生正弦波振蕩。 (08 分)3.答案圖：不能振蕩。因?yàn)?，不可能滿足振蕩的相位平衡條件。圖：不能振蕩。，而，不滿足振蕩的幅值平衡條件。 (10 分)4.答案1，故2，故 (10 分)5.答案1    故2，    故 (1

16、0 分)6.答案1    故2，    故 (05 分)7.答案電阻R1和R2阻值選擇有誤，不滿足起振條件，可將它們的阻值互換。（圖略） (05 分)8.答案集成運放A輸入端正、負極性有誤，可將其極性互換。（圖略） (10 分)9.答案1圖：，溫度系數為負，    圖：，溫度系數為正；2圖：     圖： (08 分)10.答案因?yàn)?，滿足相位平衡條件，故有可能產生正弦波振蕩。振蕩頻率的表達式為： (08

17、 分)11.答案1上“”、下“” 2Rt取代Rf  (08 分)12.答案1上“”、下“” 2Rt取代R1  (08 分)13.答案可能電壓放大倍數太小，不滿足振蕩的幅值條件?？梢哉{(diào)整電阻Rf，增大其阻值或調整電阻R1，減小其阻值。 (08 分)14.答案由于A2的負反饋深度小，放大倍數大，故產生電路輸出波形上下兩邊被削平現象?？梢哉{(diào)整電阻Rf，減小其阻值，或調整電阻R1，增大其阻值，均可增強其負反饋深度。  (10 分)15.答案1Rt的溫度系數是負的2Rt2kW，It1mA 3  (10 分)16.答案1Rt的溫度系數是正的2Rt1kW，It1mA 3  (15 分)17.答案1接接，接，接，接（圖略）2 3 4替換Rf(15 分)18.答案1接接，接，接，接（圖略）2 3 （或） 4替換R1(10 分)19.答案1，故 2，故 (15 分)20.答案1接接，接，接，接（圖略）2 3 （或） 4替換R1 (10 分)21.答案1上“”、下“” 2 (06
