面向?qū)ο蠹夹g(shù)高級教程習題課

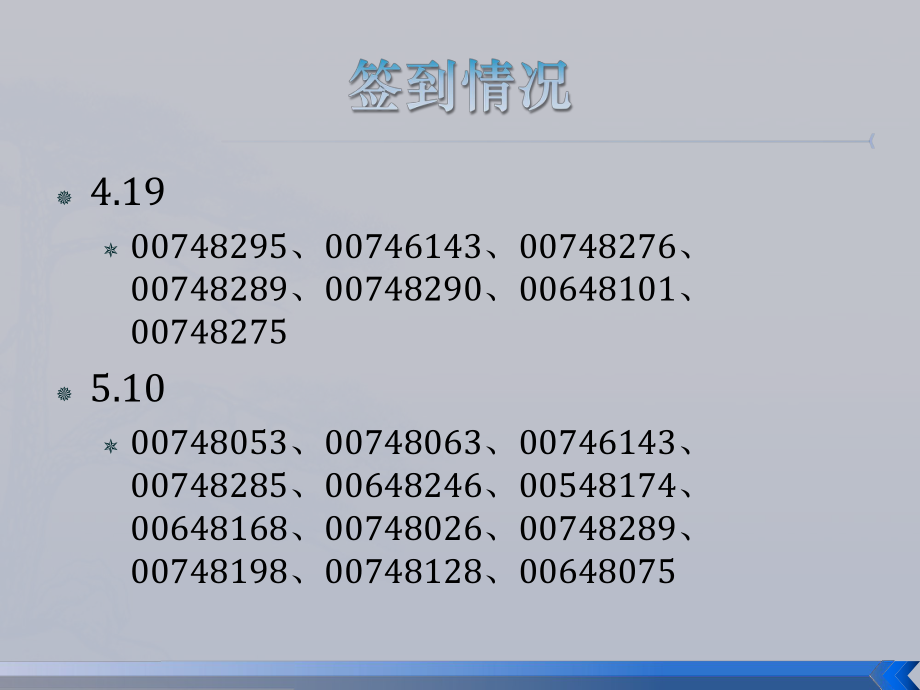

1、何慧虹2010-6-17第一次00648246、00648168第二次00748198、 00648168 、 00748285、00746143、第三次00748285、00648168、00748198、PN092040、00746143第四次00748268、 00746143、00648246、00648168、00748198、PN092039、007482994.1900748295、00746143、00748276、00748289、00748290、00648101、007482755.1000748053、00748063、00746143、00748285、0064824

2、6、00548174、00648168、00748026、00748289、00748198、00748128、00648075評分標準每次滿分5分遲交酌情扣分第一次作業-用況圖第二次作業-類圖第三次作業-順序圖第四次作業-狀態機圖答題建議先給出概念，再論述相同之處參考答案首先給出三種關系的定義（略）相同點：一個用況擁有另外一個用況所定義的行為不同點（可選）：包含無條件擁有，基用況不完整；擴展有條件擁有，基用況可單獨存在；繼承有類屬上的繼承關系。作業情況概念都還比較清楚注意用詞用況、用例基用況、供應者用況相同點闡述不到位有助于復用部分同學寫的太多題目分析論述用況圖的地位，應該說明用況圖在面向?qū)?/p>

3、象方法中所處的環節；說明用況圖具體是用來解決什么問題的，用況圖的存在對后面的環節有什么影響與幫助。弄清楚上面這些內容，再總結一下就可以得到答案。參考答案用況圖用于在需求分析階段建立需求模型用況圖對系統的功能及與系統進行交互的外部事物建模。使得用戶能夠理解未來的系統，開發者也能夠正確地理解需求并實現系統。用況圖有助于系統開發參與者在需求的理解上達到一致。用況圖是進行OOA的第一步工作，對OOD階段的人機交互設計和系統測試也非常重要。作業情況論述不清晰用況圖的作用不明確用況圖的地位不清楚，以“重要”來敷衍沒有找到關鍵點解題過程（畫用況圖）確定系統邊界發現參與者找出所有與系統直接交互的事物定義用況一

4、項功能定義一個用況用況的粒度要適中建立用況間的關系：包含、擴展、繼承確定參與者和用況之間的關系：關聯繪制用況圖作業情況（圖）參與者都沒問題用戶、供貨員、取款員用況定義問題最多用況不是越多越好用況沒有明確表達功能需求用況關系關系不是越多越好不使用三種關系沒問題。用況描述原則最好使用模板，可以適當刪減語意清晰，段落分明把交互描述清楚即可自然語言或偽碼都可以作業中的問題格式太亂沒有交互，只有參與者或系統的行為用況描述示例：供貨員供貨打開貨柜在商品更換表中登記更換的商品名稱和數量并更換商品在商品補充表中登記補充的商品名稱和數量并補充商品關閉貨柜參考答案對象是系統中用來描述客觀事物的一個實體，它是構成系

5、統的一個基本單位,由一組屬性和施加于這組屬性的一組操作構成。類是具有相同屬性和操作的一組對象的集合，它為屬于該類的全部對象提供了統一的抽象描述，它由一個類名、一組屬性和一組操作構成。類與對象之間是抽象描述與具體實例抽象描述與具體實例、集合與集合與成員成員的關系。 參考答案關聯關聯是兩個或者多個類類上的一個關系，它提供了被開發系統的應用領域中的（一組）有意義的信息。鏈鏈是兩個或者多個對象對象上的一個連接。關聯與鏈之間是抽象描述與具體實例抽象描述與具體實例的關系。關聯和類在同一個抽象層次。鏈和對象在同一個抽象層次。作業情況基本上都回答對了答題要養成先解釋概念再分析的習慣有的答案不夠簡潔，長篇大論要

6、把關鍵點放在明顯的地方，而不是一個長句子或一個段落中間題目分析題目很明顯是考查類的關系弄清楚類的關系繼承、關聯、聚合、依賴選擇一種關系繼承關系確定父類、子類作業情況概念理解不深直接使用屬性來區分只有個別人使用繼承關系且合理繼承關系不合理，常客繼承散客繼承后父類和子類與公司之間有同樣的關聯使用關聯類、依賴、聚合、注釋建模題目很簡單，不要想太多題目分析面包與面包片是整體-部分關系一般的整體-部分關系是聚合關系面包與面包片之間是緊密、固定的整體-部分關系，可以視為組合關系只說聚合關系也可以作業情況基本都答出了聚合，大部分也答出組合；極少數同學把兩者弄反了類圖類圖描述系統中各類對象以及它們之間的關系建

7、立類圖是最基本的任務第一步要識別出對象和類順序圖一種詳細描述對象之間以及對象與參與者之間交互的圖，由一組相互協作的對象和參與者以及它們之間可發送的消息組成，強調消息的順序類圖發現對象和類考慮問題域、系統邊界、系統責任利用需求中的名詞、代詞、名詞短語客戶、ATM、銀行主機類之間的關系沒有繼承、聚合等簡單的關聯順序圖注意針對的是一次取款同步消息、異步消息作業情況-類圖類的定義不準確客戶、信用卡同時出現類的數目較多ATM類的細化沒有必要信用卡當成關聯類類的關系混亂銀行與ATM機的組合關系關聯是實線，關聯端的數字表明多重性依賴是虛線作業情況-順序圖順序圖不夠清晰順序圖的循環、可選結構匿名對象的使用同步

8、消息與異步消息消息的返回生命線終止，沒有控制焦點有的順序圖畫得太復雜，沒審題？題目分析建立順序圖之前需要明確有哪些對象觀察題目，對象有計算機、打印機、打印服務器、打印進程明確對象之間的交互計算機提交打印任務給服務器服務器安排、分配打印任務打印機負責打印打印進程是負責具體某一次打印打印機共享拓撲結構作業情況對象定義問題不大對象之間交互比較混亂打印共享的結構不清晰順序圖的畫法不熟練順序圖示例狀態機圖一個對象在其生存周期內因相應事件所經歷的狀態序列以及對這些事件作出的反應事件所發生的在時間和空間上可以定位并具有實際意義、值得注意的事情狀態對象在其生存周期中滿足某一條件、進行某種活動或等待某一事件的條件或狀況所有屬性當前值轉移狀態之間的轉移、狀態內的轉移作業情況沒有任何說明，只有一張圖圖畫得太模糊，字跡潦草同一個事件有不同的跳轉沒有使用組合狀態狀態選擇要合理注意審題狀態機圖示例假設有三個按鍵MODE、SUBMODE、SET確定狀態兩個變量：isNew和isLent每個變量兩種不同的取值（true或false）所以共四種狀態：未借出新，未借出舊，已借出新，已借出舊轉換條件借出、歸還、時間狀態機圖作業情況狀態選取不夠合理購書狀態狀態考慮不全面借出與否、新舊與否處理不當狀態很多，但是沒有準確描述出全部狀態狀態轉換不合理歸還書時轉移到新書或舊書題目分析上行和
