基于CMOS圖像傳感器的納型衛星遙感系統設計

1、    基于CMOS圖像傳感器的納型衛星遙感系統設計摘要：實現了一種全集成可變帶寬中頻寬帶低通濾波器，討論分析了跨導放大器-電容(OTAC)連續時間型濾波器的結構、設計和具體實現，使用外部可編程電路對所設計濾波器帶寬進行控制，并利用ADS軟件進行電路設計和仿真驗證。仿真結果表明，該濾波器帶寬的可調范圍為126 MHz，阻帶抑制率大于35 dB，帶內波紋小于05 dB，采用18 V電源，TSMC 018m CMOS工藝庫仿真，功耗小于21 mW，頻響曲線接近理想狀態。關鍵詞：Butte納型衛星是指質量在110kg 之間的衛星。與微型衛星相比, 納型衛星對遙

2、感系統在質量、體積、功耗等方面的要求更加苛刻。目前廣泛用于微型衛星遙感系統的電荷耦合器件CCD很難滿足納型衛星的使用要求。CMOS圖像傳感器采用標準的CMOS 技術, 繼承了CMOS 技術的優點, 如靜態功耗低、動態功耗與工作頻率成比例、噪聲容限大、抗干擾能力強、特別適合于噪聲環境惡劣條件下工作、工作速度較快、只需要單一工作電源等。雖然CMOS 器件的研究還未完全成熟, 如電離環境下暗電流稍大等問題還沒有很好地解決,還不能完全取代CCD, 但不可否認CMOS 器件將是未來遙感傳感器的發展方向。本文設計了一套納型衛星CMOS 遙感系統, 并對其進行了熱循環實驗研究。1納型衛星遙感系統的設計1.

3、1遙感系統總體設計納星遙感系統如圖1 所示, 包括鏡頭、CMOS圖像傳感器、現場可編程門陣列FPGA、靜態隨機存儲器SRAM 和微控制器5 部分。圖1納星遙感系統框圖1. 2光學系統設計1) 焦距設計遙感相機光學系統的原理如圖2 所示。圖中用一個透鏡代表實際光學系統的透鏡組, 示意了視場中地面景物的最小可分辨單元在成像面上產生一個相應的點。對于衛星遙感相機的光學系統, 因為成像物距等于衛星軌道高度h, 相對于焦距f 來說可認為是無窮遠, 所以可認為光線都是近軸的平行光。這些近軸平行光通過光學系統的透鏡組后, 匯聚在透鏡組的焦平面上。因此, 從透鏡組中心到焦點的距離, 焦距將大體上決定聚光系統的

4、長度, 而光學系統的理論分辨率則主要由光學孔徑D決定。圖2光學系統原理圖在實際設計中, 焦距通常是根據地面分辨率和圖像傳感器的大小通過下式來確定的:式中: h為衛星到地面的距離, rd為CMOS圖像傳感器探測面半徑, R為相機成像覆蓋半徑。2) 光學孔徑設計為保證成像器件探測面獲得足夠的曝光量, 根據遙感光學系統的經驗計算相機光學系統的光圈數:實際設計中, 一般取F45。遙感相機光學系統可近似為望遠鏡系統, 其最小分辨角, 即望遠鏡分辨率, 可用剛好能分辨開的兩物點對系統的張角r表示, 根據望遠鏡分辨率和Rayleigh 衍射判據有如下計算式:式中為中心波長。光學系統在平坦地面上的理論分辨率為

5、式中t為地物中心對光學系統的張角。設計中應綜合考慮式(2) 和(4) 的結果, 選定的設計參數在保證遙感系統獲得足夠光照的情況下,要同時滿足設計分辨率的要求。1. 3電子系統設計考慮到星地相對運動速度, 每幅圖像的曝光時間約為幾毫秒, 故設計中采用現場可編程門陣列(FPGA ) 對CMOS 圖像傳感器進行時序控制, 并將輸出的圖像數據保存到SRAM 中。當需要傳輸圖像的時候, 由FPGA 將保存在SRAM 中的圖像數據讀出, 通過CAN總線傳至星上數據處理系統。1) 器件選型CMOS圖像傳感器按照像元電路可分為無源像素傳感器(PPS) 和有源像素傳感器(APS)。目前國際上能夠買到的分辨率達到

6、106級以上的CMOS圖像傳感器并不多, 價格差異也很大, 設計中應根據CMOS 圖像傳感器的光學要求和市場狀況綜合選型。為保證成像質量, 納型衛星上宜選用CMOS 有源像素傳感器。FPGA根據實現技術機理的不同, 可分為反熔絲型、EPROM或EEPROM型、Flash型、SRAM型等幾種。根據航天器件要求, FPGA 控制器件宜選擇反熔絲型FPGA 產品。選擇SRAM 時, 主要考慮圖像數據量要求以及SRAM的數據端口位數、存取時間、工作溫度、功耗等因素。CAN總線接口的主要任務是接收星上數據處理模塊發來的命令, 完成對相機的相關監控, 將獲得的圖像數據分時發送給星上數據處理模塊。本文選用的

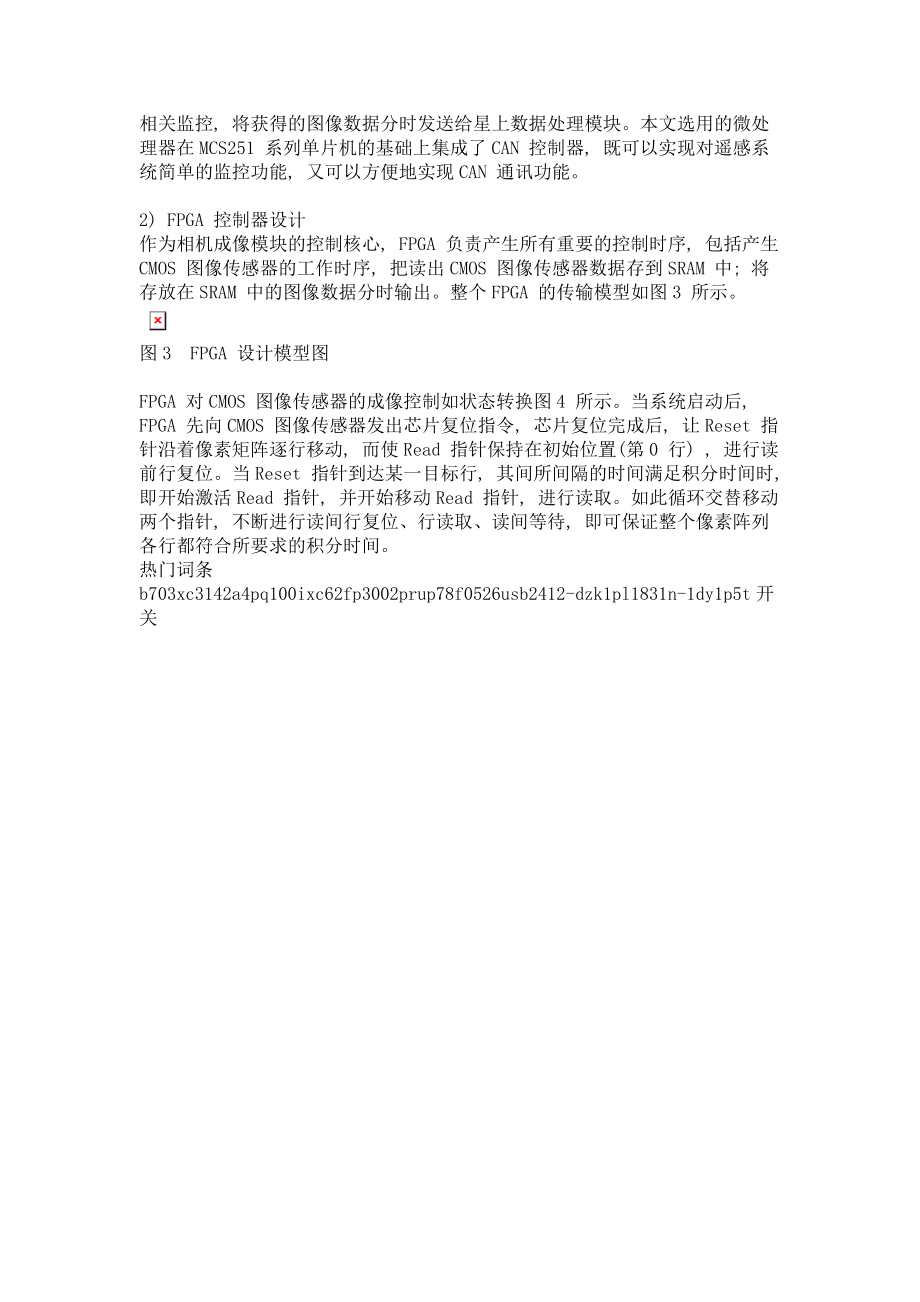

7、微處理器在MCS251 系列單片機的基礎上集成了CAN 控制器, 既可以實現對遙感系統簡單的監控功能, 又可以方便地實現CAN 通訊功能。2) FPGA 控制器設計作為相機成像模塊的控制核心, FPGA 負責產生所有重要的控制時序, 包括產生CMOS 圖像傳感器的工作時序, 把讀出CMOS 圖像傳感器數據存到SRAM 中; 將存放在SRAM 中的圖像數據分時輸出。整個FPGA 的傳輸模型如圖3 所示。圖3FPGA 設計模型圖FPGA 對CMOS 圖像傳感器的成像控制如狀態轉換圖4 所示。當系統啟動后, FPGA 先向CMOS 圖像傳感器發出芯片復位指令, 芯片復位完成后, 讓Reset 指針沿著像素矩陣逐行移動, 而使Read 指針保持在初始位置(第0 行) , 進行讀前行復位。當Reset 指針到達某一目標行, 其間所間隔的時間滿足積分時間時, 即開始激活Read 指針, 并開始移動Read 指針, 進行讀取。如此循環交替移動兩個指針,
