桑塔納300abs5

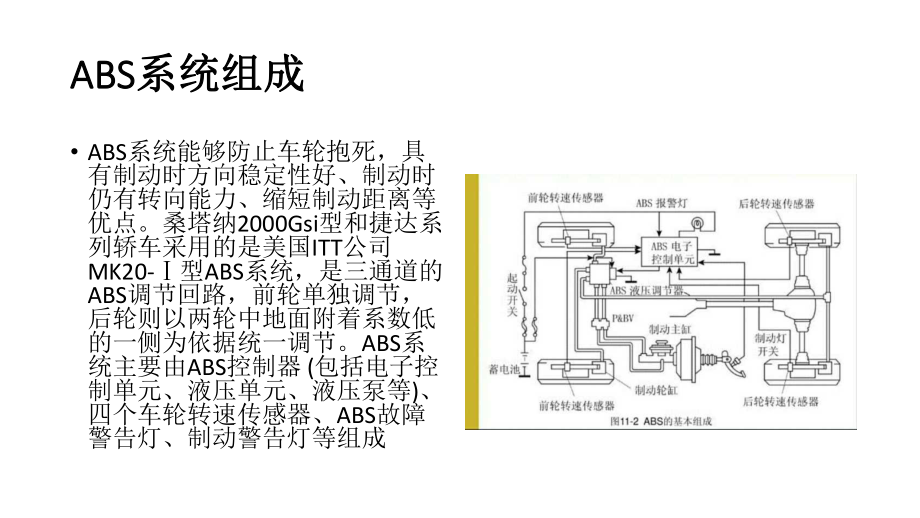

1、ABSABS防抱死控制系統防抱死控制系統ABSABS系統組成系統組成 ABS系統能夠防止車輪抱死，具有制動時方向穩定性好、制動時仍有轉向能力、縮短制動距離等優點。桑塔納2000Gsi型和捷達系列轎車采用的是美國ITT公司MK20-型ABS系統，是三通道的ABS調節回路，前輪單獨調節，后輪則以兩輪中地面附著系數低的一側為依據統一調節。ABS系統主要由ABS控制器 (包括電子控制單元、液壓?jiǎn)卧?、液壓泵?、四個車輪轉速傳感器、ABS故障警告燈、制動警告燈等組成傳感器電路圖ABS工作原理 在制動時，ABS根據每個車輪速度傳感器傳來的速度信號，可迅速判斷出車輪的抱死狀態，關閉開始抱死車輪上面的常開輸入

2、電磁閥，讓制動力不變，如果車輪繼續抱死，則打開常閉輸出電磁閥，這個車輪上的制動壓力由于出現直通制動液貯油箱的管路而迅速下移，防止了因制動力過大而將車輪完全抱死。在讓制動狀態始終處于最佳點（滑移率S為20%），制動效果達到最好，行車最安全。在制動總泵前面腔內的制動液是動態壓力制動液，它推動反應套筒向右移動，反應套筒又推動助力活塞從而使制動踏板推桿向右移。因此，在ABS工作地時候，駕駛員可以感覺到腳上踏板地顫動，聽到一些噪音。汽車減速后，一旦ABS電腦檢測到車輪抱死狀態消失，它就會讓主控制閥關閉，從而使系統轉入普通的制動狀態下進行工作。如果蓄壓器的壓力下降到安全極限以下，紅色制動故障指示燈和琥珀色

3、ABS故障指示燈亮。在這種情況下，駕駛員要用較大的力進行深踩踏板式的制動方式才能對前后輪進行有效的制動。ABSABS系統系統的的功用功用充分發揮制動器的效能，縮短制動時間和距離?？捎行Х乐咕o急制動時車輛側滑和甩尾，具有良好的行駛穩定性?？稍诰o急制動時轉向，具有良好的轉向操縱性?？杀苊廨喬ヅc地面的劇烈摩擦，減少輪胎的磨損。ABS系統組件在車上的安裝位置1-ABS控制器 2-制動主缸和真空助力器 3-自診斷插 4-ABS警告燈 5-制動警告燈 6-后輪轉速傳感器7-制動燈開關 8-前輪轉速傳感器ABS系統組件在車上的安裝位置1-ABS控制器 2-制動主缸和真空助力器 3-自診斷插 4-ABS警告燈

4、 5-制動警告燈 6-后輪轉速傳感器7-制動燈開關 8-前輪轉速傳感器 圖 液壓控制單元結構 低壓儲液罐與電動液壓泵合為一體裝于液壓控制單元上。低壓儲油罐的作用是用于暫時存儲從輪缸中流出的制動液，以緩和制動液從制動輪缸中流出時產生的脈動。電動液壓泵的作用是將在制動壓力階段流入低壓儲液罐中的制動液及時送至制動主缸，同時在施加壓力階段，從低壓儲液罐中吸取剩余制動力，泵入制動循環系統，給液壓系統以壓力支持,增加制動效能。電動液壓泵的運轉是由電子控制單元控制的。油壓保持 當駕駛員繼續踩制動踏板，油壓繼續升高到車輪出現抱死趨勢時，ABS電子控制單元發出指令使進油閥通電并關閉閥門，出油閥依然不帶電壓仍保持關閉，系統油壓保持不變 油壓保持油壓降低 若制動壓力保持不變，車輪有抱死趨勢時，ABS ECU給出油閥通電打開出油閥，系統油壓通過低壓儲液罐降低油壓，此時進油閥繼續通電保持關閉狀態，有抱死趨勢的車輪被釋放，車輪轉速開始上升。與此同時，電動液壓泵開始起動，將制動液由低壓儲液罐送至制動主缸，油壓降低油壓降低 若制動壓力保持不變，車輪有抱死趨勢時，ABS ECU給出油閥通電打開出油閥，系統油壓通過低壓儲液罐降低油壓
