《塑料成型工藝及模具設計方案》第十章注射模新技術的應用

1、第10章注射模新技術的應用 1 熱固性塑料注射工藝及模具一、發展簡況熱固性塑料可用來填補熱塑性塑料和金屬之間的不足。60年代以前熱固性塑料制品一直是用壓縮和壓注成型，其工藝周期長、 生產效率低、勞動強度大、模具易損壞、成本較高。60年代后，熱固性塑料注射成型得到迅速發展，壓縮成型工藝在歐、美 日等先進國家已逐漸被注射工藝取代。日本85沖上的熱固性塑料制品都是以注射成型方法獲得的。我國70年代開始推廣應用熱固性塑料注射成型工藝，但發展較慢，目 前只有34%主要是熱固性塑料注射成型的原料需要有特殊的工藝性能(流動與固化的特殊要求)。國外自70年代開始研制應用無流道凝料注射工藝；還開發成功了熱固 性

2、塑料注壓成型新工藝。(將注射和壓縮成型兩者優點結合)；80年代又在注壓工藝上進一步發展為無流道注壓成型工藝。二、工藝要點及模具簡介熱固性注射成型需采用專門的熱固性塑料注射機。1、熱固性塑料注射工藝的要點(1)熱固性注射原料在注射機料桶中應處于粘度最低的熔融狀態。熔融 的塑料高速(34.5m/s)流經截面很小的噴嘴和模具流道時，溫度 從7 0 9 00C瞬間提高到13 00C左右，達到臨界固化狀態， 是物料流動性最佳狀態轉優化點，此時注射壓力在118235Mpa(2)因熱固性塑料中含有40%以上的填料，粘度與磨擦 阻力較大，注射壓力也較大.(3)注射原料在固化反應中， 產生氣體，型腔排氣要好，

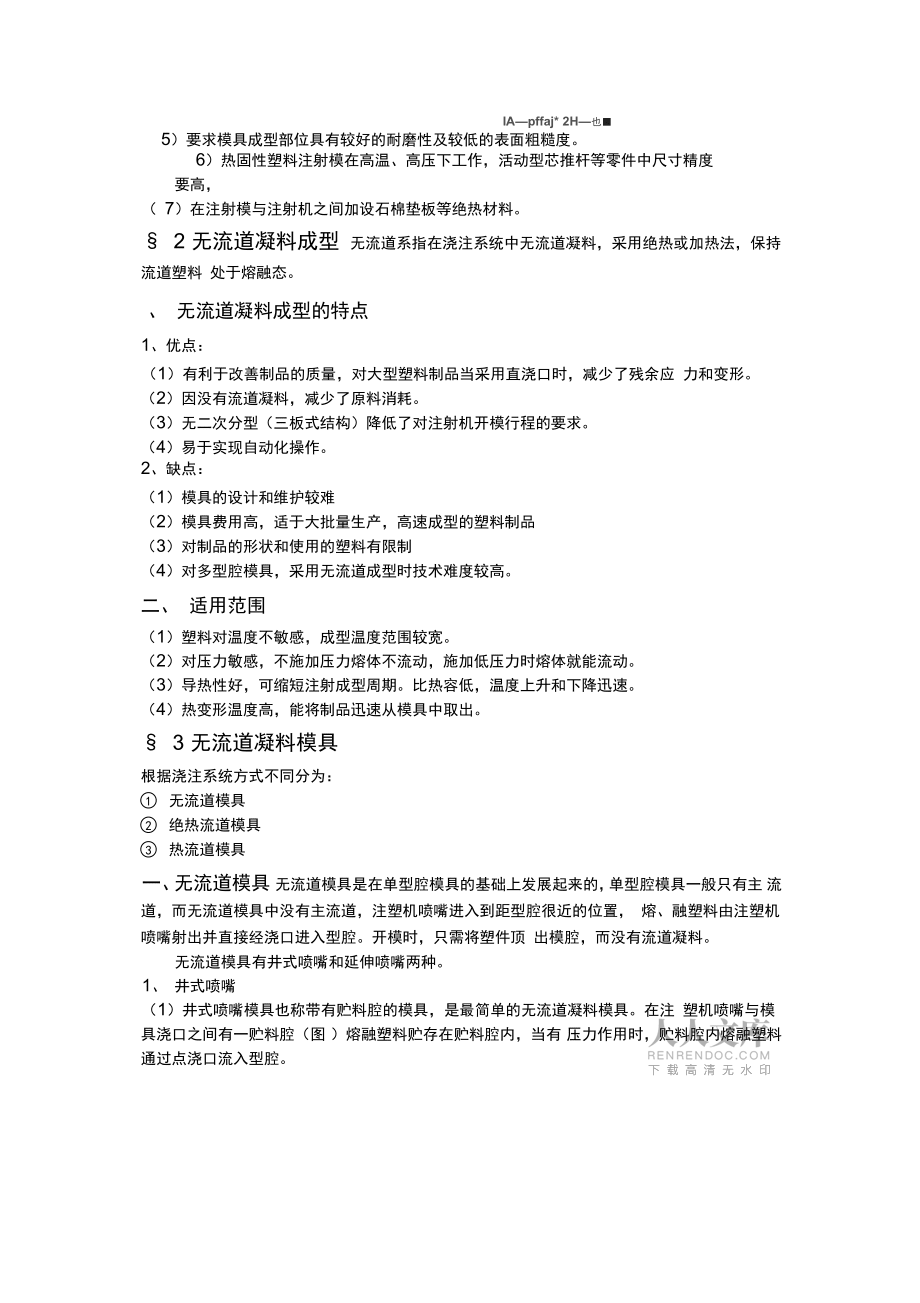

3、避免制品上氣泡和流痕。圖12-1為熱固性塑料注射模結構2、熱固性塑料注射模設計要點(1)成型時在料筒內沒有加熱 到足夠的溫度，希望主流道 斷面積小一些，以增加磨擦熱。(2)因需排除的氣體較多，在模具上要開設專門的排氣槽。(3)要提高模具分型面合模后的接觸 鑲拼成型零件。(4)要求模具溫度高于注射機料筒溫 具的推出能力。精度，避免采用推件板式結構，盡量少用mAHinnH注出擴站構度。制品與型芯之間吸IApffaj* 2H也5）要求模具成型部位具有較好的耐磨性及較低的表面粗糙度。6）熱固性塑料注射模在高溫、高壓下工作，活動型芯推桿等零件中尺寸精度要高，（7）在注射模與注射機之間加設石棉墊板等絕熱材

4、料。 2 無流道凝料成型無流道系指在澆注系統中無流道凝料，采用絕熱或加熱法，保持流道塑料 處于熔融態。、 無流道凝料成型的特點1、優點：（1）有利于改善制品的質量，對大型塑料制品當采用直澆口時，減少了殘余應 力和變形。（2）因沒有流道凝料，減少了原料消耗。（3）無二次分型（三板式結構）降低了對注射機開模行程的要求。（4）易于實現自動化操作。2、缺點：（1）模具的設計和維護較難（2）模具費用高，適于大批量生產，高速成型的塑料制品（3）對制品的形狀和使用的塑料有限制（4）對多型腔模具，采用無流道成型時技術難度較高。二、 適用范圍（1）塑料對溫度不敏感，成型溫度范圍較寬。（2）對壓力敏感，不施加壓力

5、熔體不流動，施加低壓力時熔體就能流動。（3）導熱性好，可縮短注射成型周期。比熱容低，溫度上升和下降迅速。（4）熱變形溫度高，能將制品迅速從模具中取出。 3 無流道凝料模具根據澆注系統方式不同分為：1無流道模具2絕熱流道模具3熱流道模具一、 無流道模具無流道模具是在單型腔模具的基礎上發展起來的， 單型腔模具一般只有主 流道，而無流道模具中沒有主流道，注塑機噴嘴進入到距型腔很近的位置， 熔、融塑料由注塑機噴嘴射出并直接經澆口進入型腔。開模時，只需將塑件頂 出模腔，而沒有流道凝料。無流道模具有井式噴嘴和延伸噴嘴兩種。1、 井式噴嘴（1）井式噴嘴模具也稱帶有貯料腔的模具，是最簡單的無流道凝料模具。在注

6、 塑機噴嘴與模具澆口之間有一貯料腔（圖 ）熔融塑料貯存在貯料腔內，當有 壓力作用時，貯料腔內熔融塑料通過點澆口流入型腔。井式噴嘴成型是一種連續成型方式，在成型過程中，噴嘴與模具不分開, 當成型周期較長或成型溫度范圍小的塑件，澆口前端容易固化。井式噴嘴的尺寸塑件重量40150154061536成型周期203015121097.56d(mm)1.52.51.21.61.01.2 0.81.0R(mm)5.54.543.5a(mm)0.80.70.60.5(2)有的模具結構要求貯料腔長度尺寸較大，為使貯料腔容積不至增大，常采用噴嘴前部深入貯料腔的結構(圖124 2)(3)對成型周期長，澆

7、口可能凝固的塑料，可用圖(124 3)結構。使用井 堵塞，將 具內的噴 延塞圖12-50為一絕熱流道模具結構圖絕熱流道模具中，流道內一般沒有加熱裝置，為防止?jié)部谔幩芰瞎袒?，?用了加熱探針的絕熱道模具。2、帶有加熱探針的絕熱道模具如圖12-51帶加熱探針的絕熱流道模具圖12-52探針與流道及澆口的位置關系1、12、J塑料因距結構形式延伸噴嘴般為1625mm注塑成型過現0塑料有國化使其直接與木模普通絕熱流道模具持點：流道的直徑較普通模具流道直徑大得多， 程中，與流道內壁接觸的一層塑料因熱量損失面凝固,這個塑料凝固層起到了 絕熱層的作用，阻止了流道內熔融塑料向模具的傳熱，使流道內塑料始終處于熔融狀

8、態。樁2協戾加一措握血擔止亠6kM.盤-夕怕rrF伸噴嘴伸噴爲加熱探針的溫度是由可調變壓器來控制的， 使?jié)部谔幦哿系臏囟茸兓刂?在很小的范圍內。三、熱流道模具特點:在模具內設置專門的熱流道系統用以控制流道內塑料的溫度，使流道內塑 料始終處于熔融狀態。熱流道模具主要用于多型腔成型。熱流道系統一般包括熱流道板，熱流道柱，主流道襯套，二級噴嘴等，圖12-53為熱流道模具的結構圖。 熱流道系統與模具型腔之間采用絕熱墊絕熱。 在熱流道板或熱流道柱上設置加熱元件時，應對稱布置，各加熱元件到流 道中心的距離應相等。熱流道系統與模具的絕熱一般是采用壓緊的石棉板或間隙在16mm以上的空氣隙實現。1、 熱流道板

9、和熱流道柱 熱流道板或熱流道柱是熱流道模具中不可缺少的零件，其作用是構成模具 分流道，并加熱分流道，使分流道內塑料始終保持熔融狀態。熱流道板截面形狀為短形，一般內加熱方式，將筒形或其它形狀加熱元件 置于其中，熱量損失少，加熱效率高，但溫度不均勻，比較難控制。熱流道柱截面為圓形，一般為外加熱式，將圓環形加熱元件或線圈電阻套 在熱流道柱外面。熱量損失多，溫升慢，溫度比較均勻，且容易控制。因熱流道柱上加工安裝主流道襯套和二級噴嘴比在熱流道板上困難， 所以 熱流道柱用的較少。熱流道板的形式如圖12-54，流道直徑根據塑件重量而確定，一般取值在6-15mm之間，流道內表面粗糙度要小，過渡部分要光滑，以利

10、于塑料流動，在 流道的角落和縫隙處，注意不要積聚塑料，以免經長時間過熱而引起塑料分 解。2、熱流道板主流道內塑料的溫控（1） 外加熱方法圖12-55主流道襯套前端的螺紋與熱流道板連接，主流道襯套外部有環狀加熱元件對主流道襯套進行加熱。主流道襯套與定模固定板之間最小要留13mm以利塑料流動。（2）內加熱方式在熱流道板主流道內設置加熱探針，探針內為空心結構，其中裝有筒式加 熱元件，圖12-56（3）延伸噴嘴方式 沒有主流道襯套，熱流道板中主流道長度很短，延長的注塑機噴嘴伸入熱 流道板并與主流對接。延伸噴嘴外端有環形加熱元件，其結構如圖12-57。3、 二級噴嘴 二級噴嘴是介于熱流道板和定模型板之間

11、起連接流道作用的零件，外形為圓 柱形，以螺紋同熱流道板連接，連接處要采取密封措施。（1）噴嘴前端形式普通形式噴嘴圖12-58（a）熔融塑料由二級噴嘴進入定模型板中的流道再經澆口進入型腔。 結構簡 單， 噴嘴中心易偏離。延伸式噴嘴，前部呈錐形，并直接進入定模型板上的錐形凹坑內，圖12-58（b）延伸噴嘴適合于熱流道板受熱膨脹后，噴嘴中心不偏離定模型板錐形凹坑 中心的情況。（2）絕熱方式1）半絕熱噴嘴結構如圖12-59，為使噴嘴頭部與模板不直接接觸，之間留有空隙1.6mm，塑料進入該處起到絕熱作用。2）全絕熱噴嘴 在熱流道板與噴嘴之間設置滑動壓環，使噴嘴與模板不直接接觸。另外噴嘴 四周側隙中充滿熔

12、融塑料起到絕熱作用。如圖12-60。3）無絕熱噴嘴 與模具間沒有絕熱層，噴嘴與模具直接接觸。如圖12-58（3）加熱方法 外加熱方式噴嘴外側設置環形加熱器。 內加熱方式流道內設置帶有筒形加熱元件的探針。 4 氣體輔助成形、 氣體輔助成型的原理在充模過程中向熔體內注入相對注射壓力而言的低壓氣體（為 幾到幾十兆 帕），利用氣體的壓力實現保壓補縮。如圖12-10成型時道首先向型腔注射經準確計量的熔體，然后經過特殊的噴嘴在熔體 充滿型腔，充模結束后，熔體內氣體的壓力保持不變或者有所升高進行保 壓補料。冷卻后排除熔體內的氣體，制品便可脫模。二、 氣體輔助成型的分類1、標準成型法如圖12-12a、熔體欠料

13、注射b、進入氣體c、補縮增壓d、排氣e、制 品脫模2、副型腔成型法如圖12-13a、充模并保壓b、打開副型腔注氣c、關閉副型腔保壓d、排氣 并脫模3、 熔體回流法如圖12-14氣體注入時，多余的熔體不是流入副型腔，而是流回注射機的料筒。4、 活動型腔法如圖12-15a、熔體充滿型腔并保壓b、注入氣體型芯退出c、氣體保壓d、排氣、制品脫模三、 氣體輔助成型的優缺點優點： （1）能夠成型壁厚不均勻的制品及復雜的三維中空制品。（2）能實現低壓注成型，制品應力小、變形小、尺寸穩定。（3）易于成型薄壁制品，減輕制品重量。（4） 注射成型壓力低，可在鎖模力較小的注射機上成型尺寸較大的制 品，模具凹模壁厚也

14、可減小。缺點： （1）提高了成型設備的成本。（2）對注射機的精度和控制系統有一定的要求。（3）制品的表面光澤不均，注入氣體和沒注入氣體部分不一樣。 5 塑料模標準化和 CAD 技術塑料模標準化是縮短模具設計制造周期， 降低模具成本行之有效的方法， 是實現塑料模CAM必要條件。1、模具標準化的內容(1)整體結構的標準化 根據塑件生產所用的設備規格， 訂出若干種標準典型模具結構和外形尺 寸，設計模具時只要選擇某一種標準結構，繪制部分模具零件圖，其余的 模具零件則按標準典型結構預先制造。(2)常用模具零件的標準化 一般為通用零件，如推桿、導柱、導套、模板等。(3)通用模架的標準化 目前標準化程度只達

15、到20%2、 塑料模國家標準(1)塑料成型模具術語(GB8846-88)(2)塑料注射模具零件(GB4169.14169.1184)(3)塑料注射模具零件技術條件(GB4170-84)(4)塑料注射模大型模架標準模架(GB/T12555.1-12555.15-90)(5)塑料注射模中小型模架標準模架(GB/T12556.1-12556.2-90)(6)塑料注射模技術條件(GB/T12554-90)設計注射模應優先按GB/T12555.1、GB/T12556.1和GB/4169.1-4169.11- 84選用標準模架和標準模具零件。注射模并應符合GB/T12554-90所規定 的技術要求。二、塑

16、料注射模CAD簡介1、注射模CAD和工作內容(1)建立模具信息數據庫 存儲有模具的典型組合，模具零件尺寸規格、設計標準及注射材料及性 能，模具材料和注射機規格等數據。(2)編制CAD程序包括注射模具的結構設計的各個環節，如塑料件的圖形輸入，型腔及 型芯設計，模具典型選擇；模具零件圖設計及尺寸標注等。(3) 編制CAES序(計算機輔助工程) 包括注射流動模擬，冷卻過程模擬及模具強度和剛度分析等。這三個方面的工作，作為實施注射模CAD的系統方案，大體上分以下四個 步驟：1)幾何造型(塑件幾何造型和型腔表面形狀生成)2)模具結構及模具零件設計3)注射成型工藝模擬4)與CAM系統接口，生成NC(數據)

17、指令。2、注射模CAD的發展簡況目前國內外研制的注射模CAD/CAE/CA軟件有如下方面：(1)注射模結構強度與剛度分析計算軟件 主要用于型腔壁厚與墊板厚度計算。軟件所采用的計算方法可分為兩類： 一類是簡易分析法，另一類是有限元分析法。前者計算結果精度較差，后 者精度高，但三維型腔有限元分析十分復雜，一般將三維問題化為二維進 行分析計算。（2）注射模澆注系統設計 利用計算機進行分流道尺寸、澆口尺寸設計，保證成型各型腔能同時充 滿，然后進行注射流動模擬，通過迭代法，對初始設計的流道及澆口尺寸 進行修正。（3）注射模冷卻系統設計 利用有限元技術，分析模具在注射成型過程中的應力應變和熱交換特性， 求出模具內的應力，溫度分布和模具在注射過程中的變形，通過迭代法， 獲得最優化設計，即獲得模腔變形最小，表面溫度均勻和冷卻循環周期最 短的管道數，管道分布及管間距離等。（4）注射成型熔體流動的計算機模擬 利用數值分析技術，流體動力學和材料流變特性分析及有限差分法和有限 元法等數學手段， 研究出二維流動或三維流動分析程序， 應用計算機進行 注射過程動態模擬，預測種種因素對充模過程的影響，確定各個階段的壓 力場、溫度場和最佳工藝參數，以提高試模一次成功率。（5）注射模CAD/CAE/CA集成系統該系
