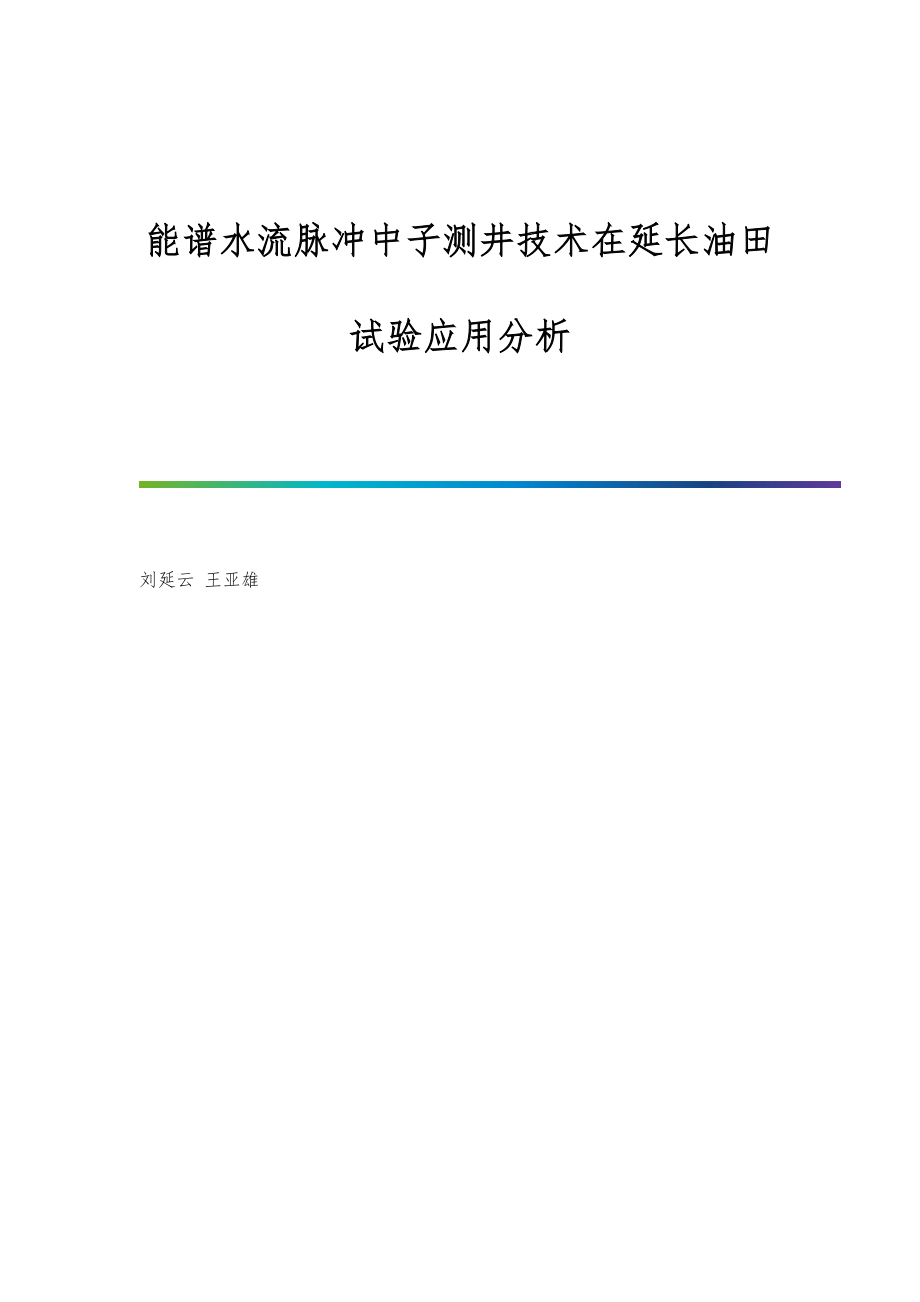

能譜水流脈沖中子測井技術在延長油田試驗應用分析

1、    能譜水流脈沖中子測井技術在延長油田試驗應用分析    劉延云 王亞雄摘 要：針對延長油田使用的注入剖面測井手段，分析放射性同位素示蹤劑測井技術的不足，提出一種核測井方法：脈沖中子氧活化測井方法。通過對脈沖中子測井技術原理、儀器設備、測井工藝、解釋方法等的研究，結合現場應用，形成一套適用的測試工藝流程和解釋方法。關鍵詞：脈沖中子氧活化;吸水剖面;相對注入量;絕對注入量：tb ：a doi：10.19311/ki.1672-3198.2021.07.084延長油田進入注水開發期，為了維持油層壓力且使油井保持產量穩定，通過

2、注水井給井下油層注水。因此就需要在油井生產中測吸水刨面，得到各小層的相對和絕對注入量。以此來判斷注水井的注水狀況，檢測和監測注水井吸水剖面，以便通過調節注水量來控制相應產油井的含水率。對于油田注水開發動態分析，相關監測數據的完整程度，直接影響所屬油區的開發以及生產水平。1 問題提出目前，伴隨著延長油田老區塊的持續開發，地層狀況日益復雜。以往延長油田系統內所使用的注入剖面測井方法大多以測量井剖面的介質壓力、井溫、噪聲譜，效果和誤差較大。后續在定邊、富縣使用渦輪流量和電磁流量技術、七里村、南泥灣使用流體密度和超聲波流量技術、寶塔青化砭、子長安定等區塊使用同位素示蹤技術等。放射性同位素示蹤

3、劑測井技術近年也在延長油田部分區塊使用較多，它已適合野外作業操作，構建作業施工工藝簡單、監測系統采集數據可以直觀地顯示地層吸水狀況、吸水層的厚度、絕對吸水量。所以近年推廣很快。測井現場實踐揭示說明同位素吸水剖面測井受到諸多因素的影響， 作為一種和測井方法-脈沖中子氧活化測井法，其核心是確定注入量，參數活化水流流經各個探測器的時間來確定水流的速度，就是利用脈沖中子管對水流進行活化，測量活化水流。其優點主要由：（1）克服大孔道地層影響，能判斷管外竄槽、確定漏失位置及漏失量以及驗證封隔器的密封性等;（2）不受管柱結構限制，相比于電磁流量、渦輪流量，能實現籠統注水和分層配注條件下測量吸水剖面;（3）不

4、受各種沾污影響，常見的油井管壁不光滑，含油、水質不好、蠟等一般性污染因素外，也有調剖劑造成的較大面積粘污;（4）對比大粒徑同位素測井，粘污和沉積的因素可不予考慮;（5）實現同位素測井在復雜井筒條件下吸水剖面測量問題，水剖面成果可以定量展示。脈沖中子氧活化主要測量參數上，包括測量水流，質量流量和體積流量，適用范圍目前可見文獻應用有：（1）確定注二氧化碳驅井中注聚合物、三元復合水的流量和流速;（2）高含水的產出井主產水層;（3）氣舉井的主出水層位。我們在適用實踐中發現，適用范圍和實踐經驗提升，該方法能夠遷延和用于解決更多油井現場問題，為諸如常見的油井調剖和堵水作業提供準確可靠的措施依據。目前我們已

5、通過對脈沖中子測井技術、工藝、儀器設備、解釋方法等的研究，結合現場實踐檢驗，歸納出適用的測試工藝流程和解釋方法。2 方法機理及效果對比2.1 常規注水井吸水剖面測試方法分析對比了目前常規注水井吸水剖面幾種測試方法，歸納總結如下：（1）放射性同位素示蹤測井特點：這種測井方法可適用在籠統、分層注水、注聚井中測量，對小層有分辨能力;載體密度和粒徑均勻性影響測井質量;在深穿透射孔、壓裂和大孔道層段施工時要相應的采取大顆粒的同位素測井，在施工上帶來不便，否則會給出完全錯誤的結果;管壁不光滑、腐蝕因素在油管接箍、配水器、封隔器等工具位置存在同位素沾污的現象，給解釋帶來一些困難;對于注入

6、粘度較大的井，同位素容易抱團，不利于資料的解釋;受竄槽、漏失的影響，影響測井結果的準確性。（2）連續示蹤測試法測井特點：同一口井中，先進行連續示蹤測井，再進行普通同位素測井，相互印證，能更準確的反應該井吸水情況;連續示蹤測井方法能夠克服深穿透射孔、大孔道、粘污、漏失等因素對同位素測井的影響，使測井結果更為可信;解釋精度較高，單層的吸水量計算相對準確，單層吸入量測量精度可達0.5m3/d;井筒介質等因素不受影響。主要是指井內含蠟、結垢、出砂、其他入井化學藥劑塊結物或者顆粒物，以及井壁掛物;測試解釋能描述井下管柱結構及井下工具的工作狀況，主要包括：封隔器的密封漏失介質情況、配水器吸水量的相對和絕對

7、情況、油管或者套管套損所形成的漏失量情況、井下工具是否在符合設計要求的井下位置。該工藝每個小層需噴射液體同位素，且需連續追蹤，對隔層較小的層，因追蹤深度段較小，計算出來的吸水量偏差較大，精度較低。（3）脈沖中子氧活化測試法：該工藝在測量流量時為定點測量，儀器串為伽馬、磁定位、井溫、壓力組合，可精確定位于指定深度點，測量精度較高，不受管柱結構的影響，可測油管內，套管內及油套環空內水流速度，是目前較為理想的測試工藝。對比以上所有的測試工藝后，我們最終選定用脈沖中子氧活化水流測試法來進行注水井吸水剖面測試。2.2 脈沖中子氧活化水流測試法技術機理作為目的在于測定其向下或向上的流體流動速度，

8、無論是油田注水井（正、反注井），還是配注井，該測井技術完全適用此項功能。氧活化測井儀的功能示意圖，如圖1所示，該儀器，較準確給出被測油井各地質層的分層吸水情況;同時另一個能力是測量對配注井內的管柱工具（配水器和封隔器），可以判斷管外串流導致的泄露、配水器或封隔器堵死的情況，檢測充分發揮不接觸測量的優勢。物理基礎：利用高能脈沖中子與氧元素核反應后放射出的特征伽馬射線，該射線能穿透井下套管、油管和水泥等材料。依靠檢測伽馬射線可確定儀器周圍含氧流體的流動情況。測量原理：測量儀器帶有液體噴射器，能夠把少量的放射性示蹤劑，通過注入介質帶入井中，排放到液流中去;然后通過裝在噴射器上面的伽馬儀，對井內流體進

9、行追蹤，從而計算出流體在某深度處的流速，進而換算成流量，用分層遞減法求出分層流量。在流動截面確定情況下，利用v=s/t，q =cv×pc×v，pc= 1/4（d2 -d2）， 式中：q 為流量，m3/d;cv 為速度校正系數，1;pc 為套管內與儀器外環空截面積，mm2;v為速度，m/s;d為套管內徑，mm;d為儀器外徑，mm。2.3 脈沖中子氧活化水流測試法適用條件（1）非接觸式測量，可確定管內、管外水流。脈沖中子氧活化可通過非接觸的方式對流體進行測量，方式是在油管中測量油套空間的流體方向和速度。多油管配注井中，可以在一個油管中測量另一個油管內和套管內的流體方向

10、和速度。進而能夠驗證油套環空封隔器的漏失，監測套管外竄槽水流等情況。（2）能夠同時確定上、下水流。依靠脈沖中子，在一個測量點可同時測量出上、下水流的流量，極大的簡化了操作步驟，大大減少了測量次數。也有利于現場操作和解釋人員進行流量狀態的分析，具體見圖2。（3）測量范圍廣：伽馬探測器源距覆蓋范圍從最短源距351.8mm，到最長源距3883.5mm，有利于各種測量流量的范圍需求。（4）不受井內介質等因素影響。2.4 現場實施與總體完成情況經過前期協調，脈沖中子氧活化水流測井制定的39口測試井在寶塔采油廠開展實施，由延安今天石油天然氣工程技術服務有限公司承擔現場測試作業，寶塔采油廠測試39

11、口，全部測量成功，具體見表1。2.4.1 總體完成情況統計2.4.2 吸水層段及厚度統計統計39口井脈沖中子氧活化水流測井，本項目總共完成了86個射孔層段的測試。其中吸水層數68個，吸水層段占射孔層數79.1%;射孔總厚度215.6m，吸水總厚度178.1m，吸水層總厚度占射孔層總厚度82.5%;平均單井注水量4.02m3/d，平均單井注入強度1.07m3/d/m。2.4.3 分類吸水層段統計統計39口注水井86個射孔層段，不吸水層段共計18層15口井。其中有2個射孔層段1層段不吸水有6口井; 3個射孔層段1層段不吸水有6口井;3個射孔層段2層段不吸水有2口井;4

12、個射孔層段2層段不吸水有1口井，具體見表2。2.4.4 注強度統計統計68個吸水層段注入強度，注入強度多分布于0.5-1m3/d/m區間。注入強度小于0.5m3/d/m的單層計4個，占比為5.9%;注入強度在0.5-1m3/d/m的單層計42個，占比為61.8%;注入強度大于1m3/d/m的單層計22個，占比為32.4%，具體見圖5、圖6。2.5 項目取得資料情況2.5.1 總體完成情況統計選井61口，篩選符合測試條件45口。完成測試39口，成果圖39份，解釋報告39分，上交曲線195條，測井資料合格率195條，合格率100%。2.5.2 吸水層段及厚度

13、統計統計39口井脈沖中子氧活化水流測井，本項目總共完成了86個射孔層段的測試。其中吸水層數68個，吸水層段占射孔層數79.1%;射孔總厚度215.6m，吸水總厚度178.1m，吸水層總厚度占射孔層總厚度82.5%;平均單井注水量4.02m3/d，平均單井注入強度1.07m3/d/m。2.5.3 分類吸水層段統計統計39口注水井86個射孔層段，不吸水層段共計18層15口井。其中有2個射孔層段1層段不吸水有6口井; 3個射孔層段1層段不吸水有6口井;3個射孔層段2層段不吸水有2口井;4個射孔層段2層段不吸水有1口井。2.5.4 注強度統計統計68個吸水層段注入強度，注入強度多分

14、布于0.5-1m3/d/m區間。注入強度小于0.5m3/d/m的單層計4個，占比為5.9%;注入強度在0.5-1m3/d/m的單層計42個，占比為61.8%;注入強度大于1m3/d/m的單層計22個，占比為32.4%。3 項目研究結論（1）脈沖中子氧活化法測試，可以不受管柱結構的影響，可同時測量油管內、套管內和油套環形空間水流，可同時測量上水流和下水流而不用考慮管柱結構是分注還是籠統注水，而常規的吸水剖面受管柱影響較大。（2）脈沖中子氧活化法是對流體進行活化，不會形成沾污和放射性污染;常規吸水剖面因需要用到同位素，會在管柱上形成污染，影響資料后期解釋精度，同位素還會對地層在一定時期內

15、造成污染，不利于環保。（3）脈沖中子氧活化法可精細分層測試，對層間距較小的層或特殊存在大孔道、裂縫的井都有較強的識別能力;而同位素吸水剖面雖然也能測得這些特殊情況下的吸水狀況，但對現場操作員的要求較高，需要豐富的經驗和敏銳的判斷，資料后期解釋人員也需要有較強的識別和處理能力，不如氧活化測得的資料準確、直觀。（4）脈沖中子氧活化法測的是水流速度，可直接求得單層注入量;同位素吸水剖面資料解釋用的是疊加后求面積法，求得的是相對吸水量，人工干預較大，解釋精度和解釋符合率都會有所下降。（5）完成39口井脈沖中子氧活化水流測井，資料解釋及驗收完成39口井，完成率100%。資料解釋合格39口井，測井資料合格率100%。參考文獻1肖勇.pnst脈沖中子全譜測井技術在冀東油田的應用j.石油管材與儀器，2016，38（5）：76-79.2張博望麒.pnst脈沖中子全譜測井儀在長慶油田的應用j.石化技術，2019，62（6）：36-37.3沈軍，林波，遲永剛，等.脈沖中子氧活化上下水流組合測井技術在油田開發中的應
