電動閥 柱塞閥

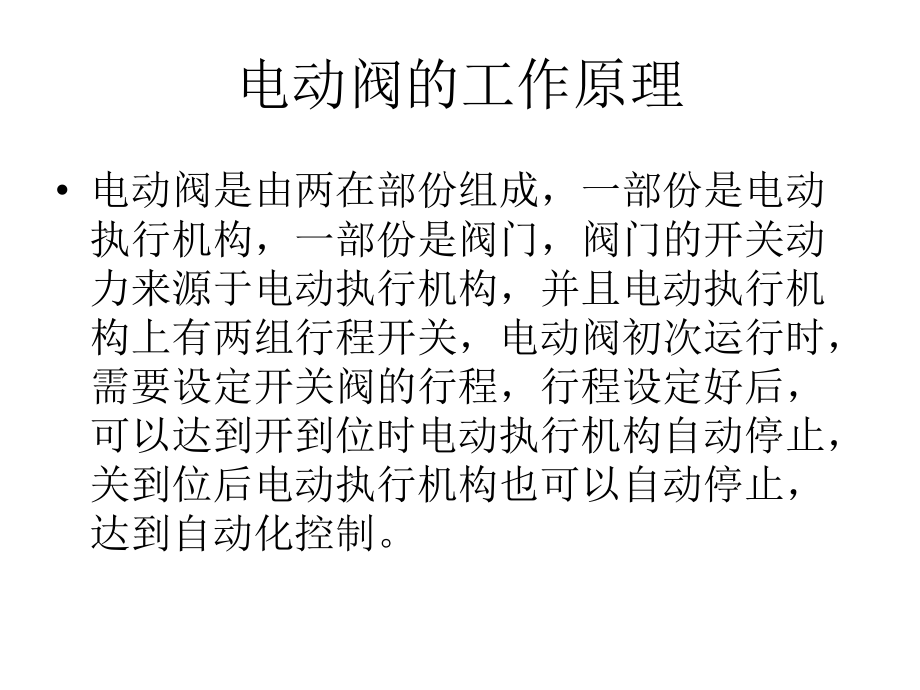

1、電動閥的操作電動閥的工作原理 電動閥是由兩在部份組成，一部份是電動執行機構，一部份是閥門，閥門的開關動力來源于電動執行機構，并且電動執行機構上有兩組行程開關，電動閥初次運行時，需要設定開關閥的行程，行程設定好后，可以達到開到位時電動執行機構自動停止，關到位后電動執行機構也可以自動停止，達到自動化控制。操作前的準備1.操作閥門前，應認真閱讀操作說明。 2.操作前一定要清楚氣體的流向，應注意檢查閥門開閉標志。 3. 檢查電動閥外觀，看該電動閥門是否受潮，如果有受潮要作干燥處理；如果發現有其他問題要及時處理，不得帶故障操作。 4. 對停用時間長的電動裝置，啟動前應檢查離合器，確認手柄在手動位置后，再

2、檢查電機的絕緣、轉向及電氣線路。 手動操作1.將電動裝置上的“手動、電動”切換手柄切向“手動”位置，然后轉動手輪使之嚙合2.松開切換手柄，此時手柄回復原樣3.手動轉動手輪，進行開關閥門4.釋放切換手柄之后，在手動狀態，若執行電動操作，則自動恢復到電動狀態，手動此時不齊作用電動操作1.電動閥送上電2.轉動“轉換按鈕”，使“本地操作”對正“位置1”3.順時針轉動開關閥位按鈕，可關小閥門的開度，此時閥位指示，屏幕指示閥門當前開度4.逆時針轉動開關閥位按鈕，可開大閥門的開度，此時閥位指示，屏幕指示閥門當前開度5.轉動轉換按鈕，使停止位置對 正位置1則閥門停止開關注意事項1.采用現場操作閥門時，應監視閥

3、門開閉指示和閥桿運行情況，閥門開閉度要符合要求2. 采用現場操作全關閉閥門時，在閥門關到位前，應停止電動關閥，改用微動將閥門關到位。 3.對行程和超扭矩控制器整定后的閥門，首次全開或全關閥門時，應注意監視其對行程的控制情況，如閥門開關到位置沒有停止的，應立即手動緊急停機。 4.在開、閉閥門過程中，發現信號指示燈指示有誤、閥門有異常響聲時，應及時停機檢查。 討論：停電情況下，怎么操作？柱塞閥工作原理 當旋轉手輪時，閥桿便帶動柱塞在上、下兩個密封圈中往復運動，完成閥的開啟和關閉。柱塞與密封圈、密封圈與閥體之間均采用適量的過盈配合，通過調節閥蓋上固定螺栓的壓緊力，使密封圈被壓縮，其內圈緊緊“抱住”柱塞外配合表面，外圈緊貼閥體內 配合表面，這樣在密封圈上所產生的徑向分力大于流體壓力，從而保證了密封性。開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封 圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界
