河北聯通IPTV維護經驗

1、一、 機頂盒類故障1、現象：打開機頂盒后電視機無顯示或提示無信號。原因：機頂盒信號無法達到電視機，為物理連接類故障或者是硬件故障或者HDMI驅動不兼容。處理：檢查物理連線和機頂盒開機是否正常，如仍不能解決請嘗試更換異廠家機頂盒。2、現象：顯示IPTV開啟精彩畫面后長期不動。原因：機頂盒信號能到達電視機，但是開機畫面加載異常，為機頂盒故障。處理：重啟機頂盒，不行的話更換機頂盒。二、 網絡層故障1、現象：機頂盒獲取IP地址失敗，神州、烽火機頂盒報錯0013，華為機頂盒報錯10010，中興機頂盒報錯1305原因：機頂盒網絡無法連接到IPTV平臺，為網絡層故障。處理：出現這種錯誤可能的原因有（1）接入

2、網側配置的端口和IPTV機頂盒連接光貓的端口不一致，或者是數據下發不成功。這種相當于寬帶上網的錯誤678。檢查OLT上該光貓（ONT）上IPTV數據配置是否正確（2） 檢查機頂盒連接光貓（ONT）端口是否正確（3） 檢查機頂盒網線線序是否正確，是否存在丟包等（4） 登陸到華盛平臺驗證IPTV專屬寬帶賬號、密碼是否正確，狀態是否正常（5） 如果是中興光貓，檢查版本，目前發現V2.0.0P3以下版本需要升級（6） 如果是新上線的OLT設備，需要確認地址池在DHCP側是否配置。（7） 如果是新申請的IPTV地址段，需要確認DHCP、平臺側是否做好了相應配置。（8） 中間網絡設備對DHCP報文未轉發（

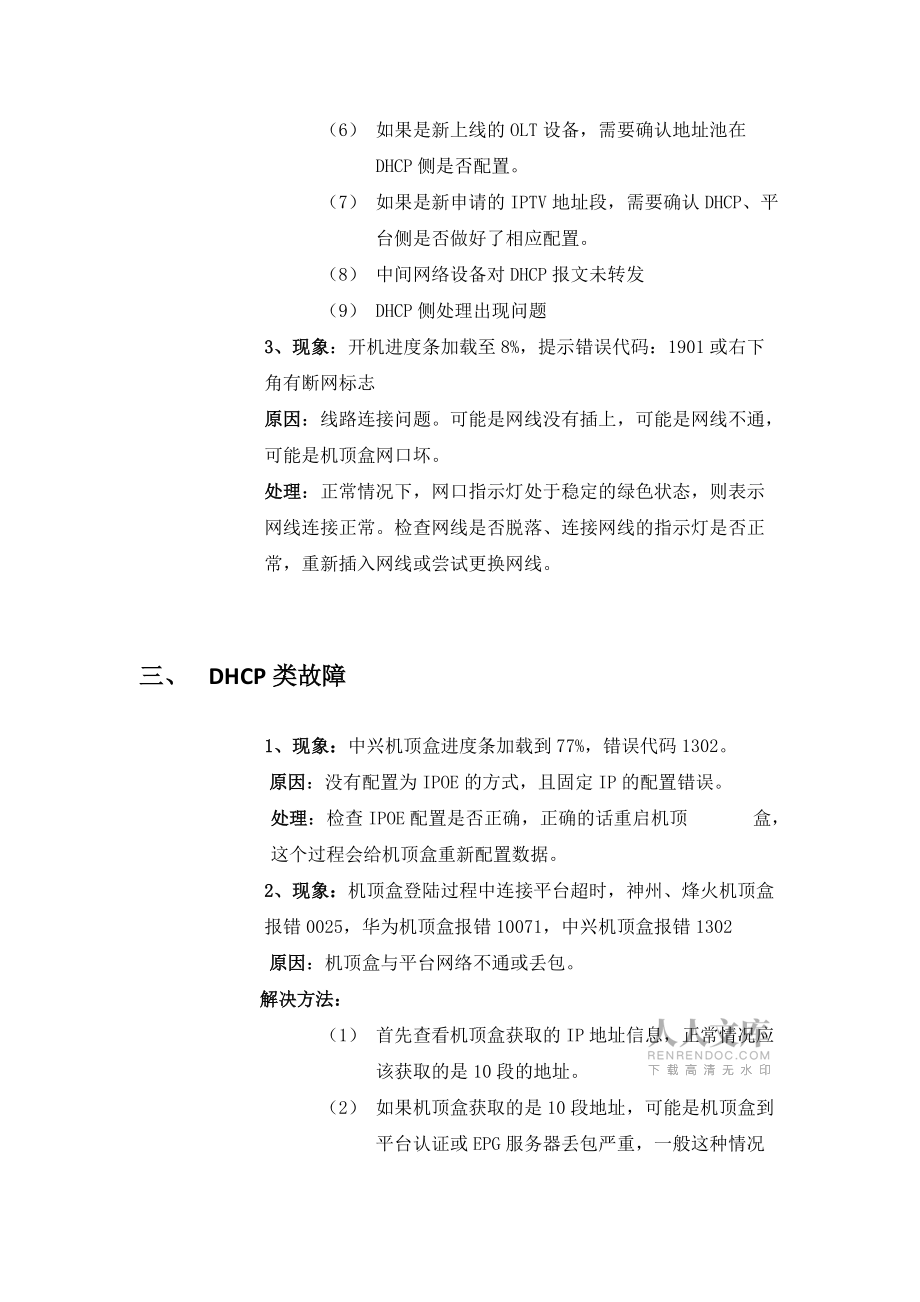

3、9） DHCP側處理出現問題3、現象：開機進度條加載至8%，提示錯誤代碼：1901或右下角有斷網標志原因：線路連接問題。可能是網線沒有插上，可能是網線不通，可能是機頂盒網口壞。處理：正常情況下，網口指示燈處于穩定的綠色狀態，則表示網線連接正常。檢查網線是否脫落、連接網線的指示燈是否正常，重新插入網線或嘗試更換網線。三、 DHCP類故障1、現象：中興機頂盒進度條加載到77%，錯誤代碼1302。原因：沒有配置為IPOE的方式，且固定IP的配置錯誤。處理：檢查IPOE配置是否正確，正確的話重啟機頂 盒，這個過程會給機頂盒重新配置數據。2、現象：機頂盒登陸過程中連接平臺超時，神州、烽火機頂盒報錯002

4、5，華為機頂盒報錯10071，中興機頂盒報錯1302原因：機頂盒與平臺網絡不通或丟包。解決方法：（1） 首先查看機頂盒獲取的IP地址信息，正常情況應該獲取的是10段的地址。（2） 如果機頂盒獲取的是10段地址，可能是機頂盒到平臺認證或EPG服務器丟包嚴重，一般這種情況機頂盒到網關（SR）也會有嚴重丟包，可以在SR上ping機頂盒獲取的IP地址，看是否存在丟包，如果丟包先處理丟包問題（3） 如果機頂盒獲取的是10段地址，但SR上PING機頂盒地址不同，并且該區域出現大面積機頂盒訪問平臺超時，重點檢查底層網絡是否存在環路，如果存在環路，優先處理環路問題。（4） 如果機頂盒獲取的是10段地址，看網關

5、獲取的是否正確，例如其中網關沒有在正確的地址段內。聯系DHCP SERVER配合定位解決。（5） 如果機頂盒獲取的是10段地址，讓機頂盒關機，ping該機頂盒地址仍然能Ping通，表示存在地址沖突，需要查找沖突原因。（6） 如果機頂盒獲取的是192.168段地址，且是中興OLT，需要關閉DHCP功能，如果DHCP功能沒有關閉，進入config模式下操作以下命令 dhcp-option82 disable（7） 如果機頂盒獲取的是192.168段地址，且是中興OLT，如果版本為V2.0.0P3T以下需要升級到V2.0.0P

6、5T1H以上。（8） 如果機頂盒獲取的是192.168段地址，且該區域內出現大量機頂盒連接平臺超時，可能是IPTV單播VLAN內存在非法路由器，需要查找到非法路由器并進行剔除。（9） 機頂盒認證地址錯誤，正常情況下機頂盒在出廠時已經預設置好了認證地址，如果機頂盒竄貨或用戶認為修改，會造成機頂盒訪問平臺超時，需要重點檢查認證地址是否正確，華為平臺下認證地址為：7:8082/EDS/jsp/AuthenticationURL，中興平臺下認證地址為：2:4337/iptvepg/platform/index.jsp四、 認證類故障中興平臺下：1

7、、現象：提示機頂盒綁定錯誤。原因：該業務賬號（非IPTV賬號）在其他機頂盒被綁定過。處理：找縣里或市里負責人解綁。2、現象：加載到85%，提示用戶不存在或者是密碼錯誤。原因：業務賬號（非IPTV賬號）的用戶名或者是密碼錯誤。處理：找營業和對業務賬號（非IPTV賬號）和密碼。3、現象：點播節目能正常收看，直播節目不能觀看。原因：業務賬號（非IPTV賬號）權限不夠。處理：請營業員核查業務賬號（非IPTV賬號），上加載的業務包是否正確。4、現象：進度條加在到85%，提示錯誤代碼：1035原因：業務賬號欠費處理：請營業員核查業務賬號狀態。5、現象：提示平臺連接類錯誤。原因：這種出現在神州的部分機頂盒上

8、，默認的EPG平臺為華為的，而衡水用的是中興的。處理：升級機頂盒或者是手工輸入正確的平臺地址：2:4337/iptvepg/platform/index.jsp華為平臺下：6、現象：提示30005“您的帳號不存在或用戶帳號/密碼錯誤”原因：各縣區都有解綁工位，登陸解綁平臺，查看該賬號是否存在，如果不存在則表示用戶已銷戶或開戶未成功。如果存在，請確認機頂盒業務帳號、密碼設置是否正確，可通過前臺營業系統初始化密碼。7、現象：提示錯誤碼：30007“機頂盒驗證失敗”原因：該帳號已經被其他機頂盒登陸過，綁定了其他機頂盒的MAC地址，需要對該帳號進行解綁操作：通過IPTV平臺

9、BSS界面進行解綁，各地市都已經有權限。8、現象：提示錯誤碼：30014“沒有找到缺省模版”， 原因：該賬號沒有定購IPTV相關產品（IPTV高清版、IPTV標清版等）。請前臺營業檢查是否正常定購產品，如未定購，請通過前臺辦理解決。9、現象：提示錯誤碼：30022“您的IPTV業務已經被停用或賬戶已欠費”原因：通過前臺營業系統查看業務帳號是否正常，一般是欠費停機造成，請通過前臺續費解決。五、 流媒體、播放類故障1、現象：用戶能夠進入EPG頁面，播放點播、回放等正常，但所有直播無法播放（黑屏或報系統錯誤等）原因：（1） 直播所用的協議為組播協議，其他為單播，檢查接入網組播配置，確認組播流是否正常

10、下發（2） 中興OLT缺少數據：show igmp mvlan 400缺少gpon-onu_1/2/1:3:1，添加上該數據：igmp mvlan 400 receive-port gpon-onu_1/2/1:3 vport 1（3） 中興F620V2.0.0版本時需P6T1H（4） 烽火HG261G上IPTV和WBAND都從RMS下發到LAN1口時，LAN2口接IPTV只能看點播，看組播提示系統錯誤，在RMS上將IPTV業務改到LAN2口再下發工單（5） 數據配置正確的情況下，可以嘗試更換ONU看是否解決（6） 中興ONU F420軟件V3.30.00P3T5H版本對LAN3口限制組播，無

11、法手工解除限制，其他版本的F420也發現對某個LAN口限制組播。目前發現LAN2口或LAN3口有被限制現象，LAN1口和LAN4口未發現被限制情況。（7） 如果所有用戶均出現直播故障，可能是源（廣電）或省公司轉碼服務器故障。2、 現象：直播播放過程中報錯，重新請求又可以正常播放原因：（1） 中興光貓配置問題，播放5分鐘后，組播流出現斷流，比較有規律。請協調廠家配合定位。（2） SR上配置了組播組快速離開命令 ，當一個OLT停止接受某個頻道組播流后（該OLT下某用戶切臺或關機），SR會把整個接口下那個頻道的流都斷掉，其他OLT下正在觀看該頻道的用戶就會出現“系統錯誤”，刪除這條命令解決。（3）

12、機頂盒網絡質量不好，網絡出現中斷。（4） OLT下針對華為5620E設備的配置，發現multicast-mode參數均配置為CTC，此參數為中國電信網絡使用的參數，不適用于聯通組網模式，應用到聯通網絡會出現各種組播問題。需要修改5620設備的multicast-mode參數為igmp-snooping3、 現象：播放過程中出現花屏、卡頓現象原因：（1） 首先確定故障范圍，如果是單個用戶問題，可能原因有機頂盒問題，例如機頂盒長時間不關機，可嘗試重啟機頂盒，或者機頂盒解碼問題，可嘗試更換機頂盒；或者是網線問題，可嘗試更換機頂盒到光貓之間的網線，最后也可能是用戶家里光衰較大，優先處理光衰（2） 如果

13、故障范圍是某個設備下所有用戶，請重點檢查設備自身問題，或該設備的上下行帶寬是否出現擁塞（3） 如果整個地市范圍內均有反饋，中間檢查城域網核心或匯聚路由器以及省、市平臺設備及帶寬占用、CRC等。（4） 節目源問題，聯系廣電處理4、 現象：個別用戶反饋，觀看個別頻道有時候無聲音，一般觀看廣告有聲音，觀看電視劇無聲音原因：TV的左聲道喇叭故障導致無聲音輸出；此時播放的片源是左聲道輸出。定位方法如下：使用機頂盒配套的mini AV線，其中黃色代表視頻，白色代表左聲道，紅色代表右聲道；將黃色線插入TV對應的AV輸入黃色接口中，然后將機頂盒AV線白色線插入電視機AV白色接口，此時無聲音；然后將白色線插入T

14、V紅色接口中有聲音了。那么就說明TV左聲道有問題。5、 現象：用戶反饋觀看16頻道的時候，為什么按了頻道+后直接到了101頻道？原因：頻道是CNTV和廣電進行的編排，全省統一，并不是連續的。6、 現象：用戶反饋前幾天還觀看的節目，今天看不到了原因：內容更新有廣電控制，更新內容除了上線內容以外，還包括內容下線，之前觀看的節目如果廣電進行了下線操作，那么這個節目就看不到了，屬于正常現象。7、 現象：用戶反饋某節目（例如電視?。┲笆敲刻於几?，今天突然都不更新了。原因：與上面一致，內容上下線由廣電控制，很可能是廣電停止了更新。屬于正?，F(xiàn)象。8、 現象：用戶反饋無法觀看回看節目原因：（1）神州機頂盒

15、出現過個別版本問題，造成遙控器點回看節目單無響應，無法觀看回看。聯系神州廠家進行機頂盒升級（2）并不是所有頻道都支持回看，需要廣電支持下發節目單，這樣的頻道表現是一直無法觀看回看（3）個別回看節目單無法觀看，可能是平臺錄制問題。六、 IPTV裝機經驗1、現象：IPTV裝機經驗1：處理：測量用戶數據制作環節應遵守一個規范：專屬寬帶工單在營業受理后，同時送至測量工位和裝維工位，在認證系統自動生成IPTV專享寬帶賬號和密碼。該專屬寬帶利用原有ONU設備空閑端口，目前定義為第4口（個別ONU設備只有2口，可定義在第2口，總之，IPTV應占最后一個網口），通過該ONU端口上聯至OLT設備，再由OLT設備

16、連接至IPTV平臺。如果用戶原有ONU設備只有一個口或已沒有空閑端口，需要更換ONU設備。2、現象：IPTV裝機經驗2：處理：華為OLT下帶的E貓必須用2口，直播才能通，其他口只能通點播，好像模版定義的2口，用其他口還得修改模版，G貓數據做哪個口用哪個口都能通。3、現象：IPTV裝機經驗3：處理：如果有OLT級聯OLT的情況的，一定想法拆開，要么直接影響IPTV業務的開通。4、現象：IPTV裝機經驗4：處理：現在用戶是自動獲取的沒錯，但用戶還是可以通過遙控器切換回靜態地址的界面模式，容易引起IP沖突。規范操作習慣應是將靜態Ip清掉。5、現象：IPTV裝機經驗5：處理：現在用戶是自動獲取的沒錯，

17、但用戶還是可以通過遙控器切換回靜態地址的界面模式，容易引起IP沖突。規范操作習慣應是將靜態Ip清掉。6、現象：IPTV裝機經驗6：處理：關于IPTV裝機過程中出現“錯誤0025，認證錯誤”提示后的解決方法： 目前部分縣（市、區）在IPTV裝機使用的是神州的機頂盒，在裝機時會出現“錯誤0025，認證錯誤”的故障提示，解決方法如下： 用遙控對機頂盒進行設置，第一步，恢復出廠設置；第二步重啟機頂盒，并在看到“選擇中興平臺還是華為平臺”的提示后，選擇“中興平臺”再往下進行；第三步，重新輸入IPTV專屬帳號和IPTV業務帳號，保存；第四步，再次重啟機頂盒后IPTV業務正常。 注釋：全省IPTV業務平臺分

18、中興、華為兩個，分別獨立運行，保定、衡水、邢臺、邯鄲4個地市接入的是中興IPTV平臺，其余7個地市接入的是華為IPTV平臺。所以保定要選擇中興平臺。7、現象：IPTV裝機經驗7：處理：從RMS系統中查看IPTV業務綁在了光貓的LAN口是否正確。對于目前使用較多的路由型的2臺的光貓來說，一般IPTV綁定LAN2口，如果不是綁在LAN2而綁在了LAN4上，就會出錯誤0025，因為新光貓只有兩個LAN口，而不存在第4個LAN口。屬于配線工位選定端口錯誤導致。8、現象：1305錯誤、0013錯誤、0025錯誤處理：1、檢查ONU狀態，LOS燈是否正常如LOS燈亮，檢查光路問題如LOS燈滅，接第2步處理2、重啟ONU、重啟機頂盒如重啟ONU、機頂盒后正常，處理結束如重啟后仍提示相同錯誤，轉第3步處理3、檢查IPTV專屬賬號（IPTV）密碼是否正確、賬戶是否欠費如屬于賬戶類問題且處理后正常，處理結束如賬戶無問題，轉第4步處理4、檢查機頂盒到ONU網線
