劉偉數據庫報告

1、目錄第一章 系統需求分析與功能設計.11.1 系統需求分析.11.1.1 處理對象.11.1.2 處理功能要求.11.1.3 安全性和完整性要求.11.2 數據流圖.21.2.1 總數據流圖.21.2.2 系統管理數據流圖.31.3 開發環境.3第二章 總體設計.42.1 系統總體功能模塊圖.42.2 菜單的設計.5第三章 數據庫設計.63.1E-R 圖設計.63.3 數據庫的邏輯模型.7第四章 應用程序設計和程序調試.104.1 應用程序設計.104.2 程序調試.154.2.1 登錄調試.15第五章 個人體會及建議.195.1 個人體會.19參考資料.20無第一章 系統需求分析與功能設計1

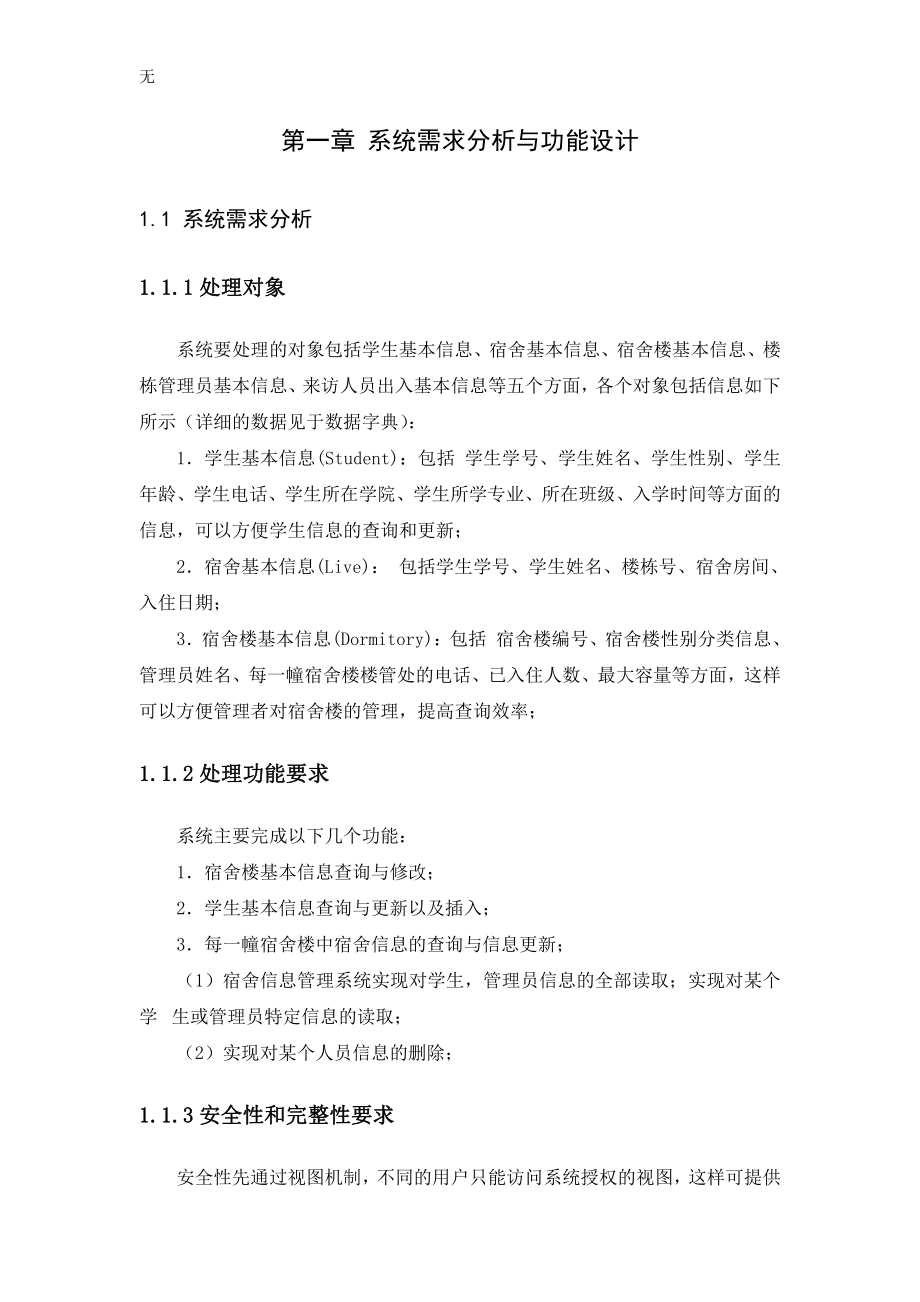

2、.1 系統需求分析1.1.11.1.1 處理對象處理對象系統要處理的對象包括學生基本信息、宿舍基本信息、宿舍樓基本信息、樓棟管理員基本信息、來訪人員出入基本信息等五個方面，各個對象包括信息如下所示（詳細的數據見于數據字典） ：1學生基本信息(Student)：包括 學生學號、學生姓名、學生性別、學生年齡、學生電話、學生所在學院、學生所學專業、所在班級、入學時間等方面的信息，可以方便學生信息的查詢和更新；2宿舍基本信息(Live)： 包括學生學號、學生姓名、樓棟號、宿舍房間、入住日期；3宿舍樓基本信息(Dormitory)：包括 宿舍樓編號、宿舍樓性別分類信息、管理員姓名、每一幢宿舍樓樓管處的電

3、話、已入住人數、最大容量等方面，這樣可以方便管理者對宿舍樓的管理，提高查詢效率；1.1.21.1.2 處理功能要求處理功能要求系統主要完成以下幾個功能：1宿舍樓基本信息查詢與修改；2學生基本信息查詢與更新以及插入；3每一幢宿舍樓中宿舍信息的查詢與信息更新；（1）宿舍信息管理系統實現對學生，管理員信息的全部讀??；實現對某個學 生或管理員特定信息的讀??；（2）實現對某個人員信息的刪除；1.1.31.1.3 安全性和完整性要求安全性和完整性要求安全性先通過視圖機制，不同的用戶只能訪問系統授權的視圖，這樣可提供無系統數據一定程度上的安全性，再通過用戶授權機制，欲用戶登陸來識別用戶級別，根據這個級別來分

4、配用戶權限，達到數據更高層次的安全保密功能。完整性要求用于描述宿舍樓基本信息、學生基本信息、宿舍基本信息、樓棟管理員基本信息、訪問出人員入基本信息中數據項能否為 null，以及一些用戶自定義完整性（符合實際要求） 。1.2 數據流圖1.2.11.2.1 總數據流圖總數據流圖圖 1-2-1 總體數據流圖無1.2.21.2.2 系統管理數據流圖系統管理數據流圖圖 1-2-2 系統管理數據流圖1.3 開發環境開發環境：操作系統為 Windows 2000。數據庫管理系統為 SQL Server2000 個人版。開發工具為 PowerBuilder。無第二章 總體設計2.1 系統總體功能模塊圖本程序主

5、要針對管理員而設計，其可進行管理的功能有a.處理管理員登錄、修改密碼等b.查詢學生信息c.激活、修改和刪除某間宿舍的基本信息d.登記學生入住和搬出的情況以及該宿舍樓學生的基本信息f.插入、修改與查詢報修信息總體功能模塊圖如下圖圖 2-1 總體功能模塊無2.2 菜單的設計主菜單的結構設計如下圖 2-2 主菜單結構圖無第三章 數據庫設計3.1E-R 圖設計系統結構 E-R 圖如下圖 3-1-1 系統結構 E-R 圖系統管理 E-R 圖圖 3-1-2 系統管理 E-R 圖3.23.2 關系模式關系模式用戶（用戶名，密碼，類型）分配（專業號，宿舍樓號）入住（學號，宿舍號，所屬樓號）宿舍（編號，所屬樓號

6、，人數，床位數）宿舍樓（編號，名稱，位置，層數，房間數，費用，屬性，備注）無學生（學號，姓名，性別，專業號，入學時間，備注）學院（編號，名稱）注冊（學號，注冊情況，退宿情況，畢業時間，時間）專業（編號，名稱，所屬院號）3.3 數據庫的邏輯模型表 3-3-1 基本表表名類型說明用戶表基本表保存用戶的用戶名和密碼分配表基本表保存專業號和宿舍樓號入住表基本表保存入住的相關信息宿舍表基本表記錄宿舍的相關信息宿舍樓表表基本表記錄宿舍樓的基本信息學生表基本表記錄學生的相關信息學院表基本表記錄學校的校區注冊基本表記錄學生入學的注冊信息專業基本表記錄專業號以及所屬院號表 3-3-2 用戶表表 3-3-3 分配

7、表表 3-3-4 入住表無表 3-3-5 宿舍表表 3-3-6 宿舍樓表表 3-3-7 學生表表 3-3-8 學院表無表 3-3-9 注冊表表 3-3-10 專業表無第四章 應用程序設計和程序調試4.1 應用程序設計系統管理模塊界面流程圖如下圖 4-1-1 系統管理模塊界面流程圖具體實現部分代碼如下：Integer ii_Times=0/String li_Didstring li_Did,stye/從 teacher 表中取與輸入用戶名和密碼一致的該用戶系代碼select 密 碼 , 類 型into :li_Did,:stye from 用 戶 表where 用 戶 名=:sle_name.

8、text ;ii_Times+ /記錄登錄次數if li_Did sle_pass.text then /不存在相應記錄if ii_Times=3 thenMessageBox(警告,您無權使用本系統！,StopSign!)Close(Parent)elseMessageBox(警告,用戶名或密碼錯誤，請重試！)sle_name.SetFocus()end ifreturnelse /該用戶存在gs_User=sle_name.Textgs_stye=stye/保存用戶名和用戶類型無open(w_main)end ifclose(w_login)修改密碼流程圖如下圖 4-1-2 修改密碼流程圖

9、具體實現部分代碼如下：string s/需要舊密碼select 密碼into :sfrom 用戶表where 用戶名=:gs_user;if isnull(s) then s=if ssle_old.text thenmessagebox(,舊密碼不正確.)sle_old.text=sle_old.setfocus()returnend if無if sle_new.textsle_new2.text thenmessagebox(,密碼不一致.)sle_new2.text=sle_new2.setfocus()returnend ifs=sle_new.textupdate 用戶表set 密碼

10、=:swhere 用戶名=:gs_user;if sqlca.sqlcode=0 thencommit;messagebox(,密碼修改成功!)close(parent)elserollback;messagebox(,密碼修改失敗!)end if刪除用戶流程圖如下圖 4-1-3 刪除用戶流程圖具體實現部分代碼如下：string s_user,s_pass,s_pass2,s_powerstring ii_powerint r無s_user=sle_user.texts_pass=sle_pass.texts_pass2=sle_pass2.textii_power=ddlb_power.te

11、xtif s_passs_pass2 thenreturnelseif sle_user.text= thencommit;messagebox(,請輸入用戶名！)returnelseif sle_pass.text= thencommit;messagebox(,請輸入密碼！)returnend ifend ifr=messagebox(刪除,確認刪除此用戶嗎?,question!,yesno!)if r=1 thendeletefrom 用戶表where 用戶名=:s_user;elsereturnend ifif sqlca.sqlcode=0 thencommit;messagebox

12、(,賬號已刪除!)sle_user.text=sle_pass.text=sle_pass2.text=ddlb_power.text=end ifend if增加用戶流程圖如下無圖 4-1-4 增加用戶流程圖具體實現部分代碼如下：string s_user,s_pass,s_pass2,s_powerstring ii_powers_user=sle_user.texts_pass=sle_pass.texts_pass2=sle_pass2.textii_power=ddlb_power.textif s_passs_pass2 thenreturnelseif sle_user.text

13、= thencommit;messagebox(,請輸入用戶名！)returnelseif sle_pass.text= thencommit;messagebox(,請輸入密碼！)returnend ifinsert用戶表(用戶名,密碼,類型)values(:s_user,:s_pass,:ii_power);end ifif sqlca.sqlcode=0 thencommit;無messagebox(,賬號添加成功!)sle_user.text=sle_pass.text=sle_pass2.text=sle_user.setfocus()elserollback;messagebox(

14、,賬號添加失敗!)end ifsle_user.text=sle_pass.text=sle_pass2.text=ddlb_power.text=end if4.2 程序調試4.2.14.2.1 登錄調試登錄調試運行系統圖 4-2-1 運行系統輸入賬號：1，密碼：2無圖 4-2-2 輸入錯誤，重新輸入輸入賬號：08407218，密碼 123圖 4-2-3 輸入正確進入界面無圖 4-2-4 成功進入界面修改密碼為 321圖 4-2-5 修改密碼為 321添加用戶名稱：2，密碼：1，類型為用戶無圖 4-2-6 添加用戶 2刪除用戶 2圖 4-2-7 刪除用戶 2無第五章 個人體會及建議5.1 個人體會此次課程設計讓我感受頗多：做一個數據庫其實是一件很有趣的事情。想到自己可以創建一個小型的數據庫系統，有點學習后的滿足感。數據庫的建立并非難事，難點在于數據庫的連接和編程語言的選擇。SQL 的功能很強大，這也是我以后需要學習的課程，于是我毅然選擇了它。再就是建立數據庫系統的步驟，
