LC200稱重儀表說明書

1、概 述 LC200系列儀表被設計用于諸如皮帶秤、配料秤、定量秤、料斗秤、減重秤、失重秤等連續累計自動衡器的稱重顯示控制器，并嚴格按照Q/140000LC001-2007LC200稱重顯示控制器企業標準研制生產。LC200系列儀表具有多種可選擇的通訊聯網接口和可擴展的控制接口，可以滿足用戶多種計量、檢測、控制和聯網的需求，全中文圖形顯示方式提供了豐富的運行數據和簡潔的操作界面，并具有盤裝、臺式、壁掛三種結構方式，用戶可根據安裝環境和使用方式選用相應的機型。本說明書提供LC200系列儀表的選型、安裝、調試、操作和維護的方法。LC200系列儀表操作雖然簡單，但錯誤的安裝和誤操作可能引起計量精度的下降

2、、控制功能的喪失、外部配套設備的損壞以及意外事故的發生。因此在安裝和使用前務必仔細閱讀本使用說明書，直至掌握正確的安裝和使用方法。LC200系列儀表的功能和型號將在以后不斷增加，我們力求做到每次再版使用說明書時，其內容與當時的LC200系列儀表一致，但可能出現遺漏或錯誤，因此希望您給予諒解。特別是當您發現錯誤、疑點或遺漏之處時，請及時咨詢我們或經銷商以獲得最新信息。儀表交貨時的注意事項用戶拆開LC200儀表的包裝箱時，請認真確認： 在運輸過程中是否有損壞 儀表銘牌數據是否與訂貨一致 隨儀表一起發送的附件是否齊全 通電檢查儀表顯示功能和按鍵操作是否正常。本公司嚴格按照ISO9000質量體系進行開

3、發和制造，每臺產品出廠前都經過嚴格的質量檢測，如果發現有缺陷，請速與廠家或經銷商聯系解決。產品的保修用戶購買本產品起一年內為產品保修期，在以下情況，即使在保修期內，也是有償服務： 錯誤的安裝使用及不適當?shù)男蘩?、改造引起的故?超過儀表技術指標規定的范圍使用而出現的故障 購買后人為損壞或不可抗自然因素?fù)p壞。產品選型LC200 P 產品號系列號LC200P:盤裝機箱B:壁掛機箱T:臺式機箱第一章 安全注意事項 請將儀表安裝在金屬等不可燃物體上，否則有發生火災的危險。 不要安裝在有爆炸性氣體的環境里，否則有爆炸的危險。 儀表受損或內部元件不完備時，不要安裝和運行，否則有可能發生事故。 必須在確認儀表

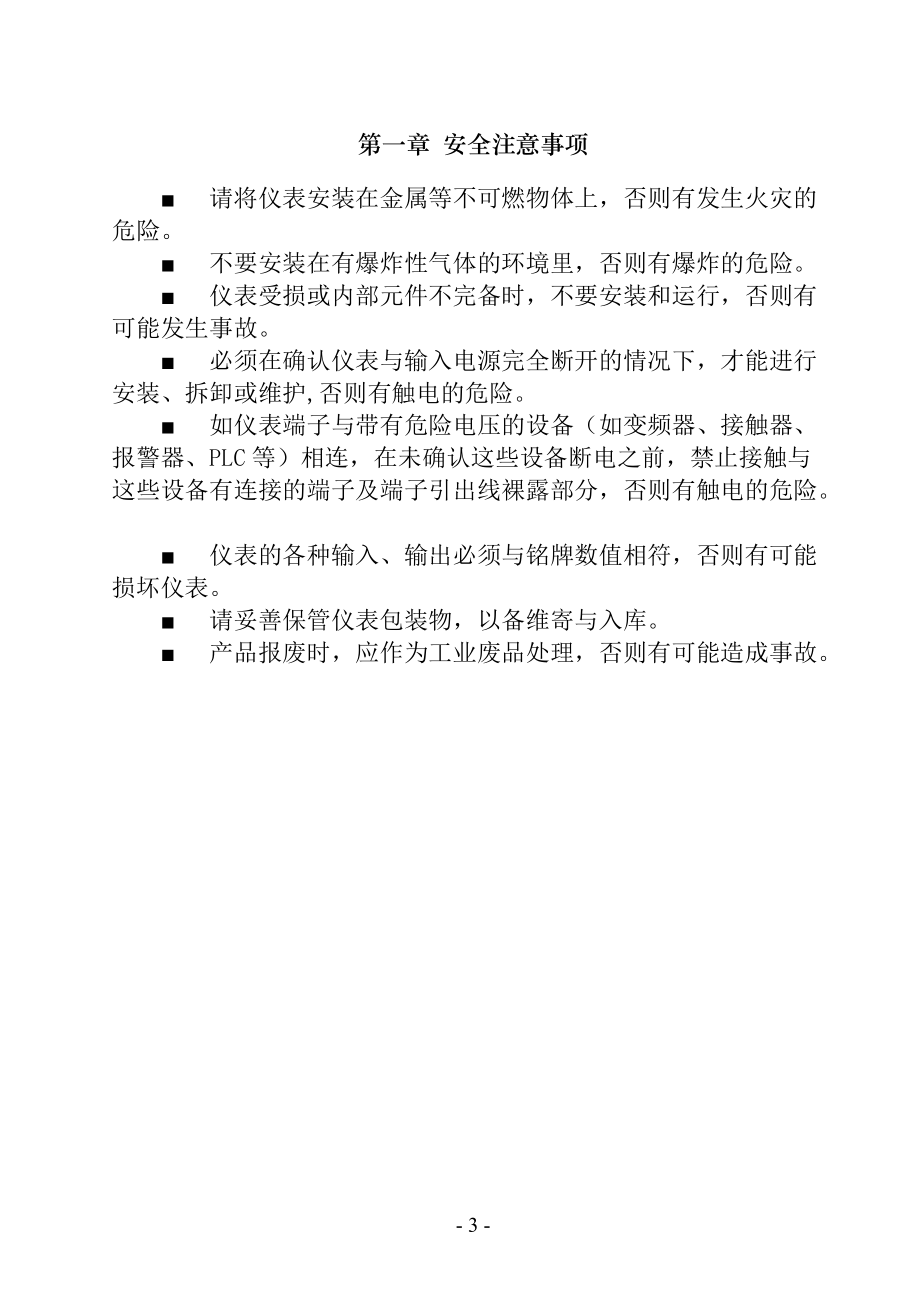

4、與輸入電源完全斷開的情況下，才能進行安裝、拆卸或維護,否則有觸電的危險。 如儀表端子與帶有危險電壓的設備（如變頻器、接觸器、報警器、PLC等）相連，在未確認這些設備斷電之前，禁止接觸與這些設備有連接的端子及端子引出線裸露部分，否則有觸電的危險。 儀表的各種輸入、輸出必須與銘牌數值相符，否則有可能損壞儀表。 請妥善保管儀表包裝物，以備維寄與入庫。 產品報廢時，應作為工業廢品處理，否則有可能造成事故。第二章 技術指標2.1工作原理儀表通過接收與皮帶秤或螺旋秤稱量段上輸送的物料重量成正比的模擬信號及與輸送帶運行速度或螺旋轉速成正比的脈沖信號或電壓，電流信號計算出物料的累計重量，流量，速度，載荷等數據

5、。對定流量給料控制系統，儀表通過實際流量與設定的目標流量進行比較，根據其偏差及控制算法進行控制，輸出控制信號至相應控制設備（如變頻器，電振給料機等），從而改變給料機的實際給料量，使之達到目標流量。2.2 適用范圍例舉1）計量皮帶秤2）配料皮帶秤3）定量皮帶秤4) 配料螺旋秤5) 配料失重秤6）定量加料秤2.3技術規格項目技術指標一般規格電源范圍AC85240V，50/60Hz功率<15W電源保險絲容量250V,0.5A溫度范圍-1040相對濕度<90%RH外形尺寸盤裝開孔尺寸：153×78mm(寬×高)盤裝箱體尺寸：150×75×140mm(

6、寬×高×深)壁掛箱體尺寸：190×250×88mm(寬×高×厚)臺式箱體尺寸：275×94×200mm(寬×高×深)重量1.53kg環境防護能力盤裝儀表和臺式儀表防護能力不低于IP51級壁掛儀表防護能力不低于IP62級累計量顯示范圍0999999t，0999999Kg,達到上限自動清零校準時累計量分度值0.1kg瞬時流量顯示范圍09999t/h，09999Kg/h電磁兼容靜電放電接觸放電：6kV（試驗等級為3級）電快速瞬變脈沖群電源端口：電壓峰值：1kV（試驗等級為2級）信號線端口：電壓峰值：0

7、.5kV（試驗等級為1級）抗電磁場輻射頻率：80MHz至1000MHz場強：3V/m（試驗等級為2級）調制：80%調幅，1kHz正弦波重量信號非線性誤差<0.03%F.S傳感器激勵電壓/電流DC5V，150mA，可連接8個350的傳感器輸入信號范圍015mVA/D內碼100000(10mV)A/D轉換速率100次/秒(典型值，可設置其它速率 )儀表靈敏度0.1V/d線纜長度模擬傳輸500m（Max. RVVP6×0.5mm2）數字傳輸1200m（Max. RVVP2×0.5mm2）速度信號速度傳感器類型1：NPN集電極開路光電式2：二線制磁電式3：二線制或三線制（NP

8、N）接近開關速度傳感器電壓/電流DC12V，50mA（Max）頻率范圍12000Hz信號電壓幅度>4V（峰-峰）最大信號電壓幅度60V（峰-峰）滯后電壓±0.3V線纜長度模擬傳輸500m（Max. RVVP3×0.5mm2）數字傳輸1200m（Max. RVVP2×0.5mm2）模擬量輸出數量2路光隔輸出電流輸出020mA，420Ma可選擇電壓輸出05V ,010V，可選擇使用外置電阻器將電流轉換為電壓。例如：500 電阻可將 20mA 轉換為 10V。最大負載500(020mA，420mA)分辨率12位精度0.1%隔離電壓1000VDC(Min.)功能1：

9、PI控制輸出2:輸出流量信號模擬量輸入電流輸入020mA，420mA可選擇電壓輸入05V, 010V可選擇輸入阻抗150(020mA，420mA)>10K(010V，05V)分辨率10位精度0.2%功能1：設定給定流量2：速度信號開關量輸出數量4路，其中DO1、DO2、DO3為電磁繼電器，DO4為光耦輸出隔離電壓2500VDC(Min.)負載電磁繼電器：最大AC250V, 最大2A;光耦：最大DC55V，最大50mA功能1：噸脈沖輸出2：故障報警輸出3：配料皮帶機啟動4：預給料機啟動5：缺料輸出6：電流環大屏幕顯示累計量（僅限D(zhuǎn)O4）7：電流環大屏幕顯示瞬時量（僅限D(zhuǎn)O4）8：電子秤運行

10、9：定量停機開關量輸入數量4路高電壓（有效信號）8V30V低電壓（無效信號）<6V最高電壓DC24V功能1：皮帶跑偏 2：皮帶開停 3：?jiǎn)闻塾?jì)量清零4：?jiǎn)?dòng) 5：停止 6：?jiǎn)稳φ{(diào)零串行通訊數量2路光隔輸出隔離電壓1000VDC(Min.) （適用于RS485、CAN）1500VDC(Min.) （適用于以太網）抗雷擊能力10/700us，8KV雷擊測試（適用于RS485、CAN）抗靜電能力抗力±6KV接觸放電，±8KV氣隙放電（適用于RS485、CAN）通訊接口1：RS232（標配）2：RS485（選配RS485通訊板）3：CANBUS（選配CANBUS通訊板）4：

11、以太網（選配以太網通訊板）通訊協議1：odBus RTU2：ModBus/TCP（選配以太網網通訊板）3：ProfiBus-DP（選配ProfiBus-DP通訊板）4：定制用戶協議波特率600,1200,2400,4800,9600,19200,38400,57600 ,115200通訊距離RS232:25mRS485:1200mCAN:10km(4800bps)，5km(9600bps)以太網：100m（5類雙絞線）注意：模擬量輸入、模擬量輸出，開關量輸入、輸出接口為可選接口，這些接口在獨立的擴展板上。RS485通訊板、CANBUS通訊板、ProfiBus-DP通訊板、以太網通訊板均為可選件

12、。第三章 安裝與接線3.1 安裝3.1.1 基本要求1環境溫度本系列儀表要求在-1040，濕度低于85%的環境工作。2安裝現場本系列儀表的安裝現場應滿足以下條件：無腐蝕、易燃易爆氣體、液體。無嚴重粉塵、漂浮性的纖維及金屬顆粒。安裝或放置場所無強烈震動。避免陽光直射。無強電磁干擾。3供電和接地本系列儀表使用帶有保護地的220V交流電源，如果沒有保護地，需另外接地線以保證安全。注意不要將地線直接接到其它設備上。3.1.2安裝方法盤裝： 在安裝面板上，根據安裝位置開方孔153 x 78mm。 將儀表兩側的插條從導軌內抽除，然后將儀表從安裝面板前面插入方孔內，然后從面板后面將儀表兩側的插條插入導軌并鎖

13、緊固定螺絲。 到達儀表接線端子的線纜，應在接近端子的地方具有可靠的承重和固定卡子或線槽，以免接線端子由于線纜重力導致滑脫或接觸不良。壁掛： 在混凝土、磚墻等可靠結實的墻壁上安裝4個M8螺栓，間距為170x272mm。 將儀表背后的4個安裝孔對齊到安裝螺栓并鎖緊固定螺母。 到達儀表接線端子的線纜，應在接近端子的地方具有可靠的承重和固定卡子或線槽，以免接線端子由于線纜重力導致滑脫或接觸不良。臺式: 在操作平臺上妥善放置儀表，若儀表有自行滑落的可能，應采取防滑保護或限制措施。 儀表后方應至少有30cm以上的接線空間。 到達儀表接線端子的線纜，應在接近端子的地方具有可靠的承重和固定卡子或線槽，以免接線

14、端子由于線纜重力導致滑脫或接觸不良。 本系列儀表分盤裝、臺式、壁掛三種結構，儀表尺寸見圖1-3所示LC200-PLC200-B圖1-33.2 儀表配線3.2.1 注意事項儀表電源輸入口及接地用接線柱必須可靠接地。儀表通電前應認真核實輸入電壓是否與要求一致。禁止將傳感器信號電纜與電源電纜、電氣電纜混合布線，應保持合理距離（按相關規范布線），以避免可能造成的干擾與感應雷擊?？刂破鞅趁娼涌陔娎|自處應留有足夠的自由空間與自由長度，以便于維修時拔插。禁止利用儀表的輸出電壓為本操作手冊規定之外的設備供電。為過電流保護與停電維護的方便，建議將儀表通過空氣開關與電源相連3.2.2配線要求1屏蔽電纜的屏蔽層不可

15、懸空，屏蔽層接入各自的SHIE端子。2為了減少重量信號被干擾的程度，重量信號和速度信號建議不要使用同一根屏蔽電纜，使用獨立的屏蔽電纜。3重量信號線長度在60m以內可以采用四芯屏蔽電纜(RVVP4×0.5mm2)，超過60m推薦使用六芯屏蔽電纜(RVVP×0.5mm2)，電纜最長距離為300m。4速度信號線推薦使用三芯屏蔽電纜(RVVP3×0.5mm2)，電纜最長距離為300m。5模擬量輸入、輸出信號線推薦使用二芯屏蔽電纜(RVVP2×0.5mm2)，電纜最長距離為500m 。6RS485通訊線推薦使用二芯屏蔽電纜(RVVP2×0.5mm2)，電

16、纜最長距離為1200m。7CAN通訊線根據通訊距離長度，選用2×0.5mm2或2×1mm2雙絞線屏蔽電纜，電纜最長距離為10km(5Kbps)。8以太網通訊線選用5類以上雙絞線。9開關量輸入、輸出信號線選用導線截面積不小于0.5mm2多股軟線護套電纜或屏蔽電纜。3.2.2 接線端子布局 3.2.2.1盤裝式儀表接線端子布局 LCD200-B(盤裝) 接線端子布局3.2.2.2臺式儀表接線端子布局圖5 LC200-T（臺式）接線端子布局3.2.2.3壁掛式儀表接線端子布局圖6 LC200-B（壁掛）接線端子布局3.2.3 模擬量輸入輸出接口的連接模擬量輸入輸出接口的電流范圍為

17、0-20mA（可設定，參見4.5.4.8 模擬設定），連接如圖7所示。圖7 模擬量輸入輸出接口的連接3.2.4開關量接口的連接3.2.4.1開關量輸入接口的連接開關量輸入接口可外接無源接點或外接10-30V直流電壓信號。圖8舉例說明了4路外接無源觸點和1路外給直流電壓信號的例子。圖8 開關量輸入接口的連接3.2.4.2開關量輸出接口的連接開關量輸出接口第1、2、3路為繼電器觸點輸出，第4路為光隔OC門輸出。因此第1、2、3路可直接控制外部負載如接觸器等設備，第4路需外給直流電壓(最大24V)才能控制負載注意外部負載，連接如圖9所示。注意：對于第1、2、3路的外部負載不要超過繼電器觸點容量，第4

18、路外部負載電流不要超過光隔的最大負載能力。圖9 開關量輸出接口的連接3.2.5 重量接口的連接LC200系列儀表具有2種重量信號的連接方式：模擬方式和數字方式。當采取模擬方式時，外部重量傳感器直接接入重量接口，如圖10、11所示。當采取數字方式時，重量接口將通過RS485數據總線通訊方式，獲取在遠程安裝的重量速度變送器(參見15.1 重量速度變送器)采集到的重量信號（也包括速度信號），如圖12所示。 圖10 六線制重量傳感器時的連接 圖11 四線制重量傳感器時的連接圖12 數字傳輸方式時的連接3.2.6 速度接口的連接速度傳感器通常具有2種類型：光電式速度傳感器和磁電式速度傳感器，當儀表設置為

19、速度內給方式時，速度傳感器也可采用皮帶開停傳感器代替，圖13-14-15顯示了采取不同的速度傳感器時的連接方法。當重量采用數字方式連接時（參見3.2.5重量接口的連接），速度信號將由遠程的重量速度變送器提供，故速度接口空閑不用。圖13-14-15 光電式、磁電式速度傳感器、開停傳感器時的連接LC200皮帶秤儀表使用開停傳感器設置1）將重量速度采集板（ID:LC200-ZL-V6）的K202、K200開停信號選擇開關閉合；2）進入【參數設置】，設置【計量參數】參數組中的【速度采樣】參數設置為“皮帶開?！保?）接線：按照?qǐng)D13-14-15鏈接開停傳感器，也可以連接控制設備啟停的繼電器的常開觸點；4

20、）測試：SD+和EGNG引腳閉合，LC200儀表開始計量，運行標志顯示為運行，速度采樣為內給速度值；SD+和EGNG引腳斷開，LC200儀表停止計量，運行標志顯示為停止，速度采樣為零；3.2.7 通訊接口的連接LC200系列儀表通過可選的通訊接口板，支持RS232、RS485、Profibus、 CANBUS、Ethernet等通訊方式。圖16-17-18顯示了不同方式時的連接方法。采用Ethernet通訊方式時，儀表將另外提供標準的RJ45網絡插座供連接。圖16-17-18 通訊接口的連接3.2.8 打印機接口的連接打印接口與外接串行通訊微型打印機器連接，如圖19所示。3.2.9電源接口的連

21、接外接單相220V交流電源，如圖20所示，并注意E極應連接到可靠的接地線上。 圖19 打印機接口的連接 圖20 電源的連接第四章 稱重顯示控制器功能4.1操作界面4.1.1盤裝式儀表操作界面 圖4.1.1 盤裝式儀表操作界面4.1.2臺式儀表操作界面圖4.1.2臺式儀表配打印機操作界面圖4.1.2臺式儀表無打印機操作界面4.1.3壁掛式儀表操作界面圖4.1.3壁掛式儀表操作界面4.2 按鍵功能說明每種操作面板的按鍵功能都相同，下面以盤裝式為例說明按鍵功能?！竟δ?輸入】調出功能操作菜單或呼文本編輯選擇菜單【取消】對操作的取消【確定】對操作的確定【調零】調零操作【自定】用戶自定義操作【】【】在儀

22、表運行時，調整屏幕對比度在儀表設置時，移動操作光標【】【】在儀表運行時，切換累計量顯示在儀表設置時，移動操作光標鍵名工作狀態/畫面功能【功能/輸入】稱量狀態進入主菜單菜單或?qū)υ捒蜻M(jìn)入所選菜單或所選按鈕功能文本數字編輯彈出輸入法【】稱量狀態累計量輪訓切換菜單項選擇向左選擇菜單項【】稱量狀態累計量輪訓切換菜單項選擇向右選擇菜單項【】稱量狀態調節LCD顯示屏對比度菜單項選擇向上選擇菜單項【】稱量狀態調節LCD顯示屏對比度菜單項選擇向下選擇菜單項【取消】菜單或?qū)υ捒蛲顺觯ú槐４鏀?shù)據）或返回上一級菜單文本數字編輯(不保存數據)退出文本編輯選擇菜單【確定】稱量狀態進入校準檢驗菜單功能菜單或?qū)υ捒蜻M(jìn)入所選菜

23、單或所選按鈕功能文本數字編輯(保存數據)退出文本編輯選擇菜單【調零】稱量狀態進入單圈去皮功能【自定】稱量狀態進入自定義功能4.3顯示界面 4.3.1 計量皮帶秤顯示界面圖4.3.1 計量皮帶秤顯示界面4.3.2 配料皮帶秤顯示界面4.3.2 配料皮帶秤顯示界面（1）4.3.2 配料皮帶秤顯示界面（2）4.3.3 定量皮帶秤顯示界面圖4.3.3 定量皮帶秤顯示界面4.4報警標識詳見第九章。4.5用戶密碼功能儀表將用戶分為普通用戶和管理用戶，他們具有不同的操作權限和不同的可分別設置的密碼，在對儀表進行關鍵性的操作時，必須具有相應權限的用戶才能操作。1、如果用戶鍵盤處于上鎖狀態（參見圖22、23中“

24、鍵盤鎖狀態），則將出現圖25-1的畫面，提示用戶需要輸入密碼；2、按【功能/輸入】鍵后出現圖25-2的畫面，在輸入欄內將出現閃爍的光標，以等待用戶輸入密碼；3、按【功能/輸入】后出現圖25-3的數字輸入法畫面，通過【】【】鍵選擇對應的數字，【功能/輸入】鍵確定后，被選擇的數字就出現在密碼輸入欄內；4、數字輸入完成后，按【確定】鍵,確定密碼；5、密碼正確則進入（或開始）關鍵性的操作，否則出現圖25-4的畫面，提示用戶重新輸入密碼。 密碼的輸入1 密碼的輸入2 密碼的輸入3 密碼的輸入4提示：儀表出廠默認密碼 普通用戶密碼：1，管理用戶密碼：2。更改密碼禁止把普通用戶密碼與管理用戶密碼設為一樣。4

25、.6菜單結構4.6.1菜單結構一級菜單二級菜單說明1數據狀態數據狀態畫面只讀不能修改2系統維護1.備份儀表參數管理用戶權限2.恢復儀表參數.3.儀表程序升級廠家專用4.清除所有數據5.重量模塊校準6.編緝參數菜單7.擴展接口測試有擴展板時有效8.模擬通道校準3產量管理1.查詢?cè)吕塾?jì)查詢功能2.查詢?nèi)绽塾?jì)3.查詢班一累計4.查詢班二累計5.查詢班三累計6.查詢班四累計7.清除總累計量清除功能8.清除月累計量9.清除日累計量10.清除班累計量11.清除批累計量12.清除定值累計13.清除所有累計14.清除歷史記錄一級菜單參數組說明4參數設置1.計量參數2.校準參數3.通訊設定4.時間日期5.顯示打

26、印6.系統設定7.配料參數8.定量參數9.運行設定10.開關設定有擴展板時有效11.模擬設定5累計顯示顯示所有累計量6檢驗校準1.運行單圈調零調零功能1.運行多圈調零2.運行實物校驗校準和檢驗功能3.運行掛碼校準校準功能4.運行掛碼檢驗檢驗功能5.運行鏈碼校準校準功能6.運行鏈碼檢驗檢驗功能7.定點皮帶測長測量皮帶長功能8.定時皮帶測長7操作記錄操作記錄畫面只讀不能修改8儀表信息儀表信息畫面只讀不能修改4.6.2數據狀態圖4.6.2數據狀態數據狀態，儀表顯示秤的常用參數和實時數據，方便維護人員對儀表和秤進行檢測，如需修改相關數據需到參數設置的相關菜單中修改。項目注 釋開關量輸入依次顯示4、3、

27、2、1路開關量輸入狀態，1為斷開、0為閉合開關量輸入依次顯示4、3、2、1路開關量輸出狀態，1為閉合、0為斷開模擬量輸出當使用模擬量輸出控制變頻器時，可使用以下公式，通過模量輸出計算出變頻器的實時頻率。公式：F= FmaxF ：變頻器的實時頻率I : 實時模擬量輸出值Imin ：最小模擬量輸出，如果當前變頻器規格為420mA, Imax=4mAImax ：最大模擬量輸出，如果當前變頻器規格為420mA, Imax=20mAFmax ：最大模擬量輸出時變頻器頻率，如果當前變頻器規格為420mA,即當前輸出為20.00mA時變頻器頻率。4.6.3 系統維護 4.6.3 系統維護 圖4.6.3.1擴

28、展接口測試系統維護,是對儀表和秤進行各種維護和測試，即:擴展接口測試，備份儀表參數，恢復儀表參數，儀表程升級，清除所有數據，模擬通道校準，重量模塊校準。4.6.3.1備份儀表參數強烈建議：皮帶秤標定完畢并且儀表所有參數確定后執行“備份儀表參數”，這樣參數誤修改后可以進行參數恢復。4.6.3.2恢復儀表參數建議：儀表參數意外丟失或參數被意外修改后，建議執行“恢復儀表參數”操作。圖4.6.3.2備份儀表參數 圖4.6.3.3恢復儀表參數4.6.3.3儀表程序升級可通過RS232通訊口對儀表進行程序升級。4.6.3.4清除所有數據對儀表的所有參數恢復至出廠默認值、各種累計量清零，歷史數據清空。注意：

29、執行此功能可能造成儀表參數和累計量丟失，務必謹慎使用。4.6.3.5重量模塊校準對儀表重量信號和速度信號的零點和滿量程進行校準操作。4.6.3.6編緝參數菜單可根據自所用功能，自由定制參數菜凌單，以簡化操作使用。4.6.3.7擴展接口測試用以測試擴展板接口功能是否正常，可以測試開關量輸出的斷開和閉合，開關量輸入狀態，模擬量020mA的輸出或輸入。 4.6.3.8模擬通道校準對儀表模擬量輸入和輸出信號的零點和滿量程進行校準操作。注意：在<系統維護>的功、“重量模塊校準”能選項中，“儀表程序升級”、“清除所有數據”、“模擬通道校準”、“重量模塊校準” 、“編緝參數菜單”為廠家在產品出廠

30、時的專用維護功能，用戶不要試圖使用這些功能，以免影響儀表的正常使用。警告：如果用戶沒有得到授權使用了這些功能導致儀表工作異常，則只能將儀表返廠進行有償維修。4.5.4 參數設置4.5.4.1計量參數圖4.5.4.1計量參數計量參數參數名稱設定范圍單位說明重量采樣重量?jī)?nèi)給無儀表內部給一個凈重采樣值，調零對其無效。重量采樣無稱重傳感器輸出的信號，經A/D轉換數字濾波和靈敏度修正，得到AD轉換值。10mV對應的重量采樣值為100000。速度采樣速度內給無儀表內部持續給定一個恒定的速度值。速度實測無可從外部設備的方波信號、電流信號(0-20mA)、電壓信號(0-10V)，采回的一個與速度成線性的值。皮

31、帶開停無可從儀表開關量輸入或速度端口SD和GND短接(重量板需跳線)得到一個開停信號，速度由儀表內部給一個恒定的速度值，不可用于變速皮帶稱。具體接線設置參照3.2.6節零 點0-100000無可通過手動調零或自動調零自動得出零點值。注意：此參數直接影響皮帶秤的準確度，調零后不可以隨意修改。量程系數1-1000000無單位變換系數， 可通過實物校驗、掛碼校準、鏈碼校準自動得出量程系數。注意：此參數直接影響皮帶秤的準確度，校秤后不可以隨意修改。內給重量0-50000Kg,g當重量采樣的參數值設置為重量?jī)?nèi)給時，內給重量的具體值。內給速度0-10m/s當速度采樣的參數值設置為速度內給時，內給速度的具體

32、值。自動調零允許無當自動調零設為允許時，稱量主界面將顯示自動調零狀態標志。當皮帶輸送機進行空皮帶運行時，儀表開始進行自動調零，當符合零點更新的條件時，零點被自動更新。禁止無當自動調零設為禁止時，將不允許皮帶秤自動調零。調零限幅0-50000無允許皮帶調零的最大限幅值，當（重量采樣值 零點值）< 調零限幅值時，允許進行調零，否則不可以進行調零。死區設置自動設定無死區功能有效，死區值通過單圈調零自動測定。手動設定無死區功能有效，死區值通過手動設定。無死區無死區功能無效。死區范圍0-50000無死區功能有效情況下，凈重采樣值小于死區范圍時，流量為零，累計量不進行累計。注意：在執行單圈調零后，儀

33、表將自動得出死區范圍，一般情況下，用戶不必進行修改。折扣率50.0-150.0%產量的折扣比率。舉例：值為90.0%,儀表所計量的產量為實際的90.0%4.5.4.2 校準參數圖4.5.4.2 校準參數校準參數參數名稱設定范圍單位說 明稱量段長0.001-10.000m根據皮帶秤架的實際有效稱量段長度來手動輸入數據。注意：此參數直接影響皮帶秤的準確度，校秤后不可以隨意修改。皮帶周長0.001-9999.999m通過執行“定點皮帶測長”或“定時皮帶測長”后自動產生數據。也可手動輸入實際測量的帶長。注意：此參數的準確性直接影響零點的準確性。掛碼重量0.1-1000.0kg,g進行掛碼校準或檢驗時，

34、所掛砝碼的重量。注意：此參數的準確性直接影響掛碼校準或掛碼檢驗的準確性。鏈碼規格0.1-1000.0kg/m合計進行鏈碼校準或檢驗時，鏈碼的規格。注意：此參數的準確性直接影響鏈碼校準或鏈碼檢驗的準確性。測速規格0.01-50000.0Hz/m把方波、電流、電壓信號換算成速度的系數，皮帶測長完后，不可修改。測速規格換算公式:K=K:測速規格。Fp:測速輪或測速輥筒轉一周傳感器發出的脈沖數。L ：測速輪或測速輥筒周長注意：此參數直接影響皮帶秤的準確度，校秤后不可以隨意修改。4.5.4.3 通訊設定圖4.5.4.3 通訊設定通訊設定參數名稱設定范圍單位說明儀表地址01-99無儀表與上微機通訊地址（1

35、99）。通訊速率600、1200、2400、4800、9600、19200、38400、57600、11520無儀表與上微機通訊的波特率，儀表通訊速率要與上微機波特一致。通訊協議MODBUS_RTU無采用MODBUS_RTU通訊協議與上微機的通訊協議，偶校驗位（默認）。XK3101-48無采用XK3101-48儀表通訊協議與上微機的通訊協議。XK3101-42無采用XK3101-42儀表通訊協議與上微機的通訊協議。無校驗_RTU無采用MODBUS_RTU通訊協議與上微機的通訊協議,無校驗位。通訊類型無通訊板無無通訊功能RS-232無采用RS232接口與上微機通訊，通訊距離15mRS-485無采

36、用RS485接口與上微機通訊，通訊距離1200mEtherNet無采用以太網接口與上微機通訊。PROFIBUS-DP無采用PROFIBUS-DP接口與PLC或上微機通訊4.5.4.4 時間日期圖4.5.4.4 時間日期顯示打印參數名稱設定范圍單位說明日期年-月-日無當前日期時間時-分-秒無當前時間每月?lián)Q月日1-30日月累計量在設定值這天清零每日換日時時:分無日累計量在此設定時保存并清零一班開始時間時:分無一班開始時間,即四班結束時間.二班開始時間時:分無二班開始時間,即首班結束時間.三班開始時間時:分無三班開始時間,即二班結束時間.四班開始時間時:分無四班開始時間,即三班結束時間.4.5.4.

37、5 顯示打印圖4.5.4.5顯示打印顯示打印參數名稱設定范圍單位說明重量單位t無儀表最小顯示單位kg,最大顯示單位t,根據秤實際流量進行設定（默認）。kg無儀表最小顯示單位g,最大顯示單位kg, 根據秤實際流量進行設定。小數位數1位無累記量小數位數1位。2位無累記量小數位數2位。3位無累記量小數位數3位。語言設置中文無操作界面為中文顯示。英文無功能保留。顯示刷新1000ms儀表操作界面信息顯示刷新的時間。500ms250ms換班打印允許無換班時將本班的班累計量，總累計量，時間，機號打印。換日時將本班的日累計量，總累計量，時間，機號打印。換月時將本班的月累計量，總累計量，時間，機號打印。禁止無默

38、認，不打印。上電打印允許無儀表上電時將總累計量，時間，機號打印。禁止無默認，不打印。開車打印允許無非定量皮帶秤，皮帶啟動時將總累計量，時間，機號打印定量皮帶秤，皮帶開起時將批累計量，定值累計量，總累計量，時間，機號打印。禁止無默認，不打印。停車打印允許無非定量皮帶秤，皮帶停止時將總累計量，時間，機號打印。定量皮帶秤，皮帶停止時將批累計量，定值累計量，總累計量，時間，機號打印。禁止無默認。校驗打印允許無在實物校驗開始和結束時將，累計量、時間、機號打印。禁止無默認，不打印。間隔打印允許無每小將總累計量，時間，機號打印。禁止無默認，不打印。調零打印允許無調零結束后，將舊零點、新零點、時間、機號打印。

39、禁止無默認，不打印。流量小數1位無流量小數位數1位，設定流量小數位數1位，單位0.12位無流量小數位數2位，設定流量小數位數2位，單位0.013位無流量小數位數3位，設定流量小數位數3位，單位0.0014.5.4.6系統設定圖4.5.4.6系統設定系統設定參數名稱設定范圍單位說明生產序號無廠家設置功能軟件序號無廠家設置功能普通密碼無出廠默認值1，非登錄用戶，無法修改或查看管理密碼無出廠默認值2，非管理用戶，無法修改或查看擴展類型無擴展板無表示此儀表，無擴展板，所以沒有“模擬設定”，“開關設定”，”控制參數”“模擬通道校準”擴展接口測試”功能。200-4421無表示此儀表的擴展板有，4路開關量出

40、，4路開關量入，2路模擬量出，1路模擬量入（默認）。4.5.4.7配料參數圖4.5.4.3 配料參數配料參數參數名稱設定范圍單位說明給定流量t/h,kg/h控制方式：自動控制，模擬量出：控制輸出時，儀表將根據給定流量，通過PID算法，自動調節模擬量出?？刂品绞阶詣?dòng)控制無模擬量出：控制輸出時,通過PID算法，自動調節模擬量出。變速皮帶秤、調零，校秤、測皮帶長度，不可設為自動控制。手動控制無模擬量出：控制輸出時,通過“手動調節”窗口，調節模擬量出。濾波時間1-10s對瞬時流量進行算術平均濾波，時間越大，流量顯示越平滑，時間越小，流量顯示越實時?？刂浦芷?000msPID,對模擬量調節的周期時間。調

41、節頻率慢。500msPID,對模擬量調節的周期時間。調節頻率中。250msPID,對模擬量調節的周期時間。調節頻率快。比例系數1-300無比例系數的作用是用來控制當前，是按瞬時流量和給定流量的偏差，通過比例調節以減少偏差，稱為比例調節（P調節）。比例系數越大，可以加快調節，減少誤差，但是過大，會使系統的穩定性下降，甚至造成系統調節震蕩，比例系數過小，會使系統調節非常緩慢。積分時間5-50s積分時間的作用是用來控制過去，使系統消除穩態誤差，稱為積分調節（I調節）。積分時間決定積分控制效果的大小，積分時間大時響應遲緩，對外部擾動的控制能力變差。積分時間小時響應速度快，過小時將發生震蕩。滯后時間s設

42、備啟動后，儀表延時”滯后時間”開始PID調節。模擬給定允許無可以通過模擬量輸入，修改給定流量。禁止無無法通過模擬量輸入，修改給定流量。鍵盤給定允許無可以通過“給定流量”窗口，修改給定流量。禁止無無法通過“給定流量”窗口，修改給定流量。通訊給定允許無可以通過上微機，修改給定流量。禁止無無法通過上微機，修改給定流量。設定載荷Kg/m控制方式：自動控制，模擬量出：控制輸出時，輸送速度：不為零,儀表將根據設定載荷，通過PID算法，自動調節模擬量出。流量下限0-100%模擬量出：控制輸出時，實時流量低于設定流量此比值時，儀表報缺料報警故障。4.5.4.8定量參數圖4.5.4.8 定量參數定量參數參數名稱

43、設定范圍單位說明定值設定t,kg是用于定量控制，當定值累計量大于給定累計量-定值提前量時，儀表可通過開關量輸出”停止信號”。開關量出：定量停止，當滿足“定值設定”時，輸出停止信號。定值提前kg,g開關量出：定量停止，當滿足“定值設定-定值提前”時，輸出停止信號。慢速提前g是用于精確定量控制。開關量出：定值累計量<=定值設定-慢速提前,快速加料閉合。定值設定-慢速提前<定值累計量<=定值設定-慢速提前,快速加料斷開,慢速加料閉合。定值累計量>=定值設定-定值提前,慢速加料斷。最大定值0999.999t/kg當儀表模擬量輸出設為定值設定時，模擬滿度值所對應的定值量，使用時要

44、用上微機的最大定值進行校對。4.5.4.9 運行設定 圖4.5.4.9 運行設定運行設定參數名稱設定范圍單位說明最大流量0.1-9999.9t/h,kg/h最大流量，務必在秤所能承受流量范圍內。當儀表模擬量輸出設為流量輸出時，要與上微機的最大流量進行校對。最大速度0.001-10.0m/s設定皮帶所能達到的最大速度。最大重量1-50000kg,g設定秤的最大負荷重量。自定義鍵定值設定無在稱量界面，按自定鍵，彈出“定值設定”窗口。單批清零無在稱量界面，按自定鍵，批累計量清零。鍵盤開鎖60-999s在無任何操作下，在設定的秒數之后，軟件自動加鎖。聲音報警允許無發生異常時，儀表將蜂鳴報警。禁止無發生

45、異常時,不發聲報警。計量脈沖1，0.1，0.01t,kg開關量輸出：計量脈沖時，總累計量每增加一個計量脈沖值時，所對應開關量輸出閉合，斷開一次。有擴展板選有。脈沖寬度1000ms脈沖將閉合1000ms，根據外接設備設定。有擴展板選有。500ms脈沖將閉合500ms，根據外接設備設定。有擴展板選有。250ms脈沖將閉合250ms，根據外接設備設定。有擴展板選有。最大載荷0.001999.999Kg/m當儀表模擬量輸出設為載荷設寂靜時，模擬滿度值所對應的設定載荷，使用時要用上微機的最大載荷進行校對，輸送速度：不為零。輸出速度09.999m/s值為0時，流量顯示，非0時，載荷顯示。開機清批累計量允許

46、無皮帶從停止?fàn)顟B(tài)轉為啟動，則批累計量清零。禁止無批累計量持續累加。4.5.4.10 開關設定圖4.5.4.10 開關設定 開關設定參數名稱設定范圍單位說明輸入禁止輸入無默認為斷開其它模式無詳見第八章輸出禁止輸出無默認為斷開其它模式無詳見第八章4.5.4.11 模擬設定圖4.5.4.11 開關設定模擬設定參數名稱設定范圍單位說明輸入給定流量無模擬給定：可以通一個電壓，或電流信號，來設定“給定流量”。定值設定無模擬給定：可以通一個電壓，或電流信號，來設定“定值設定”。速度采樣無可以通過一個電壓，或電流信號，當作速度采樣值，通常接至變頻器的頻率輸出端子。輸出控制輸出(0mA)(20 mA)無調節實時

47、流量的模擬量信號，標配是電流(020mA)，輸出電壓(010V)時要并聯510歐姆電阻。流量輸出(0mA)(20 mA)無把當前實時流量數字信號轉為模擬信號，需在“模擬通道校準”與接收設備進行校對。(最大流量要一致)重量輸出(0mA)(20 mA)無把當前實時凈重?cái)?shù)字信號轉為模擬信號，需在“模擬通道校準”與接收設備進行校對。(最大重量要一致)通訊輸出(0mA)(20 mA)無以通訊的方式指定儀表輸出電流，或電壓信號啟停輸出(0mA)(20 mA)無可以通過給儀表啟動停止信號，來指示儀表輸出控制，和不輸出控制信號輔助輸出(0mA)(20 mA)無隨著控制輸出的增大而增大，用于給料出料雙調節。4.

48、5.5檢驗校準 檢驗校準 運行單圈調零 運行多圈調零運行實物校驗 運行掛碼校準 運行掛碼檢驗運行鏈碼校準 運行鏈碼檢碼 定點皮帶測長 定時皮帶測長4.5.6產量管理產量管理 產量管理按功能鍵 按上下鍵選擇功能，按功能鍵選取功能。4.5.6.1查看班、日、日產量產量管理功能名稱說明查詢各月累計可查閱去年和今年的月產量，上下?lián)Q年，左右換月查詢各日累計可查閱去年和今年的日產量，上下?lián)Q月，左右換日查詢一班累計可查閱去年和今年的一班產量，上下?lián)Q月，左右換日查詢二班累計可查閱去年和今年的二班產量，上下?lián)Q月，左右換日查詢?nèi)嗬塾?jì)可查閱去年和今年的三班產量，上下?lián)Q月，左右換日查詢四班累計可查閱去年和今年的四班

49、產量，上下?lián)Q月，左右換日4.5.6.2 清除所有產量產量管理功能名稱說明清除歷史記錄將清除去年和今年所有班，日，月產量記錄和操作記錄，不可恢復。清除數據，將以百分比顯示清除進度，直至0清除完成。4.5.6.3 清總、月、日、班、批、定值累計量產量管理功能名稱說明清除總累計量將總累計量清零清除月累計量將月累計量清零清除日累計量將日累計量清零清除班累計量將班累計量清零清除批累計量將批累計量清零清除定累計量將定累計量清零清除所有累計將所有累計清零4.5.7 累計顯示圖4.5.7累計顯示顯示當前各種累計量。4.5.8操作記錄圖4.5.8操作記錄操作記錄可記錄198條事件。可以記錄，修改對精度有所影響參數的事件校秤、調零、參數修改等，其操作將記錄到操作記錄中，記錄其參數修改前的原值和新值，修改時間，修改何值。4.5.9 儀表信息顯示儀表的軟件與硬件的相關信息，按取消鍵退出。4.5.10 液晶屏對比度設置在稱量狀態下，按【】 【】 調節LCD顯示屏對比度，設置完畢后，等待一分鐘將保持此對比度。4.5.11切換累計量信息在稱量狀態下，按【】【】切換累計量，稱量界面可顯示，總累計量，班累計量，日累計量，月累計量，批累計量，定值累計量,設置完畢后，等待一分鐘
